图号的编制：
一般常用的编制：

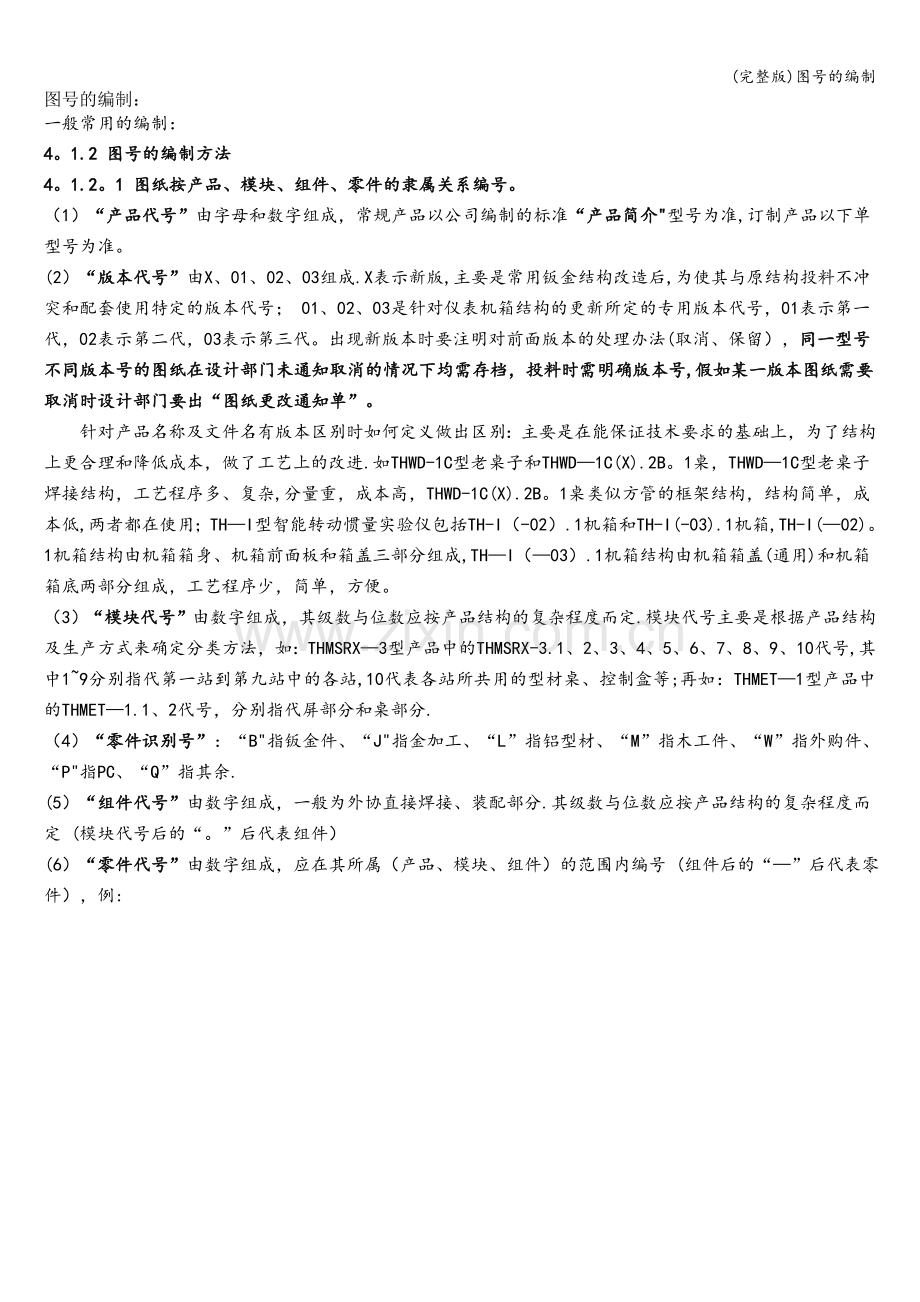

4。1.2 图号的编制方法
4。1.2。1 图纸按产品、模块、组件、零件的隶属关系编号。
（1）“产品代号”由字母和数字组成，常规产品以公司编制的标准“产品简介"型号为准,订制产品以下单型号为准。
(2）“版本代号”由X、01、02、03组成.X表示新版,主要是常用钣金结构改造后,为使其与原结构投料不冲突和配套使用特定的版本代号； 01、02、03是针对仪表机箱结构的更新所定的专用版本代号，01表示第一代，02表示第二代，03表示第三代。出现新版本时要注明对前面版本的处理办法(取消、保留），同一型号不同版本号的图纸在设计部门未通知取消的情况下均需存档，投料时需明确版本号,假如某一版本图纸需要取消时设计部门要出“图纸更改通知单”。
针对产品名称及文件名有版本区别时如何定义做出区别：主要是在能保证技术要求的基础上，为了结构上更合理和降低成本，做了工艺上的改进.如THWD-1C型老桌子和THWD—1C(X).2B。1桌，THWD—1C型老桌子焊接结构，工艺程序多、复杂,分量重，成本高，THWD-1C(X).2B。1桌类似方管的框架结构，结构简单，成本低,两者都在使用；TH—I型智能转动惯量实验仪包括TH-I（-02）.1机箱和TH-I(-03).1机箱,TH-I(—02)。1机箱结构由机箱箱身、机箱前面板和箱盖三部分组成,TH—I（—03）.1机箱结构由机箱箱盖(通用)和机箱箱底两部分组成，工艺程序少，简单，方便。
（3）“模块代号”由数字组成，其级数与位数应按产品结构的复杂程度而定.模块代号主要是根据产品结构及生产方式来确定分类方法，如：THMSRX—3型产品中的THMSRX-3.1、2、3、4、5、6、7、8、9、10代号,其中1~9分别指代第一站到第九站中的各站,10代表各站所共用的型材桌、控制盒等;再如：THMET—1型产品中的THMET—1.1、2代号，分别指代屏部分和桌部分.
（4）“零件识别号”：“B"指钣金件、“J"指金加工、“L”指铝型材、“M”指木工件、“W”指外购件、“P"指PC、“Q”指其余.
(5）“组件代号”由数字组成，一般为外协直接焊接、装配部分.其级数与位数应按产品结构的复杂程度而定 (模块代号后的“。”后代表组件）
(6）“零件代号”由数字组成，应在其所属（产品、模块、组件）的范围内编号 (组件后的“—”后代表零件），例:

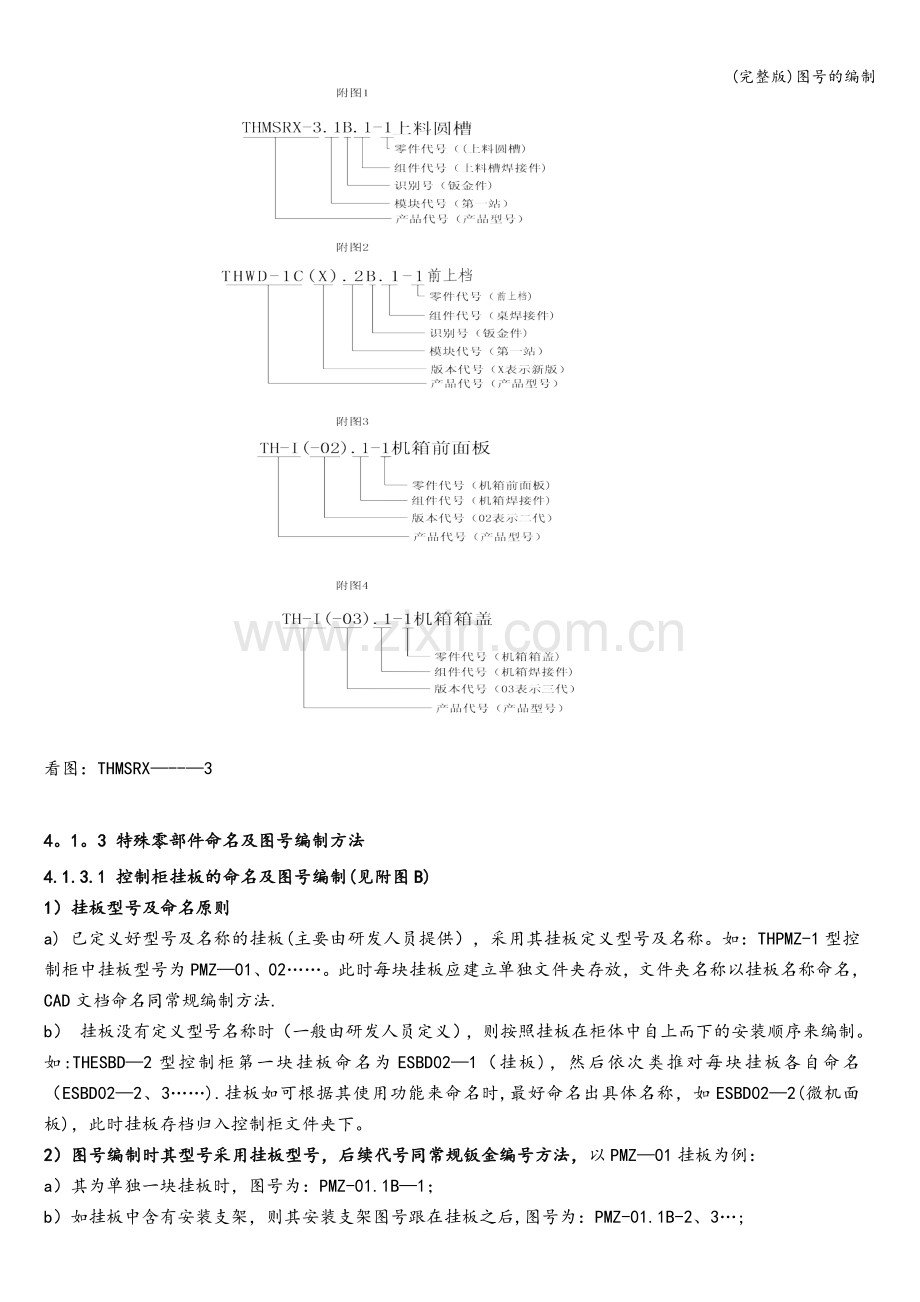

看图：THMSRX—--—3

4。1。3 特殊零部件命名及图号编制方法
4.1.3.1 控制柜挂板的命名及图号编制(见附图B)
1）挂板型号及命名原则
a) 已定义好型号及名称的挂板(主要由研发人员提供），采用其挂板定义型号及名称。如：THPMZ-1型控制柜中挂板型号为PMZ—01、02……。此时每块挂板应建立单独文件夹存放，文件夹名称以挂板名称命名，CAD文档命名同常规编制方法.
b） 挂板没有定义型号名称时（一般由研发人员定义），则按照挂板在柜体中自上而下的安装顺序来编制。如:THESBD—2型控制柜第一块挂板命名为ESBD02—1（挂板)，然后依次类推对每块挂板各自命名（ESBD02—2、3……).挂板如可根据其使用功能来命名时,最好命名出具体名称，如ESBD02—2(微机面板)，此时挂板存档归入控制柜文件夹下。
2）图号编制时其型号采用挂板型号，后续代号同常规钣金编号方法，以PMZ—01挂板为例：
a）其为单独一块挂板时，图号为：PMZ-01.1B—1；
b）如挂板中含有安装支架，则其安装支架图号跟在挂板之后,图号为：PMZ-01.1B-2、3…;
c）挂板为焊接件时，焊接件图号为:PMZ—01.1B。1，其零件图号同常规钣金编号方法,如PMZ—01。1B。1-1、2、3…。
附图B

4。1。3.2 控制屏挂板的命名及图号编制
（1） 挂板命名时，其型号采用挂板定义型号命名,如：CE—60设故排故单元挂板;
（2） 图号编制同控制柜挂板图号编制（详见4。1.3。1）;
（3) 挂板存档应建立单独文件夹存放，文件夹名称以挂板名称命名，CAD文档命名同常规编制方法。
4。1.3。3 安装在控制屏上的面板（含铝塑板）图纸归入“屏安装板CAD文档“内,图号编制同常规钣金。
4.1。3。4 外购需二次加工的零件，可根据零件的加工情况来编制。如在金加工车间加工则按照金加工件编制；在钣金车间加工按照钣金件编制;在生产车间加工按照其余类别编制。外购(含订购）不需要加工的零件按照外购件编制。
4.1。3。5 木制桌面板图号编制时，零件归类到“Q”（其余类别)，如:THMET—1。2Q-1.
4.1.3.6 铝面板不采用常规编号方法,按铝面板代号编制方法.
4.1.3.7 铝合金机箱不采用常规编号方法，按铝合金机箱代号编制方法，并单独存档管理。
通用件的图号编制：
4。4。3 通用件的编号方法
(1） 通用件应有专用的代号，代号由大写汉语拼音字母和阿拉伯数字构成.见附图一、二。

图一 通用部件编号方法,如TB。B。001 电工I型小挂箱

图二 通用零件编号方法
（2)通用件代号分为“TL通用零件”与“TB通用部件”，零、部件顺序号及零件代号均由“1”开始按顺序编制。
（3） 通用部件下的零件编号按产品代号编制方法,如TB.B。102-5。

4.2。3图纸更改通知单（附表七 图纸更改通知单）
4.2。3。1“图纸更改通知单”使用要求
(1)“图纸更改通知单”适用于：
①常规图纸内容、部件/配件配置及文件名(产品型号、名称、CAD文件名）的更改；
②新品、订制转常规没有投料时图纸性质的更改（有投料时在“外协加工联系单”或 “外加工合同”注明)；
③结构件配件清单内容出现较大的更改；
④产品（新品、订制、常规产品）图纸取消时；
⑤同一型号出现不同版本时要出更改通知单，并说明两套图纸的归档及使用范围。
（2）“图纸更改通知单”不适用于：
①一次性图纸内容的更改；
②订制图纸内容的更改；
③新品图纸内容的更改。
④常规新做,正在加工时有内容的更改.
注：“常规图纸”指试样（或订制）结束后图纸经工艺改进、研发人员确认产品定型及图纸没有问题，可以直接投料的产品图纸，由工艺部将其由“新品”或“订制”转为“常规”图纸。
(3）“图纸更改通知单”由图纸更改人员填写，先经各设计组组长签字确认后交部门主管审核签字，发外协单位、天煌钣金车间及金加工车间、品保部、采购部等相关单位,交接时要严格履行签字手续.
（4）图纸未能及时更新或信息传递不到位而造成的损失，以“图纸更改通知单"是否签收为依据来确定相关责任人;已通过正常更改交接流程的图纸,零件出现原有错误，损失由加工单位承担；按新更改图纸加工的单个或简单零件出现图纸设计质量问题，损失由设计人员承担。
（5）当更改的零部件涉及到丝印的更改及归档,设计人员具体按《丝印图纸归档操作流程》。
(6）工艺部常规产品图纸更改后，要马上将“图纸更改通知单”及相应图纸发放到加工车间,通知更新,不再存放到投料时发放。
4.2.3.2图纸更改通知单填写要求
(1)型号名称：要写完整的产品及部件型号、名称,不允许只写产品的某个零部件名称或不完整的型号名称.如：产品由N站组成，只改其中一个站时，需在产品的型号后注明第几站的代号及相应的名称。注：型号名称需要修改的,型号名称栏中填写的是修改后的型号名称。
（2）制品处理：对制品处理意见应具体了解现有产品功能后进行合理的选择打钩，即：可用、修复、报废、备用。
（3）最近修改日期：设计人员图纸完全更改完成后的日期,填写如：09.06。26
（4）更改原因:应尽量表达详细、清楚，各设计人员对具体问题要作具体分析，例:
a 红色小脚轮易碎需更改脚轮； b 元器件更改; c 电机厂家更换； d 增加线槽孔等。
(5)更改生效日期：由工艺部标准化人员或部门主管填写，图纸从下单之日起生效。在更改生效日期之前下单的未生产任务，如无说明，按更改后的图纸加工.
（6）同时更改产品：当产品的被借用件作修改时,相应的借用件也应作修改，并写上对应产品的型号.
(7）分发单位：即“图纸更通知单”需发放的部门与加工单位，此处如不知道产品的加工厂家，可以不填写，由标准化人员或部门主管填写。若同一产品中所更改的内容既有钣金件又有金加工件与铝型材，更改通知单应根据接收单位的不同分别写并发给各加工单位。
（8）更改内容分序号、图号、更改项目、备注四大块：
1）“图号”应正确填写被更改的图纸代号,若更改老图纸没图号时,填写零部件对应的正确名称。
2）“更改项目”写图纸的名称及注明更改的内容，例：a ∮3的孔改为∮5的孔; b 材料更改A3板改成不锈钢板； c 铝型材原长度110mm改成120mm等。
3） “备注”栏应填写涉及图纸的相关处理意见及附加信息.例：
a 钣金件下料尺寸,更改时需注明“尺寸更改"；无更改时,需注明“下料尺寸不变”。
b 图纸增加需注明“新增加图纸”;图纸取消需注明“图纸取消"，特别注意：为防止误解，原图有更新图纸时后加“附更新图纸"字样;图纸直接取消，无对应更新图纸时，注明“无更新图纸”字样。
c 只对常规老图纸进行标准化，图纸内容无更改时，图纸更改通知单上需注明“图纸内容无更改”；
d 常规老图纸既要部分更改又要进行图纸标准化时，更改图纸的图号应写标准化后的图号及零部件名称，图纸更改通知单上应注明“图纸内容有更改”及“全套图纸进行标准化”；
e 对于图纸较多的产品,当结构发生较大变化时,图纸的更改已超过了35％左右时，应对此产品进行全部取消，并注明“原图取消”或“原图留存”.
f 当图纸的编制不能延用以往编制时,应将以前全套图纸取消。
（9）签署：更改人员/日期需更改人员正确填写，例:XXX/09.06.26，任何一次图纸更改均不得删除上次更改人员信息。设计部门审核由各设计组组长部门主管进行填写。签收单位由接收图纸更改通单负责人员填写，如:天煌钣金车间，金加工车间负责人。当外协加工没法签收，需文员传真至厂家，厂家签收确认后进行回传。经审核确认无误后，图纸改动生效。
