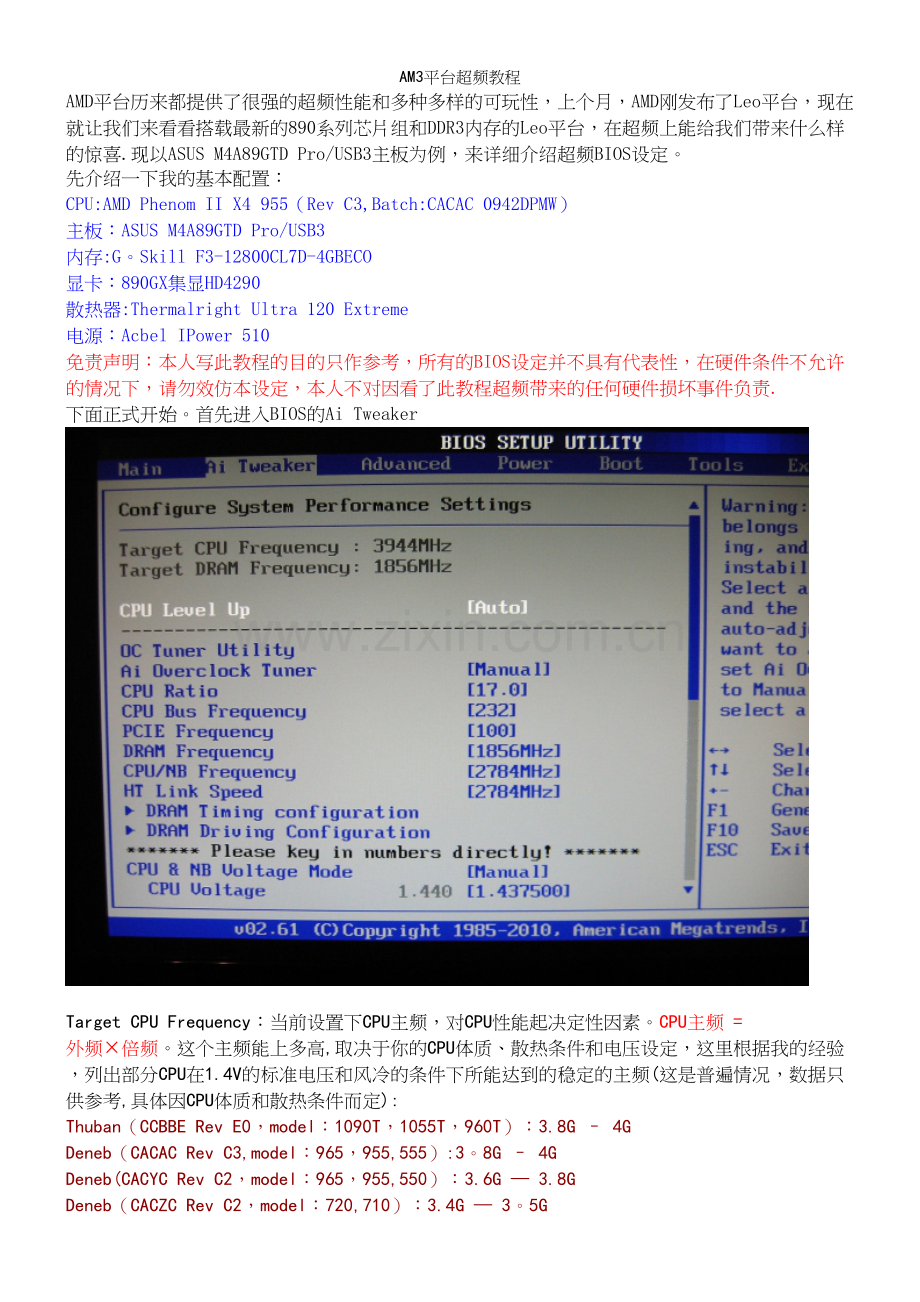

AM3平台超频教程AM3平台超频教程 编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（AM3平台超频教程）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以下为AM3平台超频教程的全部内容。AMD平台历来都提供了很强的超频性能和多种多样的可玩性，上个月，AMD刚发布了Leo平台，现在就让我们来看看搭载最新的890系列芯片组和DDR3内存的Leo平台，在超频上能给我们带来什么样的惊喜.现以ASUS M4A89GTD Pro/USB3主板为例，来详细介绍超频BIOS设定。先介绍一下我的基本配置：CPU:AMD Phenom II X4 955（Rev C3,Batch:CACAC 0942DPMW）主板：ASUS M4A89GTD Pro/USB3内存:G。Skill F3-12800CL7D-4GBECO显卡：890GX集显HD4290散热器:Thermalright Ultra 120 Extreme电源：Acbel IPower 510免责声明：本人写此教程的目的只作参考，所有的BIOS设定并不具有代表性，在硬件条件不允许的情况下，请勿效仿本设定，本人不对因看了此教程超频带来的任何硬件损坏事件负责.下面正式开始。首先进入BIOS的Ai TweakerTarget CPU Frequency：当前设置下CPU主频，对CPU性能起决定性因素。CPU主频 = 外频倍频。这个主频能上多高,取决于你的CPU体质、散热条件和电压设定，这里根据我的经验，列出部分CPU在1.4V的标准电压和风冷的条件下所能达到的稳定的主频(这是普遍情况，数据只供参考,具体因CPU体质和散热条件而定):Thuban（CCBBE Rev E0，model：1090T，1055T，960T）：3.8G 4GDeneb（CACAC Rev C3,model：965，955,555）:3。8G 4GDeneb(CACYC Rev C2，model：965，955,550）：3.6G 3.8GDeneb（CACZC Rev C2，model：720,710）：3.4G 3。5GDeneb（CACVC Rev C2，model：940，920):3.4G 3.6GPropus(CADAC Rev C2，model：630，435):3。4G 3。6GRegor（CAEEC Rev C2，model：250,245）：3.4G 3。7GTarget DRAM Frequency：当前设置下内存频率，直接决定内存带宽。以目前的AM3平台，内存频率达到1800MHz以上是比较理想的稳定超频成绩,而极限可达1900MHz甚至2000MHz以上。当然要达到这个频率，你也需要有一对强劲的内存,普通的DDR31333内存要达到这个频率是比较不易的。CPU Level Up:自动超CPU倍频的选项,会依据安装的CPU不同而变化，这里我安装的是955，所以选项就有Phenom II 965、Phenom II 3.6G，但是我们不管它,只需要手动设置即可，此项设为auto。=CPU频率相关设置：Ai Overclock Tuner:超频选项设定，可设为自动或者手动，这里选择手动（Manual）,才可以调整以下选项。CPU Ratio:CPU倍频设定,AMD Black Edition系列的CPU是不锁倍频的，因此可以把倍频调高，如果不是黑盒的CPU,此选项将不能超过CPU默认倍频值。在AMD K10 Family CPU上，倍频可以0.5x的步进改变。CPU Bus Frequency：CPU外频，将和多个参数直接挂钩，例如HT频率，IMC频率（CPU-NB频率），内存频率等.提高主板北桥电压和CPU VDDA电压（PLL电压)可提高外频的极限值。设定时请与倍频配合设定以照顾内存频率和NB频率.PCIE Frequency：PCIE总线频率，此选项将直接影响你的显卡及周边设备，为了减少不稳定因素，建议不做更改。DRAM Frequency：内存频率(分频)设定，华硕的主板提供了即时计算的内存频率,可用此数字除以外频得到实际内存分频，例如1856/232=8，这意味着内存频率是外频的8倍,也就是1600分频。为什么叫1600分频呢？是因为在默认的200外频时内存为外频的8倍刚好是DDR31600,在某些主板上也表示为4。00x，这是按照DDR的等效频率计算而得到的内存实际频率为800MHz,不管其表现形式如何，含义都是一样的。此外,主板还提供1333分频（DDR-6.67x,3。33x）、1066分频（DDR-5.33x，2.66x）和800分频(DDR-4。00x,2.00x）的选项.如果你使用的是Black Edition的CPU，在超频时由于可以提高倍频,外频就不用提高很多,可以保持1600分频来超频内存达到1800MHz以上.如果不是的话，你需要将内存分频设为1333或更低以保证达到高外频时内存频率不至于太高而无法开机。CPU/NB Frequency：CPU内存控制器频率，此频率也在很大程度上影响内存性能,并且与AMD CPU的L3缓存是同速的，因此提高这个频率也将有利于整体性能的提升，在使用缓存较多的应用程序中尤为明显。此选项是调整CPU-NB倍频，默认为10x，在ASUS的BIOS里，这个频率同样是根据CPUNB频率 = 外频CPU NB倍频即时计算而得到的，如果你使用的是Black Edition的CPU，CPUNB倍频将同样不被锁定,在这里我设为12x,CPU-NB频率为23212=2784MHz.一般在AMD K10 Family CPU上，CPUNB频率可达到2600 2800MHz，而改良内存控制器的Thuban核心将可达到3000MHz甚至更高.HT Link Speed：此选项调整HT总线的倍频，目前AMD K10 Family采用的是HT3.0的总线,最大支持2.6GHz的HT总线频率，因此HT倍频最大为13x.同样HT总线频率 = 外频HT倍频。在这里为了发挥集成显卡的最大性能，我们稍作超频将其超至2784MHz。注意，HT频率不能高于CPUNB频率.DRAM Timing configuration:内存时序设定，稍后再做详细介绍。DRAM Driving Configuration：内存指令驱动设定，此部分一般不做更改.=各项电压设定：CPU & NB Voltage Mode:电压设定模式,有offset和Manual两种选项，由于offset是在默认电压的基础上增加一个差值，需要通过默认电压计算，在不了解默认电压的情况下不建议选择此选项。因此这里选择Manual以便直观的设定实际电压。以下各项电压灰色值为当前设定值的实际电压，后边中括号中的值可做设定修改，如果为黄色或红色,说明电压已经比较高。在散热良好的前提下，黄色甚至红色的电压也未必是危险的。注意：提高任何电压都会提高这个部件的功耗和发热量，并有损坏该硬件的风险。如果你不知道这个电压设定的部件在哪或是散热情况如何，建议不要更改或不要加太多的电压。CPU Voltage：CPU核心电压，在上面我已经把CPU超频到3944MHz,因此我将CPU电压提高到1.4375V来保证CPU的稳定性。在长期稳定使用并且散热条件不是非常好的情况下，我所认为的安全CPU电压不建议超过1.45V.有人一味强调默认电压，其实不管你的默电是1.15V还是1。425V，既然都是Deneb核心,我所认为的安全电压都是不超过1.45V，在散热良好且环境温度不是很高的时候，可以提高到1.5V,如果你在使用AMD的原装散热器，且在室温达到30度以上时，不建议将电压超过1。35V使用，即使默认电压比这个数高。CPU/NB Voltage：CPU-NB电压,即内存控制器电压,注意，这个电压是加在CPU的内存控制器部分的，太高的电压将会损坏CPU，此电压建议不超过1。35V。将CPUNB频率超频到2600MHz以上时，你可能需要将此电压加到1。251。35V，而在2800MHz以上时,你可能需要1.35V甚至更高的电压。注意：Black Edition的CPU默认的CPU-NB电压为1。1V，而其它的CPU则为1。175V或更高，在某些主板上这个电压只提供offset的，在你不了解你的CPU-NB默认电压的情况下，不建议以offset的方式增加CPU-NB电压。另外,在1。1 - 1。175V的默认电压下,CPUNB频率一般可超至2400MHz左右。CPU VDDA Voltage：CPU PLL电压,增加这个电压会提高电流信号的稳定性，由于我也没有学过什么电路方面的知识，这个就不多解释了。CPU VDDA电压默认为2。5V，提高这个电压有利于提高外频极限值。在这里外频只超到230多，因此不需要提高这个电压。DRAM Voltage:内存电压,DDR3内存一般在1。65V的时候可以超得最高，这也是高频DDR3内存的额定电压。另外,如果内存不是8层PCB的,不建议将内存电压设置超过1。65V。当然也有极个别的内存在1.55V左右超频能力最佳。HT Voltage:HT总线电压，默认为1。2V,我们只是将HT总线超频到2.8GHz左右,可以稳定就不做更改。NB Voltage：北桥电压，实际上就是集成显卡的电压，默认为1。1V，因为我要超频集显,所以大幅提升这个电压有利于超频，长期使用建议不超过1.3V。NB 1.8V Voltage：这个是北桥PLL电压，有利于提升外频,在外频不高的情况下，同样不做更改。SB Voltage：南桥电压，一般不需要更改。SidePort Memory Voltage：板载gDDR3显存电压，默认为1.5V,在此我们提高到1。6V有助于显存频率的提升，在测试中发现1。7V和1。8V效果都不如1.6V好.-CPU LoadLine Calibration：CPU防掉压设定，开启后CPU电压更稳定。CPU/NB LoadLine Calibration:CPUNB电压防掉压设定，同上。CPU Spread Spectrum：CPU频率浮动，为了超频稳定，关闭此选项。PCIE Spread Spectrum：PCIE频率浮动，同上。-集成显卡超频设定：Internal Graphics Mode：UMA为共享系统内存，SIDEPORT为使用板载显存，这里为了性能最大化，设为UMA+SIDEPORT.如果不想使用集成显卡,可设为Disabled。UMA Frame Buffer Size：共享系统内存设定：在这里要发挥集显性能,设为最大的512MB。如果不想共享系统内存,可在上一个设定中选择SIDEPORT，此选项就会隐藏.SIDEPORT Clock Speed：板载显存频率设定，此主板板载1。2ns的DDR3显存，标称频率为1600MHz，在这里我们超频至1760MHz。Enhanced iGPU SpeedStep：集成显卡核心频率自动超频,设为Extreme是超频至1000MHz。GFX Engine Clock Override：打开/关闭集成显卡超频选项，打开后下边会出现集成显卡核心频率设定，默认为700MHz，可手动输入数字超频，关闭后可在Windows中使用华硕的Turbo EVO附带的GPU Boost软件超频。-内存时序设定：这里设定内存的各项参数，具体哪个参数是什么作用我就不多解释了，如感兴趣请自己搜索，网上会有详细的介绍。在此我只简单解释一下主要的几个参数对超频和性能的影响。DRAM CAS Latency：内存的CL值，一般DDR3都是6到9，AM3平台在如此高的内存频率下，CL6很难达成，因此我们设为7.这个参数对超频和性能影响都比较大.DRAM RAS# to CAS# Delay：内存的tRCD值,在AM3平台上想达到高频，绝大多数内存要放宽这个参数,我们设为9。此参数对超频性能影响最大,也对性能影响很大.DRAM RAS# PRE Time：内存的tRP值，一般设为于CL值相同。此选项对超频能力影响不大，但也不能设太紧。DRAM RAS# ACT Time：内存的tRAS值，对性能和稳定性稍有影响，在稳定的前提下，可尽量放低，我的习惯是设为CL值的3倍，因此在此设为21.DRAM Row Cycle Time:内存的tRC值，和tRAS类似,对性能和稳定性稍有影响，太紧会开不了机，设为比tRCD+tRAS的值高可以获得更好的稳定性。DRAM REF Cycle Time：内存tRFC值，设为110ns或者160ns可以超得最高,设太高会影响性能，太低会影响稳定性甚至开不了机，依不同内存而定。DRAM Command Rate：内存CR值，设为1T可获得更好的性能,但是会对极限频率稍有影响，总的来说，设为1T带来的性能要比设为2T上高频更好。其它参数对内存影响都不大，保持默认即可，如需调整可稍微收紧，可获得更好的性能，但也会影响稳定性。
