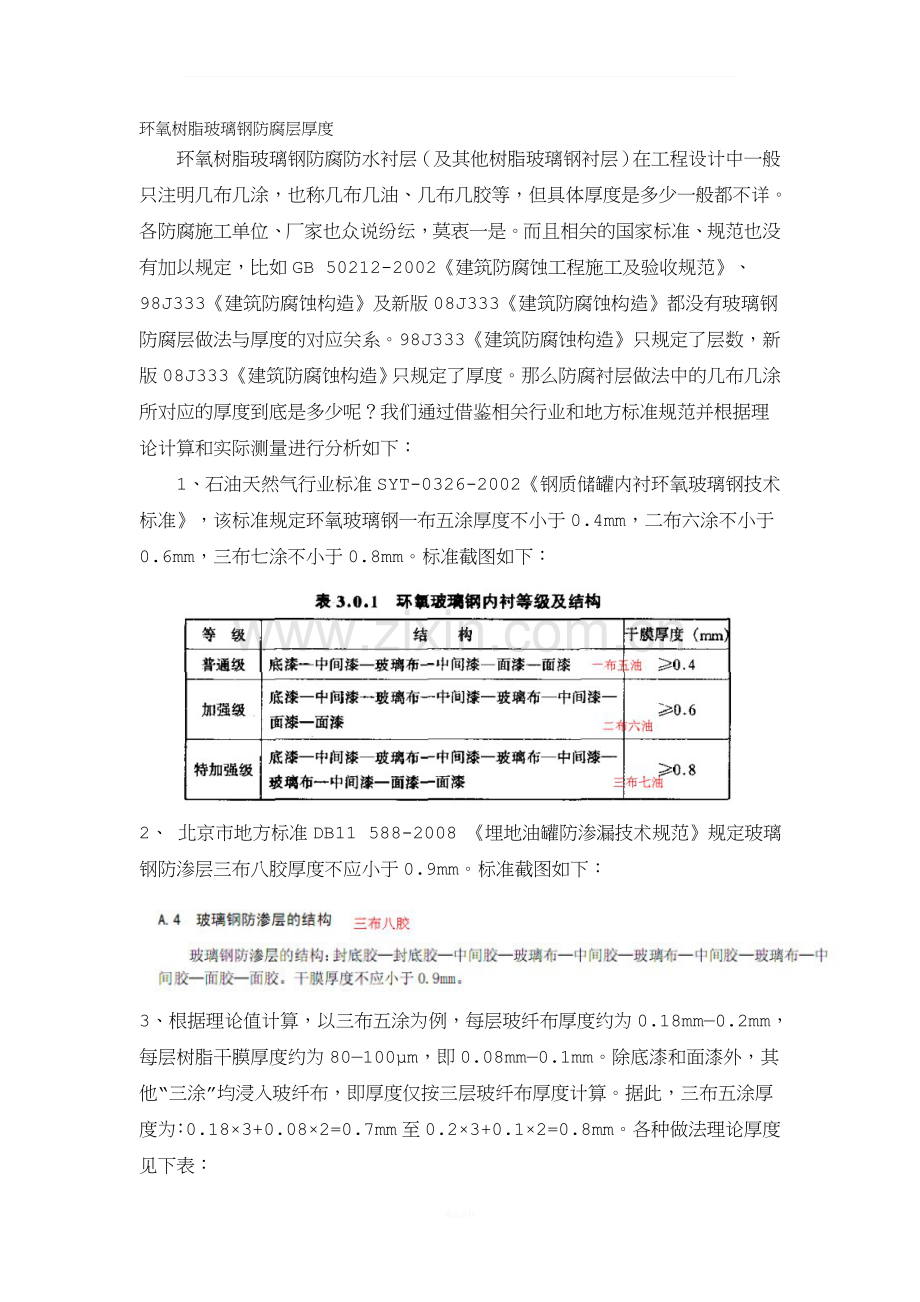

环氧树脂玻璃钢防腐层厚度
环氧树脂玻璃钢防腐防水衬层（及其他树脂玻璃钢衬层）在工程设计中一般只注明几布几涂，也称几布几油、几布几胶等，但具体厚度是多少一般都不详。各防腐施工单位、厂家也众说纷纭，莫衷一是。而且相关的国家标准、规范也没有加以规定，比如GB 50212-2002《建筑防腐蚀工程施工及验收规范》、98J333《建筑防腐蚀构造》及新版08J333《建筑防腐蚀构造》都没有玻璃钢防腐层做法与厚度的对应关系。98J333《建筑防腐蚀构造》只规定了层数，新版08J333《建筑防腐蚀构造》只规定了厚度。那么防腐衬层做法中的几布几涂所对应的厚度到底是多少呢？我们通过借鉴相关行业和地方标准规范并根据理论计算和实际测量进行分析如下：
1、石油天然气行业标准SYT-0326-2002《钢质储罐内衬环氧玻璃钢技术标准》，该标准规定环氧玻璃钢一布五涂厚度不小于0.4mm，二布六涂不小于0.6mm，三布七涂不小于0.8mm。标准截图如下：

2、 北京市地方标准DB11 588-2008 《埋地油罐防渗漏技术规范》规定玻璃钢防渗层三布八胶厚度不应小于0.9mm。标准截图如下：

3、根据理论值计算，以三布五涂为例，每层玻纤布厚度约为0.18mm—0.2mm，每层树脂干膜厚度约为80—100μm，即0.08mm—0.1mm。除底漆和面漆外，其他“三涂”均浸入玻纤布，即厚度仅按三层玻纤布厚度计算。据此，三布五涂厚度为：0.18×3+0.08×2=0.7mm至0.2×3+0.1×2=0.8mm。各种做法理论厚度见下表：
做法
二布四涂
三布五涂
四布六涂
五布七涂
六布八涂
七布九涂
……
厚度mm
0.52—0.6
0.7—0.8
0.88—1
1.06—1.2
1.24—1.4
1.42—1.6
……
4、为得到实际测量厚度值，我们从不同施工现场分别选取了五种做法的样板：二布四涂、三布五涂、五布七涂、六布八涂和七布九涂。实际测量厚度与理论值相符，见下表：
做法
二布四涂
三布五涂
五布七涂
六布八涂
七布九涂
厚度mm
0.58
0.76
1.12
1.35
1.52
根据以上分析，我们推算出各种做法与厚度的比照表如下：
序号
做法
厚度（≥）mm
备注
1
一布三涂
0.3

2
二布四涂
0.5

3
三布五涂
0.7

4
四布六涂
0.9

5
五布七涂
1.1

6
六布八涂
1.3

7
七布九涂
1.5

8
八布十涂
1.7

9
九布十一涂
2

10
……
……

注：该结论为使用0.18-0.2mm玻纤布情况下的对应关系。当工程有厚度要求时，实际操作中可以通过使用较厚的玻纤布、玻纤毡或增加一至多道树脂胶泥来增加防腐层厚度。
