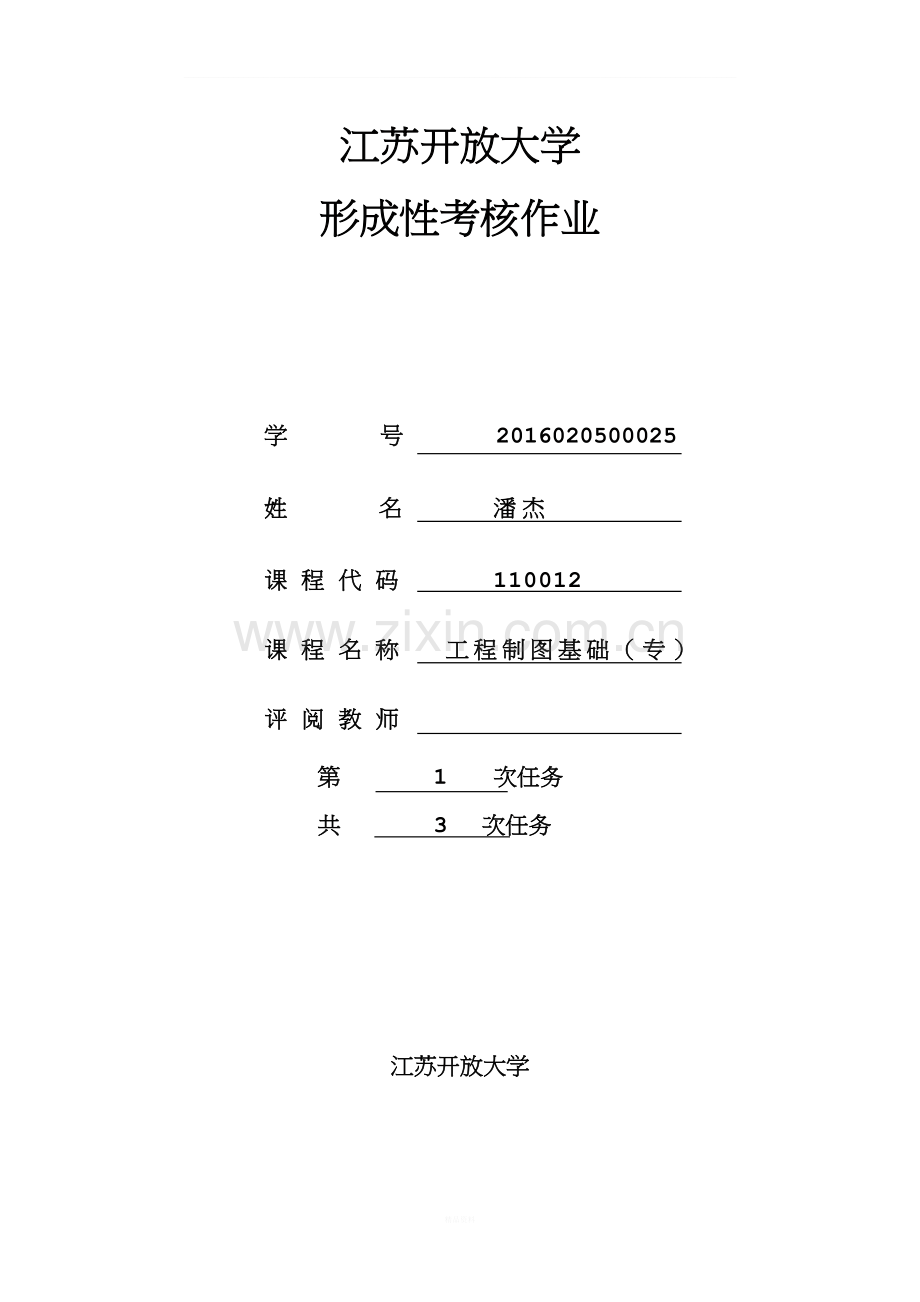

江苏开放大学
形成性考核作业

学 号 2016020500025
姓 名 潘杰

课程代码 110012

课程名称 工程制图基础（专）

评阅教师

第 1 次任务
共 3 次任务

江苏开放大学

形考作业一

一、单项选择题（每小题3分，共30分。每题的备选项中，只有一个最符合题意）
1.图纸上限定绘图区域的线框是指（ B ）。
A．图幅 B. 图框 C．标题栏 D．会签栏
2.幅面代号为A1的图纸长、短边尺寸分别是（ B ）。
A．1189mm、841mm B. 841mm、594mm
C．420mm、297mm D．297mm、210mm
3.一般情况下，一个图样应选择的比例为（ A ）。
A．1种 B. 2种 C．3种 D．4种
4.平行排列的尺寸线的间距，宜为（ D ）。
A．1~2mm B. 2~3mm C．3~5mm D. 7~10mm
5.在平面图形中确定尺寸位置的点、直线称为（ C ）。
A．尺寸基准 B. 尺寸定型 C．尺寸定位 D. 尺寸标注
6.在投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子( A ) 。
A．愈大 B. 愈小 C．不变 D. 无法确定
7.投影法中规定，空间点在W面的投影选用字母是应（ D ）。
A．大写字母 B．小写字母
C．右上角加一撇的小写字母 D．右上角加两撇的小写字母
8.直角的一边平行于某一投影面，则该直角在该投影面上的投影是（ C ）。
A．锐角 B．钝角 C．直角 D．不能确定
9.如果直线经过平面上的两个点，则直线与平面的关系是（ B ）。
A．直线必定在平面外 B．直线必定在平面内
C．直线垂直于平面 D．直线与平面成斜交
10.正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（ A ）。
A．矩形 B．三角形 C．直线 D．不能确定

二、填空题（每空3分，共30分）
1.尺寸单位除标高及总平面是以 米 为单位外，其他必须以 毫米 为单位。角度的尺寸线应以 圆弧 表示。
2.尺寸应尽量布置在 投影图 的轮廓之外，并位于两个投影之间。同方向的尺寸可以组合起来，排成几道， 小 尺寸在内， 大 尺寸在外，相互间平行、等距，距离约为 7-10 mm 。
3.剖视图的剖切符号表示剖切面的 剖切面的起、迄、转折位置及投射方向 。剖切符号由 剖切位置线 和 剖视方向线 组成。

三、作图题（2道，每道20分，共计40分）
1.过A点作长度为30mm,α=450的正平线AB，已知B点在A点的右上方。

答：

3.求直线AB与P面的交点，并判别直线AB的可见性。

答：如下图，交点为K,K’，AB线部分可见

完成日期：2016年4月8日
得分：
评语
评阅时间：

课程名称：工程制图基础（专） 第1次任务 评阅教师：
