涂布机设备基本要求及主要参数.docx

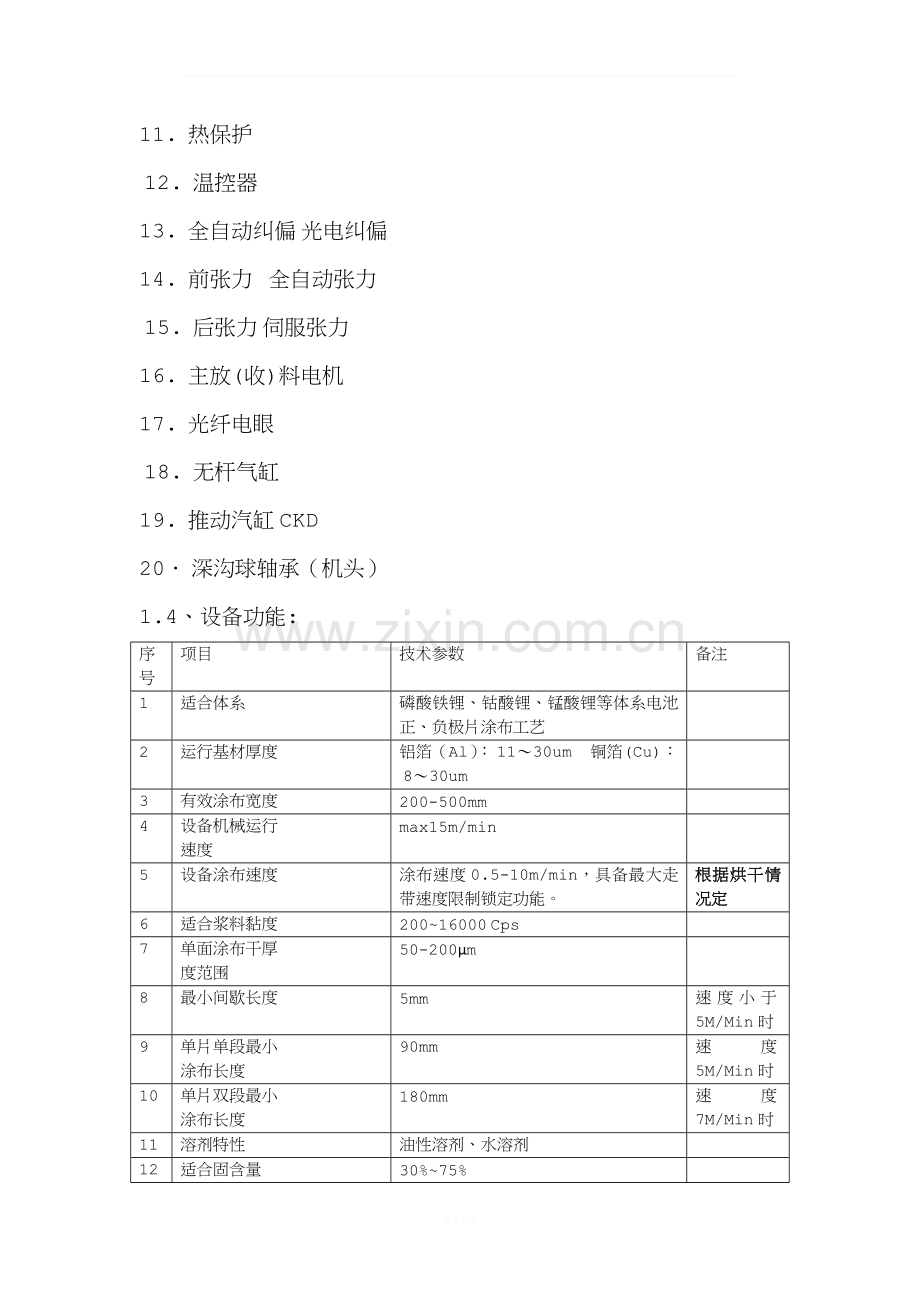

_ 涂布机设备基本要求及主要参数间歇涂布机1.1、设备用途1.1.1该涂布机用于锂离子电池正/负极极片的浆料在成卷的铝箔/铜箔表面上的涂敷，并进行烘烤干燥，最后形成成卷的正/负极片。1.1.2该涂布机用于锂离子电池浆料的单面涂布，第一面涂完后烘干收卷再进行第二面的浆料涂敷。1.3设备主要配置设备主要配置：序号 名称 品牌1. 空气开关 知名品牌2. PLC 3.彩色触摸屏 国际知名品牌 4.模块5.中间继电器6.伺服电机7.行星减速机8.断路器9.交流接触器10.固态继电器11.热保护12.温控器13.全自动纠偏光电纠偏14.前张力 全自动张力15.后张力伺服张力16.主放(收)料电机17.光纤电眼18.无杆气缸19.推动汽缸CKD20深沟球轴承（机头）1.4、设备功能:序号项目技术参数备注1适合体系磷酸铁锂、钴酸锂、锰酸锂等体系电池正、负极片涂布工艺2运行基材厚度铝箔（Al）：1130um铜箔(Cu)：830um3有效涂布宽度200-500mm4设备机械运行速度max15m/min5设备涂布速度涂布速度0.5-10m/min，具备最大走带速度限制锁定功能。根据烘干情况定6适合浆料黏度20016000Cps7单面涂布干厚度范围50-200m8最小间歇长度5mm速度小于5M/Min时9单片单段最小涂布长度90mm速度5M/Min时10单片双段最小涂布长度180mm速度7M/Min时11溶剂特性油性溶剂、水溶剂12适合固含量30%75%13涂布方式单层间歇式转移涂布14基材运行方向正、反转（顺时针和逆时针方向可自由切换）15设备返修率/年稼动率98%以上16生产产品合格率/班良品率99%以上1.5、各部分结构介绍：1.5.1、放卷机构序号项目技术参数备注1过辊安装结构立板安装（厚度30mm）过辊圆跳动0.03mm,过辊平行度0.05mm2过辊表面处理金属铝辊表面氧化3 张力控制系统放卷张力为恒张力速度模式同步控制4纠偏方式自动EPC控制，行程80mm,纠编传感器精度0.1mm5上卷料方式 料卷采用3英寸气胀轴气涨轴固定；自动收放 放卷单气胀轴，双支撑6基材运转方向正、反向，具备倒带功能。7最大放卷卷径450mm8气胀轴最大承重150Kg9接带装置具备接带装置功能10放卷气胀轴单放卷11外型尺寸（LXWXH）1500X900X80012放卷机构重量(T).4T1.5.2、涂布机构：序号项目技术参数备注1安装结构方式厚度50mm整体立板结构，整体重量0.8吨2间歇推动电机伺服电机;钢辊和背辊驱动部分采用膜片式柔性联轴器传动,达到隔热隔震功能.3过辊表面处理金属铝辊表面氧化，圆跳动0.03mm4过辊平行度误差0.5mm.5刮刀结构空心辊双面逗号刮刀，可调绕度，直径160mm；耐NMP腐蚀。刮刀精度：圆跳动2um，Ra0.4,直线度1.5um6涂辊（钢辊）特种钢，空心辊,表面镀硬铬，镀层厚度0.3mm,表面粗糙度0.4um,无针孔现象，硬度HRC58;直径160mm；涂辊圆跳动2um，Ra0.4,直线度1.5um。7背辊（胶辊）直径160mm,表面包三元乙丙胶,NBR7580度，辊面精磨，胶棍圆跳动10um，直线度3um。8料槽搅拌无杆气缸，速度无级可调9刮刀调整伺服自动调整，闭环控制,调节分度精度为0.1um10张力控制恒张力速度同步控制,加张力夹送机构11外型尺寸（LXWXH）1350X1650X140012涂布机构重量(T)0.81.5.3、烘道序号项目技术参数备注1烘箱长度18米（3米/节，共6节）2材质内外壁均为SUS304不锈钢，耐NMP腐蚀3烘箱导辊传动方式第1、2为主传动方式,伺服电机控制，导辊呈弧形分布分布，落差100mm,直径75mm，表面镀硬铬；后4节为变频调速主传动4温度控制分为正常工作温度控制、超温监测报警的保护控制，超温时将出现声光报警，并切断加热主电源；各段完全独立控制（第一、二段为上下分别独立。）固态继电器控制5加温方式电加热，热风循环结构6单节烘箱加热功率18KW/3m7烘道内温度设计Max150，单节烘箱温度控制精度2.8运行时箱体表面温度隔热外表面不高出509吹风方式上、下吹风，上下风量通过变频器分别控制,单节烘道送风量2200m/h备用机械阀门10风机控制所有进风全部采用变频调速控制,烘道内保持一定的负压,即不影响加热效率,NMP气体也不会溢出11风压测量上下风室安装独立风压表12箱体防爆结构排风管道加装防爆口，防止气压过高或NMP浓度过高引起自燃、爆炸不含NMP浓度监测表13溶剂回收系统无具备NMP回收装置所排出的热风进口14箱体尺寸（LXWXH）18000X1500X25006节15烘道机构重量(T)2.01.5.4、牵引机构:序号项目技术参数备注1行进纠偏出烘道口安装2张力控制部分恒张力速度模式同步控制,加张力夹送机构.3过辊安装结构立板安装（厚度30mm）过辊圆跳动0.03mm,过辊平行度0.5mm.4过辊平行度误差0.5mm.5过辊表面处理金属铝辊表面氧化，圆跳动0.03mm6牵引机构外型尺寸（LXWXH）900MMX1400MMX1550MM;7牵引机构重量0.4T1.5.5、收卷机构：功能与放卷一样，增加如下序号项目 技术参数备注1收卷部分双收卷机构，独立卷动.2张力控制部分锥度力矩速度控制3.收卷机构外型尺寸（LXWXH）1000X1300X13004收卷机构重量(T)0.4T1.5.6、控制系统：序号项目技术参数备注1主控系统彩色触摸屏、PLC、模块、伺服系统2运行方式采用单面涂布方式，涂布方式采用连续或间歇式转移涂布，涂布长度、间歇长度可调，正反面间歇相对位置可调，均采用闭环伺服系统控制，手动、自动、急停；整机前后均能进行操作;分级控制,工艺参数可锁定3涂布、间歇长 度设定范围19999.9mm4报警情况设备出现故障时，触摸屏将显示相应的故障信息画面5记数功能生产数量/长度6头尾厚度修调方式涂布辊和背辊的转速比.5.7、涂布设备外型尺寸及质量：25000X1800X2500mm5T1.5.8、配件及辅助设施：涂布辊、背辊、刮刀每台各1件，般运小车2台，；1.6、外观除不锈钢部分，设备主体颜色买方指定，其它表示和标志性颜色按相关标准1.7、设备精度：序号项目技术参数备注1刮刀圆跳2um，Ra0.4,直线度1.5um2涂辊（钢辊）圆跳动2um，Ra0.4,直线度1.5um3涂浆/不涂浆长度控制能力误差0.5mm4正反面涂布重叠误差0.5mm5正反面涂布边缘重叠误差0.5mm60.5mm1mm7干厚度误差单面1.5um，双面3um以内，边缘3mm除外去处头尾边缘等部位8厚度修调级片头单面厚度误差-10um+8um极片尾部-10um+5um头10mm,尾部6mm,边缘3mm以内9重量误差单面1.2%;双面2%（最重-最轻）/平均值去除一个异常点间歇式涂布机主要验收指标要求涂覆精度项目标记标准速度V=6米/min）A（拖尾）1mm(与浆料黏度及黏结剂特性有关)B(头部异常区域)10mmC(尾部异常区域)6mmD(边缘效应区域)3mmE(长度误差)0.5mmF（宽度误差）1mmM(宽度误差）1mmG1（头部厚度）-10+8umG2（尾部厚度-10+5umH(留白误差)0.5mmI（正反对位误差）0.5mmJ单面厚度（去除B、C、D区域）1.2%（1.5um）长度范围L1(涂膜长度)16.03200.0mmL2（间歇长度）5.03200.0mmL1/L2(涂布+间断长度)L1+L2100mm配套设施1)电源：3PH380V，50HZ,电压波动范围：+8%8%；电源总功率120KW，正常使用功率总功率的（正常运行耗电量为50%65%，与浆料固含量等有关）；压缩空气：经干燥、过滤和稳压后：出气压力大于5.0kg/cm2；Welcome ToDownload !欢迎您的下载，资料仅供参考！精品资料
