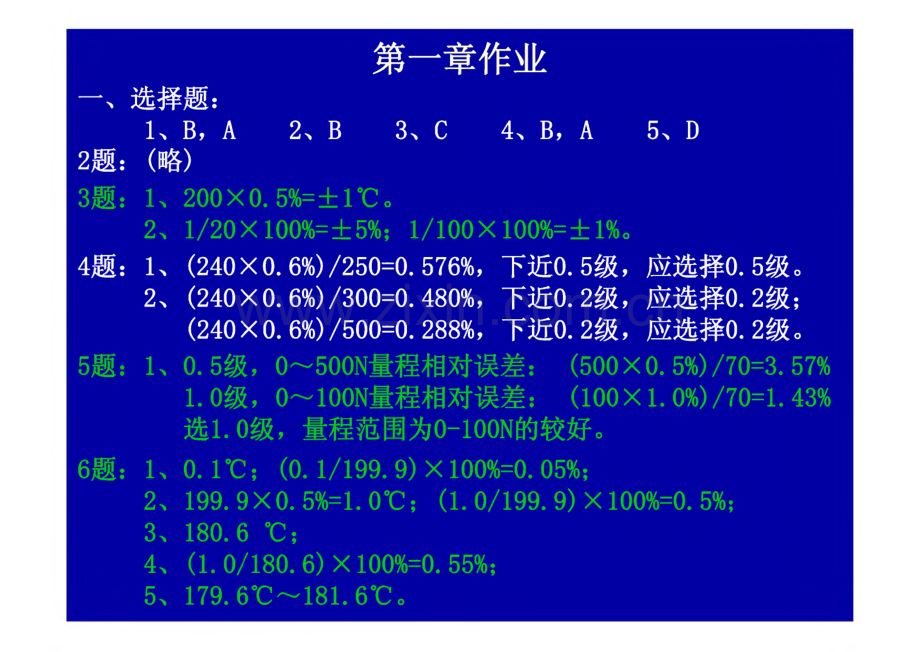

1、第一章作业一、选择题:1、B,A 2、B 3、C 4、B,A 5、D2题:(略)3题:1、200X0.5%=lo2、1/20X100%=5%;1/100 X100%=l%o4题:1、(240X0.6%)/250=0.576%,下近0.5级,应选择0 5级。2、(240X0.6%)/300=0.480%,下近0 2级,应选择0 2级;(240X0.6%)/500=0.288%,下近0 2级,应选择0 2级。5题:1、0.5级,0500N量程相对误差:(500 X 0.5%)/70=3.57%1.。级,0100N量程相对误差:(100X1.0%)/70=1.43%选L0级,量程范为0-100N的较

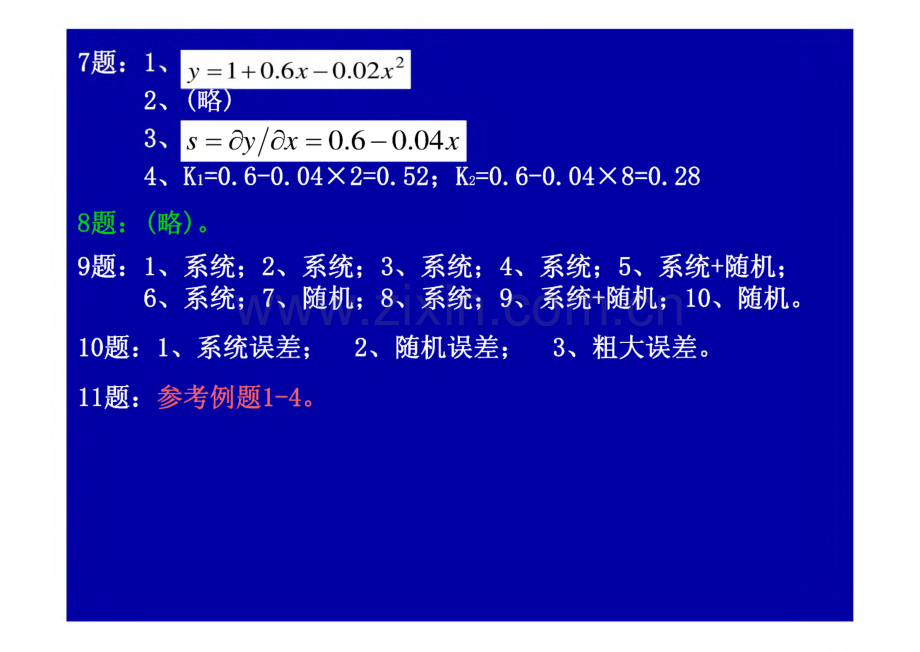

2、好。6题:1、0.1;(0.1/199.9)X 100%=0.05%;2、199.9X0.5%=1.0;(1.0/199.9)X100%=0.5%;3、180.6;4、(1.0/180.6)X100%=0.55%;5、179.6181.6o2、W)s=dy/dx=0.6 0.04%4、Ki=0.6-0.04X2=0.52;K2=0.6-0.04X8=0.288题:(略)。9题:1、系统;2、系统;3、系统;4、系统;5、系统+随机;6、系统;7、随机;8、系统;9、系统+随机;10、随机。10题:1、系统误差;2、随机误差;3、粗大误差。11题:参考例题1-4。10题:下图是射击弹着点示意图,

3、请你分别说出图 a、b、c各是什么原因造成的,应如何克服?偏差特别大弹着点接近 正态分布弹着点均偏 向右上侧关于数字表显示位及位数的概念介绍数字多用表(Digital Multimeter,简称DMM)的显 示位数目前一般为3位8%位(即8%位,以下同)。具 体地说,有3位、3%位、32/3位、33/4位、4%位、43/4位、5%位、6%位、7%位、8%位等。最近国外还推出83/4位、10%位等规格,使数字测量向更高精确度冲刺。数字表 位数的提高涉及稳定性、抗干扰等诸多技术问题,A/D 转换器只是其中的一个环节,能否真正达到额定的精确 度,还必须掌握正确的使用方法。判定数字仪表位数的两条原则1

4、、能显示09所有数字的“位”是“整位,;2、分数位的判定:在最大显示值中,以最高位所能显示的数值作为分子,用 满量程的最高位作为分母。例如:当某一数字表最大显示值为 1999(不考虑小数点),满量程计数 值为2000时,则它共有3个整位。最高 位只能显示L满量程最高位为2,所以 它是3%位表。T999 工0I6ITAI MULTI METERV-HOVEV-602A再如,一台如右图的数字电压表,其最大显示值 为399.9V,最高位只能显示0、1、2、3这四个数字(有 时0不予显示),所以它是33/4位表。如,一台数字表最大值为2999,满量程为3000,则它是32/3位表;右下图所示的温度数字

5、表最大值为 399,满量程为400,则它是23/4位表。一用普通的3%位DMM测量220V或380V工频 电压时,量程必须选择700V AC档;相比之 下,使用33/4位的DMM只需选择400V-AC档,准确度优于700V-AC档,既不欠量程也不超 量程,分辨力也提高了许多。第二章作业一、选择题:1、B、D、A5、A、D2题:(讲解)。2、C3、A、F6、B 7、C4、A、B8、D3题:条件不足一差动全桥?差动半桥?(讲解)。4题:1、查表知:a=0.00385 o2、Rt=100(1+0.00385 X 50)=119.25 Q 03、查表知:Rt(50)=119.40 Qo4、AR=0.1

6、5 Q;(0.15/119.40)X 100%=0.126%O5题:1、铝热电阻。2、-200-9603、100 Qo4、84.27。、115.40 Qo单臂电桥:Uo=O.1925V分压电路:Uo=O.1787V误差:AUo=O.O138V4=jE AR】A/?2 A/?3 AR 4 4&+%R46题:1、中间位置、相等、RxR3=R2x R4或旦=旦2?2 尺 3、Rp;2、3、右边、变大、变小。交流电源、防止引起极化。7题:(课堂讲解)。8题:1、尸耳可知:P=160mW;输出电压增加。2、3、0 24V4、X I=10 xl03x%可知:Rx=3000 Q;Uo=12Vo9题:1、2、

7、3、4、5、6、相等、平衡、平衡、温度补偿。变小、不平衡、调节零点、限幅、左边。0.02 o偏小、气化带走热量、氧化/腐蚀。PTC热敏电阻。(略)。10题:(略)。11题:1、2、3、4、5、6、12题:1、还原型、越大;加速吸附/电离、200-300大;降低;升高、右边;污染/腐蚀等;扬声器。B(-)Rt=Roe T。TB=4000、To=25、Ro=lMQ;Ti=-30 T2=100o代入上式可求:R-3o=2O.9M Q Rioo=67.2K Q13题:(略)。14题:(略)。2、有一测量吊车起吊物质量的拉力传感器(吊钩 秤),Ri、R2、R3、R4贴在等截面轴上,组成全桥,桥 路电源为

8、直流6V。请画出测量转换电路。吊钩秤外形桥路的邻边电阻受力状态必须相反3、有一额定荷重为20KN的等截面空心圆柱式荷重传感器,其灵敏度痂为2mV/V,桥路电压。i为12V,求荷重传感器演示应变片气泡式水平仪的结构及外形6、密封的玻璃内充入导电液体,中间保留一个小气泡。玻璃管两端各引出一根不锈钢电极。在玻璃管中 间对称位置的下方引出一个不锈钢公共电极。请,A8气泡气泡不锈钢电极之间应采用交流(例如50Hz)供电。若使用直流,会使水分子电离,性能变坏。利用热丝测量气体流速(流量)内置钳金热丝风利用热丝测量气体流速(流量)做试验时,可用拇指式小 内置加执到上型灯泡中的鸨丝代替钳金丝。替度的箱是丝可燃

9、性气敏传感器不间断地测量厨房中煤气或油烟 的浓度。输出电压与设定值比较,若超标,就令晶闸管 启动吸排油烟机。13、酒后驾车测试仪酒后驾车易出事故,但判定驾驶员是否喝酒过量带 有较大的主观因素。请你利用学过的知识,设计一台便 携式、交通警使用的酒后驾车测试仪酒后驾车测试仪的试制酒后驾车测试仪散件呼气管第三章作业一、选择题:1、A、C 2、B 3、B 4、C 5、D 6、D2题:(课堂讲解)。3题:1、U0=50mV图(b)可知 8=5mm;8=5mm图(a)可知AP=50KP。2、由图可知,线性范为 60KP4题:1、y=4+16%2、(讲解)。3、4mA、20mA、12mA。4、250Qo5、

10、输出电压过高。6、(略)。7、62.5KP8、电源坏了;变送器损坏;9、(略)10、(见后)。5题:磁滞、右移、变小、变小;变大、变大、幅值、相反、左移、同相。6题:1、都是利用法拉第电磁感应定律实现转速测量;a)利用的是自感电动势、b)利用的是感应电动势。2、不需要激励电源,有永久磁铁提供磁路磁场。3、(略)4、(略)60/n=-z7题:增大、向上、增大、减小、增大、减小、负值、变慢。8题:(略)。9题:(略)。4、元器件及仪表连线有一台两线制压力变送器,量程范围为0-IMPa,对应的输出电 流为4-20mA。请将下图中的各元器件及仪表正确地连接起来。向日葵生长量(高度)的测量仪器9、请构思

11、一个测量向日葵生长量(高度)的测量仪器。画出 向日葵、两只导向滑轮、细线及固定点、差动变压器、衔铁、测 量转换电路、指针式毫伏表等元器件,应使读者能看清它们之间 的安装关系,并简要说明测试装置的工作原理1、由于植物生长是缓慢的,因此采用能测量微位移的差动变压器式位移 传感器是较合适的。2、观察向日葵的生长姿态,再考虑质量块(衔铁)、导向轮、细绳及与差 动变压器的相对位置及传动过程是该装置的关键。3、由于向日葵的生长是单方向的,因此测量转换电路的信号输出可以采 用直流电压表指示。4、指针式毫伏表可将向日葵的生长量转换成指针的摆动幅度,仪表刻度 可预先用卡尺标定。5、若进一步深化研究本题,可考虑将

12、差动变压器的输出经转换电路和接 口电路输入到计算机处理系统。计算机定时采集向日葵生长量的信息,经运 算,在屏幕上显示或打印向日葵的生长趋势的曲线,则该测量装置就更完善 和先进了。有关计算机测控方面的知识请读者参阅有关资料。向日葵生长量(高度)的测量演示衔铁承受的重力第四章作业一、选择题:1、D.A 2、C 3、B 4、C.B 5、D.A 2题:电源电压经过整流器转换成直流电,又经高频电力 转换装置使直流电变为超过音频的高频交流电。将高频交 流电加在扁平空心螺旋状的感应加热线圈上,由此产生高 频交变磁场,其磁力线穿透灶台的微晶玻璃台板而作用于 金属锅,金属锅体因电磁感应产生强大的涡流效应。涡流

13、克服锅体内阻流动时完成电能向热能的转换,所产生的热 量就是烹调的热源。3题:1、不导电2、距离小、电涡流大、等效电感小、输出频率大。4题:1、1.6mm2、T=20ms,f=50Hz3、多次谐波的合成4、2.5mm6题:1、10mm 2、5mm3、T=6.25mS;f=160Hz 4、x=5sin(wt)mm6、A 7、B.C3题:电焊条药皮测量圆弧形电涡流探头压在 电焊条的药皮表面,药皮厚 度不够时,电涡流增大。4题:电涡流式测振探头为了得到较好的线性 度与最大的测量范围,测 振探头与被测金属的安装距离I为线性范围的1/2。7题:防身器材构思一个多功能警棍,希望能够实现:产生强烈眩光;高压发

14、金皿电人是否携带枪支或刀具。请画出该警棍的外形图产生30kV(3万伏)左右的高压;能在50mm距离内探测出犯罪嫌疑08.汽车、自行车速度及里程的测量工业或汽车中经常需要测量运动部件的转速、直线速度及累 计行程等参数。现以大家都较熟悉的自行车的车速及累计公里数 测量为例出租车计价器外形电动助动车仪表盘外形可参考汽车速度的测量原理与车轮联动自行车速度、里程测量仪表设计注意事项1、观察自行车的结构可知,车速及公里数与车轮的直径及转 速成正比,因此应将注意力集中到自行车的前、后轮上。设车轮的 直径为。(m),则周长/=小,车轮转动的圈数即为自行车行驶距离 的基本参数。若转动圈数为N,则累计路程若每分

15、钟转动的圈数为圈/分钟)则车速片60R/1000(km/h)=0.06 n 7rZ)(km/h)。2、车轮的钢丝辐条是等间隔排列的,应能给我们带来启示。设辐条数为,每产生p个脉冲,就意味车轮转了一圈。对传感器测 得的辐条数脉冲进行计数,可得到累计数练,则车轮转过的圈数 N=Np/p o我们也可以对气门芯从传感器面前掠过的次数进行计数,从而也可以得到里程,计算公式请自行推导。3、传感器可选用电涡流或干簧管、霍尔等传感器。在学习了本 书第四章、第八章、第十章和第十一章后,读者可以考虑多种设计 思路。传感器在自行车测速及里程测量中的应用显示器的安装位置非接触传感器的安装位置第五章作业、选择题:1、C

16、 2、B6、A 7、B3、B8、B4、B9、A5、D2题:1、变介电常数2、绝缘体3、1/32X100%、h2/32米、增加不锈钢环的数量32 _ 84、可得:X=26线3题:1、并联、LC振荡电路、2、变大、降低最小3、变小、高电平、变亮 4、5V、4V、吸合5、恒流、电流驱动、限流/分压、保护、V2管6、人体接近程度、非接触时测量、安全防护、防盗报警4题:1、(课堂介绍)2、变介电常数5题:1、u.1=&max+Ron2、max(9(250。)=Anax-=100+7?LmaxUmin3、max4、max可求:RLman=500。可求:Uo(25OQ)=5V=12=250+6八l Ox 0

17、.02 可求:ROX=350 Q,12,=R=100+7?L min u Q Lmin可求:R Lmin-SSO。6题:提示:绝缘 薄膜上下两侧的 极板构成变介电 常数的电容器。电容量与绝缘薄 膜的厚度成正比。7题、8题:(略)磁粉制动器张力传感器张力传感器张力信号信号处理器电动机励磁信号厚度信号上下极板第六章作业、选择题:1、C、D4、B、A2、D、C、B5、A、C3、C2题:1、Uo=3X70X10=2100mV2、电荷放大器灵敏度U。Q求 Cf=100PF3题:1、c、可得Qmax=10000PC2、可得F=40sin(wt)Nu二咯K=1 cT4题:1、20Hz、交变磁场、衔铁(振动板

18、)、被测溶液2、阻力大、振幅小、加速度小、惯性力小、Q/Uo小3、温度高时粘度变小25题:1、2、3、v=-=-x 3.6t 2.5x0.025、可求:V=115.2km/h/=vxr=(115.2-3.6)x 4.25 x 0.025载重与输出波形的幅值成正比;车距=3.4m左右车速与A、B两相邻波形距离成反比。6题、7题、8题:(略)4题、粘度计的工作原理液体的粘性越大,对振动板的阻 力就越大,振动板的振幅就越小,所 以它的振动加速度就越小,因此质量 块对压电片所施加的惯性力也就越小,压电片的输出电荷量0或电压。也越 小,压电片的输出电压反映了液体的 粘度。5题、公路智能交通监测两根高分子

19、压电电缆相距2m,平行埋设于柏油公路的路面下 约5cm,如下图所示。它可以用来测量车速及汽车的载重量,并根 据存储在计算机内部的档案数据,判定汽车的车型。-.lP.R5第七章作业、选择题:1、D2、CE 3、A 4、AB5、A6、BADE7、DB 8、ABD9、ACBDC10、A11、BA 12、B 13、B14、D2题:1、2、3、4、5、s=兀S=0.785m2*sin 2z Af=-vDQv=y-SV=10m/sQv=7.85m2/sQm=7.065T/sQ总=25434T(注意:单位换算)3题:1、4题:略。总=Q帆-T2、L=3.54m(V=5.9KM/S)5题:汽车倒车防碰装置(回

20、波反射法)防汽车追尾雷达五彩圆弧倒车雷达显示器6题:超声波遥控开门请根据学过的知识,设计一套装在汽车上和大门上的超声波 遥控开车库大门的装置。希望该装置能识别控制者的身份密码【一串32位二进制编码,包括4位引导码、24位二进制码以及4位 结束码,类似于电视遥控器发出的编码信号】。并能有选择地放 大超声信号,而排除汽车发动机及其它杂声的干扰(采用选频放超声波遥控开门的设计提示:1、首先理解上一页倒车防撞原理图,将超声波发生 器安装到车头位置。2、用超声波的“发射”和“停止”来分别表示二进制编码的“1”和“0”。在发射端使用40kHz中频调制,在接收端,使用40kHz选频放大器解调,就可避开发动机

21、 及其他与40kHz有很大区别的杂声干扰。3、接收器将接收到的超声波转换为一串二进制码与内存的密码相比较,若匹配成功,则输出控制信号,使 卷帘门的电动机旋转,卷帘门上升。4、若使用的二进制编码有4位,则密码就有16种;二进制编码有16位,则密码就有65536种,以此类推。7题:超声波测距(测速)仪【汽车雷达测第八章作业一、选择题:1、C 2、A 3、B 4、C 5、C6、A 7、C C 8、B 9、B 10、C11、D A 12、D2题:图8-8选线型;而图8-9图8-12选用开关型。3题:1、0.023T、低电平、0.007T、接近开关、限位开关等。4题:1、磁感应强度越强、霍尔电动势越高、

22、线性成正2、信号隔离作用3、检测直流(静态)磁场4、200Q5、从夹线口4、请分析霍尔式电流传感器的结构及原理提示:载流导线被夹持在电流传感器的铁芯中,导线上的电流越大,产生的磁感应强度8也越大,霍尔元 件产生的霍尔电势与被测导线中的电流成正比。直流和 交流电流均可产生霍尔电势,所以霍尔电流传感器有取 代电流互感器的趋势。6题:霍尔式液位控制器设计提示1、首先要了解玻璃连通器的原理,在此基础上,对 储液罐液位的测量就转换为对连通器中液位的测量。2、确定霍尔IC是开关型的还是线性的。霍尔IC须有 磁性元件才能产生霍尔电势,为此,在连通器内设置一,在玻璃外壁相应高度设置。3、当水泵将液体泵入储液罐

23、后,连通器内的液位也 相应上升,当磁性浮子与霍尔IC持平时,霍尔IC的输出 突变,表示液位已达到设定高度。该信号经控制电路使 水泵停止运转。4、在连通器外壁平行设置一标尺杆,霍尔IC可在标 尺杆上移动并固定,这样就可以控制不同的液位高度了。5、本装置只能控制液位的状态量,请读者考虑如何 对液位进行远程监控和数字显示。第九章作业一、选择题:1、A 2、C.C 3、C 4、B.D.E 5、C.A.B6、D.A.B 7、C 8、C 9、C.A2题:1-1、钢水是金属,热电偶依靠钢水组成回路,所 以不必焊在一起。2、不行,塑料不是导体,热电偶不能构成回路,于执由热输由2-1、测温装电极A、B长度相等、

24、下端对齐;两热电极平行插入且插入深度相等(tA=tB);延长导线及仪表端温度要相等(tl=t2、t3=t4)O 2-2.利用热电偶的中间导体定律、中间温度定律。3、测温热电极A、B的测温端应尽量靠近(tAx=tBx);热电极A、B的冷端尽量远离钢板,或恒温处理。3题:U实二U测+U修K型:to=4O,查表:U修二E(40,0)=1.612mV,贝!):U实=29.186+L 612=30.798mV查表知:t实=7404题:1、Ux=U测+U修K型:ts=20,查表:U修二0.798mV,Ux=39.314+0.798=40.798mV 查表知:tx9852、Ux=37.702+0.798=3

25、8.500mV查表知:txy9303、利用了中间材料定理;txtx,热电偶回路 应尽量使用补偿导线。2题:钢水快速测温方法1、可将右图的钳错10-钳 快速测温热偶丝插入钢水中测 量钢水温度,时间不应超过5秒,否则测温热偶丝上端的夹具将会熔化。2、热偶丝依靠钢水组成 回路,所以不必焊在一起。这 种方法利用了热电偶的中间导O5题、6题、7题、8题:(略)第十章作业一、选择题:1、C.A.B5、C9、B.A2、B.C6、A10、C3、B.C7、C.E11、C.B.D.C4、B.A8、D12、B2题:1、截止、零、零、高电平、5V、4.3mA、50mA、吸合状态。2、大于、3V、低电平、释放状态。3、

26、大于、0.3mA、30001xo 4、不变。5、小于、20001X、高电平、吸合状态、OOOlx、抗干扰。6、变大、下、灵敏度。7、限流、功率放大、保护作用、VI管、保护二极管,3题:参考第二题提示:(省掉施密特反相器,适当配置负载电阻RL、限流电阻R2和放大三极管VI的放大倍数)。4题:参考P233页一光电池应用电路和例题10-3。提示:(适当配置反馈电阻Rfi、Rf2(R22+Rp)和限流电阻R21)。6题:1 I=(5.0-1.2)/510=7.5mAo2、f=3001/10=300Hz 3、N=300/60=5r/s、n=60f/Ni=300r/mino4、5、6、n=6Of/Nx=6

27、OK t-N、%=6。/凡=包=2 1 t N、IO60f 6OYn-:.N27、8.9、10、11、12、13、143:(略)。5题、光电传感器检测原理分类超市收银台用激光扫描器检测商品的条形码、检测复印机走纸故障(两张重叠,变厚,透光性变差)、洗手的间红外反射式干手机分别是利用光电传感器检测原理中激光扫描器发出激光并被条形码反射干手机的原理及使用干手机发出红外光,并被手 所反射,从而启动热风装置11题、冲床使用中的安全保护装置冲床工作时,工人稍不留神就有可能被冲掉手指头。请选用两种以上的 传感器来同时探测工人的手是否处于 危险区域(冲头下方)危险区域设计提示及注意事项1、首先了解冲头的工作

28、区域,可将安全区域设定为前后、左右四个范围,只要操作者的手伸入这个区域,则冲头不动作。2、应采用非接触式的测量方式探测是否有手的存在 光电开关是较好的选择。3、比较各种光电开关检测的特性,选择最佳方案,本例中采用遮断式光电传感器较合适。4、在前后、左右各设一对遮断式光电开关,其输出 为“或”的关系,只要有一对传感器输出为“有效”即 停车,保证安全保护动作。5、冲头的启动有两个开关,设在左、右手的两侧,两个开关按下,冲头才能落下。思考一下,这两个开关 是什么逻辑关系。6、更周到的安全保护是在冲床周围设置光电安全隔o12题、数字式自来水表请你在课后打开 家中的自来水表,观 察其结构及工作过程。然后

29、考虑如何利用学 到的光电测量转速的 原理,在自来水表玻 璃外面安装若干电子 元器件,改造成数字 式自来水累积流量测 量显示器。六叶塑料薄片匚7S*归被乳械计数器光电传感器计数、显示翳水表改造提示1、家用机械旋翼式水表多采用叶轮式流量传感器。水流动时 的冲击力使叶轮转动,通过减速齿轮及机械计数器可读取用水的 累积流量;另一种水表没有计数器,只能从4根旋转的指针直接读 数,读数可从千位、百位、十位和个位合并获得。2、叶轮每转一圈(可从玻璃下方的塑料薄片判断),表示用水 0.00011n3,可利用传感器测量塑料薄片的旋转圈数来获得用水量。在不改变水表水密封的前提下,可在玻璃罩上表面设置反射式光 电开

30、关。3、叶轮带动一只供观察用的六齿塑料薄片,光电开关就安装 何转一圈,产生6个反射脉冲,经6分频电路产 生一个计数脉冲,以0.0001in3累积。数字显示器最低位为0.1峭,可显示99999旅或更多的位数。4、本设计还应考虑“断电数据保存”功能,以防累积数丢失。5、可进一步推广到煤气表的用气量数字显示,请读者思考。工业用水表的改造第十一章作业二选择题:1、C 2、C6、D 7、A11、C 12、A16、D3、D.C8、C13、B.A4、B.E9、B14、B.E5、C10、C.D15、B.C2题:1、0.01mm 2.5um2、0.0314rad 0,318mm。3题:1、0.1 度。2、0.1

31、度。3、0.025度。4、25度。4题:(略)5题:1、应变式、踏板。2、0.2圈。3、1024个脉冲。4、0.5M、0.1M、0.0001Mo5、0.5M 1.70Mo6、略。7、回归基准点。6题:1、50圈、又90度。2、603 r/mino3、301.5 nrnio4、3.618 m/mino5、0.0059mm、0.0015mmo6、略7题:1、接近开关、磁电式传感器(电感式/电涡流式)。2、1个脉冲、旋转速度、旋转方向。3、28.8圈、855 r/min04、旋转方向。5、略。6、A.B同时损坏;安装轴向距离过大,不够分辨 力;安装太靠内,进入齿轮根部;安装太靠 外,偏离齿轮外缘。7

32、、铁片。9题:1、旋转编码器、1024、1024o2、旋转编码器。3、6mm、720mm。4、122880个脉冲。5、电感式传感器(接近开关)、蜂鸣器。5题、人体身高和体重测量装置分析踏板内安装有 荷重传感器压板内安装有压电传感器,以判断是否触及头部。测量柱内安装有电动机、减速 传动皮带轮及角位移传感器。身高;1.6m体重:70kg超重!9、车床改造某单位计划利用数显装置将一台普通车床改造为 动车床,专门用于车削螺纹。具体要求如下y设计提示1、首先明确车削螺纹的概念,即:被加工工件转一圈,螺纹车刀必 须移动一个螺距。因此,车刀的移动速度必须与主轴转速保持同步。在 主轴转速恒定的情况下,螺距越小

33、,车刀的横向位移就必须越慢。2、为了显示和控制纵向和横向的进给位移,从性价比的角度考虑,在横向和纵向丝杆末端,或在拖板(横向进给)和刀架(纵向进给)上安装直线磁栅及数显装置。前者无长度测量限制,但要注意输 出脉冲的当量转换(即每个脉冲所代表的丝杠-螺母副移动的距离)以及传 动间隙引起的回差;后者要根据行程范围选择合适长度的磁栅。3、为了确定螺纹切削的圈数,在主轴末端安装一增量式光电编码器,测量出“一转脉冲”信号的数目即可获知螺纹的圈数。螺纹切削需多次 重复进刀,为防止乱扣(俗称烂牙),一次进刀切削完成后都要准确回到 进刀点,对一转脉冲进行累加和累减即可完成上述功能。4、溜板的左右限位可采用撞块式行程开关,也可采用电感式接近开 关(内部为电涡流原理)。5、设欲加工螺纹的螺距为2mm,若主轴的转速为60r/min(l转/秒),则进给速度应设定为120mm/min(即2mm/s)。若降低主轴的转速,进给速 度也应相应降低。改造后的车床配置A向 主轴末端回转刀架主轴卡盘主轴箱主轴编码器丝杠(控制进步进电机 刀和退刀)拖板(增量式光电编码器)
