常用阀门材质特性.docx

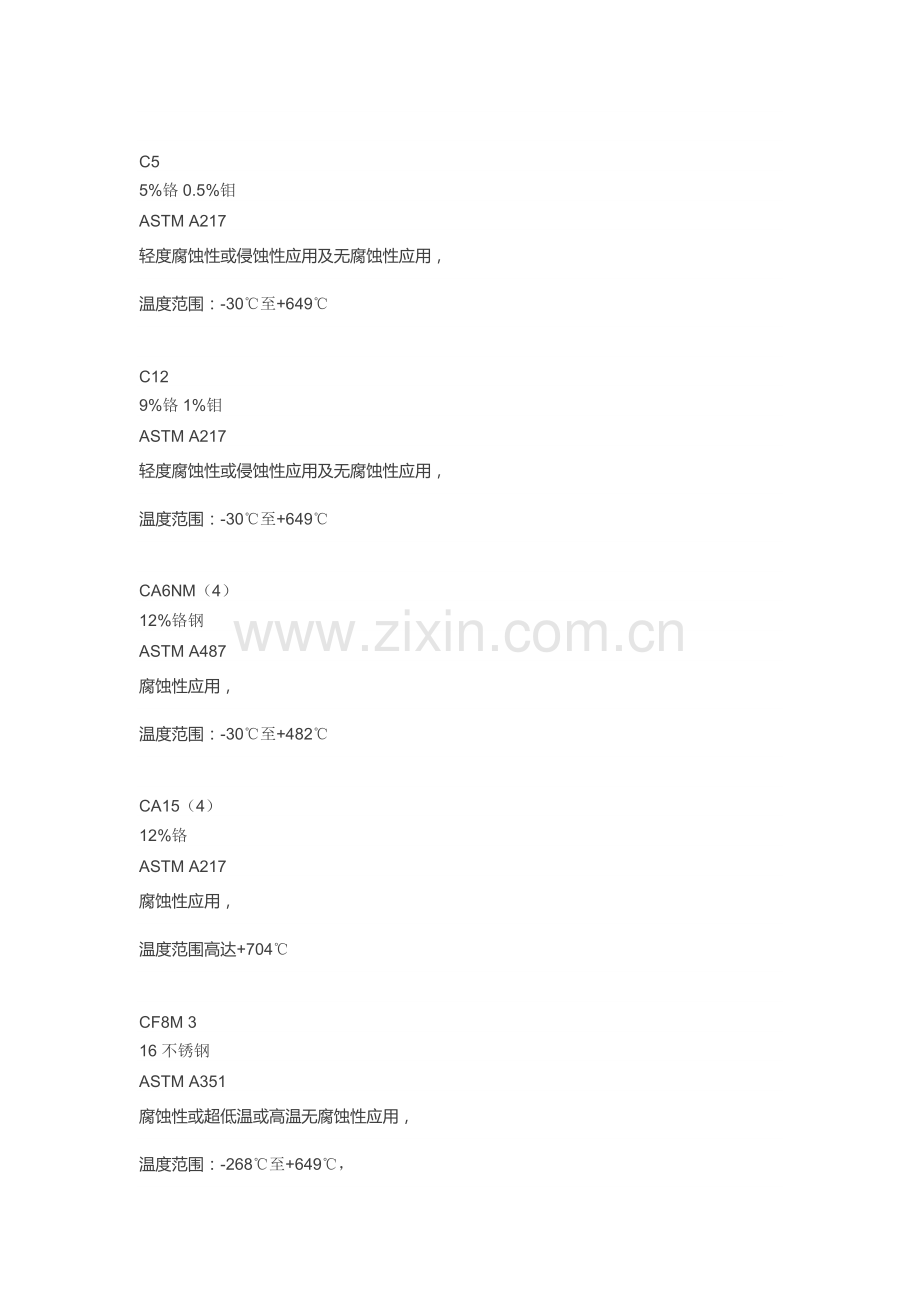

WCB碳钢ASTMA216无腐蚀性应用，包括水，油和气，温度范围：-30至+425LCB低温碳钢ASTMA352低温应用，温度低至-46不能用于温度高于+340的场合LC33.5%镍钢ASTMA352低温应用，温度低至-101不能用于温度高于+340的场合WC61.25%铬0.5%钼钢ASTMA217无腐蚀性应用，包括水，油和气，温度范围：-30至+593WC92.25铬ASTMA217无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30至+593C55%铬0.5%钼ASTMA217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30至+649C129%铬1%钼ASTMA217轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30至+649CA6NM（4）12%铬钢ASTMA487腐蚀性应用，温度范围：-30至+482CA15（4）12%铬ASTMA217腐蚀性应用，温度范围高达+704CF8M316不锈钢ASTMA351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268至+649，温度+425以上要指定碳含量0.04%及以上CF8C347不锈钢ASTMA351主要用于高温，腐蚀性应用，温度范围：-268至+649，温度+540以上要指定碳含量0.04%及以上CF8304不锈钢ASTMA351腐蚀性或超低温或高温无腐蚀性应用，温度范围：-268至+649温度+425以上要指定碳含量0.04%及以上CF3304L不锈钢ASTMA351腐蚀性或无腐蚀性应用，温度范围高达+425CF3M316L不锈钢ASTMA351腐蚀性或无腐蚀性应用，温度范围高达+454CN7M合金钢ASTMA351具有很好的抗热硫酸腐蚀性能，温度高达+425M35-1蒙乃尔ASTMA494可焊接等级。具有很好的抗所有普通有机酸和盐水腐蚀的性能。也具有很高的抗大多数碱性溶液腐蚀的性能，温度高达+400N7M哈斯特镍合金BASTMA494特别适用于处理器各种浓度和温度的氢氟酸。具有很好的抗硫酸和磷酸腐蚀的性能，温度高达+649CW6M哈斯特镍合金CASTMA494具有很好的抗强氧化环境腐蚀的性能。在高温下具有很好的特性，对甲酸（蚁酸）、磷酸、亚硫酸和硫酸具有很高的抗腐蚀性能，温度高达+649CY40因科镍合金ASTMA494在高温应用中表现很好。对于强腐蚀流体介质具有很好的抗腐蚀性能。
