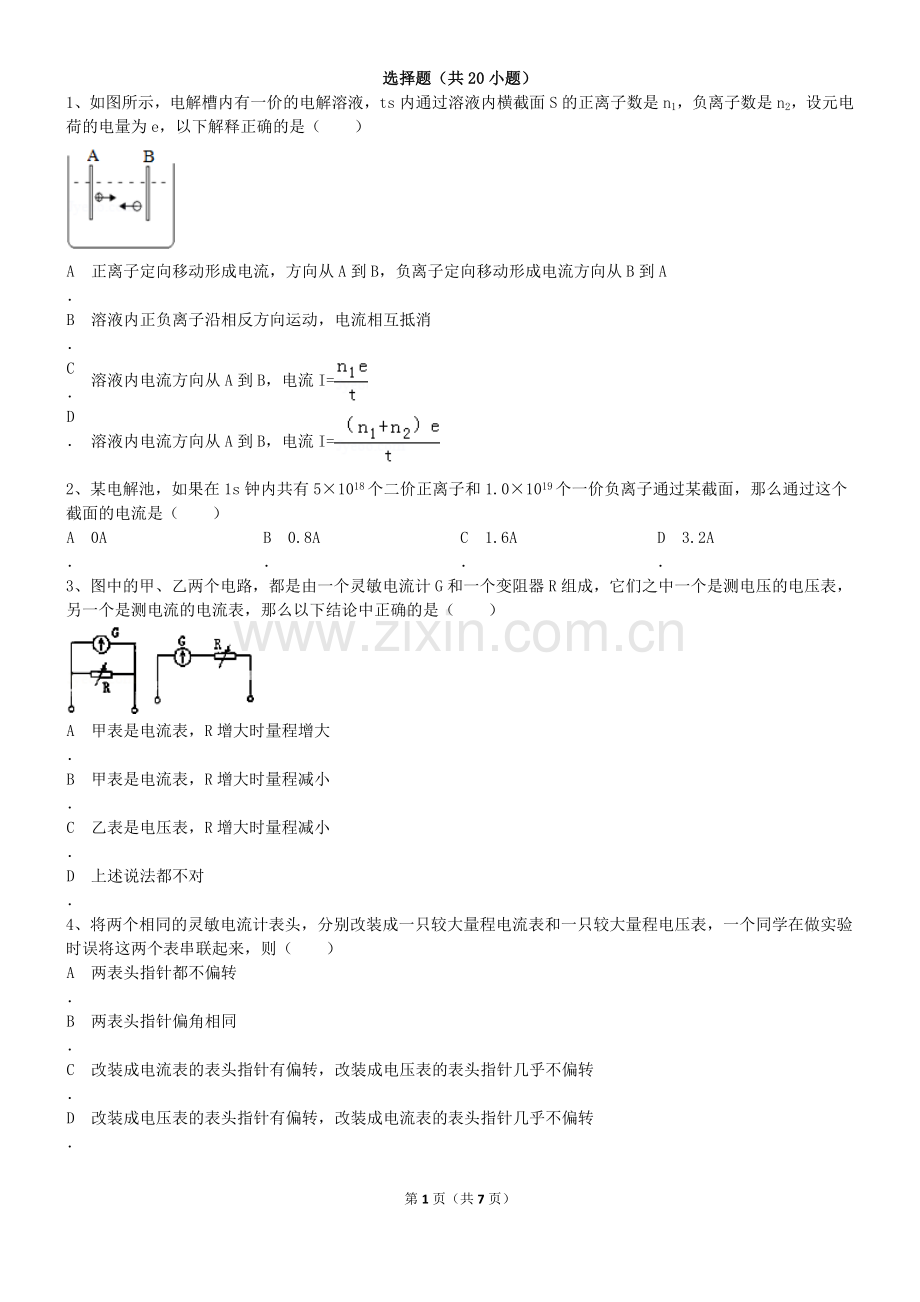

选择题（共20小题）
1、如图所示，电解槽内有一价的电解溶液，ts内通过溶液内横截面S的正离子数是n1，负离子数是n2，设元电荷的电量为e，以下解释正确的是（ ）
A．
正离子定向移动形成电流，方向从A到B，负离子定向移动形成电流方向从B到A
B．
溶液内正负离子沿相反方向运动，电流相互抵消
C．
溶液内电流方向从A到B，电流I=
D．
溶液内电流方向从A到B，电流I=
2、某电解池，如果在1s钟内共有5×1018个二价正离子和1.0×1019个一价负离子通过某截面，那么通过这个截面的电流是（ ）
A．
0A
B．
0.8A
C．
1.6A
D．
3.2A
3、图中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（ ）
A．
甲表是电流表，R增大时量程增大
B．
甲表是电流表，R增大时量程减小
C．
乙表是电压表，R增大时量程减小
D．
上述说法都不对
4、将两个相同的灵敏电流计表头，分别改装成一只较大量程电流表和一只较大量程电压表，一个同学在做实验时误将这两个表串联起来，则（ ）
A．
两表头指针都不偏转
B．
两表头指针偏角相同
C．
改装成电流表的表头指针有偏转，改装成电压表的表头指针几乎不偏转
D．
改装成电压表的表头指针有偏转，改装成电流表的表头指针几乎不偏转

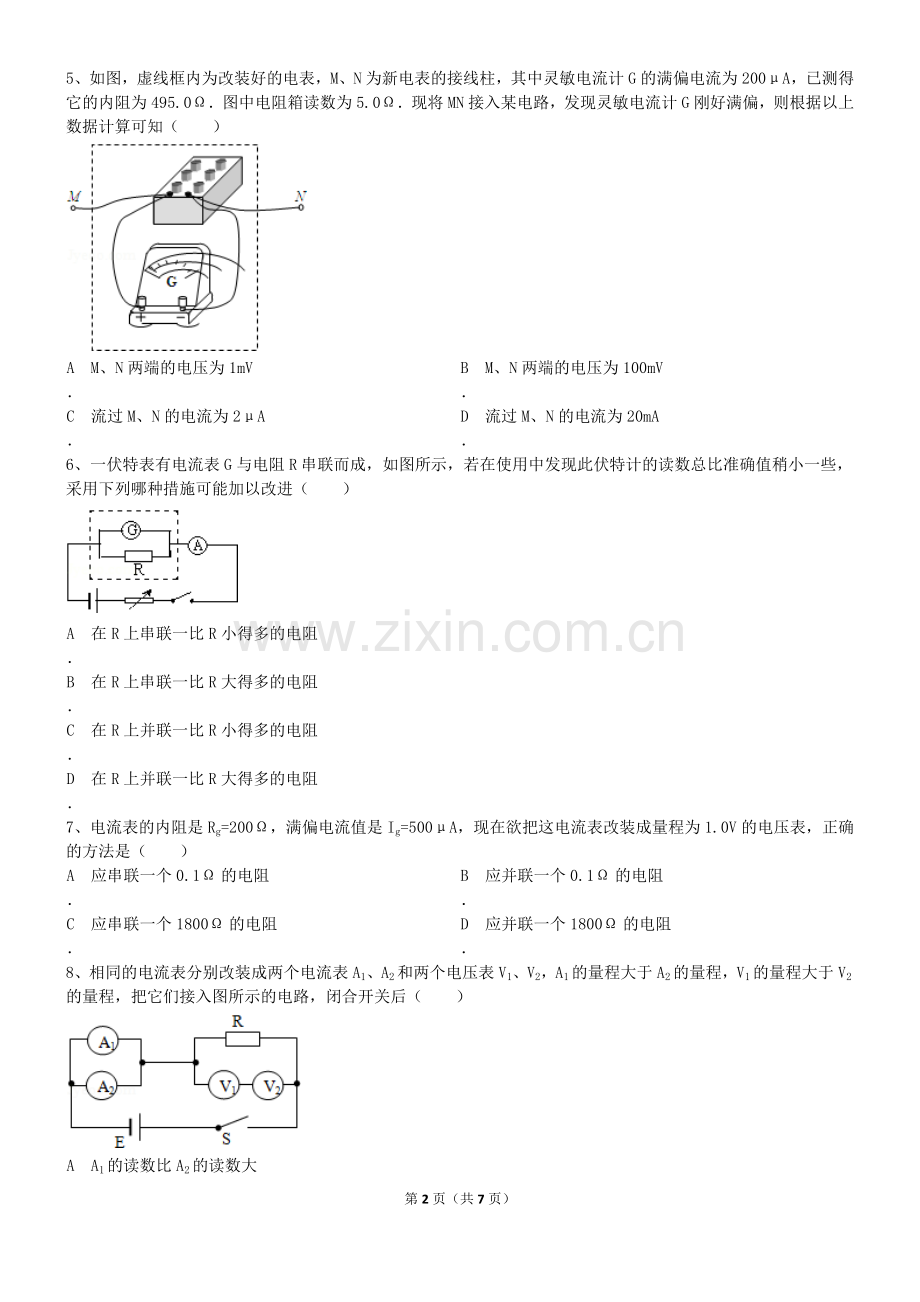

5、如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得它的内阻为495.0Ω．图中电阻箱读数为5.0Ω．现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上数据计算可知（ ）
A．
M、N两端的电压为1mV
B．
M、N两端的电压为100mV
C．
流过M、N的电流为2μA
D．
流过M、N的电流为20mA
6、一伏特表有电流表G与电阻R串联而成，如图所示，若在使用中发现此伏特计的读数总比准确值稍小一些，采用下列哪种措施可能加以改进（ ）
A．
在R上串联一比R小得多的电阻
B．
在R上串联一比R大得多的电阻
C．
在R上并联一比R小得多的电阻
D．
在R上并联一比R大得多的电阻
7、电流表的内阻是Rg=200Ω，满偏电流值是Ig=500μA，现在欲把这电流表改装成量程为1.0V的电压表，正确的方法是（ ）
A．
应串联一个0.1Ω的电阻
B．
应并联一个0.1Ω的电阻
C．
应串联一个1800Ω的电阻
D．
应并联一个1800Ω的电阻
8、相同的电流表分别改装成两个电流表A1、A2和两个电压表V1、V2，A1的量程大于A2的量程，V1的量程大于V2的量程，把它们接入图所示的电路，闭合开关后（ ）
A．
A1的读数比A2的读数大
B．
A1指针偏转角度比A2指针偏转角度大
C．
V1的读数比V2的读数大
D．
V1指针偏转角度比V2指针偏转角度大
9、如图所示是一个双量程电压表，表头是一个内阻Rg=500Ω，满刻度电流为Ig=1mA的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R1和R2分别为（ ）
A．
9500Ω，9.95×104Ω
B．
9500Ω，9×104Ω
C．
1.0×103Ω，9×104Ω
D．
1.0×103Ω，9.95×104Ω
10、用图所示的电路测量待测电阻RX的阻值时，下列关于由电表产生误差的说法中，正确的是（ ）
A．
电压表的内电阻越小，测量越精确
B．
电流表的内电阻越小，测量越精确
C．
电压表的读数大于RX两端真实电压，RX的测量值大于真实值
D．
由于电流表的分流作用，使RX的测量值小于真实值
11、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（ ）
A．
I1增大，I2不变，U增大
B．
I1减小，I2增大，U减小
C．
I1增大，I2减小，U增大
D．
I1减小，I2不变，U减小
12、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（ ）
A．
电压表读数减小
B．
电流表读数减小
C．
质点P将向上运动
D．
R3上消耗的功率逐渐增大
13、在图所示的电路中，电源电动势为E、内电阻为r．将滑动变阻器的滑片P从图示位置向右滑动的过程中，关于各电表示数的变化，下列判断中正确的是（ ）
A．
电压表V的示数变小
B．
电流表A2的示数变小
C．
电流表A1的示数变小
D．
电流表A的示数变大
14、在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（ ）
A．
灯泡L变亮
B．
电源的输出功率增大
C．
电容器C上电荷量减少
D．
电流表读数变小，电压表读数变大
15、如图所示，电流表A1（0～3A）和A2（0～0.6A）是由两个相同的电流表改装而成，现将这两个电流表并联后接入电路中，闭合开关S，调节滑动变阻器，下列说法中正确的是（ ）
A．
A1、A2的读数之比为1：1
B．
A1、A2的读数之比为5：1
C．
A1、A2的指针偏转角度之比为1：1
D．
A1、A2的指针偏转角度之比为1：5
16、在如图甲所示的电路中，L1、L2和L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关S闭合后，电路中的总电流为0.25A．则此时（ ）
A．
L1的电压为L2电压的2倍
B．
L1消耗的电功率为0.75W
C．
L2的电阻为12Ω
D．
L1、L2消耗的电功率的比值大于4：1
17图所示电路中的电源为恒流源，不管外电路的电阻如何变，它都能够提供持续的定值电流．当滑动变阻器的滑动触头向上滑动时，电压表的读数变化量与电流表的读数变化量之比的绝对值是（ ）
A．
R0
B．
R1
C．
R2
D．
不能确定
18、如图所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开关S闭合且滑动变阻器的滑动头P在a处，此时绝缘线向右偏离竖直方向．（电源的内阻不能忽略）下列判断正确的是（ ）
A．
小球带负电
B．
当滑动头从a向b滑动时，细线的偏角θ变大
C．
当滑动头从a向b滑动时，电流表中有电流，方向从上向下
D．
当滑动头从a向b滑动时，电源的输出功率一定变大
19、如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小．当开关S闭合且没有光照射时，电容器C不带电．当用强光照射R4且电路稳定时，则与无光照射时比较（ ）
A．
电容器C的上极板带负电
B．
电容器C的下极板带负电
C．
通过R4的电流变小，电源的路端电压增大
D．
通过R4的电流变大，电源提供的总功率变大
20、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则（ ）
A．
电压表读数减小
B．
电流表读数增大
C．
质点P将向上运动
D．
R3上消耗的功率逐渐增大
选择题（共20小题）
1．D 2．D 3．B 4．D 5．D 6．D 7．C 8．AC 9．B 10．BC 11．B 12．A
13．B 14．D 15．BC 16．BD 17．B 18．C 19．AD 20．AB
