2010年八年级下册物理期中测试卷问卷
时 量: 90分钟 总 分: 100
一、选择题（共20小题，每小题2分，共40分）每小题只有一个正确答案。
1、关于电流表和电压表能否直接连到电源两极上的下列说法中，你认为正确的是（ ）
A．电流表可以，电压表不可以 B．两种电表都可以
A
B
C
L1
L2
S
C．电流表不可以，电压表可以 D．两种电表都不可以
2、如右图所示，将电流表先后接在A处、B处、C处，当开关S闭合后，电流表读数情况是（ ）
A．A处最大 B．B处最大 C．C处最大 D．三处一样大
3、串联在电路中的两盏灯甲和乙，若甲灯比乙灯亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是（ ）
A．I甲=I乙 B．I甲＞I乙 C．I甲＜I乙 D．条件不足无法判断
4、实验室测导体电阻的方法叫（ ）
A．欧姆法 　 B．电阻法 C．伏安法　 D．以上都不是
5、一只标有电阻值20Ω的定值电阻，若通过的电流是0.5A，那么电阻两端的电压是( )
A．40V B．10V C．0.025V D．条件不足
6、如右图，开关S闭合后，电压表测出的电压是（ ）
A．灯L1两端的电压 B. 灯L2两端的电压
C．灯L1和L2两端的总电压 D. 以上说法均不正确
7、将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是( )
A．电阻和电流都保持不变 B．电阻不变，电流增大一倍
C．电流不变，电阻增大一倍 D．电阻和电流都增大一倍
8、根据欧姆定律可导出公式R=U/I,依此可测定导体的电阻,下列说法中正确的是( )
A. 导体的电阻与导体两端的电压成正比
B. 导体的电阻与本身的材料和属性有关,与电压、电流无关
C. 导体的电阻既与导体两端的电压成正比,又与导体中的电流成反比
D. 导体的电阻与导体中的电流成反比
9、关于电压表使用方法不正确的是（ ）
A、使用电压表的时候要先将表的指针调零
B、电压表测量电压时，必须与被测电路串联
C、电压表测量电压时，被测电压值不能超过电压表的最大量程
D、电压表测量电压时，必须与被测电路并联
10、下列事实中能说明导体的电阻跟导体的横截面积有关的是（ ）
A．长度相同的铜丝，细的比粗的电阻大
B．横截面积相同的铜丝，长的比短的电阻大
C．横截面积相同的铁丝和铜丝，铁丝可能比铜丝的电阻大
D．以上说法均不对
11、如右图所示．开关S闭合后，将电压表并联在ab处时读数是0V；并联在bc处时读数是6V，整个电路中没有电流，其电路故障是（ ）
A．L1灯丝断路 B．L2灯丝断路 C．电池耗尽无电压 D．L2灯丝短路

12、装饰用小彩灯每个两端电压不允许超过10V，问至少要串联多少只灯，才能用家庭电路做供电电源（ ）
A． 20只 B．21只 C．22只 D．23只
13、我们在用电压表测量电压时，常常先“试触”一下，这样做的目的是( )
A．判断电路是否接通了 B．检查电压表的指针是否灵活
C．判断被测量的电压是否超过量程 D．习惯性做法，没有什么目的
14、如右图所示是滑动变阻器的示意图，为了使滑片P向B端滑动时连入电路的电阻变大，那么它串联入电路时应连接的接线柱为（ ）
A. B和C B. B和D C. A和D D. A和B
15、滑动变阻器能够改变电阻，主要靠改变导线的 (     )

A. 粗细     B. 接线柱     C. 长度     D. 温度
16、小华家厨房里的电线绝缘层老化了，她妈妈用电饭锅做饭和用电炒锅炒菜时，小华突然发现厨房里的电线冒烟了，他应该首先采取的措施是 ( )
A．立即打电话119报警 B．立即到客厅中把自己家的总开关断开
C．赶紧用水把火泼灭 D．在最短的时间内跑到楼下把整栋楼的总开关断开
R1
R2
R1
R2
17、将R1、R2（R1＞R2）按照下列四种不同接法接入同一电路中，电路中电流最大的是（ ）

18、下列行为中，符合安全用电原则的是（ ）
A. 用湿手拨动开关 B. 把湿衣服晾在室外电线上
C. 发生电着火，赶紧用水扑火 D. 保持绝缘部分干燥
19、小刚用右图所示电路探究“一段电路中电流跟电阻的关系”。在实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为探究上述问题，他应该采取的唯一操作是（　　）
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数
20、如右图所示电路中,电源电压不变,开关闭合后,滑动变阻器的滑片向右端移动,则 （ ）
A. 电压表的示数和电流表的示数都增大 B. 电压表的示数和电流表的示数都减小
C. 电流表的示数减小,电压表的示数增大 D. 电流表的示数增大,电压表的示数减小

二、填空题(共5小题，每空1分，共15分)。
21、我国家庭电路的电压是 V，一节新干电池的电压是 V，对于人体而言安全电压是 。
22、下表列出了一些材料制成的长1m、横截面积为1mm2的导线在20℃时的电阻值。
导线
银
铜
铝
钨
铁
锰铜合金
镍铬合金
电阻R/Ω
0.016
0.017
0.027
0.052
0.096
0.44
1.1
根据表中数据回答：假如让你架设一条输电线路，在铝线和铁线之间，你应选用 　　；假如要选用一根金属丝来做滑动变阻器的电阻丝，在镍铬合金丝和锰铜丝之间，你应选用 。
23、已知两个电阻的阻值为R1=R2=10Ω， 则这两个电阻串联后的总电阻______Ω，这两个电阻并联后的总阻值是______Ω。
24、用伏安法测电阻的实验中,要用_______表测加在电阻上的电压应该跟电阻______联；用_______表测通过电阻的电流,它应该跟电阻串联，最后用公式R=______计算出电阻。
25、右图所示电路开关闭合时，电流表示数为0.9安，电压表示数为4.5伏，导体电阻为________欧。断开电键后，电流表示数________安，电压表示数________伏，导体电阻________欧。

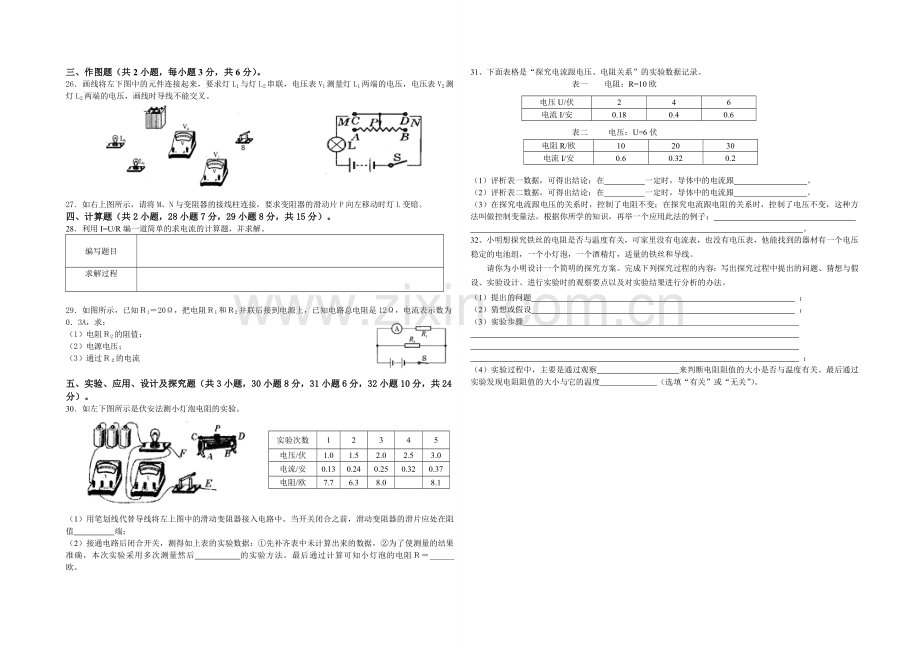

三、作图题（共2小题，每小题3分，共6分）。
26．画线将左下图中的元件连接起来，要求灯L1与灯L2串联，电压表V1测量灯L1两端的电压，电压表V2测灯L2两端的电压，画线时导线不能交叉。

27．如右上图所示，请将M、N与变阻器的接线柱连接，要求变阻器的滑动片P向左移动时灯L变暗。
四、计算题（共2小题，28小题7分，29小题8分，共15分）。
28．利用I=U/R编一道简单的求电流的计算题，并求解。
编写题目

求解过程

29．如图所示，已知Ｒ1＝20Ω，把电阻Ｒ1和Ｒ2并联后接到电源上，已知电路总电阻是12Ω，电流表示数为0．3A，求：
（1）电阻Ｒ2的阻值；
（2）电源电压；
（3）通过Ｒ２的电流

五、实验、应用、设计及探究题（共3小题，30小题8分，31小题6分，32小题10分，共24分）。
30．如左下图所示是伏安法测小灯泡电阻的实验。

实验次数
1
2
3
4
5
电压/伏
1.0
1.5
2.0
2.5
3.0
电流/安
0.13
0.24
0.25
0.32
0.37
电阻/欧
7.7
6.3
8.0

8.1

（1）用笔划线代替导线将左上图中的滑动变阻器接入电路中。当开关闭合之前，滑动变阻器的滑片应处在阻值 端；
（2）接通电路后闭合开关，测得如上表的实验数据：①先补齐表中未计算出来的数据，②为了使测量的结果准确，本次实验采用多次测量然后 的实验方法。最后通过计算可知小灯泡的电阻Ｒ＝______ 欧。

31、下面表格是“探究电流跟电压、电阻关系”的实验数据记录。
表一 电阻：R=10欧
电压U/伏
2
4
6
电流I/安
0.18
0.4
0.6

表二 电压：U=6伏
电阻R/欧
10
20
30
电流I/安
0.6
0.32
0.2

（1）评析表一数据，可得出结论：在 一定时，导体中的电流跟 。
（2）评析表二数据，可得出结论：在 一定时，导体中的电流跟 。
（3）在探究电流跟电压的关系时，控制了电阻不变；在探究电流跟电阻的关系时，控制了电压不变，这种方法叫做控制变量法。根据你所学的知识，再举一个应用此法的例子：
。
32、小明想探究铁丝的电阻是否与温度有关，可家里没有电流表，也没有电压表，他能找到的器材有一个电压稳定的电池组，一个小灯泡，一个酒精灯，适量的铁丝和导线。
请你为小明设计一个简明的探究方案。完成下列探究过程的内容：写出探究过程中提出的问题、猜想与假设、实验设计、进行实验时的观察要点以及对实验结果进行分析的办法。
（1）提出的问题 ；
（2）猜想或假设 ；
（3）实验步骤

；
（4）实验过程中，主要是通过观察 来判断电阻阻值的大小是否与温度有关。最后通过实验发现电阻阻值的大小与它的温度 （选填“有关”或“无关”）。

班级 姓名 学号

（密封线内不要答题）
……………………………………………密…………封…………线……………………………………………
2010年八年级下册物理期中测试卷答卷
得分
一、选择题（每个题只有一个正确选项，每小题2分，共40分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
答案

二、填空题（每空1分，共15分）
21、 ， ，
22、 ，
23、 ，
24、 ， ， ，
25、 ， ， ，
三、作图题（共2小题，每小题3分，共6分。请按要求作图，规范工整）
26、 27、

四、计算题（共2小题，28小题7分，29小题8分，共15分。要求写出简要的文字说明和主要步骤，只写出最后结果的不计分）
28、
编写题目

求解过程

29、

五、实验、应用、设计及探究题（共3小题，30小题8分，31小题6分，32小题10分，共24分）。
实验次数
1
2
3
4
5
电压/伏
1.0
1.5
2.0
2.5
3.0
电流/安
0.13
0.24
0.25
0.32
0.37
电阻/欧
7.7
6.3
8.0

8.1
30、

（1） 端；
（2） ，Ｒ＝______ 欧。

31、
（1） ， ；
（2） ， ；
（3）
。

32、
（1）提出的问题 ；
（2）猜想或假设 ；
（3）实验步骤

；
（4） ，

参考答案
题号
1
2
3
4
5
6
7
8
9
10
答案
C
D
A
C
B
B
B
B
B
A
题号
11
12
13
14
15
16
17
18
19
20
答案
B
C
C
C
C
B
C
D
C
B

21、220 V，1.5 V，不高于36 V
22、铝线，镍铬合金丝
23、20，5
24、电压，并，电流，U/I
25、5、0、4.5、5
26、 27、

28、符合题意即可
29、30Ω，6V,0.2A
30、
（1）连线时，保证一上一下即可，最大端；
（2）①表中未计算出来的数据是:7.8②求平均值，7.58或7.6欧都可以
31、
（1）电阻，电压成正比；
（2）电压，电阻成反比；
（3）探究影响电阻大小的因素、探究影响音调高低的因素等等均可
32、略
