能源工程技术概论复习要点.doc

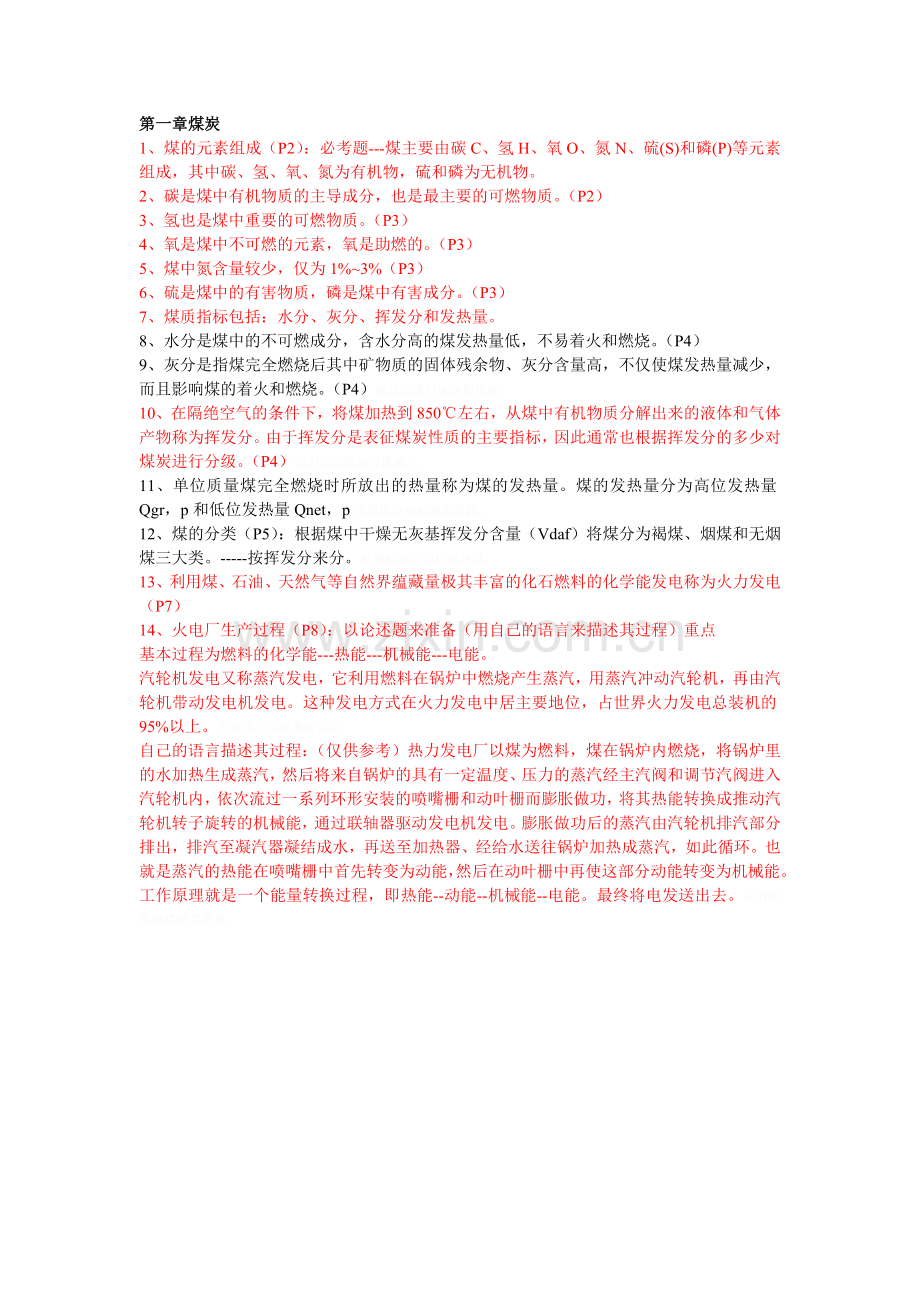

第一章煤炭
1、煤的元素组成（P2）：必考题---煤主要由碳C、氢H、氧O、氮N、硫(S)和磷(P)等元素组成，其中碳、氢、氧、氮为有机物，硫和磷为无机物。
2、碳是煤中有机物质的主导成分，也是最主要的可燃物质。（P2）
3、氢也是煤中重要的可燃物质。（P3）
4、氧是煤中不可燃的元素，氧是助燃的。（P3）
5、煤中氮含量较少，仅为1%~3%（P3）
6、硫是煤中的有害物质，磷是煤中有害成分。（P3）
7、煤质指标包括：水分、灰分、挥发分和发热量。
8、水分是煤中的不可燃成分，含水分高的煤发热量低，不易着火和燃烧。（P4）
9、灰分是指煤完全燃烧后其中矿物质的固体残余物、灰分含量高，不仅使煤发热量减少，而且影响煤的着火和燃烧。（P4）矚慫润厲钐瘗睞枥庑赖。
10、在隔绝空气的条件下，将煤加热到850℃左右，从煤中有机物质分解出来的液体和气体产物称为挥发分。由于挥发分是表征煤炭性质的主要指标，因此通常也根据挥发分的多少对煤炭进行分级。（P4）聞創沟燴鐺險爱氇谴净。
11、单位质量煤完全燃烧时所放出的热量称为煤的发热量。煤的发热量分为高位发热量Qgr，p和低位发热量Qnet，p残骛楼諍锩瀨濟溆塹籟。
12、煤的分类（P5）：根据煤中干燥无灰基挥发分含量（Vdaf）将煤分为褐煤、烟煤和无烟煤三大类。-----按挥发分来分。酽锕极額閉镇桧猪訣锥。
13、利用煤、石油、天然气等自然界蕴藏量极其丰富的化石燃料的化学能发电称为火力发电（P7）
14、火电厂生产过程（P8）：以论述题来准备（用自己的语言来描述其过程）重点
基本过程为燃料的化学能---热能---机械能---电能。
汽轮机发电又称蒸汽发电，它利用燃料在锅炉中燃烧产生蒸汽，用蒸汽冲动汽轮机，再由汽轮机带动发电机发电。这种发电方式在火力发电中居主要地位，占世界火力发电总装机的95%以上。彈贸摄尔霁毙攬砖卤庑。
自己的语言描述其过程：（仅供参考）热力发电厂以煤为燃料，煤在锅炉内燃烧，将锅炉里的水加热生成蒸汽，然后将来自锅炉的具有一定温度、压力的蒸汽经主汽阀和调节汽阀进入汽轮机内，依次流过一系列环形安装的喷嘴栅和动叶栅而膨胀做功，将其热能转换成推动汽轮机转子旋转的机械能，通过联轴器驱动发电机发电。膨胀做功后的蒸汽由汽轮机排汽部分排出，排汽至凝汽器凝结成水，再送至加热器、经给水送往锅炉加热成蒸汽，如此循环。也就是蒸汽的热能在喷嘴栅中首先转变为动能，然后在动叶栅中再使这部分动能转变为机械能。 工作原理就是一个能量转换过程，即热能--动能--机械能--电能。最终将电发送出去。謀荞抟箧飆鐸怼类蒋薔。

15、在火力发电厂中，锅炉将燃料的化学能转化为蒸汽热能、汽轮机将蒸汽热能转化为机械能、发电机将机械能转化为电能。锅炉、汽轮机、发电机并称火力发电厂的三大主机。（P10）厦礴恳蹒骈時盡继價骚。
16、火电厂三大系统：燃烧系统、汽水系统和电气系统。（P10）
17、锅炉是将燃料内的潜在能量经过燃烧释放热能或利用其他能源释放的能量，将水变成蒸汽或过热蒸汽；或将水加热变成一定温度的热水；或将有机热载体加热到一定温度而输出热能的设备。锅炉设备是火力发电厂的主要热力设备之一。其作用是：燃料在炉膛内燃烧将其化学能转变为烟气热能；烟气热能加热给水，水经过预热、汽化、过热三个阶段称为具有一定压力、温度的过热蒸汽。（P10）茕桢广鳓鯡选块网羈泪。
18、根据受热面内工质（汽、水）的不同状态以及受热面在锅炉中所处的不同位置，给出相应不同的名称。如省煤器、汽包、水冷壁、过热器、再热器等。（P10）鹅娅尽損鹌惨歷茏鴛賴。
19、锅炉的辅助设备主要包括供给空气的送风机、排除烟气的引风机、煤粉制备系统以及除渣、除尘设备等。（P10）籟丛妈羥为贍偾蛏练淨。
20、锅炉的主要生产过程可以分为燃烧放热过程和汽水加热循环过程。（P10）
21、洁净煤技术：（P20）重点
洁净煤技术是指从煤炭开发到利用的全过程中旨在减少污染排放与提高利用效率的加工、燃烧、转化及污染控制等新技术的总称。分为四类：洁净加工技术（燃烧前处理）、高效洁净转化技术（燃烧前处理）、高效洁净燃烧与发电技术（燃烧中处理）、燃煤污染排放治理技术（燃烧后处理）。預頌圣鉉儐歲龈讶骅籴。

22、洁净煤技术分类：（P21）见下图

23、燃烧前的处理主要是洗选煤、型煤和水煤浆三项技术措施。洗选煤的目的是降低原煤中的灰分、硫分等杂质的含量，并将原煤加工成质量均匀、能适应用户需要的不同品种及规格的商品煤。（P21）渗釤呛俨匀谔鱉调硯錦。
24、型煤：型煤是将粉煤或低品位煤加工成一定形状、尺寸和有一定理化性能的煤制品。型煤一般需加黏结剂。型煤是各种洁净煤技术中投资小、见效快、适宜普遍推广的技术（P22）铙誅卧泻噦圣骋贶頂廡。
25、水煤浆：水煤浆是将煤研磨成一定粒度（评价粒度为50μm左右），与水按一定质量比例混合，再添加少量的添加剂，经过强力搅拌而形成的煤水两相流浆体。（P22）擁締凤袜备訊顎轮烂蔷。
26、水煤浆的制备以浮选精煤为原料，经脱水、脱灰、磨制，加添加剂后与水混合成浆。水煤浆中煤粉颗粒的质量浓度为65%~70%，含水30%~35%，添加剂为1%~2%。（P23）贓熱俣阃歲匱阊邺镓騷。
27、洁净煤发电技术主要有循环流化床燃烧（CFBC）、增压流化床燃烧（PFBC）、整体煤气化联合循环（IGCC）、高效超临界发电等（P29）坛摶乡囂忏蒌鍥铃氈淚。
循环流化床燃烧（CFBC）
循环流化床锅炉技术作为一种新型成熟的高效低污染清洁煤技术，可以高效率地燃烧各种固体燃料（特别是劣质煤），可以直接向燃烧室加入脱硫剂控制燃烧过程中SO2的排放 蜡變黲癟報伥铉锚鈰赘。
增压流化床燃烧（PFBC）
整体煤气化联合循环（IGCC）
整体煤气化联合循环发电技术通过将煤气化生成燃料气，驱动燃气轮机发电，其尾气通过余热锅炉产生蒸汽驱动汽轮机发电，构成联合循环发电，具有效率高、污染排放低的优势。買鲷鴯譖昙膚遙闫撷凄。
高效低污染的超临界凝汽式发电
高效低污染的超临界凝汽式发电 ：凝汽式电站是技术上最成熟的传统发电技术，采用高参数、大容量机组就可以不断提高电厂热效率、降低投资和燃料消耗量 。中国已经大量采用高参数的超临界机组，采取各种措施提高机组效率和环境效益。（P30）綾镝鯛駕櫬鹕踪韦辚糴。
28、锅炉分类：（P30~P32）
Ø 按用途分类：工业锅炉、电站锅炉、船用锅炉、机车锅炉等；
Ø 按锅炉出口工质压力分类 ：常压热水锅炉、低压锅炉（≤2.5MPa）、中压锅炉（3.82MPa）、高压锅炉（9.8MPa）、超高压锅炉（13.7MPa）、亚临界锅炉（16.7MPa）、超临界锅炉（>22.1MPa） 驅踬髏彦浃绥譎饴憂锦。
Ø 按所用燃料或能源分类 ：燃煤锅炉、燃油锅炉、燃气锅炉、水煤浆锅炉、混合燃料锅炉、废料锅炉、余热锅炉、其他能源锅炉猫虿驢绘燈鮒诛髅貺庑。
Ø 按燃烧方式分类：火床燃烧（层燃）锅炉、火室燃烧（悬浮燃烧）锅炉、流化床燃烧（沸腾燃烧）锅炉、旋风炉燃烧锅炉。锹籁饗迳琐筆襖鸥娅薔。
Ø 按锅炉结构分类：锅壳锅炉、水管锅炉。
29、锅炉型号：（P33）

第一部分表示锅炉本体型式和燃烧设备或燃烧方式及锅炉容量 ；
第二部分表示介质参数 ；
第三部分表示燃料种类 。

30、燃料种类：（P34）

31、锅炉的型号例举 ：（P34）
Ø DZL4-1.25-WⅡ
表示单锅筒纵置式水管或卧式水火管链条炉排（此处有疑问），额定蒸发量为4t／h，额定蒸汽压力为1.25MPa，蒸汽温度为饱和温度，燃用Ⅱ类无烟煤的蒸汽锅炉。構氽頑黉碩饨荠龈话骛。
Ø SZS10-1.6 / 350-Y、Q
表示双锅筒纵置式室燃，额定蒸发量为10t／h，额定蒸汽压力为1.6MPa，过热蒸汽温度为350℃，燃油、燃气两用，以燃油为主的蒸汽锅炉。輒峄陽檉簖疖網儂號泶。
Ø SHX20-2.5/400-H
表示双锅筒横置式循环流化床燃烧，额定蒸发量为20t/h，额定蒸汽压力为2.5MPa，过热蒸汽温度为400℃，燃用褐煤的蒸汽锅炉尧侧閆繭絳闕绚勵蜆贅。
32、有机热载体锅炉型号：（P35）

——有机热载体锅炉型号例举：
Ø YLW-8000MW
表示燃料品种为无烟煤，额定功率为8000kW，炉体安置型式为卧式，燃烧设备为链条炉排的液相有机热载体炉。 识饒鎂錕缢灩筧嚌俨淒。
Ø YJW-6000MJ
表示燃料品种为水煤浆，额定功率为6000kW，炉体安置型式为卧式，燃烧设备为水煤浆燃烧器的液相有机热载体炉。 凍鈹鋨劳臘锴痫婦胫籴。
33、水煤浆锅炉
——水煤浆的概念 （P54~55）：水煤浆是由65%～70%的煤粉、30%～35%的水和少量的添加剂混合而成，可以像油一样泵送、雾化、储运，并可直接用于各种锅炉、窑炉的燃烧。恥諤銪灭萦欢煬鞏鹜錦。
——水煤浆锅炉的优点（P56）：水煤浆锅炉作为一项高效、低成本的洁净燃烧技术，具有以下的优点：符合国家可持续发展战略，有利于节约资源以及生态和环境保护；提高煤炭利用率；可以解决能源的运输问题；节约土地；运行成本低，自动化程度高。鯊腎鑰诎褳鉀沩懼統庫。
——水煤浆锅炉的缺点（P57）：锅炉负荷不易调节；运行稳定性差；结焦和积灰；燃烧器喷嘴的使用寿命较短。 硕癘鄴颃诌攆檸攜驤蔹。
34、——有机热载体锅炉及其供热循环系统特点（P60）：必考
获得低压高温热介质；无冷凝排放热损失，热效率较高；水处理设备及系统可以简化或省略；有机热载体锅炉房要求防护距离小，爆炸危险性小；有机热载体锅炉尾部可设置余热回收装置，充分利用烟气热量，大大提高热能利用效率；阌擻輳嬪諫迁择楨秘騖。
35、——有机热载体锅炉运行特别注意的问题：（P60）
（1）矿物油作为热载体，其加热温度受到热稳定性的限制。液相导热油锅炉在任何情况下，只允许在单相（液相）状态下工作，为此导热油锅炉的工作温度一般定为250℃，严禁超过300℃，超温而引起导热油的热分解。氬嚕躑竄贸恳彈瀘颔澩。
（2）长期运行后，矿物油黏度会急剧上升，生成的胶质体将玷污受热面内表面，影响传热，严重时会使受热面因超温而被烧坏。釷鹆資贏車贖孙滅獅赘。
（3）由于有机热载体锅炉工质温度高，故排烟温度也高，造成锅炉热效率低。
36、为了节约能源，就得降低排烟温度，解决的办法有：
①在锅炉尾部增加空气预热器。一方面可降低排烟温度（降到250℃左右），提高锅炉热效率；另一方面还可以使引风机的运行温度降低，起到保护引风机的作用，延长引风机的使用寿命。怂阐譜鯪迳導嘯畫長凉。
②在锅炉尾部增加余热锅炉及省煤器，使排烟温度降到180℃左右。
37、——煤气发生炉的分层（P61） ：
按照煤气发生炉内气化过程进行的程序，可以将发生炉内部由下向上依次分为六层，即灰层、氧化层（燃烧层）、还原层、干馏层、干燥层和空层。谚辞調担鈧谄动禪泻類。
38、——从节能环保角度理解单段炉与两段炉的区别（P64）：
单段炉产生的冷煤气对水的污染严重，特别是在净化过程中煤气直接用水来洗涤和降温，把煤气中大量的杂质带出，产生的酚水对环境污染严重；两段炉的净化采用间接冷却，水和煤气不直接接触，避免了对水的污染，更好地体现了两段炉的优越性。单段炉的气化强度比较低，两段炉在原气化层上加高了干馏层使煤炭在进入气化层时已成为半焦炭状，使煤炭气化得更完全，从煤渣中可以非常清楚地看到两段式煤气炉生产出的灰渣含炭率非常低，一般在12％左右，而单段炉在20％左右。同时新型两段式煤气发生炉的污染问题现在完全可以解决，但是解决单段式煤气炉的水污染问题仍有一定难度。嘰觐詿缧铴嗫偽純铪锩。
39、——工业窑炉的分类与用途（P66~67）：
Ø 按工艺特点分类：分为加热炉和熔炼炉两类。加热炉主要是用于完成物料的加热，提高物料的温度。熔炼炉主要用于碳金属、合金、特种金属的熔炼和提温。熒绐譏钲鏌觶鷹緇機库。
Ø 按使用能源种类分类：分为燃料炉和电炉两种。
Ø 按工作温度分类：分为高温炉、中温炉和低温炉三种。高温炉的工作温度在1 000℃以上，中温炉的工作温度在650～1 000℃之间，低温炉的工作温度低于650℃， 鶼渍螻偉阅劍鲰腎邏蘞。

第二章
1、——石油的组成（P78）：由烷烃、环烷烃、芳香烃等烃类化合物组成。
2、——石油的加工过程（P79）：出题类型---归类-正推反推
根据所需产品的不同，加工流程大致分为三种类型：
Ø 燃料型：以汽油、煤油、柴油等燃料油为主要产品。
Ø 燃料-润滑油型：除生产燃料油外，还生产各种润滑油。
Ø 石油化工类：它是提供石脑油、轻油、渣油用作生产石油化工产品的原料。
3、——主要石油产品的用途（P80）：复习级别---了解
可将其分成14大类，即溶剂油、燃料油、润滑油、电器用油、液压油、真空油脂、防锈油脂、工艺用油、润滑脂、蜡及其制品、沥青、油焦、石油添加剂和石油化学品。纣忧蔣氳頑莶驅藥悯骛。
4、——燃料油的性能指标（P81--82）：
包括黏度、含硫量、低温性能和安定性。黏度是燃料油的重要指标，黏度过高会导致燃料油的雾化性能恶化。燃料油中的含硫化合物在燃烧时会污染环境，燃料油的低温性能通常用倾点来评定 ，燃料油的安定性主要是对高黏度燃料油而言的 。颖刍莖蛺饽亿顿裊赔泷。
5、天然气主要由甲烷、乙烷、丙烷和丁烷等烃类组成，其中甲烷占80%~90%。常见天然气的4种类型为纯天然气、石油伴生气、凝析气和矿井气。濫驂膽閉驟羥闈詔寢賻。
Ø 纯天然气：从地下气层矿井中开采出来的干天然气，也称气田气，它的特点是甲烷（CH4）含量高。
Ø 石油伴生气：开采石油时的副产品，是石油开采过程中从油井获得的可燃气体，也称油田气或湿气，油田气含甲烷较低 。銚銻縵哜鳗鸿锓謎諏涼。
Ø 矿井气：又称煤层气，是伴随煤矿开采而产生的，俗称瓦斯 。
6、——开发煤层气的意义（P84）：煤层气（俗称瓦斯）是与煤伴生的非常规天然气。丰富的煤层气资源有望成为中国21世纪的接替性能源之一。21世纪大力发展煤层气工业有如下意义：挤貼綬电麥结鈺贖哓类。
①减轻我国石油和天然气的供应压力。
②能有效地改善煤矿安全生产条件。
③能有效地保护大气环境。
7、——天然气水合物的构成（P84）：
是一种新发现的能源，俗称“可燃冰”。由水分子和燃气分子构成，其中燃气分子绝大多数是甲烷，所以天然气水合物也称为甲烷水合物。天然气水合物只能存在于低温高压环境中。天然气水合物形成的最佳场所是海洋大陆架。赔荊紳谘侖驟辽輩袜錈。
8、——各种人工煤气的概念及组成（P88~89）：
Ø 液化石油气：在石油热裂化或催化裂化过程中获得的可燃气。它主要是由饱和与未饱和烷烃所组成，工业上多用丙烷液化石油气作为燃料，而丁烷液化石油气通常供家庭使用。 塤礙籟馐决穩賽釙冊庫。
Ø 高炉煤气：高炉中焦炭部分燃烧和铁矿石部分还原作用所产生的煤气。发热量很低。
Ø 发生炉煤气：煤在发生炉内与蒸汽、空气或富氧空气等气化剂经燃烧与还原等热化学过程而获得的煤气。发热量不高。裊樣祕廬廂颤谚鍘羋蔺。
Ø 地下气化煤气：将含有工业氧的空气送入在技术上不宜开采的薄煤层，或混有大量硫和矿物质的煤层巷道，使煤在地下氧化生成煤气，一般发热量也比较低 。仓嫗盤紲嘱珑詁鍬齊驁。
9、——燃煤蒸汽---燃气联合循环开发和示范项目（P93）：（可能会出题---类型及特点）
直接燃煤的燃气轮机、整体式联合循环（IGCC）、增压流化床锅炉联合循环（PFBC）、部分煤气化的混合式循环流化床联合循环、新型高温锅炉联合循环、外燃式联合循环。绽萬璉轆娛閬蛏鬮绾瀧。
第三章水能
1、水能的概念：水能是蕴藏于河川和海洋水体中的位能和动能，是洁净的一次能源、用之不竭的再生能源（P105）骁顾燁鶚巯瀆蕪領鲡赙。
2、水能资源的理论蕴藏量和可能开发的水能资源量，中国在世界各国中均居第一位。（P107）
3、水力发电是将水能直接转换成电能。(P108)
4、堤坝式是在河流地形地质条件适宜的地方建拦河坝，抬高上游河段的水位，形成水库，与下游天然水位形成落差，即可引水发电。(P108)瑣钋濺暧惲锟缟馭篩凉。
5、水电站是将水能转变成电能的工厂，其能量转换的基本过程是：水能---机械能---电能（P109）
6、将河川中水能转换成电能的常规水电站，也是通常所说的水电站。按集中落差的方法它又有三种基本形式，即堤坝式、引水式和混合式。常规水电站在水力发电中占主导地位；鎦诗涇艳损楼紲鯗餳類。
堤坝式水电站、引水式水电站、抽水蓄能式水电站（P110~P112）
7、水力发电的特点：（P115）---可能论述
1）水能是可再生能源，并且发过电的天然水流本身并没有损耗，一般也不会造成水体污染，仍可为下游用水部门利用；2）水力发电是清洁的电力生产，不排放有害气体、烟尘和灰渣，没有核废料；3）水力发电的效率高，常规水电厂的发电效率在80％以上；4）水力发电可同时完成一次能源开发和二次能源转换；5）水力发电的生产成本低廉，无需购买、运输和储存燃料，所需运行人员较少、劳动生产率较高，管理和运行简便，且运行可靠性较高；6）水轮发电机组起停灵活，输出功率增减快、可变幅度大，是电力系统理想的调峰、调频和事故备用电源；7）水力发电开发投资大，工期长；8）一般水电站需建设水库调节径流，以适应电力系统负荷的需要；9）水电站除发电外，综合利用功能显著，如防洪、灌溉、航运、城乡生活和工矿生产供水、养殖、旅游等功能；10）水能资源在地理上分布不均，建坝条件较好和水库淹没损失较少的大型水电站站址往往位于远离用电中心的偏僻地区，施工条件较困难并需要建设较长的输电线路，增加了造价和输电损失；11）对人类和生态环境有一定影响，还有可能带来地质灾害。栉缏歐锄棗鈕种鵑瑶锬。
8、海洋能发电：（P116）
海水中蕴藏着的这一巨大的动力资源的总称，它包括潮汐能、波浪能、海流能（潮流能）、海水温差能和海水盐差能等各种不同形态的能源。在海洋能中，除潮汐能和潮流能来源于星球间的引力作用以外，其余各类均来源于太阳辐射能。辔烨棟剛殓攬瑤丽阄应。

第四章核能
1、核电以其清洁、安全、高效受到世界各国的普遍重视，成为能源发展的趋势。（P122）
2、1g235U完全裂变所产生的能量为2.276×104kW·h，相当于2500kg标准煤燃烧放出的热量。(注：1kg标准煤=7000万大卡=7000×4186焦耳)（P123）峴扬斕滾澗辐滠兴渙藺。
3、核电站是利用原子核裂变产生的巨大能量进行发电的发电厂。235U是自然界存在的唯一易发生裂变的物质，所以核电站通常用它作为燃料。（P130）詩叁撻訥烬忧毀厉鋨骜。
4、压水堆核电站具有功率密度高、结构紧凑、安全易控、技术成熟、造价和发电成本较低等特点，因此它是目前国际上采用最广泛的商用核电站。（P131）则鯤愜韋瘓賈晖园栋泷。
5、——核电站对环境的影响及防护措施：（P155~P156）论述题可能性很大
核电站对环境的影响主要是指运行中对环境造成的辐射或非辐射影响。正常运行时的辐射环境影响主要来源于汽、液态流出物的排放和放射性固体废物的储存和处置，非辐射环境影响主要是废热、废水排放，与火电厂类似。胀鏝彈奥秘孫戶孪钇賻。
Ø 核电站正常运行并严格对放射性废物的处理时，其对环境产生的辐射剂量与来自天然辐射和医学治疗的剂量相比是极其微小的。燃煤电厂因燃煤时天然放射性的释放对公众产生的辐射剂量都高于同电功率的核电站。 鳃躋峽祷紉诵帮废掃減。
Ø 和其他能源工业相比，核电站的污染物排放量相对极少；核电运行成本比火电成本低1/3～1/2，应该说核能发电是一种比较安全、清洁、经济的能源。稟虛嬪赈维哜妝扩踴粜。
Ø 核电站的放射性核废物是主要的环境问题，核废物的存放现阶段仍然是举世瞩目的难题。目前常见的高放射性核废物，是采用地质深埋的方法。到现在为止，世界上仍然没有任何国家找到安全、永久处理高放射性核废料的办法。 陽簍埡鲑罷規呜旧岿錟。
防护措施：
第一道安全屏障是核燃料本身。第二道安全屏障是燃料元件的包壳。第三道安全屏障是反应堆的压力壳。第四道安全屏障是反应堆的安全壳。沩氣嘮戇苌鑿鑿槠谔應。
第五章电能
1、电力系统的定义（P160）：由生产、变换、传送、分配、消耗电能的电气设备（发电机、变压器、电力线路及各种用户端的用电设备如水泵、风机等）联系在一起组成的统一整体就是电力系统 。钡嵐縣緱虜荣产涛團蔺。
2、电力系统基本参数：（P160）
Ø 总装机容量——系统中所有发电机组额定有功功率的总和，以MW（兆瓦）计。
Ø 年发电量——系统中所有发电机组全年所发电能的总和，以MW·h（兆瓦·时）计。
Ø 最大负荷——指规定时间（一天、一月或一年）内电力系统总有功功率负荷的最大值，以MW（兆瓦）计。
Ø 年用电量——接在系统上所有用户全年所用电能的总和，以MW·h（兆瓦·时）计。
Ø 额定频率——我国规定的交流电力系统的额定频率为50Hz（赫兹）。
Ø 最高电压等级——指电力系统中最高电压等级电力线路的额定电压，以kV（千伏）计。
3、在电力系统中，除去发电机、用电设备之外的部分，称为电力网。简称电网。（P162）
4、电力系统特点：（P162）
电能不能大量储存。过渡过程非常迅速。与国民经济和全社会密切相关。
5、电力系统运行的基本要求：（P163）极有可能论述
安全可靠性、电能质量、经济性和环保 。
Ø 保证可靠地持续供电。保证可靠、不间断的供电是电力系统运行的首要任务。输出功率不足时才考虑计划限电，特别要保证交通、通信、医院等重要负荷的供电和全系统的安全性。懨俠劑鈍触乐鹇烬觶騮。
Ø 保证良好的电能质量。电能质量的指标主要有供电电压、频率、波形。电力系统的电压和频率正常是保证电能质量的两大基本指标，电压质量和频率质量一般以偏离额定值的大小来衡量。实际用电设备均按额定电压和频率设计，若电压、频率偏高或偏低都将影响用电设备运行的技术和经济指标，甚至不能正常工作。一般规定，电压偏移不应超过额定电压的±5％，电力系统运行规定频率偏移不超过±0.2Hz。謾饱兗争詣繚鮐癞别瀘。
正弦交流电的波形质量一般以谐波畸变率衡量。
三相电力系统中三相不对称的程度称为三相不平衡度。用电压或电流负序分量与正序分量的均方根值百分比表示。按标准规定，电力系统公共连接点正常电压不平衡度允许值为2％，短时不得超过4％。 呙铉們欤谦鸪饺竞荡赚。
Ø 努力提高电力系统运行的经济性。电力系统运行的经济性主要反映在降低发电厂的能源消耗、厂用电率和电力网的电能损耗等指标上。莹谐龌蕲賞组靄绉嚴减。
Ø 环境和生态保护。控制温室气体和有害物质的排放，保护水体，防止核辐射污染，减少输电线路的高压电磁场、变压器噪声及其影响等，开发利用可再生能源发电，做到能源的可持续利用和发展，以保护环境与生态。 麸肃鹏镟轿騍镣缚縟糶。
6、——直流输电的使用范围（P168）：
Ø 远距离大功率输电。
Ø 用海底电缆隔海输电或用地下电缆向负荷密度很高的大城市供电。
Ø 作为系统间联络线，用来实现不同步或不同频率的两个交流系统的互联。
Ø 用于限制互联系统的短路容量。
Ø 500kV以上使用直流输电
7、电力网的主干线和相邻电网间的联络线多采用500、330kV和220kV等级；二级输电网采用220、110kV等级；35kV既用于城市和农村的配电网，也用于大工业企业的内部电网。10kV是最常用的较低一级的高压配电电压（P171）納畴鳗吶鄖禎銣腻鰲锬。
8、电力负荷的分级（P171）可能论述
按其对供电可靠性的要求及中断供电所造成的人身伤亡、设备损坏，在政治、经济上所造成的损失和影响程度，分为三级：風撵鲔貓铁频钙蓟纠庙。
Ø 一级负荷：
指突然中断供电将造成人身伤亡；或在经济上造成重大损失，如重大的设备损坏、重大产品报废、给国民经济造成重大损失；或在政治上造成重大的影响或引起公共场所秩序严重混乱等电能用户。 灭嗳骇諗鋅猎輛觏馊藹。
特别重要的负荷是指中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所不允许中断供电的负荷。
一级负荷属于重要负荷，应保证连续供电，应有两个独立的电源供电（独立于正常电源的发电机组、干电池、蓄电池 ），还要求增设应急电源，严禁将其他负荷接入应急供电系统。 铹鸝饷飾镡閌赀诨癱骝。
Ø 二级负荷：
指突然中断供电，将在政治上、经济上造成较大损失的负荷，如中断停电将造成主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等电能用户。 攙閿频嵘陣澇諗谴隴泸。
应由两回线路供电，供电变压器也应两台。
Ø 三级负荷
为一般的电力负荷，即所有不属于一、二级负荷者。
三级负荷不属于重要负荷，对供电电源无特殊要求，允许停电的时间较长，一般由单回线路供电即可。
9、电力负荷计算方法：（P175）
需要系数法、利用系数法、二项式系数法、单位面积功率计算法、单位产品功率计算法等
需要系数法：用设备功率乘以需要系数和同时系数，直接求出计算负荷；
10、供配电系统的类型：（P181~P183）
具有总降压变电所的供配电系统，该用户设总降压变电所( HSS)，把35～110 kV的电压降为6～10 kV；具有高压配电所的供配电系统：设高压配电所( HDS)；高压深入负荷中心自供配电系统：对于大型企业或厂区面积较大的企业，采用高压直接深入负荷中心的配电方式。趕輾雏纨颗锊讨跃满賺。
11、供配电系统的接线方式（P184~185）：放射式、树干式、环形接线
12、供配电系统的质量调节方式（P187~190）：可能论述
电压调整、电压波动的有效抑制、高次谐波的抑制及无功补偿方式提高供配电系统质量。
Ø 供配电系统的电压调整 ：
（1）合理地选择变压器的分接头或采用有载调压变压器，使之在负荷变动的情况下，有效地调节电压，保证用电设备端电压的稳定。夹覡闾辁駁档驀迁锬減。
（2）合理地减少供配电系统的阻抗，以降低电压损耗，从而缩小电压偏移的范围。
（3）合理改变系统的运行方式，以调整电压偏移。
（4）尽量使系统的三相负荷均衡，以减少电压偏移。
（5）采用无功功率的补偿装置，提高功率因数，降低电压损耗，缩小电压偏移范围。
Ø 电压波动及其抑制：
治理措施：
（1）对负荷变动剧烈的大型电气设备，采用专用线或专用变压器单独供电。
（2）设法增大供电容量，减小系统阻抗。
（3）在系统出现严重的电压波动时，减少或切除引起电压波动的负荷。
（4）对大功率电孤炉的炉用变压器宜由短路容量较大的电网供电，一般是选用更高电压等级的电网供电。
（5）对大型冲击性负荷，如采取上述措施仍达不到要求时，可装设能“吸收”冲击性无功功率的静止型无功补偿装置(SVC)。SVC是一种能吸收随机变化的冲击无功功率和动态谐波电流的无功补偿装置。 视絀镘鸸鲚鐘脑钧欖粝。
Ø 电网高次谐波及其抑制：
造成因素：电网产生谐波的元件很多，例如荧光灯和高压汞灯等气体放电灯、感应电动机、点焊机、变压器和感应电炉等，都要产生谐波电压和电流。最为严重的是大型的晶闸管变流设备和大型的电弧炉，它们产生的谐波电流最为突出。 偽澀锟攢鴛擋緬铹鈞錠。
Ø 电网高次谐波及其抑制：
危害：
谐波电流通过变压器，可使变压器的铁芯损耗明显增加，从而使变压器出现过热，缩短使用寿命；
谐波电流通过电动机，不仅会使电动机的铁芯损耗明显增加，而且还会使电动机的转动发生振动现象，严重影响机械加工的产品质量；緦徑铫膾龋轿级镗挢廟。
谐波对电容器的影响更为突出，谐波电压加在电容器两端时，由于电容器对谐渡的阻抗很小，因此，电容器很容易发生过负荷甚至烧毁。騅憑钶銘侥张礫阵轸蔼。
谐波电流可使电力线路的电能损耗和电压损耗增加，计量电能的感应式电能表不正确；可使电力系统发生电压谐振，从而在线路上引起过电压，有可能击穿电气设备的绝缘；还可能造成系统的继电保护和自动装置发生误动作，并可对附近的通信设备和通信线路产生信号干扰，等等 疠骐錾农剎貯狱颢幗騮。
Ø 电网高次谐波及其抑制：
措施：
（1）三相整流变压器采用Y,d或D,y接线 ；
（2）增加整流变压器二次侧的相数 ；
（3）使各台整流变压器二次侧互有相角差 。
（4）装设分流滤波器
（5）选用D，ynll连接组别的三相配电变压器
（6）限制电力系统中接入的变流设备及交流调压装置等的容量r或提高对大容量非线性设备的供电电压，或者将“谐波源”与不能受干扰的负荷电路从电网的接线上分开 镞锊过润启婭澗骆讕瀘。
13、提高功率因数的好处：（P190）
提高设备的利用率 ；减少供配电系统的电压损失 ；减少系统的有功功率损耗 ；提高供配电系统的传输能力
14、提高功率因数的措施：（P190）
（1）提高感应电动机检修质量，防止定子与转子间气隙过大。
（2）合理选择电动机、变压器容量，使其尽量在接近最佳负荷率下运行。电动机接近满载，变压器负荷率在75%左右较合适。避免出现“大马拉小车”的现象。榿贰轲誊壟该槛鲻垲赛。
（3）采用技术措施，降低轻载设备的外加电压，如将△接线的电动机改为Y接线。或者切断空载设备电源，如电焊机空载自停装置等。邁茑赚陉宾呗擷鹪讼凑。
（4）绕线型感应电动机同步化运行。
（5）负荷联接应力求三相平衡。
（6）功率因数仍不能达到规定标准，应采用人工无功补偿装置。
15、变压器的类型：（P193）
按冷却方式分----干式、油浸式变压器；按铁芯形式分---非晶合金变压器
16、变压器合理选择原则：（P195）
Ø 1）对于符合较稳定的情况，应选择台数尽量少的大容量变压器，而不应选择多台小容量的变压器。
Ø 2）视在功率计算负荷的数值在两个标准容量等级之间时，如近期内负荷会增长，则应选大一级容量的变压器。如近期内负荷不会增加，则可选择小一级容量的变压器。嵝硖贪塒廩袞悯倉華糲。
Ø 3）对于电力使用地点分散，且相隔遥远的情况下，由于电路损失和电压降增大，可以考虑选择多台变压器分散设置。该栎谖碼戆沖巋鳧薩锭。
Ø 4）对于制冷装置用于重要场合的情况，如属于一级用电负荷时，应选择多台变压器的组合。
Ø 5）对于用电负荷随季节性变化较大时，应考虑选择多台变压器并联运行的方案。这样在用电负荷小的季节，可以切除部分变压器，减少空载损耗。劇妆诨貰攖苹埘呂仑庙。
17、变压器并联运行具有提高供电可靠性和运行经济性的优点（P196）
18、功率：（P198）
表示额定运行时电动机轴上输出的额定机械功率，单位kW或HP，1HP=0.736kW
19、泵与风机的分类（P200）：
按工作原理可分为三大类。
1）叶片式。利用装在旋转轴上的叶轮的叶片对流体做功来提高流体能量而实现输送流体的泵与风机。这类泵与风机有离心式、轴流式、混流式。此外还有漩涡泵也属于此类。臠龍讹驄桠业變墊罗蘄。
2）容积式。利用工作室容积周期性变化来提高流体能量而实现输送流体的泵与风机。这类泵与风机由于工作室内工作部件的运动不同，又有往复式和回转式之分。往复式有活塞泵、柱塞泵、隔膜泵和空气压缩机；回转式有齿轮泵、螺杆泵、滑片泵、罗茨风机、螺杆风机和水环式真空泵。鰻順褛悦漚縫冁屜鸭骞。
3）其他形式。工作原理不能归入叶片式和容积式的各种泵与风机，如喷射泵、水击泵等。
20、喷射泵（射流泵）：P205
利用高能的工作流体来抽吸混合低能态流体而实现输送流体的泵与风机
21、空压机分类---按压缩方式分P205
涡旋式
往复式
往复式
膜片式
滑片式
液环式
滚动活塞式
螺杆式
单螺杆
双螺杆
回转式
空压机
容积式
动力式
透平式
喷射式
离心式
轴流式
混流式
穑釓虚绺滟鳗絲懷紓泺。
22、空压机性能参数：（P206）
Ø 排气量：真正反映了压缩机的大小，故较多的压缩机，尤其是微型制冷与空调用压缩机，大都用排量来表示其容量的大小。隶誆荧鉴獫纲鴣攣駘賽。
Ø 排气压力：最终排出压缩机的气体表压力，单位为MPa。
Ø 排气温度：压缩机主机末级排出气体的温度为压缩机排气温度，排气温度是压缩机安全性的一个重要指标。
Ø 压缩比
Ø 轴功率（轴马力）
Ø 比功率（或比能）
23、螺杆空压机与活塞式空压机的区别：（P207）
它不存在往复惯性力和力矩，所以转速高、基础小、重量轻、振动小、运转平稳；它无活塞机中的活塞和高频振动的进排气阀，故零部件(特别是易损件)少、结构简单易于维修；同时，在转子每转之内常有多次排气过程，所以它输气均匀、压力脉动小。浹繢腻叢着駕骠構砀湊。
24、制冷压缩机的分类---按工作的蒸发温度范围分类： （P210）
①高温制冷压缩机 （-10～0）℃
②中温制冷压缩机 （-15～-10）℃
③低温制冷压缩机 （-40～-15）℃
25、制冷压缩机的性能参数主要关注（P210）：制冷量、性能系数---为了最终衡量制冷压缩机的动力经济性，采用性能系数COP，它是在一定工况下制冷压缩机的制冷量与所消耗功率之比鈀燭罚櫝箋礱颼畢韫粝。
26、电加热方式分类（P212~P214）前三种为主
Ø 电阻加热：利用电流的焦耳效应将电能转变成热能以加热物体的用电设备，如电阻炉。
Ø 感应加热：利用导体处于交变电磁场中产生感应电流（涡流）所形成的热效应使导体本身发热的用电设备，如感应电炉等。惬執缉蘿绅颀阳灣熗鍵。
Ø 电弧加热：利用电弧产生的高温加热物体，如电弧炉。
Ø 电子束加热：利用在电场作用下高速运动的电子轰击物体表面，使之被加热。进行电子束加热的主要部件是电子束发生器，又称电子枪。贞廈给鏌綞牵鎮獵鎦龐。
Ø 红外线加热
27、照明系统分类---电光源发光方法的分类：（P217）
电阻发光、电弧发光、气体发光和荧光粉发光四类 。
28、性能参数---光源的发光效率：（P217）简称为光效。光源发光效率是指一个光源所发出的光通量 φ 与该光源所消耗的电功率 P之比，单位是流明每瓦（lm/w）。嚌鲭级厨胀鑲铟礦毁蕲。
29、用需要系数法计算用电负荷（P221）必考题
用需要系数法计算用电负荷举例：
已知一小批量生产的冷加工机床组，拥有额定电压（UN）为380 V的三相电动机38台，其中，7kW的3台，4.5kW的8台，2.8kW的17台，1.7kW的l0台。试求其计算有功功率、无功功率、视在功率和电流。薊镔竖牍熒浹醬籬铃騫。
注：冷加工机床需要系数Kx=0.2，功率因数为cosφ=0.5，tanφ=1.73

第六章太阳能
1、太阳能光伏发电是太阳能利用的一种重要形式，是采用太阳电池将光能转换为电能的发电方式（P225）
2、晶体硅太阳电池技术：是当前太阳能光伏电池的主流P225
3、太阳能光伏发电的应用（P230）
重点

4、太阳能热发电的概念：（P237）指利用聚光器将低密度的太阳能汇聚到焦斑处，使其生成高密度的能量，然后由工作流体将其转化成热能，再利用热能发电的方式。太阳能热发电与火电站相比，其热力循环部分是相同的，区别在于火电站使用化石燃料获得热能，而太阳能热发电则利用太阳能产生热能。 太阳能热发电的主要方式塔式、槽式、碟式、菲涅尔式、太阳能烟囱以及太阳池发电等几种，其中已达到商业化应用水平的主要是聚焦型的塔式、槽式、碟式三种方式，前两种发电传热工质采用水，后一种采用氢气或者氦气。 齡践砚语蜗铸转絹攤濼。
5、塔式太阳能热发电系统：（P237）吸热器将太阳光能转变成热能并加热盘管内流动
