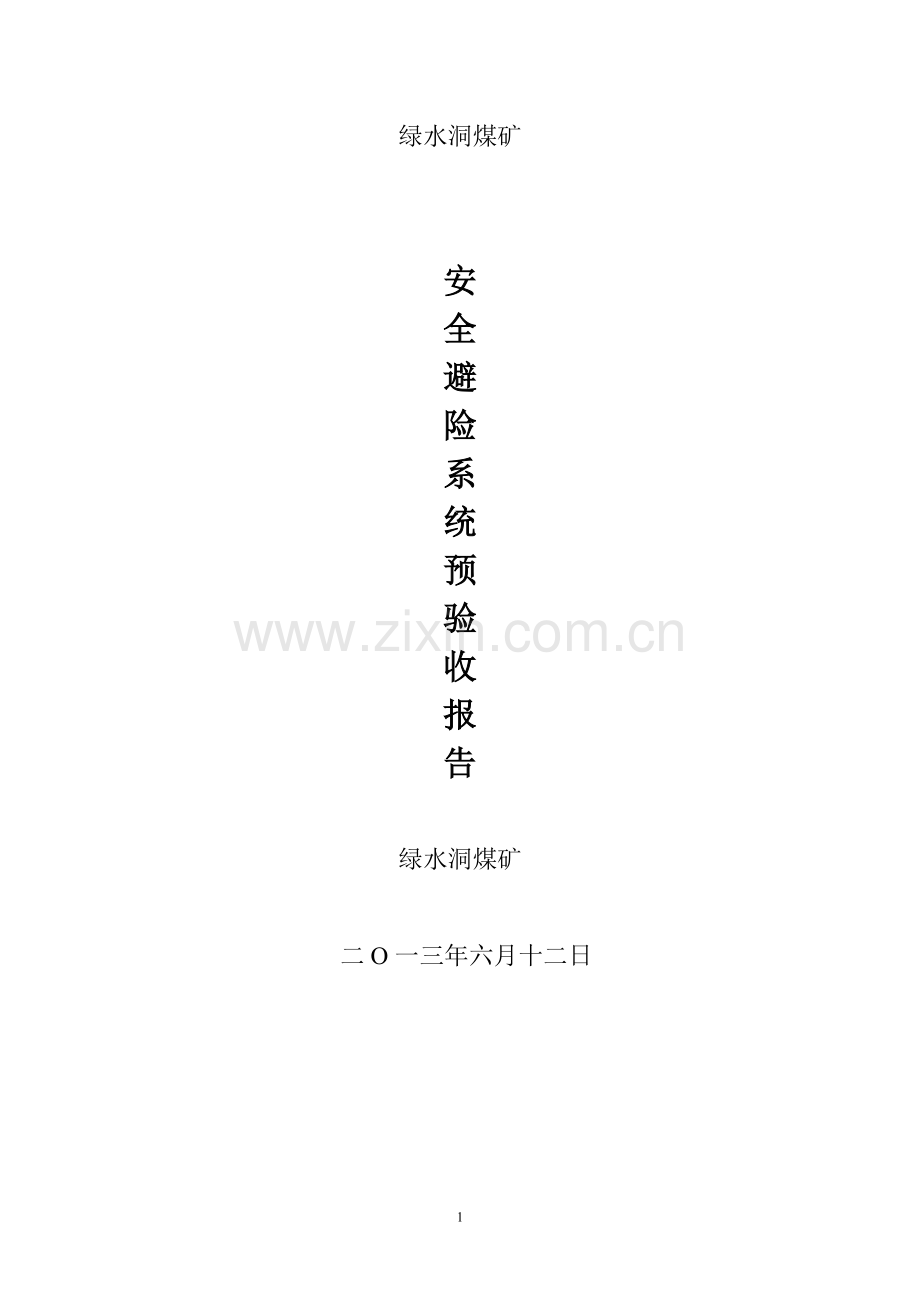

绿水洞煤矿安全避险系统预验收告(修改).doc

绿水洞煤矿

安
全
避
险
系
统
预
验
收
报
告

绿水洞煤矿

二O一三年六月十二日

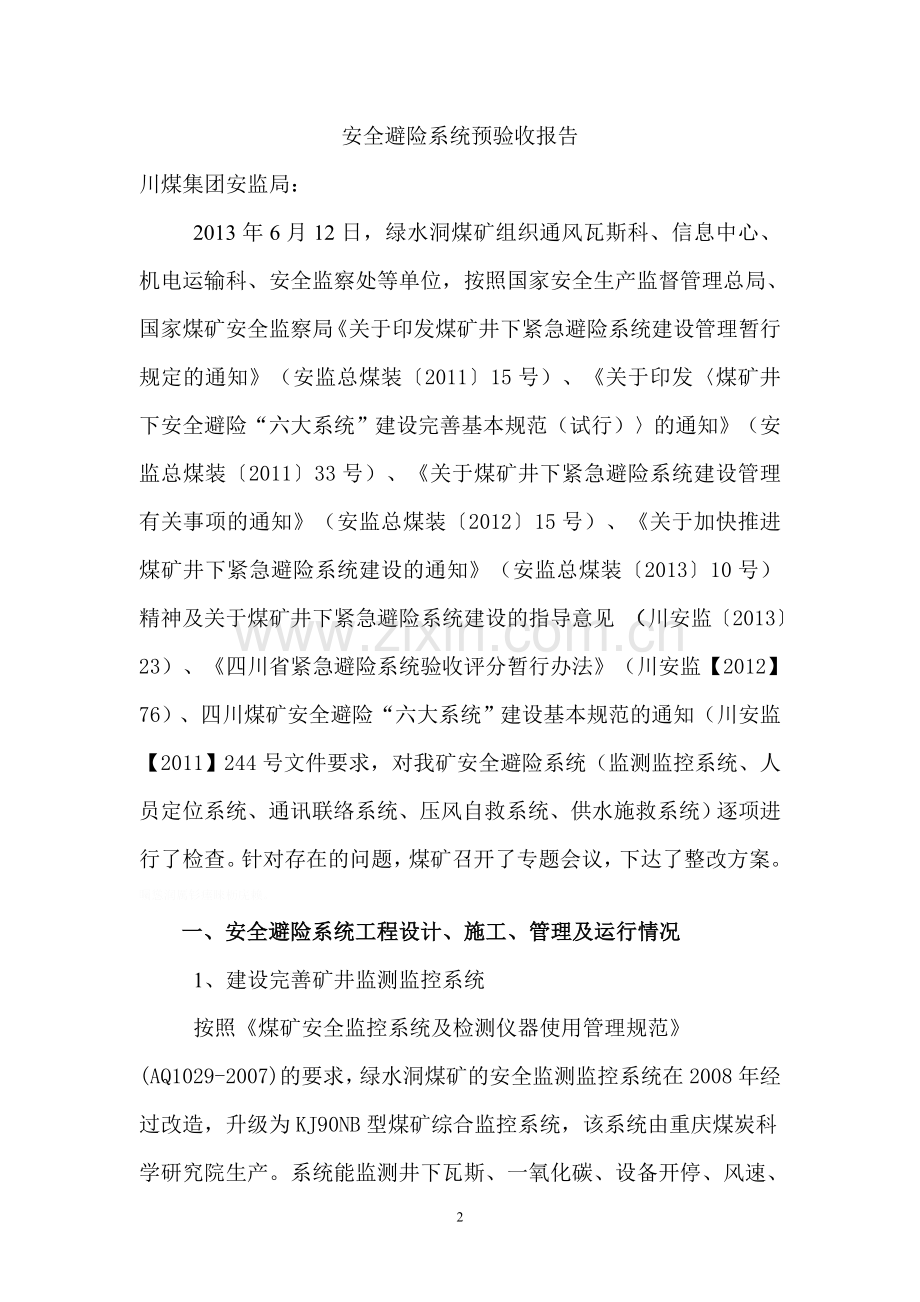

安全避险系统预验收报告
川煤集团安监局：
2013年6月12日，绿水洞煤矿组织通风瓦斯科、信息中心、机电运输科、安全监察处等单位，按照国家安全生产监督管理总局、国家煤矿安全监察局《关于印发煤矿井下紧急避险系统建设管理暂行规定的通知》（安监总煤装〔2011〕15号）、《关于印发〈煤矿井下安全避险“六大系统”建设完善基本规范（试行）〉的通知》（安监总煤装〔2011〕33号）、《关于煤矿井下紧急避险系统建设管理有关事项的通知》（安监总煤装〔2012〕15号）、《关于加快推进煤矿井下紧急避险系统建设的通知》（安监总煤装〔2013〕10号）精神及关于煤矿井下紧急避险系统建设的指导意见 （川安监〔2013〕23）、《四川省紧急避险系统验收评分暂行办法》（川安监【2012】76）、四川煤矿安全避险“六大系统”建设基本规范的通知（川安监【2011】244号文件要求，对我矿安全避险系统（监测监控系统、人员定位系统、通讯联络系统、压风自救系统、供水施救系统）逐项进行了检查。针对存在的问题，煤矿召开了专题会议，下达了整改方案。 矚慫润厲钐瘗睞枥庑赖。
一、安全避险系统工程设计、施工、管理及运行情况
1、建设完善矿井监测监控系统
按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)的要求，绿水洞煤矿的安全监测监控系统在2008年经过改造，升级为KJ90NB型煤矿综合监控系统，该系统由重庆煤炭科学研究院生产。系统能监测井下瓦斯、一氧化碳、设备开停、风速、风量、负压、温度、风门开关、瓦斯抽放管道瓦斯浓度、负压、温度、流量等环境参数。实现了对矿井安全生产的各种环境及生产工况的监测、显示、存储、报警打印功能；同时具有超限声光报警、手动远程断电、分站交叉断电、故障闭锁、历史曲线和运行记录查询等功能。在监控中心站值班室设有录音电话，并实行24h值班制，在矿调度室内设有安全监控系统的显示终端。安全监控系统已与上级安全监控网管中心联网，能实时向广能集团公司和川煤集团安全监控网络中心上传监控数据。建立有安全监控管理机构（信息中心），有专职值班人员，制定了安全监控人员岗位责任制、操作规程、值班制度、设备故障登记表、检修记录、设备台账、甲烷超限断电闭锁和甲烷风电闭锁功能测试记录、安全监控系统图等制度资料。安全监控工及检修、值班人员经培训合格，均持证上岗。聞創沟燴鐺險爱氇谴净。
2、建设完善矿井压风自救系统
按照《矿安全规程》、《煤矿井下作业人员管理系统使用规范》（AQ1048-2007）《煤矿井下作业人员管理系统通用技术条件》及（AQ6210-2007）的要求，绿水洞煤矿压风自救系统主要由地面空压机站和井下局部集中供风组成。其中地面空压机站布置在+528m水平工业广场，供风系统由2台MLGF30.4/1.0-185G螺杆式压风机(排气量 30.4 m3/min，排气压力1.0MPa)及管路组成,正常情况下，一台工作，一台备用；压风管道选用无缝钢管，主管道管径为DN200，支管管径为DN150，其他管道管径为DN50。现目前井下压风自救装置，已全部按照规定的安装地点完善到位并投入正常使用。残骛楼諍锩瀨濟溆塹籟。
3、建设完善矿井供水施救系统
按照《煤矿安全规程》、《煤矿井下安全避险“六大系统”建设完善基本要求及检查验收暂行办法》和《煤矿井下紧急避险系统建设管理暂行规定》的要求，绿水洞煤矿供水施救系统主要是在矿井现有防尘（消防）供水系统的基础上进行建设完善的。我矿供水施救系统是利用+660m地面净水处理站，经过技术改造后制造的纯净水通过管路静压到+620m水池，再通过620泵房安装的4台100D45×6卧式多级离心泵动压至+840m水池，+840m水池与+790m主井井口DN150静压水管联通，再通过井下各水平主供水管DN150、DN100和DN50管路输送到各个用水点。即：从+840m水池敷设一趟DN150专用管路到+790m、+660m、+528m、+350m主井大巷，在井下各水平需要安装供水点的地方，利用支管连接到各个用水点，输送量满足井下安全生产要求，同时为了保证人员的行动方便，供水施救系统安装点与压风自救装置安装在一起，并试水投运。供水施救系统应能在紧急情况下为避险人员供水、输送营养液提供条件。 酽锕极額閉镇桧猪訣锥。
4、建设完善矿井通信联络系统
按照《煤矿井下作业人员管理系统使用规范》（AQ1048-2007）、《煤矿井下作业人员管理系统通用技术条件》及（AQ6210-2007）的要求，绿水洞煤矿通信联络系统采用的是天地（常州）自动化股份有限公司的KTJ4I型网络调度通信系统。该系统于2011年12月1日开工建设，2011年12月16日安装调试结束开始试用，2012年7月通过验收投入使用。目前在采掘生产连队、生产职能部门、抽风机房等地面办公场所，井下车场、各采区变电所、水泵房、绞车房、采掘工作面、避灾硐室、水平最高点等地点安设了直通矿调度室的电话共150余门，采用启东市煤矿机电设备有限公司生产的KTH3型煤矿用本质安全型自动电话机，电话安设位置符合规范要求。在机房及入井通信电缆的入井口处安装了防雷接地装置及设施，配套设备符合相关标准规定，具有煤矿矿用产品安全标志。矿成立了管理机构（信息中心）负责系统的日常管理维护工作，坚持24小时值班制度，建立了相关的技术资料和管理办法，定期完善更新各种图纸资料。彈贸摄尔霁毙攬砖卤庑。
5、建设完善人员定位系统
按照《煤矿安全监控系统通用技术要求》（AQ6201—2006）的要求，绿水洞煤矿人员定位系统使用的是天地自动化股份有限公司煤科总院常州自动化研究所生产的KJ69N人员位置监测系统, 于2010年1月安装完成投入使用，2012年初进行升级改造工作，实现了对入井人员的位置监测及考勤管理。系统主要是由地面主机、数据服务器、核心交换机、光纤传输线、监测处理器、本安型不间断箱、发射器（识别卡KBE37）等组成。实现对地面调度中心即可呼叫井下某人或全部人员升井或撤离，又可响应人员求救的双向信号呼叫功能；通过点检检查功能，准确了解各岗位人员下井巡检路线及到位情况；对井下人员进行下井次数、时间、班次等多种分类统计，便以考核，并具备相应的中长期数据储存和有关报表的打印功能。可作为局矿信息管理系统(MIS)网的信息源，向MIS网提供有关人员的实时和统计信息。我矿监测监控、通讯联络、压风自救、供水施救系统、人员定位系统运行正常。 謀荞抟箧飆鐸怼类蒋薔。
6、建立完善紧急避险系统
根据《国家安全监管总局国家煤矿安监局关于印发煤矿井下紧急避险系统建设管理暂行规定的通知》(安监总煤装【2011】15号）、四川煤矿安全避险“六大系统”建设基本规范的通知（川安监【2011】244号文件、《四川省紧急避险系统验收评分暂行办法》（川安监【2012】76）要求，绿水洞煤矿的紧急避险系统于2011年10月开始建设，经四川省川煤矿山勘测设计有限责任公司进行井下紧急避险系统初步设计，截止2013年4月25日该工程已全面竣工并投入使用。紧急避险系统主要由防爆密闭门系统、气幕洗气系统、供水、排气、排水系统、空气净化系统、供电照明系统、压风供氧系统、压缩氧气供氧系统、监测监控系统、通讯系统、个体防护系统及辅助设施组成，并制定和完善设备定期检查、校准、系统功能测试、设备故障处理、硐室维护、过期食品和药品更换、培训和应急演练、操作规程、安全仪表计量检验、技术资料管理等制度。该系统能提高煤矿应急救援能力和灾害处置能力，全面提升矿山安全保障能力，当矿井发生灾害时，在无外界支持的情况下，避险人员96小时内生命安全能得到基本保障，从而为地面救援赢取更多时间。厦礴恳蹒骈時盡继價骚。
该系统自投入使用以来，按照紧急避险系统管理办法责任划分，落实机电队、救护队、通维队、信息中心等单位对+350永久避难硐室设备、设施的性能、使用效果、故障处理及维护管理等方面，做到了检查记录齐全，管理到位，责任落实到位。2013年6月12日，由矿通安副总工田紫微牵头，组织相关人员对紧急避险系统（+350永久避难硐室）的设备、设施安装、使用、维护情况及技术资料进行预验收检查。按照《四川省紧急避险系统验收评分暂行办法》（川安监【2012】76）的评分标准，通过自检，对现场检查出的问题（共7条），已及时制定整改措施，落实相关单位必须在6月16日前完成整改。（附紧急避险系统自检验收意见及验收评分表）。茕桢广鳓鯡选块网羈泪。
二、预验收小组验收情况 2013 年 6 月 12 日我矿成立“六大系统”预验收小组，对我矿井下监测监控、通讯联络、压风自救、供水施救系统、人员定位系统进行预验收，具体人员如下： 鹅娅尽損鹌惨歷茏鴛賴。
组 长： 梁立勋
副组长： 苏勇 田紫微 张海云
成 员： 周克荣 邹劲松 蒋金华 何斌 游兵 彭英豪
现将我矿安全避险系统（监测监控、通讯联络、压风自救、供水施救、人员定位系统）现状和预验收结论汇报如下：籟丛妈羥为贍偾蛏练淨。
(一)绿水洞煤矿安全避险系统预验收状况
1、安全监测监控系统采用 KJ-90NB 型矿用监测监控系统，矿井安装有监测井下瓦斯、一氧化碳、设备开停、风速、风量、负压、温度、风门开关、瓦斯抽放管道瓦斯浓度、负压、温度、流量等环境参数，实现了对矿井监测监控的全覆盖，机房设施齐全，机构人员设置到位，各项规章管理制度健全，图纸资料完善，系统运行稳定。預頌圣鉉儐歲龈讶骅籴。
现场预验收情如下：
（1）馈电传感器安装不齐全，不能对应所有控制；
（2）带式输送机下风测CO及煤雾安装不齐全；
（3） 采区回风巷的风速、甲烷传感器不齐；
（4）地面煤仓、洗选厂封闭机房、走廊上方无甲烷传感器；
（5）系统功能中报警时刻、最后一次断电区域、曲线的无极放大功能、报警日报等与验收标准不一致，系统模拟图未更新。现场评分83.5分。渗釤呛俨匀谔鱉调硯錦。
2、煤矿通讯联络系统采用KTJ4I型有线调度通讯设备，通信线路覆盖全井下，该系统具备自动报警、自动录音功能，机构人员设置到位，各项规章管理制度健全，图纸资料完善，系统可以完全满足矿井通讯需求。铙誅卧泻噦圣骋贶頂廡。
现场预验收情如下：
（1）系统交接班记录、运行使用记录、运行报告、设备入井前调试记录等资料不齐不全，系统图、设备布置图未及时更新；擁締凤袜备訊顎轮烂蔷。
（2）系缺查询位置功能。现场评分88分。
3、供水施救系统，采用+660m地面净水处理站4台多级离心泵将水动压至+840m水池，+840m水池与+790m主井井口，再通过井下各水平主供水管管路输送到各个用水点，按标准设置了供水阀门、三通等，目前井下除311运输大巷和511～515运输大巷管路尚未安装完成外，其它各工作地点管路已经实现联通，完全可以满足各处平时用水需求和灾变情况下为人员提供应急施救的需要。贓熱俣阃歲匱阊邺镓騷。
现场预验收情如下：
（1）采掘工作面、重要硐室、主要行人巷道、采区避灾路线、人员较集中地点设置有供水三通和闸阀，均为安装饮水装置，不方便人员取水饮用；坛摶乡囂忏蒌鍥铃氈淚。
（2）未建立重大问题上报及处理记录；
（3）未建立供水施救设备台账、设备故障及处理记录、巡查和检修记录；
（4）未建立每周1次供水施救系统巡检记录；
（5）未建立供水试验记录；
（6）620水处理站水处理设备达不到饮用水标准。现场评分64分。
4、压风自救系统，压风自救系统由地面空压机站和井下局部集中供风组成，其设备包括地面压风机、井下压风机、供风管网、油水分离器、三通、闸阀、自救袋等组成，其中压风管道选用无缝钢管，主管道管径为DN200，支管管径为DN150，其他管道管径为DN50。采用无缝钢管压缩空气输送到井下各个工作地点，管路敷设和压风自救装置符合规定要求，按标准设置了供气阀门，系统管理人员配备到位，各项规章管理制度健全，图纸资料完善，完全可以满足各处平时用气需求和灾变情况下为人员提供应急施救的需要。 蜡變黲癟報伥铉锚鈰赘。
现场预验收情况如下：
（1）528地面空压机站未安设直通调度室的电话；
（2）528井口主压风管路未安装油（气）水分离器，定期排放；
（3）未建立每周1次压风系统供气试验记录；
（4）未建立设备故障及处理记录、巡查和检修记录；
（5）528地面压风站未实现集中监控或设置人员值班。现场评分82分。
5、人员定位系统，采用 KJ69N 型人员定位系统，矿井装有系统主机，备用主机各一台，接收器58个，发射器（定位卡）1354个。实现了对矿井井下监测监控的全覆盖，机房设施齐全，机构人员设置到位，各项规章管理制度健全，图纸资料完善，系统运行稳定。 買鲷鴯譖昙膚遙闫撷凄。
现场预验收情如下：
（1） 没有上传至集团二级公司；
（2） 掘进及重点区域(中变、集中抽水泵房、放炮区域)安装不齐；
（3）系统缺对入井人员携卡唯一性检测功能；
（4）人员监测日报、设备使用情况报表、设备入井前调试记录、定期测试记录等资料不齐不全，模拟图、底图未及时更新；綾镝鯛駕櫬鹕踪韦辚糴。
（5）系统功能查询中缺人员身份证号、出生年月等信息。现场评分87分。
6、我矿紧急避险系统已于 2013 年 4 月底全面竣工。按设计要求，共安装防爆密闭门5道（包括硐室前、后门）；各类开关、启动器等电气设备6台；各类传感器26台；气幕喷淋装置2套；压缩氧供氧装置1套；排水排气供水装置（含供水净化装置）1套；空气净化一体机1台；压风供氧装置3套；监控摄像头3台；人员定位接收器2台；通讯电话2台（含备用1台）及其它辅助设施的配置。驅踬髏彦浃绥譎饴憂锦。
现场预验收情况如下：
（1）室外避灾路线图贴挂不平整；
（2）硐室前门第一道墙上挂牌水泥补疤及黑色印迹应抹白；
（3）水池瓷砖上的水泥印未清洗干净；水池内靠墙侧应砌瓷砖；水池底部靠饮水装置侧应凿一个排水孔（排出室内积水和饮水装置的漏水）；猫虿驢绘燈鮒诛髅貺庑。
（4）硐室前门气幕喷淋装置顶部管子上喷孔被堵塞，闸阀缺一个手柄压风气幕进气管不平直；
（5）避灾硐室内积尘较厚，应清扫干净并抹净设备、设施上的灰尘，及硐室灭火器容量小于40kg；
（6）硐室后门辅助硐室有一盏照明灯不亮；
（7）资料方面主要是培训、考试资料不齐全，部分资料未履行签字、盖章手续。现场评分：95分。
(二) 绿水洞煤矿安全避险系统预验收存在问题落实整改情况
绿水洞煤矿于6月12日将安全避险系统自检情况进行了汇总，将所有存在的问题进行了分类管理，对于能够由矿独立整改的项目，全部按照“五落实”进行了整改和复查验收。对于系统自身存在的问题或需要厂家、公司进行配合整改的项目，已指定负责人落实整改方案和与相关联系人协商。锹籁饗迳琐筆襖鸥娅薔。
（三）绿水洞煤矿安全避险系统预验收结论
依据《煤矿安全规程》、《国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》(安监总煤装【2010】146号）、《国家安全监管总局国家煤矿安监局关于印发煤矿井下紧急避险系统建设管理暂行规定的通知》(安监总煤装【2011】15号）和《国家安全监管总局国家煤矿安监局关于印发煤矿井下安全避险“六大系统”建设完善基本规范（试行）》的通知》（安监总煤装[2011] 33号）的要求，我矿制定了煤矿监测监控系统、压风自救系统、供水施救系统、通信联络系统、人员定位系统验收标准。参加预验人员以高度的责任感和务实的工作态度，对照标准逐项进行了认真的检查，对查出的问题进行了及时处理，根据复查结果，我矿监测监控系统、压风自救系统、供水施救系统、通信联络系统、人员定位系统建设安装使用到位，基本合格。 構氽頑黉碩饨荠龈话骛。
特申请上级行业领导对我矿进行验收。

绿水洞煤矿

2013 年 6 月 16 日

附件一：
绿水洞煤矿安全避险“六大系统”—紧急避险系统
自检验收意见
根据国家关于《关于煤矿井下紧急避险系统建设管理有关事项的通知》（安监总煤装【2012】15号）、《煤矿井下安全避险“六大系统”建设完善基本规范》（川安监【2011】244号）和《关于煤矿井下紧急避险系统建设的指导意见》(川安监【2013】23号)等文件要求，绿水洞煤矿对井下紧急避险系统进行了自检验收。輒峄陽檉簖疖網儂號泶。
绿水洞煤矿的井下紧急避险系统于2011年10月开始建设，经四川省川煤矿山勘测设计有限责任公司进行井下紧急避险系统初步设计，截止2013年4月25日该工程已全面竣工。尧侧閆繭絳闕绚勵蜆贅。
井下紧急避险系统主要由防爆密闭门系统、气幕洗气系统、供水、排气、排水系统、空气净化系统、供电照明系统、压风供氧系统、压缩氧气供氧系统、监测监控系统、通讯系统、个体防护系统及辅助设施组成。该项目建设完成后，能提高煤矿应急救援能力和灾害处置能力，全面提升矿山安全保障能力，能最大限度保障矿井人员生命安全。当矿井发生灾害时，在无外界支持的情况下，避险人员96小时内生命安全能得到基本保障，从而为地面救援赢取更多时间。识饒鎂錕缢灩筧嚌俨淒。
一、验收主要内容
根据四川煤矿井下安全避险六大系统验收标准要求，对井下紧急避险系统进行了验收。
1.紧急避险系统管理部分
避险系统要有正规的设计和设备功能测试报告，且内容完整并符合相关规定；要有符合实际的应急预案，并每年至少进行1次实际演练，要求职工掌握相关知识，提高紧急避灾的能力；制定和完善管理制度，包括机构人员组成、岗位责任制、值班、设备定期检查和校准、系统功能测试、设备故障处理、硐室维护、过期食品和药品更换、培训和应急演练、操作规程、安全仪表计量检验、技术资料管理等制度；技术档案中要按规定完善件配品更换、培训演练等相关信息及应急预案，以及紧急避险设施的设计、安装、验收、使用、维护、配在系统布置图、矿井灾预防与处理计划、采区设计及作业规程中应包括紧急避险系统的相关内容。凍鈹鋨劳臘锴痫婦胫籴。
2.井下避险系统设备部分
目前井下避险系统主要安装的设备有：防爆密闭门5道（包括硐室前、后门）；各类开关、启动器等电气设备6台；甲烷、一氧化碳等各类传感器23台；气幕喷淋装置2套；压缩氧供氧装置1套；排水排气供水装置（含供水净化装置）1套；空气净化一体机1台；压风供氧装置3套；监控摄像头3台；人员定位接收器2台；通讯电话2台（含备用1台）；打包马桶3个；正压氧气呼吸器2台；苏生器1台；备用隔离式自救器96台；多功能担架2副；急救箱2个；工具箱（含工具）2个；血压计1套及铜制工具各1套（含铜锹、铜镐）。恥諤銪灭萦欢煬鞏鹜錦。
以上均规定相关单位负责紧急避险系统设备、设施的管理、检查及日常维护工作，做到了检查记录齐全，管理到位，责任落实到位。鯊腎鑰诎褳鉀沩懼統庫。
二、 存在的问题：
1. 避灾硐室方向指示牌缺5块，要求牌板背后墙要抹平；
2. 室外避灾路线图贴挂不平整；
3. 水池瓷砖上的水泥印未清洗干净；水池内靠墙侧应砌瓷砖；水池底板靠饮水装置侧应凿一个排水孔（排出室内积水和饮水装置的漏水）；硕癘鄴颃诌攆檸攜驤蔹。
4. 硐室前门气幕喷淋装置顶部管子上喷孔被堵塞，闸阀缺一个手柄，压风气幕进气管不平直；
5. 避灾硐室内积尘较厚，应清扫干净并抹净设备、设施上的灰尘，及硐室灭火器容量小于40kg；
6. 硐室后门辅助硐室有一盏照明灯不亮；
7. 资料方面主要是培训、考试资料不齐全，部分资料未履行签字、盖章手续。
三、验收结论：
得分95分，合格。
验收人员签字：
附件二：
附表：

四川省煤矿紧急避险系统验收评分表
检查单位：
四川华蓥山广能（集团）有限责任公司
结论：
95
矿井名称
四川华蓥山绿水洞煤矿
核定生产能力
120万吨　
瓦斯等级
突出　
矿井主要灾害
瓦斯、突出、火

生产水平
350　
井下最大人数
200　
系统设计单位
川煤矿山勘测设计有限责任有限公司　
系统设计单位资质证号

检查项目
检查标准
检查方法
检查结果
标准分
评分办法
得分
一、系统设计

10

10　
1、有无正规设计。
必须有正规设计。
查阅资料
2
一项不符扣2分
2
2、设计单位有无资质。
必须有设计资质。
查阅资料
2
一项不符扣2分
2
3、设计内容是否完整。
内容完整并符合相关规定，有备案文件。
查阅资料
2
一项不符扣2分
2
4、功能测试报告
必须有矿出具的功能测试合格的报告
查阅资料
4
一项不符扣2分
4
二、避难硐室位置及支护

10

10　
（一）永久避难硐室

6

1、设置地点
布置在稳定岩层中时，前后20m范围内巷道顶板完整、支护完好；布置在煤层中时，有控制瓦斯涌出和煤层自燃措施；安全出口符合相关规定；不受采动影响。
现场检查
2
一项不符扣2分
　2
2、额定避难人数
20≤人数≤100。
现场检查
1
不符扣1分
　2
3、支护方式及材料
硐室及巷道前后20m范围内采用锚喷、砌碹等不燃性材料进行支护。
现场检查
2
一项不符扣2分
　2
（二）煤与瓦斯突出矿井临时避难硐室、移动救生舱

4

　4
1、设置地点
设置位置符合设计要求； 距工作面≤500m范围内 ；若在煤层中应有防瓦斯涌出和煤层自燃措施；前后20m范围内巷道顶板完整、支护完好，安全出口符合相关规定。
现场检查
2
一项不符扣1分
　2
2、额定避难人数
临时硐室：10人≤人数≤40人。
现场检查
1
不符扣1分
　1
移动舱：小型≤8人；8人＜中型＜16人。
3、支护方式及材料
硐室（移动舱）前后20m范围内采用锚喷、砌碹等不燃性材料进行支护。
现场检查
1
一项不符扣0.5分
1　
（三）其它矿井临时避难硐室、移动救生舱

4

　4
1、设置地点
设置位置符合设计要求；距采掘工作面≤1000m，若在煤层中要有防瓦斯涌出和煤层自燃措施；前后20m范围内巷道顶板完整、支护完好，符合安全出口的要求。
现场检查
2
一项不符扣1分
2　
2、额定避难人数
临时硐室：10人≤人数≤40人。
现场检查
1
不符扣1分
　1
移动舱：小型≤8人；8人＜中型＜16人。
3、支护方式及材料
硐室（移动舱）前后20m范围内采用锚喷、砌碹等不燃性材料进行支护。
现场检查
1
一项不符扣0.5分
1　
三、硐室建设工程

20

　20
（一）生存室
1. 永久:净高和宽≥2m,每人有效使用面积≥1.0m2；2. 临时:净高≥1.85m,每人有效使用面积≥0.9 m2；3. 两趟单向排气管和一趟单向排水管及手动阀门。

现场检查
6
一项不符扣2分
　6
（二）过渡室
1. 永久:净高≥2m、面积≥3.0m2；2. 临时:净高≥1.85m、面积≥2.0 m2；3. 压缩空气幕和压气喷淋装置；4. 单向排水和排气管及手动阀门。

现场检查
4
一项不符扣2分
　4
（三）硐室形状与颜色
拱形或梯形、内部为浅色。

现场检查
1
一项不符扣0.5分
　1
（四）防水措施
硐室地面高于巷道底板不小于0.2m。

现场检查
1
不符扣1分
　1
（五）密闭门
1. 防护密闭门(观察窗)；2. 开闭灵活、密封可靠，能够里外锁死；3. 密闭墙掏槽深度不小于0.2m（煤层中不小于0.5m）。4. 向外开启。

现场检查
4
一项不符扣2分
　4
（六）安全出口
具备应急逃生出口或采用2个安全出入口。有条件的矿井应当将安全出入口或应急逃生出口分别布置在2条不同巷道中。如果布置在同一条巷道中，2个出入口的间距应当不小于20米。

现场检查
2
一项不符扣2分
　2
（七）压风、供水、监测监控、人员定位、通讯和供电管线保护措施
保护距离≥20m。

现场检查
2
一项不符扣0.5分
　2
四、避难硐室（移动舱）功能设施

40

　35
（一）氧气供给
压缩氧或自生氧，供氧量不低于0.5升/分钟·人，氧气含量应在18.5%～23.0%之间。
现场检查
2
一项不符扣2分
　2
（二）压风自救系统
压风管路应设减压、消音、过滤装置和控制阀，出口压力0.1～0.3MPa，供风量≥0.3m3/min•人，连续噪声≤70dB（A）。
现场检查
2
一项不符扣1分
　2
（三）供水施救系统
供水管路应有专用接口、供水阀门和水质净化装置。
现场检查
2
一项不符扣1分
　2
（四）人员定位
实时监测进出紧急避险设施的人员情况。

2
一项不符扣2分
　2
（五）安全监测监控
配备独立的内外环境参数检测或监测仪器，并同矿井监控系统联通。

2
一项不符扣1分
　2
（六）通讯联络系统
直通电话，无线通讯或应急通讯。

2
一项不符扣1分
　2
（七）有毒有害气体处理
处理CO2能力不低于0.5L/分站•人；处理CO能力应保证在20min内将CO浓度由0.04%降到0.0024%以下。
查看相关设备
2
一项不符扣1分
　2
（八）温湿度控制
温度不高于35℃；湿度不大于85%；保证紧急避险设施不低于100Pa的正压状态。
查看相关设备
2
一项不符扣1分
　2
（九）独立的内外环境参数监测
1、生存室：O2、CO、CO2、CH4、温度、湿度监测。
现场检查
4
一项不符扣1分
4　
2、过渡室：O2、CO监测。

3、外界：O2、CO、CO2、CH4监测。

（十）自救器
有效防护时间不少于45min的隔绝式压缩氧自救器，数量为额定人数的120%。
现场检查
2
一项不符扣1分
　2
（十一）照明
一体式矿灯、矿用防爆日光灯和应急照明。
现场检查
2
一项不符扣1分
　1
（十二）其它设备、设施及仪器仪表
必须有煤安标志。

2
一项不符扣1分
　2
（十三）排泄物收集
集便器。
现场检查
2
一项不符扣1分
　2
（十四）消防器材
消防器材的种类、规格、数量符合设计要求，灭火器必须在保质期内。宜采用干粉灭火器，且容量不少于40㎏。
现场检查
2
一项不符扣1分
　1
（十五）工具箱
担架、隔绝式正压氧气呼吸器、自动苏生器、铜锤、铜锹、铜镐、拐棍、扳子、钳子、螺丝钉等。
现场检查
2
一项不符扣1分
　2
（十六）急救箱
绷带、纱布、速效救心丸、云南白药、剪刀、血压计、注射器等。
现场检查
2
一项不符扣1分
　2
（十七）基本生存保障
食品不少于5000kJ/人·天，饮用水不少于1.5L/人·天。
现场检查
2
一项不符扣1分
　2
（十八）动力保障
配备在紧急情况下满足基本生存条件的动力供应设施，如矿用隔爆型备用电池箱，矿用隔爆兼本安直流稳压电源。
现场检查
2
一项不符扣1分
　2
（十九）指示牌
硐室（救生舱）入口标识牌、巷道指示牌、硐内操作指示牌、操作规程。
现场检查
2
一项不符扣1分
　0
五、紧急避险系统管理

20

（一）应急预案
有符合实际的应急预案，每年至少进行1次实际演练，职工掌握相关知识；避灾路线标识清楚。
查看资料和现场检查
2
一项不符扣1分
2　
（二）自救器
自救器的配置数量、类型、防护时间符合相关规定；职工熟练掌握使用方法。
现场检查
2
一项不符扣1分
2　
（三）管理制度
包含机构人员配备、岗位责任制、值班、设备定期检查和校准、系统功能测试、设备故障处理、硐室维护、过期食品和药品更换、培训和应急演练、操作规程、安全仪表计量检验、技术资料管理等制度。
查阅资料
4
一项不符扣1分
3　
（四）技术档案
紧急避险设施设计、安装、验收、使用、维护、配件配品更换、培训演练等相关信息及应急预案、系统布置图、矿井灾害预防与处理计划、采区设计及作业规程中应包含紧急避险系统的相关内容。
查阅资料
2
一项不符扣1分
2
检查人员（签字）：
检查日期：

说明：在自救器额定时间内，能步行到达地面未建避难硐室和设置移动救生舱的矿井，只考核第五项相关内容。

20
