第三课 飞机模型

教学目的：
1、进一步学会各种草图编辑命令的使用。
2、学习旋转、拉伸命令的用法。
3、学会使用阵列、镜像、移动等工具的使用方法。
4、学习抽壳命令的用法。

本课难点：
飞机模型是个对称的物体，所以在制作过程中很多地方可以使用镜像，如何选好参考面，是使用镜像的关键，也是本课的难点。

制作步骤：
1、打开3Done软件，新建文件，取名飞机模型。如图1所示。

图1
2、首先我们来制作机身。

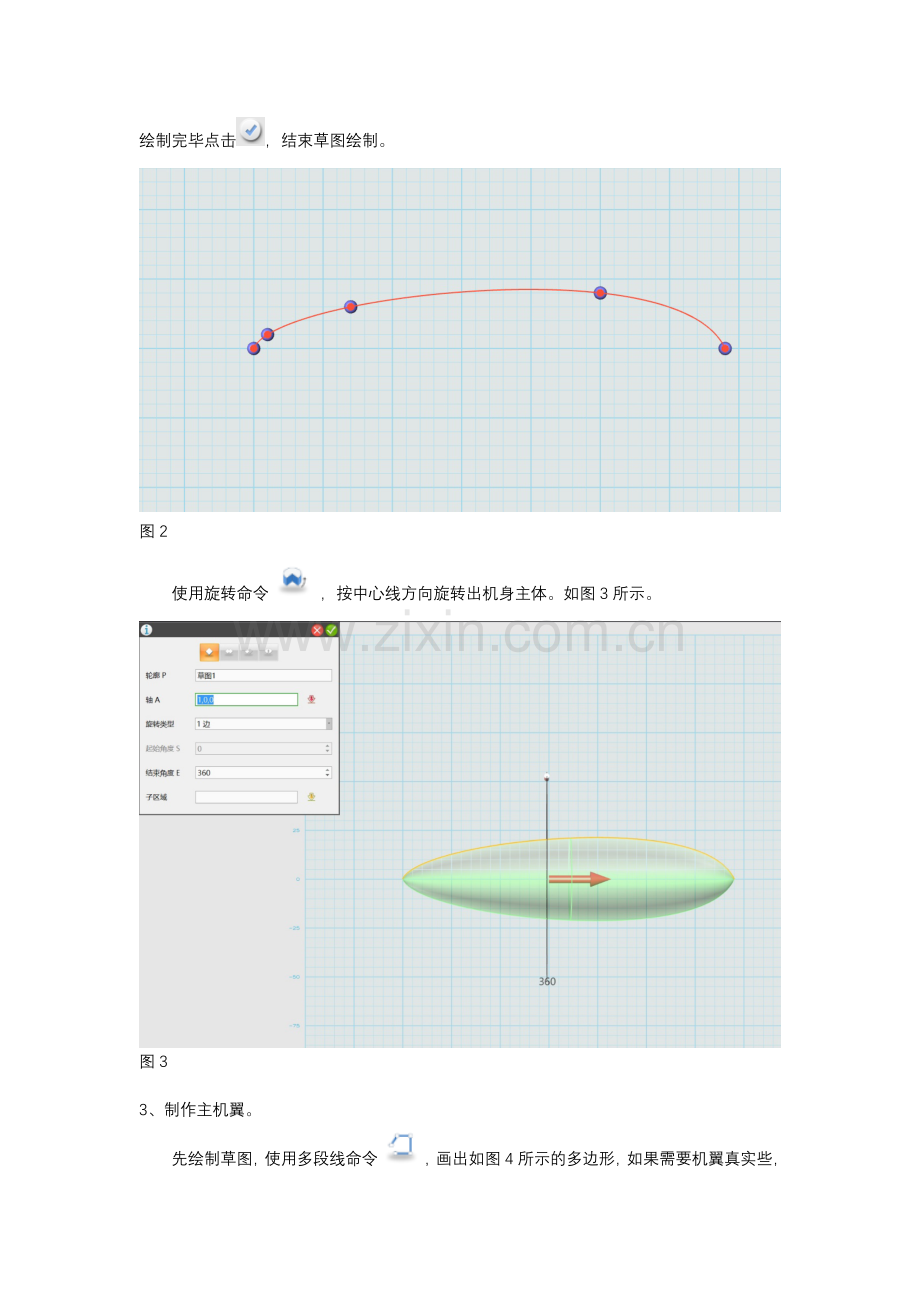

绘制机身主体草图。选择通过点绘制曲线命令，在平面上绘制如图2的曲线。绘制完毕点击，结束草图绘制。

图2
使用旋转命令，按中心线方向旋转出机身主体。如图3所示。

图3

3、制作主机翼。
先绘制草图，使用多段线命令，画出如图4所示的多边形，如果需要机翼真实些，可以适当加大机翼。

图4
使用拉伸工具，设置机翼厚度为3。如图5所示。

图5
使用圆角工具，将机翼的迎风面设置成圆角，如图6所示。

图6
使用镜像工具，可以选择左参照面，也可以选择右参照面，复制出另一边的机翼。如图7所示。

图7
使用移动工具，根据中心线位置，将另一侧的机翼调整到机身对称的位置，如图8所示。效果如图9所示。

图8

图9
4、接下来我们制作飞机的垂直尾翼。
首先使用多线段工具绘制如图10、图11的草图。

图10

图11
使用拉伸工具，拉伸类型选择对称，按图12、图13所示的方向设置值为1.5进行拉伸。

图12

图13
5、接下来制作水平尾翼。
使用多线段工具绘制草图。如图14所示。

图14
使用镜像工具，平面选择垂直尾翼侧面，复制出另外一边的水平尾翼，如图15所示。

图15
使用移动工具，微调左边水平尾翼的位置，使两边对称。如图16所示。

图16
使用拉伸工具，分别将左右两边的水平尾翼进行拉伸，当然此处也可以做完整的一边，再使用镜像工具，复制到另一边也可以。如图17所示。

图17
使用圆角工具，将尾翼的迎风面，都进行圆角处理。如图18、图19、图20、图21所示。

图18

图19

图20

图21
6、接下来我们制作飞机的发动机。
首先绘制草图，使用多线段和直线工具，绘制如图22的图形，完成后点结束草图编辑。

图22
使用旋转工具，绘制如图23所示的图形。

图23
接下来，使用抽壳工具，选择好开放面，数值设置－1.5进行抽壳。如图24所示。

图24
使用圆角工具，将发动机正面进行圆角处理，数值选0.8。如图25所示。

图25
使用阵列工具，数量设置为2，距离设置为100，按图26所示方向，制作出另外一个引擎。

图26
7、接下来我们制作驾驶室。
使用多端点曲线工具和直线工具，绘制草图，如图27所示。

图27
使用镜像工具，将草图复制成图28所示的样子。

图28
使用移动工具，选择动态移动方式，调整草图面的角度。如图29所示。

图29
使用拉伸工具，使用减运算，制作出驾驶室。如图30所示。

图32
这样就基本完成模型飞机的制作，图30。

图31
