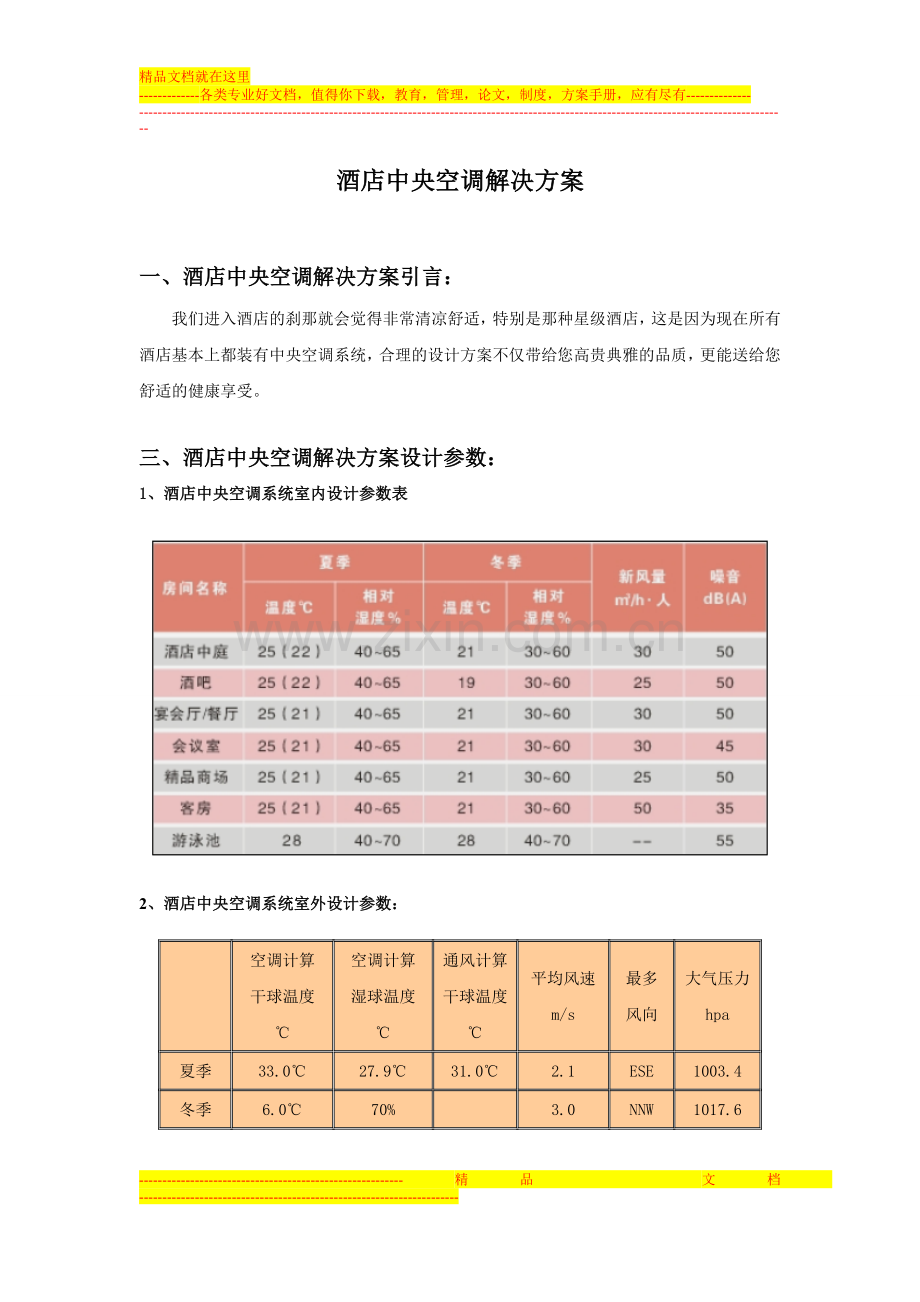

酒店中央空调解决方案

一、酒店中央空调解决方案引言：
我们进入酒店的刹那就会觉得非常清凉舒适，特别是那种星级酒店，这是因为现在所有酒店基本上都装有中央空调系统，合理的设计方案不仅带给您高贵典雅的品质，更能送给您舒适的健康享受。

三、 酒店中央空调解决方案设计参数：
1、酒店中央空调系统室内设计参数表

2、 酒店中央空调系统室外设计参数：

空调计算
干球温度
℃
空调计算
湿球温度
℃
通风计算干球温度
℃
平均风速
m/s
最多
风向
大气压力
hpa
夏季
33.0℃
27.9℃
31.0℃
2.1
ESE
1003.4
冬季
6.0℃
70%

3.0
NNW
1017.6

四、酒店中央空调解决方案系统设计：
1、 酒店中央空调解决方案——冷源系统

本工程集中空调面积62279m2，夏季空调计算冷负荷11403KW，设计选型时考虑酒店的运行规律, 按同时使用系数为0.8配置制冷主机，设计选用水冷离心式冷水机组四台，总装机容量9142KW，其中单台制冷量为2637KW的机组三台，单台制冷量为1231KW的机组一台，机组冷水进、出水温度为12℃～7℃，机组冷却水进、出水温度为32℃～37℃，冷媒为R134a。大、小主机的冷量调节范围均为30%～100%无级调节，当冷量需求低于单台大主机冷量的50%时，由小主机接力，总装机容量下的大小主机搭配可实现5%～100%的调节能力。

2、 酒店中央空调解决方案——热源系统

本工程所有客人活动区的空调系统在冬季都将供热。空调供热面积56732m2，计算供热负荷2524KW。酒店洗衣房有蒸汽使用要求，本工程选用高效蒸汽锅炉，能有效满足洗衣房、厨房、生活热水、空调采暖的要求。

3、 酒店中央空调解决方案——热回收系统

由于锅炉房、洗衣房、配电室等房间夏季散热量大，冷却通风所需风量大，且无法回收利用这部分热量，因此在施工配合过程中，为这些房间增设了带热回收装置的热泵机组。热泵机组进、出风温度为30℃/20～24 ℃，进、出水温度为20℃～55℃，制热效率可达4.0。经热回收后的冷风可作为房间冷却通风，产生的热水供应员工更衣室、员工厨房及洗衣房生活热水需求。

4、 酒店中央空调解决方案——空调水系统设计

空调水系统设计为一次泵变流量四管制系统，根据使用功能及平面位置划分为四大主支路，从分、集水缸接管分别为左翼裙房、左翼客房、主楼及右翼裙房、主楼及右翼客房服务，各主支路回水管均设有静态平衡阀。因左翼客房支路水管距主机房较近，其冷、热水管采用同程布置，增加同程管路以增加其阻力损失，与右翼平衡；其余主、支管路均为异程布置；客房管井立管底部设置压差平衡阀；平衡阀通过控制各支路之间地水力压差来平衡因主干管阻力引起地支路之间水力不平衡。本工程选用地平衡阀在全开地状态下其阻力只有0.3Kpa，从而起到比设置同程管还节能地效果。

5、酒店中央空调解决方案——防、排烟通风系统设计：

本工程功能复杂、人员众多、一旦发生火灾损失巨大，设计时严格依据《高层民用建筑设计防火规范》的要求设置。

所有不具备自然排烟条件的防烟楼梯间及其前室、消防电梯前室及合用前室均设有机械加压送风系统，加压送风机采用高效混流风机或消防专用风机。

地下汽车库设有机排风兼械排烟系统。排烟（风）量均按6次.h-1换气量计算，平时排风及火灾排烟补风利用车道自然补风，核算火灾补风口阻力小于50Pa。地下变配电室及柴油发电机房均采用水喷淋灭火，火灾时为确保救火人员安全，排风（烟）系统仍继续运行。

大堂、中庭及宴会厅均按中庭计算排烟量，不小于6次.h-1换气量。

地下设备房及其内走道、地上功能房间的内走道设机械排烟系统。

6、 酒店中央空调解决方案——控制系统设计：

本工程的集中空调、通风系统采用直接数字式控制系统即DDC系统。由中央电脑、终端设备及若干DDC模块组成，在空调控制中心能显示并自动打印空调、通风系统设备及附件的运行状态，对各主要运行参数进行集中监控。

冷冻水供、回水总管之间设压差旁通。对冷却水温进行低温控制，当水温低于18℃时，对湖水取水泵进行变频控制，减少湖水流量，从而减少板式换热器的换热量。
在过渡季，当室外气温低于18℃时，低速全空气系统可进入全新风运行状态。部分区域的低速全空气系统同时配置有变频控制器，机组可变风量运行。

五、酒店中央空调解决方案——方案选型：

1、酒店中央空调解决方案——方案导向：

★大堂和中庭中央空调解决方案：低速全空气系统+增加围护结构；

★酒店客房中央空调解决方案：低噪声风机盘管+新风系统；

★酒店高级行政套房中央空调解决方案：全新风变风量空气系统+热回收系统；

★健身区、游泳池中央空调解决方案：新风系统+冷风供冷除湿系统；

★会议厅和包房中央空调解决方案：超静低音风机盘管+直流无刷电机控制；

★宴会厅中央空调解决方案：全空气低温低速风系统+全热回收转轮系统；

2、 酒店中央空调解决方案——部分重要中央空调机组介绍：

（1）、美的单元式新风机组

机组特点：

◆采用直流变频R410A先进技术，更加节能环保

◆高出风静压300Pa，满足大空间远距离送风要求

◆直接输出处理过的新风，大大提高了室内品质

◆简化了送排风系统，平衡设计稳定可靠
