五星级酒店无线对讲、五方对讲系统
1.1 系统概述
无线对讲系统是一个发射式的双向通讯系统，用于联络保养、保安、操作及服务人员，在整的建筑群内非固定位置执行职责。
1）信道要求：
本系统拟提供4个中转频道给不同的部门（安保、工程、客房、餐饮等部门）使用；同时每个部门使用4个单频点。
2）覆盖要求：
室内区域：五星级酒店酒店室内区域各楼层包括楼梯、地下室、商场、客房走廊、娱乐中心、办公场所等。
室外信号覆盖区域的要求面积为2平方公里，保证覆盖半径为5KM。
覆盖具体范围：
■ 地下室
■ 一楼至四楼餐饮、娱乐、办公场所
■ 五楼至十五楼酒店客房
1.2 系统设计
系统包括中转台、对讲机，双功器、避雷器、天线和低损耗馈线组成的天馈系统。
XIR R8200中转台可以工作在数字和模拟两种方式，方便客户从模拟到数字系统的升级。
为保证室外区域的信号覆盖,拟在项目高处安装高增益全向玻璃钢天线。室外天线为玻璃钢天线，可抗12级台风.

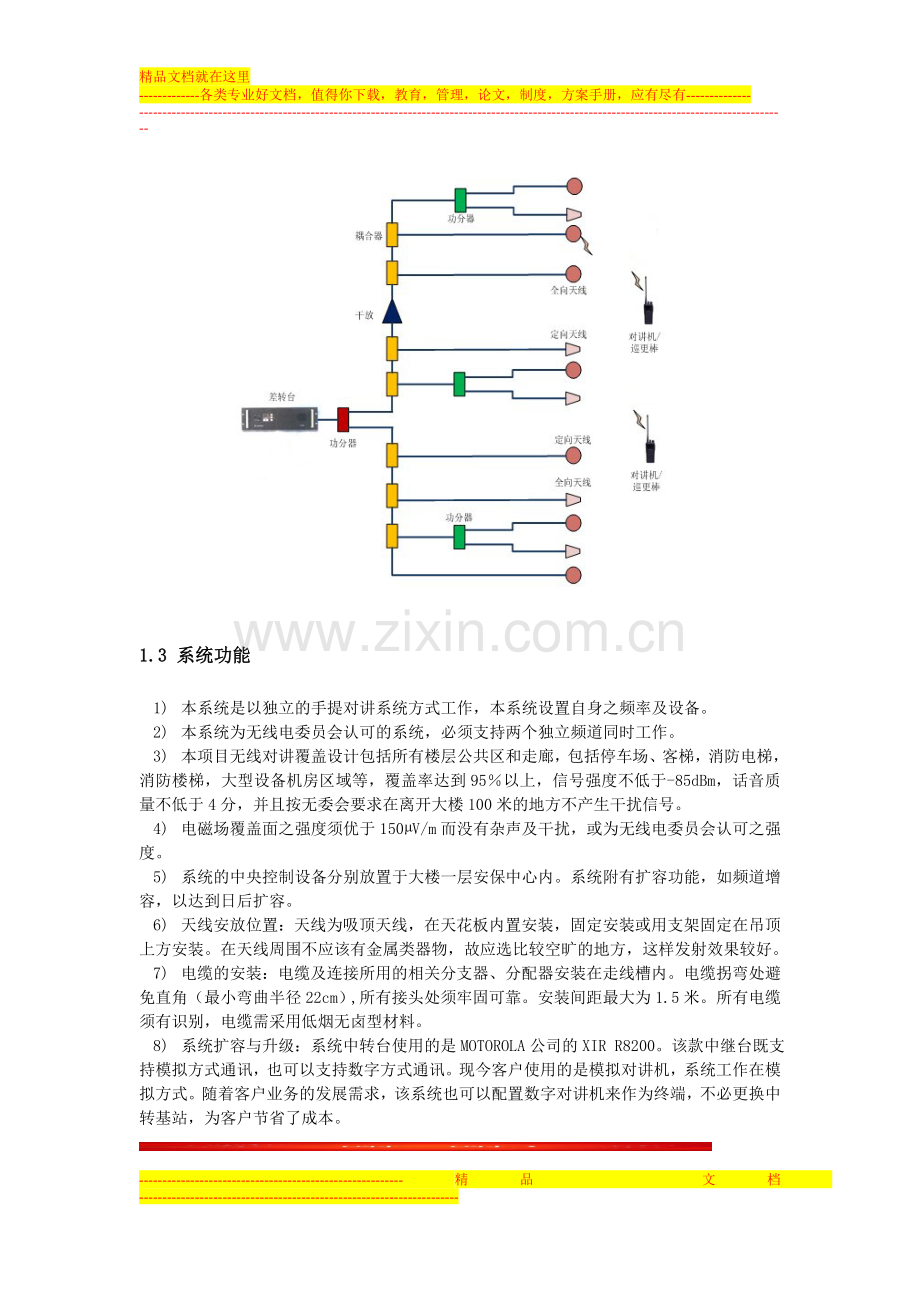

系统结构如下：

1.3 系统功能
1) 本系统是以独立的手提对讲系统方式工作，本系统设置自身之频率及设备。
2) 本系统为无线电委员会认可的系统，必须支持两个独立频道同时工作。
3) 本项目无线对讲覆盖设计包括所有楼层公共区和走廊，包括停车场、客梯，消防电梯，消防楼梯，大型设备机房区域等，覆盖率达到95％以上，信号强度不低于-85dBm，话音质量不低于4分，并且按无委会要求在离开大楼100米的地方不产生干扰信号。
4) 电磁场覆盖面之强度须优于150µV/m而没有杂声及干扰，或为无线电委员会认可之强度。
5) 系统的中央控制设备分别放置于大楼一层安保中心内。系统附有扩容功能，如频道增容，以达到日后扩容。
6) 天线安放位置：天线为吸顶天线，在天花板内置安装，固定安装或用支架固定在吊顶上方安装。在天线周围不应该有金属类器物，故应选比较空旷的地方，这样发射效果较好。
7) 电缆的安装： 电缆及连接所用的相关分支器、分配器安装在走线槽内。电缆拐弯处避免直角（最小弯曲半径22cm）,所有接头处须牢固可靠。安装间距最大为1.5米。所有电缆须有识别，电缆需采用低烟无卤型材料。
8) 系统扩容与升级：系统中转台使用的是MOTOROLA公司的XIR R8200。该款中继台既支持模拟方式通讯，也可以支持数字方式通讯。现今客户使用的是模拟对讲机，系统工作在模拟方式。随着客户业务的发展需求，该系统也可以配置数字对讲机来作为终端，不必更换中转基站，为客户节省了成本。
