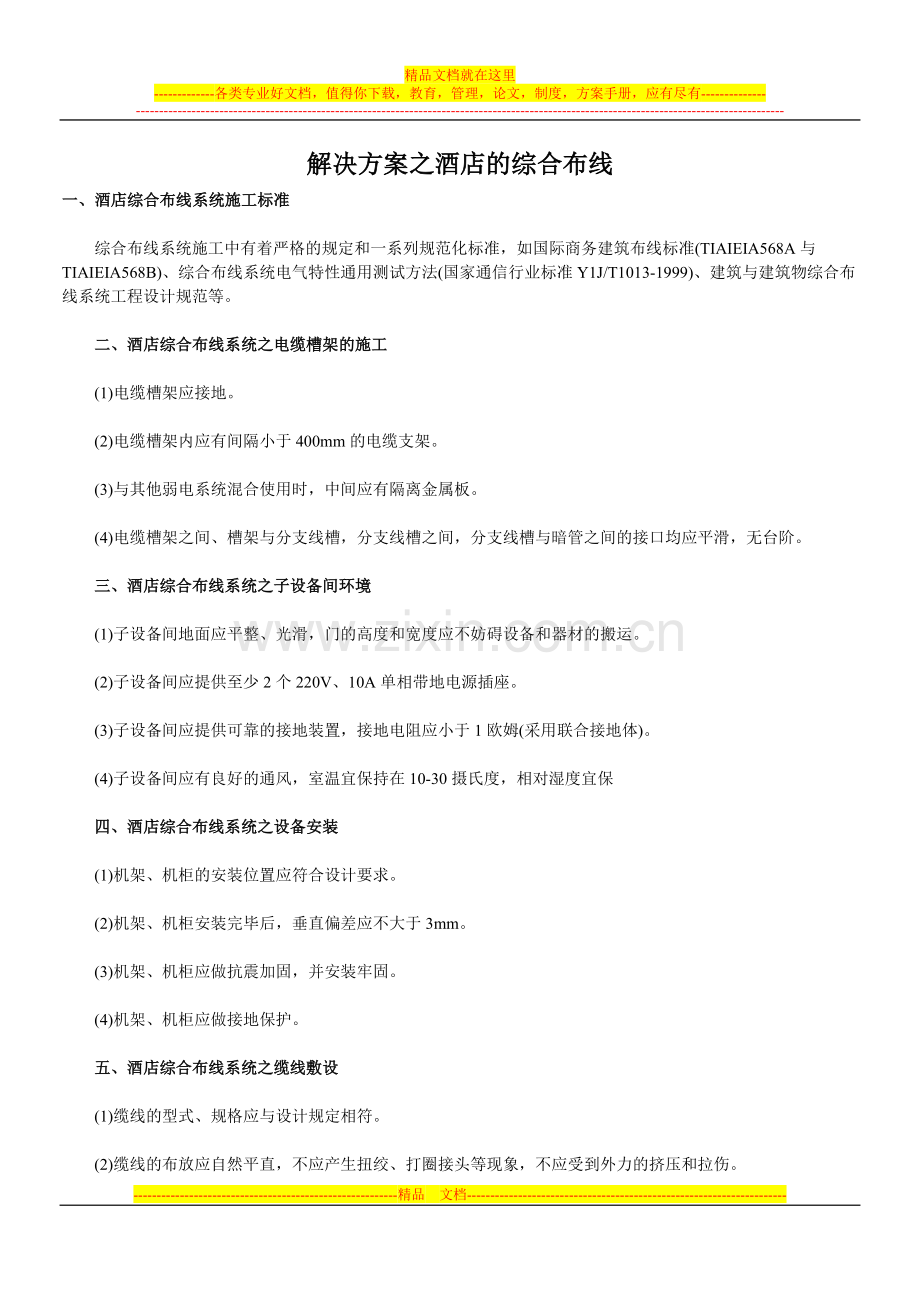

解决方案之酒店的综合布线
一、酒店综合布线系统施工标准
综合布线系统施工中有着严格的规定和一系列规范化标准，如国际商务建筑布线标准(TIAIEIA568A与TIAIEIA568B)、综合布线系统电气特性通用测试方法(国家通信行业标准Y1J/T1013-1999)、建筑与建筑物综合布线系统工程设计规范等。
二、酒店综合布线系统之电缆槽架的施工
(1)电缆槽架应接地。
(2)电缆槽架内应有间隔小于400mm的电缆支架。
(3)与其他弱电系统混合使用时，中间应有隔离金属板。
(4)电缆槽架之间、槽架与分支线槽，分支线槽之间，分支线槽与暗管之间的接口均应平滑，无台阶。
三、酒店综合布线系统之子设备间环境
(1)子设备间地面应平整、光滑，门的高度和宽度应不妨碍设备和器材的搬运。
(2)子设备间应提供至少2个220V、10A单相带地电源插座。
(3)子设备间应提供可靠的接地装置，接地电阻应小于1欧姆(采用联合接地体)。
(4)子设备间应有良好的通风，室温宜保持在10-30摄氏度，相对湿度宜保
四、酒店综合布线系统之设备安装
(1)机架、机柜的安装位置应符合设计要求。
(2)机架、机柜安装完毕后，垂直偏差应不大于3mm。
(3)机架、机柜应做抗震加固，并安装牢固。
(4)机架、机柜应做接地保护。
五、酒店综合布线系统之缆线敷设
(1)缆线的型式、规格应与设计规定相符。
(2)缆线的布放应自然平直，不应产生扭绞、打圈接头等现象，不应受到外力的挤压和拉伤。

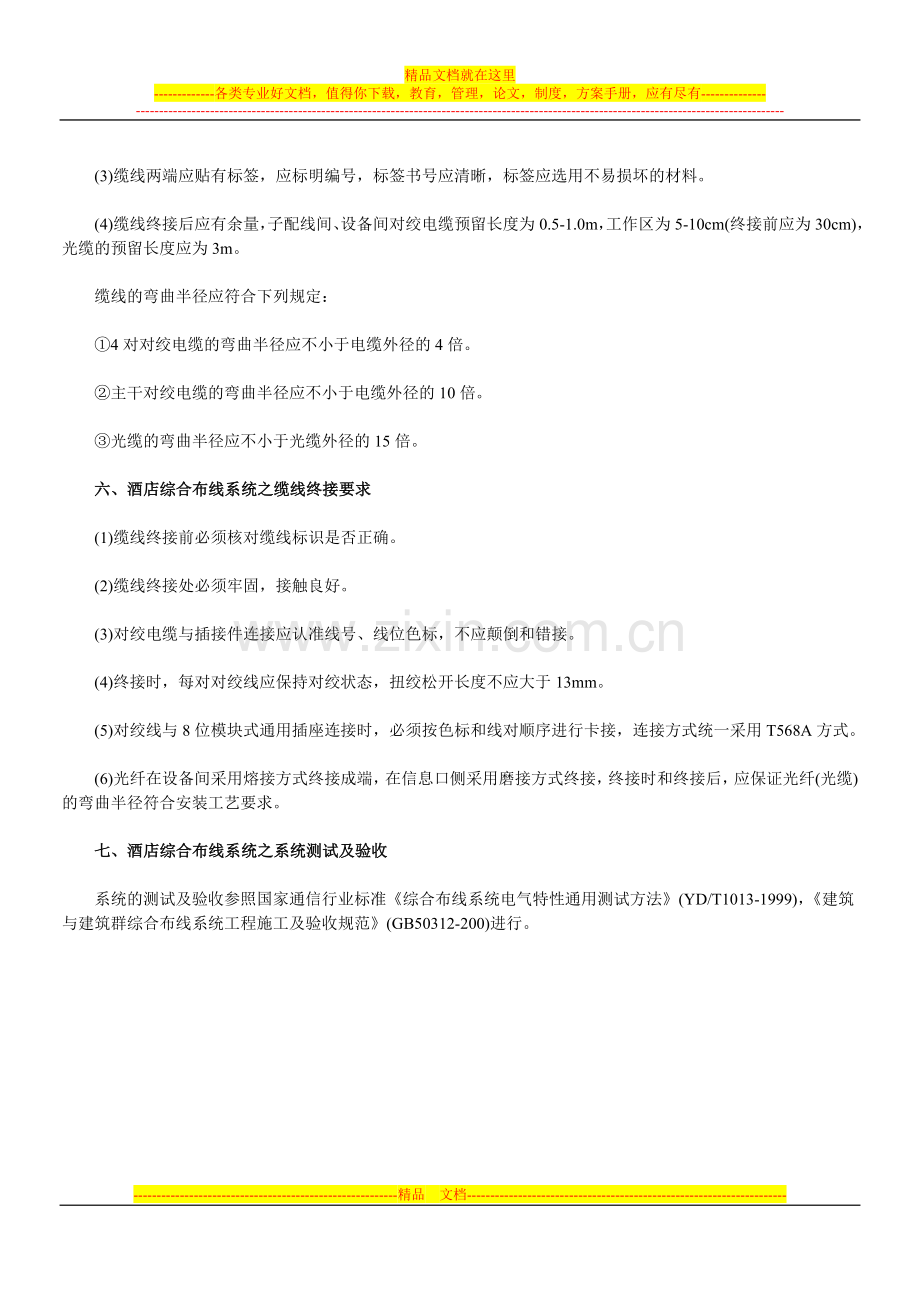

(3)缆线两端应贴有标签，应标明编号，标签书号应清晰，标签应选用不易损坏的材料。
(4)缆线终接后应有余量，子配线间、设备间对绞电缆预留长度为0.5-1.0m，工作区为5-10cm(终接前应为30cm)，光缆的预留长度应为3m。
缆线的弯曲半径应符合下列规定：
①4对对绞电缆的弯曲半径应不小于电缆外径的4倍。
②主干对绞电缆的弯曲半径应不小于电缆外径的10倍。
③光缆的弯曲半径应不小于光缆外径的15倍。
六、酒店综合布线系统之缆线终接要求
(1)缆线终接前必须核对缆线标识是否正确。
(2)缆线终接处必须牢固，接触良好。
(3)对绞电缆与插接件连接应认准线号、线位色标，不应颠倒和错接。
(4)终接时，每对对绞线应保持对绞状态，扭绞松开长度不应大于13mm。
(5)对绞线与8位模块式通用插座连接时，必须按色标和线对顺序进行卡接，连接方式统一采用T568A方式。
(6)光纤在设备间采用熔接方式终接成端，在信息口侧采用磨接方式终接，终接时和终接后，应保证光纤(光缆)的弯曲半径符合安装工艺要求。
七、酒店综合布线系统之系统测试及验收
系统的测试及验收参照国家通信行业标准《综合布线系统电气特性通用测试方法》(YD/T1013-1999)，《建筑与建筑群综合布线系统工程施工及验收规范》(GB50312-200)进行。
