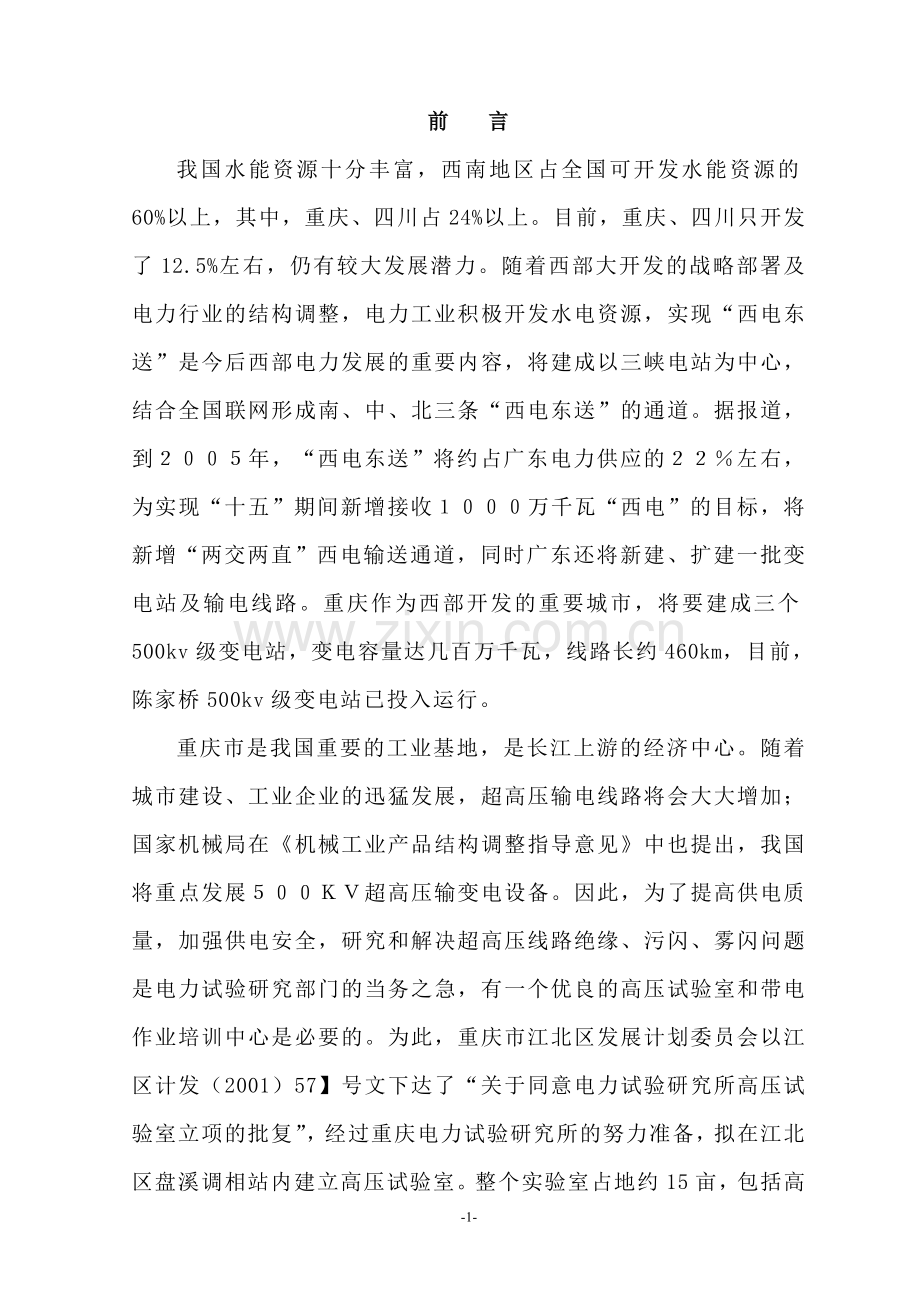

前 言
我国水能资源十分丰富，西南地区占全国可开发水能资源的60%以上，其中，重庆、四川占24%以上。目前，重庆、四川只开发了12.5%左右，仍有较大发展潜力。随着西部大开发的战略部署及电力行业的结构调整，电力工业积极开发水电资源，实现“西电东送”是今后西部电力发展的重要内容，将建成以三峡电站为中心，结合全国联网形成南、中、北三条“西电东送”的通道。据报道，到２００５年，“西电东送”将约占广东电力供应的２２％左右，为实现“十五”期间新增接收１０００万千瓦“西电”的目标，将新增“两交两直”西电输送通道，同时广东还将新建、扩建一批变电站及输电线路。重庆作为西部开发的重要城市，将要建成三个500kv级变电站，变电容量达几百万千瓦，线路长约460km，目前，陈家桥500kv级变电站已投入运行。
重庆市是我国重要的工业基地，是长江上游的经济中心。随着城市建设、工业企业的迅猛发展，超高压输电线路将会大大增加；国家机械局在《机械工业产品结构调整指导意见》中也提出，我国将重点发展５００ＫＶ超高压输变电设备。因此，为了提高供电质量，加强供电安全，研究和解决超高压线路绝缘、污闪、雾闪问题是电力试验研究部门的当务之急，有一个优良的高压试验室和带电作业培训中心是必要的。为此，重庆市江北区发展计划委员会以江区计发（2001）57】号文下达了“关于同意电力试验研究所高压试验室立项的批复”，经过重庆电力试验研究所的努力准备，拟在江北区盘溪调相站内建立高压试验室。整个实验室占地约15亩，包括高压试验大厅及辅房（电源室和通风机房）、盐雾试验室、变电所、相关户外工程和公用站房（电锅炉、空压机、水泵用房）以及户外试验场等。

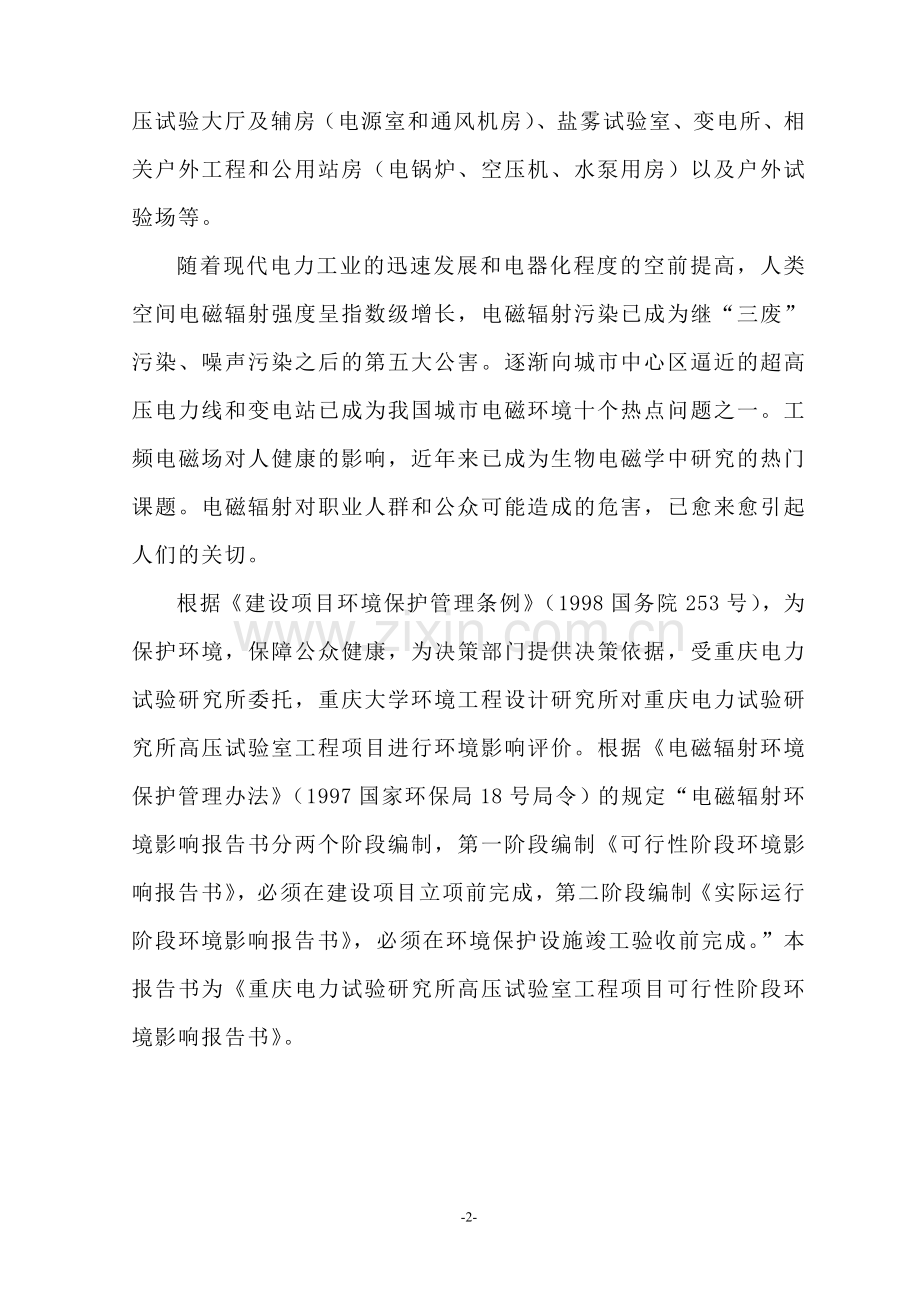

随着现代电力工业的迅速发展和电器化程度的空前提高，人类空间电磁辐射强度呈指数级增长，电磁辐射污染已成为继“三废”污染、噪声污染之后的第五大公害。逐渐向城市中心区逼近的超高压电力线和变电站已成为我国城市电磁环境十个热点问题之一。工频电磁场对人健康的影响，近年来已成为生物电磁学中研究的热门课题。电磁辐射对职业人群和公众可能造成的危害，已愈来愈引起人们的关切。
根据《建设项目环境保护管理条例》（1998国务院253号），为保护环境，保障公众健康，为决策部门提供决策依据，受重庆电力试验研究所委托，重庆大学环境工程设计研究所对重庆电力试验研究所高压试验室工程项目进行环境影响评价。根据《电磁辐射环境保护管理办法》（1997国家环保局18号局令）的规定“电磁辐射环境影响报告书分两个阶段编制，第一阶段编制《可行性阶段环境影响报告书》，必须在建设项目立项前完成，第二阶段编制《实际运行阶段环境影响报告书》，必须在环境保护设施竣工验收前完成。”本报告书为《重庆电力试验研究所高压试验室工程项目可行性阶段环境影响报告书》。

1．总 论
1.1评价任务由来
为了研究和解决超高压线路绝缘、污闪、雾闪问题，重庆市电力试验研究所决定在江北区盘溪调相站修建高压试验室，重庆市江北区发展计划委员会以江区计发（2001）57】号文下达了“关于同意电力试验研究所高压试验室立项的批复”。为了有效保护环境，保障公众健康，促进伴有电磁辐射的正常科研活动的良性发展，同时为决策部门提供决策依据，重庆电力试验研究所根据《建设项目环境保护管理条例》（1998国务院253号）和《电磁辐射环境保护管理办法》（1997国家环保局18号局令）及其它相关法律、法规的规定，委托重庆大学环境工程设计研究所对重庆电力试验研究所高压试验室工程项目进行可行性阶段的环境影响评价，编制《重庆电力试验研究所高压试验室工程项目可行性阶段环境影响报告书》。
1.2评价目的
评价通过对项目所在地区环境背景调查和排污特征分析，定量和定性地评价环境现状；通过模拟类比测量和数学模式计算，预测项目建成后周围声学环境和电磁环境的变化，评价工作人员、公众及仪器设备和无线电通信受到的影响；对环境保护措施的可行性进行分析，得出评价结论，提出污染防治措施和建议。以达到既要防止电磁辐射污染，保护环境，保障公众健康，又要促进伴有电磁辐射的正当实践的发展的目的，同时为环境保护主管部门的决策和项目立项提供科学依据。
1.3评价依据
1．《建设项目环境保护管理条例》（1998国务院253号）；
2．《电磁辐射环境保护管理办法》（1997国家环保局18号局令）；
3．《环境影响评价技术导则》（HJ/T2.4-1995）；
4．《辐射环境保护管理导则-电磁辐射监测仪器和方法》（HJ/T10.2-1996）；
5．《辐射环境保护管理导则-电磁辐射环境影响评价方法和标准》（HJ/T10.3-1996）；
6．《500kv超高压送变电工程电磁辐射环境影响评价技术规范》（HJ/T24-1998）；
7．重庆市城市区域环境噪声标准适用区域划分规定，渝府发[1998]90号公布；
8．重庆市电力公司“关于电力试验研究所修建高压试验室的批复”【渝电总（2001）56号】；
9．重庆市电力公司“关于下达电力试验研究所修建高压试验室计划的通知”【渝电计（2001）124号】；
10．重庆市规划局“重庆市建设工程设计条件、要求通知书及规划设计红线图”【重规设（2001）江字第0086号】；
11．重庆电力试验研究所高压试验室初步设计；
12. 重庆市长江三峡库区流域水污染防治条例，2001；
13．重庆市地面水域适用功能类别划分规定，渝府发[1998]89号公布；
14．重庆市环境空气质量功能区划分规定，重府发[1997]40 号公布；
15．重庆市环保局关于执行国家污水综合排放标准有关问题的通知，渝环发[1998]546号；
16. 重庆电力试验研究所委托重庆大学环境工程设计研究所进行《重庆电力试验研究所高压试验室工程项目可行性阶段环境影响报告书》的委托书。
1.4评价重点
以建设项目对周围声学环境和电磁辐射环境产生的影响以及污染防治措施的论证作为本次评价工作的重点。
1.5评价范围
以距离主要声源100m范围内的区域为声学环境评价范围；
以高压试验室址为中心的半径500m范围内区域为工频电场、磁场的评价范围；
以高压试验室址围墙外2000m内区域为无线电干扰评价范围。
1.6评价标准
1．《城市区域环境噪声标准》（GB3096-93）2类（表1-1）
2．《建筑施工场界噪声限值》（GB12523-90）（表1-2）
3．环境空气质量标准（GB3095-1996，2000年修订版）二 级（表1-3）；
4．地表水环境质量标准（GHZB1-1999）Ⅲ类（表1-4）；
5．污水综合排放标准（GB8978-96）一级（表1-5）；
6.《电磁辐射防护规定》（GB8702-88）
7．《高压交流架空送电线无线电干扰限值》（GB15707-1995）规定在距边相导线投影20m距离处、测试频率为0.5MHz的晴天条件下不大于55dB(μV/m)
8． 关于超高压送变电设施的工频电场、磁场强度限值目前尚无国家标准，根据HJ/T24-1998的推荐，以4kv/m作为居民区工频电场评价标准；以国际辐射保护协会关于对公众全天辐射时的工频限值0.1mT作为磁感应强度的评价标准。
表1-1 城市区域环境噪声标准
适 用 区 域
标准值（Laeq：dB）
依据
昼间
夜间
2类居住、商业、工业混杂区
60
50
(GB3096-93)
3类工业区
65
55

表1-2 建筑施工场界噪声限值（GB12523-90）
施工阶段
主要噪声源
噪声限值(LAeq：dB)
昼间
夜间
土石方
推土机、挖掘机、装载机等
75
55
打桩
各种打桩机等
85
禁止施工
结构
混凝土搅拌机、振捣棒、电锯等
70
55
装修
吊车、升降机等
65
55

表1-3 环境空气质量标准
污染物
各项污染物的浓度限值（mg/m3）
依据
1小时平均
日平均
年平均
SO2
0.50
0.15
0.06
(GB3095-1996)中的二级标准
NO2
0.24
0.12
0.08
TSP

0.30
0.20

表1-4 地表水环境质量标准（GHZB1-1999）
指标
标准值（mg/L）
依据
PH
6.5-8.5
GHZB1-1999中的Ⅲ类水域标准
非离子氨、
0.02
CODcr
20
BOD5
4
DO
5
粪大肠菌群数
2000个/L
总磷
0.1
石油类
0.05

表1-5 污水综合排放标准（GB8978-96）
污染物
标准值(mg/L)
依据
BOD5
20

(GB8978-1996) 一级
CODcr
100
SS
70
动植物油
10
1.7环境保护目标
拟建项目周围的环境保护目标及其相对位置和最近距离见表1-6。
表1-6 环境保护目标
目标名称
方位
最近距离
六楼一底居民楼
西
距试验大厅30m左右
预制厂
北
距试验大厅20m左右（在10m低处）
机械加工厂、风机厂
东
距试验大厅20-40m

2．建设项目概况
2.1项目建设的必要性
重庆市是我国重要的工业基地，是长江上游的经济中心，西部大开发和三峡工程的建设为重庆市的发展提供了契机。随着城市建设、工业企业的迅猛发展，超高压输电线路将会大大增加；国家机械局在《机械工业产品结构调整指导意见》中也提出，我国将重点发展５００ＫＶ超高压输变电设备。因此，为了提高供电质量，加强供电安全，研究和解决超高压线路绝缘、污闪、雾闪问题是电力试验研究部门的当务之急，有一个优良的高压试验室和带电作业培训中心是必要的。而重庆电力试验研究所还没有自己的高压试验室，为此，重庆市江北区发展计划委员会以江区计发（2001）57】号文下达了“关于同意电力试验研究所高压试验室立项的批复”，经过重庆电力试验研究所的努力准备，拟在江北区盘溪调相站内建立高压试验室。
2.2试验室场址概况
重庆电力实验研究所高压试验室位于重庆市江北区原盘溪调相站内，其东邻机械加工厂、风机厂，西侧毗邻住宅楼一栋，北面为预制厂，南侧为山坡空地（见附图1）。
试验室距火车客运站13km，距火车货运东站12km，距火车货运南站30km，距市中心13km。试验室前有庙溪嘴路与城市交通干道建新西路相接，交通便利。
试验室外形极不规则，东西最宽80m，南北最长185m，占地面积10179m2。地势南北两端高，中间低，自然地面标高221.83m，最高为249.99m，最大高差为28.05m。
2.3高压试验室的组成及任务
高压试验室由高压试验大厅、盐雾试验室、电源室、通风机房、变电所及公用站房（内含空压机、电锅炉、水泵）组成，其主要任务如下：
● 高压试验大厅：对电压等级500kv及以下的输变电设备（电压互感器、电流互感器、耦合电容器、避雷器、高压套管、支柱绝缘子和悬式绝缘子）进行验收交接试验及设备大修后的性能试验，并对电气绝缘、电晕干扰、带电作业等生产、运行问题展开试验研究。对部分220kv等级的电力变压器进行高压冲击试验和中性点工频耐压试验。根据现行国家标准及IEC有关标准，其主要试验项目如下：
输变电设备内、外绝缘的工频耐压试验；
输变电设备外绝缘淋雨状态下的工频耐压试验；
输变电设备内、外绝缘的雷电全波及截波冲击耐压试验；
输变电设备外绝缘在干、湿状态下的操作冲击耐受试验；
输变电设备的起始电晕电压及无线电干扰试验；
输变电设备的局部放电试验和介质损耗角正切值的测量；
输电导线、金属及绝缘子的电晕电压试验；
输电线路及变电站设备外绝缘间闪络的事故分析；
输电线路中有关空气间隙安全距离的试验研究；
带电作业工具的耐压试验及带电作业安全距离的试验研究；对部分直流产品进行直流电压耐受试验。
● 盐雾试验室：对电压等级为110kv及以下的各类绝缘子及有关的电器产品外绝缘进行交流污秽试验，对电压等级为110kV及以下输变电设备（电压互感器、电流互感器、耦合电容器、避雷器、高压套管和各类绝缘子）进行验收交接试验及设备大修后的性能试验和有关电气绝缘的试验研究。考虑今后有一定的发展裕度，盐雾试验室要考虑能进行220kV级各类绝缘子及有关电器产品的污秽试验，根据现行国家标准及IEC有关标准，结合运行部门的工作性质，其主要试验项目如下：
被污染的各类绝缘子及有关的电器产品在蒸发雾和清水雾湿润下的交流耐受或闪络电压试验；
人工污染后的各类绝缘子及有关电器产品在蒸发雾和清水雾湿润下的交流耐受或闪络电压试验；
各类绝缘子及有关电器产品在盐雾下的交流耐受或闪络电压试验；
输变电设备内、外绝缘的工频耐压试验；
输变电设备内、外绝缘的雷电全波及截波冲击耐压试验；
输变电设备的局部放电试验和介质损耗角正切值的测量。
2.4主要设计指标
高压试验室的设计指标主要包括高压试验方面的设计指标和年能耗指标和建筑设计方面的设计指标，分别见表2-1、2-2和2-3。
表2-1 高压试验设计指标
绝缘试验类型
设备额定电压
500kv
220 kv
110 kv
1min工频耐受电压（kv）
740
395
185
雷电冲击及截波冲击耐受电压（kv）
1675
1050
550
操作冲击耐受电压（kv）
1175

高压直流电压耐受试验（kv）
1000（250mA）

表2-2 年能耗指标
类别
水
电
压缩空气
蒸汽
数量
1100（吨）
3.65万度
12.6（万立方米）
83吨
注：场区给水系统由一路城市自来水管网供水，高压试验室采用生产、生活与消防合一的给水系统；场区的变电所拟分别由两路10kV电源供电，一路10kV电源来自盘溪变电站作为工作电源，一路10kV电源来自原35kV走廊和盘调站内门型架作为备用电源；压缩空气拟由LUD610138A型风霸一台提供；蒸气拟由DRZQ0.1-0.7型电热蒸汽锅炉提供。
表2-3 建筑设计指标
项 目
单 位
数 据
原有
新增
合计
高压试验室面积
m2
10179

10179
构筑物占地面积
m2
90
2415
2505
建筑系数
%

24.61
道路及广场面积
m2
580
800
1380
建筑面积
m2
279
2707
2986
绿化面积
m2
3000
1200
4200
绿地率
%

41.26
拆除建筑面积
m2

1920
1920
土石方工程量：挖方
m3

1100
1100
填方
m3

900
900
2.5总平面布置
从生产工艺、建筑防火、交通运输、绿化、合理使用土地等方面考虑采取了如下平面布置：将设计48m×36m的高压试验大厅布置在北部，南部接建24m×7.5m的电源室和通风机房；中部坎下布置盐雾试验室，并在其东部架设一人行天桥与北侧堡坎相连；在中部原有两处山洞内分别布置变电所和公用站房（内含电锅炉、空压机和水泵）。试验室大门设于北部原简易办公楼前，面向庙溪嘴路（见附图2）。
2.6工程项目投资及资金来源
该项目总概算投资1717.40万元，其中建筑工程1109.42万元；工艺设备购置及安装工程386.99万元，其它费用220.99万元。投资构成分析见表2-4。
该项目资金来源为上级主管部门拨款。
表2-4 投资构成分析
序
号
费 用 名 称
新增投资（万元）
金 额
比 例（%）
1
土建工程费用
1109.42
64.60

其中：建筑工程
999.44
58.19

安装工程
109.98
6.41
2
工艺设备费用
386.99
22.53
3
其它费用
220.99
12.87
总 计

1717.40
100.00
2.7人员安排及工作制度
高压试验室为一班制，每班工作8小时，全年工作251天。高压试验室的主要生产人员见表2-5。
表2-5 高压试验室的主要生产人员表
序号
名称
人数（人）
备注
1
生产工人
5

2
工程技术人员
6
占工人数量的120%
3
管理人员
1
占工人数量的20%
合计

12
其中女性一人
3．工程分析
3.1高压试验室工艺分析
高压试验室包括高压试验大厅和盐雾试验室。
高压试验大厅由一台容量为1000/500/500kVA、电压6/500/6kV的绝缘筒式试验变压器和一台容量为500kVA、电压6/500kV的绝缘筒式试验变压器组成1000kVA、1000kV的工频试验装置，进行500kV级以下产品的工频电压试验；用一套额定电压3600kV、冲击电容55600pF的冲击电压发生器，进行500kV级输变电设备的冲击电压试验。由于试验室可能对部分直流产品进行直流电压耐受试验，在高压试验大厅还选用了一套1000kV、标称电流200mA的直流设备。
盐雾试验室用一台额定电压为2×6/250kV、额定容量为1000kVA的低阻抗试验变压器和一套额定电压为900kV的冲击电压试验装置，进行110kV级以下输变电设备的绝缘试验和220kV级以下绝缘子的污秽试验。
为进行淋雨试验，在高压试验大厅还安装配置了相关的淋雨试验装置（500kV级）。另外，在高压试验大厅、盐雾室内分别设置了相应的排水地沟和地漏。
为进行上述相关高压试验，项目设计拟采用的主要试验设备与附属设备的名称、型号和规格见表3-1与表3-2。

表3-1 主要设备名称、型号及其规格
序号
设备名称及型号
规格
1
高压试验变压器YDTCW-1000/500型
单相50Hz，容量1000/500/500kVA，电压6/500/6kV
2
高压试验变压器YDTW-500/500型
单相50Hz，容量500kVA，电压6/500kV
3
冲击电压发生器本体
3600 kV，冲击电容0.0556μF，级电压200kV
4
分压器
3000 kV，低阻尼电容型，可移式
5
截波装置
2800 kV，可移、可控
6
高压直流发生器
1000 kV，输出电流200mA
7
高压直流分压器
1000 kV
8
调频式串联谐振装置CHX（U、I）-f5600 kVA，800 kV型
包括高压电抗器、激励变压器等零部件
9
淋雨排
500 kV级
10
标准电容器NF500-1000型
500 kV，100 pF
11
滤波器
6kV，衰减特征：40kHz-40kHz大于40dB，100kHz-2MHz大于60dB
12
高压试验变压器
单相50Hz，容量500kVA，电压2×6/250kV
13
冲击电压发生器本体
900kV，冲击电容0.054μF，级电压150kV

表3-2 附属设备名称、型号及其规格
序号
设备名称及型号
规格
1
组合式空调机
AF-25
2
机翼形方形壁式轴流风机
STW-3.15
3
机翼形高效低噪防腐斜流风机
YFX-7
4
LUD610138A型空压机
风量2.5m3/h，电机功率：15.0kW
5
DRZQ0.1-0.7型电热蒸汽锅炉
供热量：0.1t/h，额定压力：0.7MPa
6
给水泵
流量：1.25 m3/h，扬程：1.2MP，功率：2.2 kW
7
LDZ150/Ⅱ-B全自动纳离子交换器
处理水量：0.8-1.2 m3/h
8
离心风机
4-72No.8C
9
冷暖性分体壁挂空调
KFR32 GW/A

3.2电磁辐射污染源分析
3.2.1电磁辐射
电磁波的辐射和传播过程，系同空间某区域有变化的电场（或变化的磁场），那么在临近的区域内将引起变化的磁场（或变化的电场）；该变化的磁场（或变化的电场）又在较远的区域内引起新的变化电场（或变化的磁场），如此继续下去，这种变化的电场和磁场交替产生，由近及远，以有限的速度（30万公里/秒）在空间内传播的过程，称为电磁波。电磁辐射是发射体以电磁波的形式向空间环境发射能量的过程。电磁环境是“存在于给定场所的所有电磁现象的总和”。电磁辐射环境分为两种类型：一是指在较大区域范围内电磁场的背景值，是各种设备和各种传播途径造成的电磁辐射环境本底；另一类型是指在某一电磁辐射设备或设施的局部范围内造成较强的电磁辐射。
3.2.2电磁辐射的危害
随着科学技术的进步，电磁技术的应用给人类创造了巨大的物质文明，但也把人们带进一个充满人造电磁辐射的环境里。早在1975年专家学者就曾预言，随着城市经济发展和人口增长，电子、通信、计算机、汽车与电气设备大量进入家庭，城市空间人为电磁能量每年增长7%—14%，也就是说25年后环境电磁能量密度最高可增加26倍，50年后最高可增加700倍，21世纪城市电磁环境将更为复杂与恶化。 二十年来，我国经济与城市化得到迅速发展，城市空域的电磁环境更为复杂，随着广播、电视、微波通讯和高压电力线进入城市居民区，电磁环境逐步恶化，恶化的电磁环境不仅对人类生活日益依赖的通信、计算机与各种电子系统造成严重的危害，而且会对人类身体健康带来危胁。总的说来，电磁波在人体中会产生热效应和生理效应。实验证明，电磁辐射首先作用于感觉神经末梢，随后变成内部信号再作用于神经末梢，使新陈代谢、脑电等发生变化。当辐射计量超过安全值时，就会对人体产生危害。有报道在接触工频磁场的人群中，某些肿瘤的发生率较高。最新研究发现，工频磁场作为一种物理因素，能干扰正常的T细胞功能，使机体的免疫监视和免疫清除能力下降，从而影响DNA的遗传行为，能明显抑制细胞缝隙连接通讯，一定强度的工频磁场具有促癌或协同促癌作用；0.4及0.8mT两个强度的工频磁场均能增强SAPK（应激活化蛋白激酶，stress-activated protein kinase）的磷酸化。
据报道，继“三废”污染、噪声污染之后，电磁辐射污染已被列入第五公害。为此世界各国都十分重视愈来愈复杂的电磁环境及其广泛的影响，电磁环境保护与电磁兼容技术已成为一个迅速发展的新学科领域。电磁辐射对职业人群和公众可能造成的危害，已愈来愈引起人们的关切。因此，目前环境影响评价，切将电磁辐射作为重要因子进行监测分析。
3.2.3高压试验室的电磁污染
高压试验室主要用于对各类绝缘子和电力设备进行耐压、耐冲击、雷击试验，为此就需要有超高甚至特高电压，冲击试验更会产生更高的电压。一般来说，高压电力线和变电站输送的是50Hz工频电流，其本身不产生高频电磁辐射，其主要危害是当输送电压较高时，在其导线周围或变电站附近产生工频电场和工频磁场，易对人体产生危害。其次产生的电磁噪声（主要在30MHz以下）较强时会对广播和无线电通信产生干扰。因此，必须对高压试验室正常运行期间产生的电磁场给周围电磁环境带来的变化进行预测，评价从业人员、附近居民和通讯受到的影响，以便及时采取合理有效的防治措施。
3.3声环境污染源分析
高压试验室除主要对周围电磁辐射环境产生影响外，其次在建设期间和运行期间还会对周围的声环境产生一定的影响。
3.3.1施工期噪声源
施工期噪声主要来源于推土机、挖掘机、载重汽车、打桩机、切割机、振捣器等施工机械。施工过程一般分为四个阶段：
第一阶段为场地平整阶段，主要噪声源是推土机、挖掘机等机械，其声级一般为78-105 dBA。
第二阶段为基础施工阶段，主要噪声源声级一般为75-100 dBA。
第三阶段为结构施工阶段，主要噪声源是振捣器等，其声级一般为75-100 dBA。
第四阶段为安装阶段，主要噪声源是吊车和卷扬机，其声级一般为68-88 dBA。
虽然施工噪声仅在施工期产生，随着施工的结束而消失，但由于噪声较强且日夜连续工作，极易引起人们反感，所以必须重视。常见施工机械的噪声见表3-3。
表3-3 常用施工机械噪声
施工机械
打桩机
挖掘机
载重汽车
塔吊
噪声dB（A）
100
85
90
85
3.3.2运行期噪声源
高压试验过程中放电产生声响，经多次反射，形成噪音；进行盐雾试验时需用无油无水压缩空气，为此，需要有空压机；为保持室内通风，需要风机。这些设备运行时也会产生噪声。主要声源设备极其声级见表3-4。
表3-4 运行期间主要设备噪声
设备名称
空压机
加压泵
风 机
冲击试验放电
噪声dB（A）
89
99
80
110
3.4其它污染
高压试验室其它次要方面的环境污染包括：当试品电晕放电时，在中心试区产生微量臭氧，浓度小于0.1mg/m3；雨淋或盐雾高压试验、办公、粪便冲洗以及道路清洗和绿化等排放的少量生产、生活污水和废水，量极小，性质简单。
根据GBJ15—88规定，办公楼最高日用水量按每人每班50L计，高压试验室共有人员12人，考虑1.5的系数，日用水总量0.9m3，排水量按用水量的90%计，则日排生活污水0.81 m3。要求生活污水采用生化处理，达到一级排放标准。

4.区域环境现状
4.1自然环境
4.1.1地理位置
江北区地处重庆市中部偏东，嘉陵江、长江北岸，北面与渝北区接壤，东、南、西三面分别与巴南区、南岸区、市中区、沙坪坝区隔江相望。位于东经106o，北纬29o附近，东西长约43.25公里，南北宽约2.5公里，呈狭长型分布。拟建项目重庆电力实验研究所高压试验室位于重庆市江北区原盘溪调项站内，靠嘉陵江东岸，其东邻机械加工厂、风机厂，西侧毗邻六楼一底住宅楼一栋，北面为预制厂，南侧为山坡空地。
试验室距火车客运站13km，距火车货运东站12km，距火车货运南站30km，距市中心13km。试验室前有庙溪嘴路与城市交通干道建新西路相接，试验室门前有市规划局规划的交通干线，交通便利。地理位置见附图1。
4.1.2地形、地貌和地质条件
整个江北区位于川东南平行岭谷区的西南端,处在观音峡背斜和铜罗峡背斜之间。地貌发育明显受构造和岩性控制，其展布与构造相吻合。背斜地区由坚硬的须家河石英砂构成箱装背斜低山。向斜地区往往形成坪、岭、丘、谷地形。全区属浅丘，最高处铁山坪海拔593.6米,最低处长江铜罗峡口164.3米。沿江河岸是全区的浸蚀基准面。因此，全区地势呈东北高，西南低。
试验室所在地地形较为复杂，东西最宽80m，南北最长185m，占地面积10179m2。本场地原属盘溪调相站，始建于1974年，已形成多级阶梯状平台，北、西、南三面形成高约5-10m的边坡，建成有条石混凝土挡墙支柱，东边形成高7.5-24m的边坡，边坡下部建有条石混凝土挡墙，边坡上部有混凝土护面，地势东高西低，自然地面标高221.83m，最高为249.99m，最大高差为28.05m，属岸坡地貌。试验大厅位于标高235.80m-236.40m的区域内，盐雾试验室位于标高224.00m-225.10m的区域内。
根据《重庆电力试验研究所高压试验室工程地质勘察报告》，拟建项目所在地基岩裂隙不发育，富水性与导水性弱，场区未发现泉水出露，地下水对砼无腐蚀，水文地质条件简单。地震设防烈度为六度，近震，场地类别为Ⅱ类。
4.1.3气候及气象特征
江北区属于四川盆地亚热带季风湿润气候区中的盆地南部长河谷区，由于受东亚季风环境影响显著，因此具有明显的季风气候特点。其气候特征是：气候温和、雨量充沛、冬暖春早、秋短夏长、初夏多雨、盛夏炎热多伏旱、秋多阴雨、雨热同季、无霜期长、湿度大、风速小、云雾多、日照少。根据重庆气象台提供的部分气象数据和《全国主要城市气象地震资料汇编》，项目所在地自然气象条件为：年平均气温：17.8℃；最热月（七月）平均气温：28.1℃；最冷月（一月）平均气温：7.2℃；年平均气压：973.1hPa；极端最高气温40.2℃；极端最低气温-1.8℃；年平均相对湿度79%；年平均降雨量1151.5mm；日最大降雨量195.3mm；年平均风速1.5m/s；年最大风速26.7m/s；全年盛行风向N；夏季主导风向：NW-N；年均雾日数35天；年均雷暴日数37天；年日照时1140.5h；地震烈度：6度。
4.1.4水文特征
项目所在地属嘉陵江流域,嘉陵江为长江的一级支流,由北碚区流入区境梁沱,经大盘溪、华新街、刘家台、江北城后与长江汇合，境内长约18.83公里。嘉陵江多年平均流量2233m3/s，最大流量34900 m3/s，最小流量238 m3/s，90%保证流量285 m3/s，相对应的设计流速为0.14 m/s,最高水位208.17m，最低水位176.81m，多年平均水位179.64m，按50年一遇洪水水位为194.4米（北碚水文站资料）。
4.1.5植被及生物多样性
江北区境内城市绿化面积21.5%，森林面积4.2万亩。森林主要分布于唐家沱镇至五宝乡沿铜罗峡北山丘一带，尤其集中分布于五宝乡的山丘中。森林中植物资源较为丰富，种类繁多。常见的森林植被以马尾松最多，次为柏、杉及其它阔叶林，并有少量针阔混交林。在松、杉、柏、针林中混有常绿阔叶的樟、楠、栎、栲类和桦木等。江北区耕地有73020亩，占整个区境面积的22%，主要农作物为小麦、胡豆、水稻、玉米、红苕等。
江北区境内动物资源较多。今存野兽主要有黄鼬、猸子、草兔、狸等。野禽主要有竹鸡、麻雀、翠鸟、画眉等。主要禽兽有猪、牛、羊、鸡、鸭、鹅等。水生动物主要有鲤鱼、鲫鱼、鳗鱼、虾、蟹等。
项目所在地为城市建成区，属城市生态系统，主要植被为道旁树等人工植被，无珍稀动植物分布。
4.2社会环境概况
4.2.1行政区划与人口
江北区地属重庆市主城区，也是重庆市北部新城的主要区域之一。据重庆市2000年统计年鉴，江北区幅员面积214平方公里，下辖9个街道办事处、3个镇、109个居委会、51个村委会。2000年年末总人口45.53万人，其中非农业人口38.84万人；年末全部从业人员数26.27万元，单位从业人员数13.07万人，在岗职工人员数12.85万人，乡村从业人数6.26万人。全区拥有普通中学29所，在校学生20124人；职业中学9所，在校学生6169人；小学83所，在校学生28343人；学龄儿童入学率99.92%。医院、卫生院共26个，床位数3058张，卫生技术人员2858人，医生2492人；全区拥有文化馆（站）13个。
4.2.2经济概况
2000年江北区国内生产总值（当年价）455811万元，其中第一产业增加值13251万元，第二产业增加值277094万元，第三产业增加值165466万元，工业增加值231636万元；人均国内生产总值（现价）10051元；农林牧渔业总产值（现价）19817万元，其中农业总产值11715万元，林业总产值259万元，牧业总产值6372万元，渔业总产值1471万元；乡镇企业增加值47195万元；工业总产值（当年价）1023384万元，其中国有企业224612万元，集体企业54961万元，工业增加值（生产法）172312万元。社会消费品零售额320326万元；地方预算内财政收入22663万元；年末金融机构存款余额838747万元；城乡居民储蓄存款423284万元；年末金融机构贷款余额1025627万元；农民人均纯收入2815元；在岗职工年平均工资8543元。
江北区2000年全社会固定资产投资255677万元，其中基本建设95574万元，更新改造38308万元，房地产开发93104万元，全年新增固定资产63993万元；房屋施工住宅建筑面积113.67万平方米，房屋竣工住宅面积43.59万平方米，商品房屋销售建筑面积16.25万平方米；教育事业费4070万元，各项税收17207万元，地方财政预算内支出27084万元；，城镇居民人均住房面积9.4平方米，农村居民人均住房面积28.5平方米。公路客运量3157万人，公路货运量1183万吨，水运货运量20万吨，邮电业务总量12967万元。
4.2.3交通运输
该区域内交通运输十分便利，有公路、水路多种运输途径，形成了纵横交错的交通网络。试验室距火车客运站13km，距火车货运东站12km，距火车货运南站30km，距市中心13km。试验室前有庙溪嘴路与城市交通干道建新西路相接，试验室门前有市规划局规划的交通干线，交通便利。
4.3环境质量现状调查与评价
4.3.1空气环境
江北区环境监测站2000年对项目临近的大石坝地区的空气环境监测结果见表4-1。

表4-1 大石坝地区的空气环境监测结果
项 数值
目
年均值(mg/m3)
日均值(mg/m3)
超标率(%)
最大超标倍数
Pi
二氧化硫
0.233
0.038-0.669
67.3
3.46
3.88
二氧化氮
0.062
0.004-0.161
5.4
0.34
0.78
TSP
0.336
0.133-0.698
51.5
2.33
1.68
由表可以看出，大石坝地区受到二氧化硫的严重污染，其次为TSP和二氧化氮。
4.3.2地面水环境
项目所在区域的主要地面水体为嘉陵江，根据2001年重庆市江北区环境保护局公布的《重庆市江北区环境质量报告书》（表4-2），2000年嘉陵江总体水质为Ⅲ类，年均值超标的污染物为粪大肠菌群和总磷。
表4-2 2000年嘉陵江磁器口、大溪沟断面评价结果
断面
评价结果
超标污染物（年均值）
磁器口
Ⅲ
粪大肠菌群、总磷。
大溪沟
Ⅲ
粪大肠菌群、总磷
4.3.3声学环境
江北区环境监测站1999年对滨江路沿线大石坝地区噪声现状监测及评价结果见表4-3。

表4- 3 大石坝地区环境噪声现状监测及评价结果
监 测 点
监测值dBA
标准值dBA
超标值dBA
昼
夜
昼
夜
昼
夜
大石坝马家沟
61.0
54.9
60
50
1.0
4.9
大石坝瓦厂嘴
65.2
52.8
60
50
5.2
2.8
大石坝一村
61.6
50.0
60
50
1.6

大石坝二村
63.2
50.9
60
50
3.2
0.9
由监测结果可以看出，在监测期间，整个大石坝地区与拟建项目相临的四个噪声监测点昼间声级为65.2dBA - 61.0dBA，与《城市区域环境噪声标准》（GB3096-93）中的二类标准相比，全部超标，最大超标5.2 dBA；夜间声级为50.0dBA - 54.9dBA，与《城市区域环境噪声标准》（GB3096-93）中的二类标准相比，只有一个未超标，其余三个均超标，最大超标4.9dBA。
另据2000年江北区区域环境噪声监测结果，江北区共有环境噪声监测网格84个，噪声监测值达标率76.2%。声学环境质量均较差。

5.电磁辐射环境影响预测与评价
5.1电磁辐射环境现状调查
根据武汉高压试验所大量调查、测试结果，在空旷场地，场强一般为20-30dB（μV/m），约合3.16×10-5V/m。
5.2模拟类比测量
高压试验室内有1000kV的变电设备和高压输电线路,只有在进行试验时才会产生瞬时特高电压，从这个角度来考虑，可以把它模拟为高压变电站和输电线路进行模拟类比测量，但重庆市目前只有5
