昆明市智能网技术申请建设可行性分析报告书.doc

技术建议

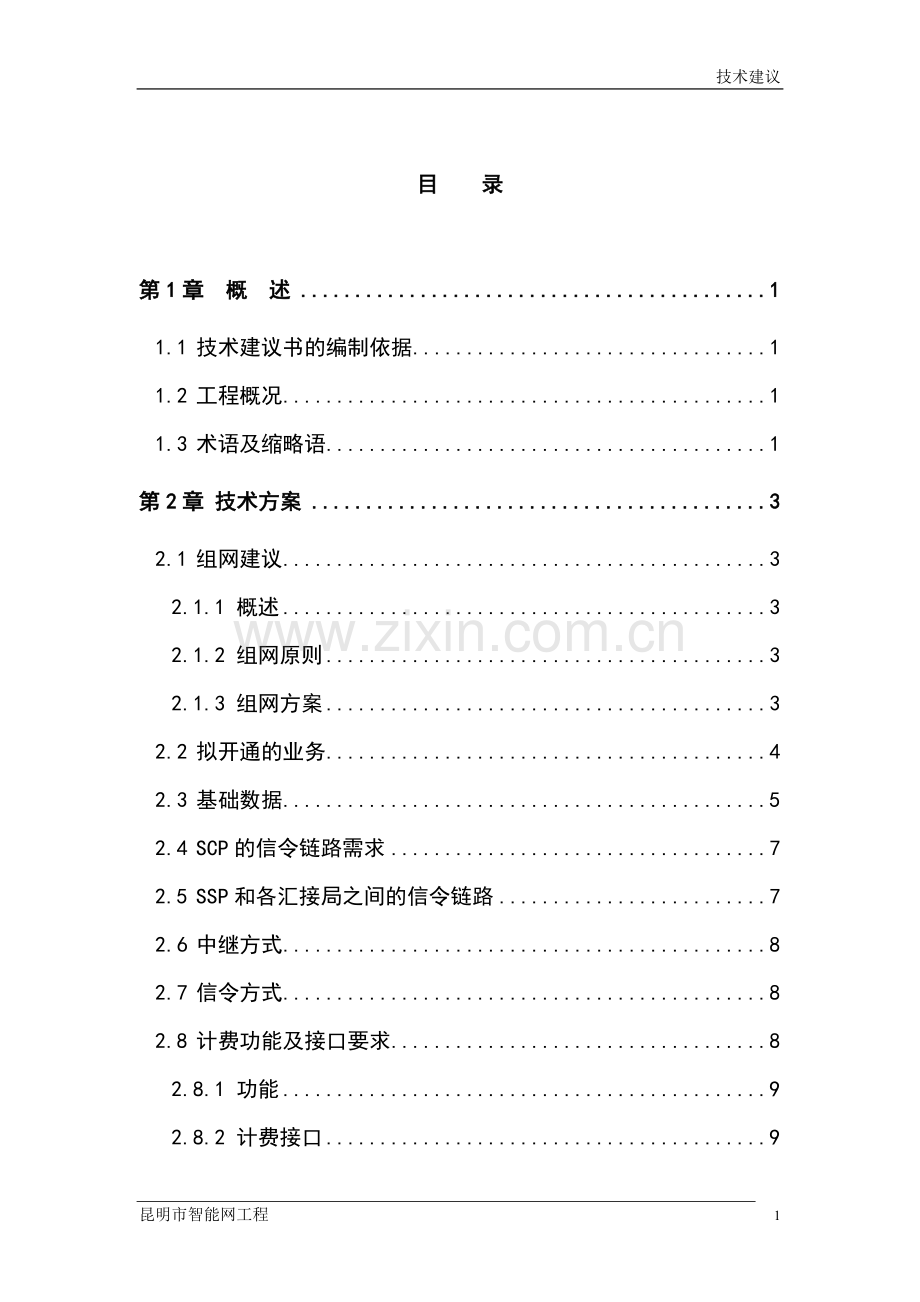

目 录

第1章 概 述 1
1.1 技术建议书的编制依据 1
1.2 工程概况 1
1.3 术语及缩略语 1
第2章 技术方案 3
2.1 组网建议 3
2.1.1 概述 3
2.1.2 组网原则 3
2.1.3 组网方案 3
2.2 拟开通的业务 4
2.3 基础数据 5
2.4 SCP的信令链路需求 7
2.5 SSP和各汇接局之间的信令链路 7
2.6 中继方式 8
2.7 信令方式 8
2.8 计费功能及接口要求 8
2.8.1 功能 9
2.8.2 计费接口 9
2.9 营业系统组网 10
2.10 昆明市本地智能网与国家骨干网的关系 11
第3章 设备配置 13
3.1 设备配置计算结果 13
3.1.1 C&C08-SSP与智能业务有关的设备量 13
3.1.2 SCP处理能力及系统内存、硬盘容量 13
3.1.3 SMP系统内存、硬盘容量 14
3.2 设备配置 15
3.2.1 SSP配置部分 15
3.2.2 SCP的配置 18
3.2.3 SMP配置部分 19
3.2.4 SCE配置部分 19
3.2.5 SMAP设备配置 19
3.2.6 SSP与计费中心及网管中心的组网设备 20
第4章 昆明市本地智能网布局 22
4.1 SSP放置地点 22
4.2 SCP、SMP、SCP放置地点 22
4.3 智能网系统的扩展 22
第5章 工程实施建议 23
5.1 工程进度计划表 23
5.2 工程界面 23
5.2.1 双方责任 24
5.2.2工程勘测设计与准备 24
5.2.3工程安装材料与工程安装界面 24
5.2.4 系统测试及试运行 25
5.2.5 辅助设施 26
5.3 安装环境条件要求 33
5.3.1机房环境条件要求 33
5.3.2机房土建要求 33
5.4 保护系统 35
5.4.1 SSP接地要求 35
5.4.2 总配线架（MDF）接地要求 36
5.4.3 交流配电系统的接地要求 36
第6章 技术服务 38
6.1 设计联络 38
6.2 培训 38
6.2.1 SSP维护人员培训 38
6.2.2 控制机房维护人员培训 39
6.2.3 营业操作人员培训 40
6.2.4 智能网运营管理人员培训 41
6.3 测试验收标准 42
6.3.1 C&C08 SSP测试及验收文件 44
6.3.2 TELLIN™智能网测试及验收文件 47
6.4 技术支援及售后服务 50

昆明市智能网工程 4

第1章 概 述
本技术建议书是深圳市xx技术有限公司根据贵方需求所做的技术建议书。
1.1 技术建议书的编制依据
（1）昆明市智能业务需求及用户量预测数据(见本技术建议书第2章)
（2）《邮电部电话交换设备总技术规范书》YDN065-1997
（3）《中国国内电话网NO.7信号方式技术规范（暂行规定）GF001-9001及补
充规范》
（4）通信网技术规范《国内NO.7信令方式技术规范事务处理能力（TC）部分》
（5）通信网技术规范《国内NO.7信令方式技术规范事务处理能力应用部分 （TCAP）》
（6）通信网技术规范《国内NO.7信令方式技术规范信令连接控制部分（SCCP）》
（7）通信网技术规范《国内NO.7信令方式技术规范综合业务用户部分（ISUP）》
1.2 工程概况
本项目为昆明市本地智能网工程。包括在中心机房内设置一套TELLIN-SCE、一套TELLIN-SCP、一套TELLIN-SMP及2套TELLIN-SMAP；在昆明市本地网中设置两个C&C08 SSP（业务交换点），用于汇接和处理昆明市本地网的智能话务；在昆明市设置8套SMAP。
本工程总容量为5240线（中继），处理能力为40CAPS。本次工程建成后，可为昆明市提供智能网业务。
1.3 术语及缩略语
本方案涉及到智能网常用的名词术语中英文对照：
1. INAP：Intelligent Network Application Protocol智能网应用规程
2. SCP：Service Control Point业务控制点
3. SDP：Service Data Point 业务数据点
4. SSP：Service Switching Point业务交换点
5. IP：Intelligent Peripheral 智能外设
6. SMP：Service Management Point业务管理点
7. SCEP：Service Creation Environment Point业务生成环境
8. SMAP：Service Management Access Point业务管理接入点
9. SCF：Service Control Function 业务控制功能
10. SSF：Service Switching Function 业务控制功能
11. CCF：Call Control Function 业务控制功能

第2章 技术方案
2.1 组网建议
2.1.1 概述
智能网业务不仅满足当前的用户业务需求，而且为未来的业务增长提供了基础。因此，昆明本地智能网的组网不仅要考虑满足现阶段的需求，而且考虑了未来发展的需要。
xx公司提供的TELLIN智能网解决方案，立足于全面考虑用户现在和未来的需求，并提供长期的本地技术支持。
2.1.2 组网原则
在规划、建设昆明本地智能网时，考虑了下列原则：
l 以邮电部智能网相关技术体制为依据，并参考ITU-T的标准。
l 智能网的结构从全程全网出发，既要满足本地智能业务的要求，又满足全国及国际智能业务要求，确保全网畅通无阻。
l 组网远近结合，在一定的条件下能承受最大智能用户业务量的需求。
l 网路的安全性、可靠性强，并留有足够的冗余度，使网路结构保持相对稳定，减少过度环节。
l 为便于维护与管理，系统具有监测和管理手段，可与现有网管网互通。
l 建网阶段SCP按综合业务考虑，随以后发展可向单业务过渡。
l 组网费用合理。
2.1.3 组网方案
根据昆明本地网的实际情况，在智能网建设初期，要为全本地网用户提供智能业务，采用单独设置SSP方式可以较快地向用户提供智能业务服务。
本方案中SSP作为业务汇接局，智能业务通过端局、汇接局汇接到SSP进行处理。
本方案对网上现有设备改动较少，不影响其客观存在设备的正常运行，整个系统安全可靠。
本方案系统组网图如下如示：

2.2 拟开通的业务
根据与昆明市电信局多次交流结果，确定一期在智能网上开放记账卡（ACC）、被叫集中付费（FPH）、广域Centrex（WAC）、虚拟专用网（VPN）、个人通信（UPT）、电话投票（VOT）、大众呼叫（MAS）、号码流动（NP）、电话广告（AD）等九种智能网业务，二期逐步开放信用卡呼叫（CCC）、电话付费（TP）等两种智能网业务。
一期开放的智能网业务基本可以满足昆明当前和99年世博会的业务需求，可以为昆明及99年世博会提供良好的服务，而且将为未来的业务增长打下良好的基础，根据用户需求的增长在智能网上开放一些新的业务，以满足用户对电信业务新的需求。
昆明市本地智能网尚处起步阶段，没有完整的历史数据，在智能网业务发展趋势的预测中采用比较分析方法，可借鉴国内外智能网业务发展经验及发展规律为参照进行分析。
智能业务量发展符合电信业务量/收入预测系统（TREFS）模型，呈“S”型曲线规律，分业务导入期、高速发展期、成熟期。在智能业务导入期间，业务需求不大，但由于基数较小，业务增长率较高，各类业务平均年增长率可达100%—200%，部分业务更高。在智能业务逐渐被接受以后，市场会产生“滚雪球”的效应，业务量呈几何级数增加。在市场份额达到一定数量后，业务量将平缓增长，进入成熟期。从业务引入期到高速成长期，经历的周期长度因各业务而异，初期导入的业务平均将在二到五年出现业务量增长的拐点。
2.3 基础数据
依据统计数字取定各基础数据。

注：CAPS=用户数*忙时每户每小时试呼次数/3600
TP业务计算为取80%的话务量在最后7天出现，平均每天忙时为6小时，按接通率100%计算。 CAPS（TP） = 用户数*0.8/(7*6*3600)

以上数据仅为估算预测结果，SCP处理总CAPS量约为18.689，考虑系统管理及维护开销，取定为40CAPS，该性能指标指设备处理负荷在55%的情况下，实际还应留有45%的过载能力。
各业务的平均占用时长和放音收号时长为：

按智能网业务话务量计算公式（依据郑州邮电设计院提出的数学模型）：
话务量入＝∑忙秒呼叫次数（CAPS）×平均占用时长
话务量出＝∑忙秒呼叫次数（CAPS）×（平均占用时长-平均放音收号时长）
因此：
总话务量= ∑各业务话务量 = 2421.1 erl
中继数为 2421.1/0.7 = 3459中继
按过负荷40%计算总话务量为 3459*140% = 4843 中继
另根据以下公式来求得对内置IP的要求：
固定语音通道数=∑(CAPS*r(ACC,WAC,FPH,TP,AD)/0.995)
= 204
可变语音通道数=∑(CAPS*平均放音收号时长(VOT,MAS)/0.995)
= 224
2.4 SCP的信令链路需求
依据昆明市本地智能网的业务量需求，按综合SCP考虑，可假定在此阶段以一个SCP来计算。取定各业务平均每呼叫MSU为6，每MSU平均字节数为130。
根据昆明市的业务量需求，对SCP应提供的CCS7链路的需求计算如下：
No.7链路数
=（135%*∑ CAPS * 平均每个呼叫MSU数 * 每个MSU平均字节数 * 8）/（64*1.6*1000*七号链路平均负荷）
=5.3 取整为8条
（公式中1.6取定的理由是：No.7链路单向数率是64K，双向本应乘2，但考虑到SSP与SCP之间传送的字节数是不相等的，根据其它地区统计经验取定为1.5。）
2.5 SSP和各汇接局之间的信令链路
根据目前昆明市信令网现状及电信汇接网络状况，SSP应采用和各汇接局以准直连方式进行连接，则这部分链路的计算可参考有关技术资料中的数据，典型计算如下：
假设完成一个呼叫平均需要5.5个消息，每个消息平均长度为140bit，信令业务负荷量为0.2，链路数=( 1.35* ∑ Pi*CAPSi*5.5*140)/(1.5*64*1000*0.2)，
其中：Pi：为第I个业务的加权系数
CAPSi：为第I个业务的每秒呼叫数
对于ACC、FPH、UAN、WAC、VPN、NP、AD和UPT业务在一般情况下是呼入的一个IN业务，总会有一个相应的出局呼叫，因此Pi＝2；而VOT、MAS业务一般只是接入到SSP进行用户交流，所以Pi＝1。
得链路数 =1.09，取定为2条。
对目前已有Link连接的交换机，应考虑在原有设备上增加相应的智能业务需要的Link。

2.6 中继方式
SSP， TMS与PSTN的中继方式：
2.7 信令方式
SCP与SSP之间采用准直联方式进行连接，示意图如下：

2.8 计费功能及接口要求
SSP作为智能网系统中产生话单的设备，本身并不具备分拣的功能，需要提供一个与客户数据管理中心的接口，将标准格式的话单传送到客户数据管理中心进行统一的分拣并出帐单。待昆明市计费中心建设完善后，再将智能网的费用管理统一纳入计费中心的管理中。
另外，由于某些业务（如记帐卡业务）使用过程中，在出现某些问题时，可能会出现用户查询话单的需求，此时通过SSP直接查询就非常困难，所以由SSP上报话单，经SCP暂存后送往SMP，供用户通过设在营业点的SMAP来查询目前的费用使用情况。
2.8.1 功能
1、 提供全费、减费自动转换
智能网计费系统应能提供节假日折扣、日常折扣、和星期折扣等多种折扣形式。对每次呼叫均具有全费、减费功能，全费、减费自动转换，可通过数据管理系统方便地修改减费日期及时间，一天费率转换次数应可达10次。
2、 实现呼叫限额实时跟踪监视
对有呼叫限额的业务或用户，可进行实时呼叫监视。在呼叫过程中，SSP实时监视用户话费情况，当所剩金额或通话时长小于门限时，向用户送话费不足通知音，当费用限制到达门限值时，切断呼叫，并报告释放原因。SSP还可根据SCP的指示，在呼叫过程中，每隔一定时间，向SCP报告一次费用情况。
3、 具有多样的计费方式
智能网可根据呼叫双方的局号提供不同的费率及多种计费制式，非常适合中国计费复杂多样的国情。
4、 提供操作直观方便的话单管理系统
用户可实时浏览每次呼叫的计费结果及某一时间段的计费结果。话单可存于光盘、磁带等存储介质。
2.8.2 计费接口
智能网的计费相关接口由以下三部分组成：
1、 SSP与SCP之间的计费接口
SSP与SCP之间的计费接口应包括两部分：SSP到SCP计费接口及SCP到SSP计费接口。
提供此功能的INAP操作主要有申请计费操作ApplyCharge和申请计费报告ApplyChargeReport操作。
2、 SCP、SMS应具有同结算中心间的计费接口
根据SMP的要求，SCP将存放的SSP上报的计费信息定时或实时地传送给SMP，并附带一些如SCPID的信息。
对于需要进行话费分摊的业务，SCP需要将SSP报告的结果传送给SMP，再由SMP将结果送到结算中心进行话费分摊。
传送的话费信息格式详见《中国智能网SMP设备技术规范》要求。
3、 SSP和本地计费中心间计费接口
SSP应根据需求将话单送往计费中心，由其进行话单分拣和出帐单。其间的话单详细计费格式可见《中国智能网SSP设备技术规范》。
2.9 营业系统组网
智能网作为一个业务网，其业务管理则成为建设中需要考虑的一个重要的方面，因此营业系统的建设方案，就是要依据是否能方便提供对业务及用户业务数据的管理。昆明营业系统组网图如下图如示：
将SMAP（业务管理接入点）设备安装到各个电信营业窗口，当用户来申请智能新业务时，营业人员可当场将数据通过SMAP录入并加载到智能网系统中，用户便可以使用其申请的业务了。对VOT电话投票业务、MAS大众呼叫业务以及AD广告业务均需提供动态语音，用户在申请业务时，需要即时将语音输入并加载，使业务即刻生效并可提供使用，这种需求也要求营业系统的SMAP提供相应功能和数据链路。
结合昆明市本地网营业点的实际情况，对智能网营业系统组网考虑如下：
在全市设置10套SMAP设备，其中2套放置在中心机房内，提供统一的业务管理及语音录制；另外8套分别放置在电信业务营业厅。

2.10 昆明市本地智能网与国家骨干网的关系

国家骨干智能网是以国家主干长途网中的长途交换机为SSP构成的，在昆明市长途局有一个国家骨干网的SSP，它承担着昆明市所有国家主干智能网业务的汇接。昆明市本地智能网主要提供本地智能业务，本地的SSP主要承担本地智能网业务的汇接。
目前，每一智能业务的呼叫局可以根据不同的智能业务接入码选择连接国家骨干网的SSP，或本地智能网的SSP路由，从而完成各个智能业务的呼叫。
随着智能网的发展，本地智能网的SSP点增多，这时便可以实现两个不同等级智能网的SSP同时接入国家网的SCP以及本地网的SCP。SSP可以根据智能业务的不同接入码，以GT为标记来选择不同的SCP，也可以根据业务接入码先指定选择一个SCP，再按照此SCP返回的目的SCP的地址代码选择到相应的SCP。（参照《300业务补充规范》）
所以，在昆明市本地智能网建设过程中，国家主干智能网SSP和本地智能网的SSP近期可以互不关联，同期共存，随网络发展，以后可以共享使用。

第3章 设备配置
3.1 设备配置计算结果
3.1.1 C&C08-SSP与智能业务有关的设备量
根据《昆明市本地智能网技术建议书》基础数据和计算方法，算出昆明市两个SSP中数字中继线、放音收号通道、七号链路的数量。现列于表3.1.1中。
表3.1.1

中继数
收号通道数
固定放音通道 数
可变放音通道数
TUP所需链路数
INAP所需链路数
SSP1
2520
214
102
112
1
4
SSP2
2520
214
102
112
1
4
合 计
5040
428
204
224
2
8
注：中继中含用于汇接智能网话务的2460中继和用于七号链路的2个PCM系统（60中继）。
3.1.2 SCP处理能力及系统内存、硬盘容量
SCP是以现代多处理器容错计算技术或计算机蔟（Cluster）技术、UNIX操作系统、大型分布式关系型数据库(RDBMS)技术为基础的大型数据库实时处理系统，用以进行高速的复杂的事务处理，可以接收一个或多个用户的请求，并用相应的结果响应这些请求。衡量SCP处理能力的单位是每秒钟处理的事务（Transaction）数，即TPS（Transaction Processing Seconds ）。
3.1.2.1 SCP事务处理能力TPS
各业务TPS = CAPS ×每个呼叫平均事务数
总TPS = 各业务TPS之和
一期总TPS = 237
二期总TPS = 727
3.1.2.2 系统内存、硬盘(外存储器)容量
（1）系统硬盘的容量
系统硬盘的容量用于存储各种业务的用户数据、通话话单、系统软件及其系统数据。系统软件及其系统数据由采用的操作系统以及相应的必要的配套软件决定，通话话单由话务量和各类业务话单长度决定，用户数据由各类业务所拥有的用户数决定。
本次工程建议配置的硬盘容量为16G。
（2） 系统内存容量：系统内存内存容量主要包括如下方面
a) 系统开销包括: 操作系统、SCP运行系统、数据库系统
b) 事务处理所需内存
本次工程建议配置的内存容量为1GB。
3.1.3 SMP系统内存、硬盘容量
（1）系统硬盘的容量
系统硬盘的容量用于存储各种业务的用户数据、通话话单、系统软件及其系统数据。系统软件及其系统数据由采用的操作系统以及相应的必要的配套软件决定，通话话单由话务量和各类业务话单长度决定，用户数据由各类业务所拥有的用户数决定。
本次工程建议配置的硬盘容量为20G。
（2） 系统内存容量：系统内存内存容量主要包括操作系统、SMP运行系统、数据库系统。
本次工程建议配置的内存容量为512MB。
3.2 设备配置
3.2.1 SSP配置部分
根据计算结果，作出SSP1、SSP2的硬件配置情况见表3.3.1，并作机架、机框及电路板的板位图。
表3.3.1

中继数
模块数
SPT板
AVM板
DRV板
LAP板
DTM板
SSP1
2520
2
1
4
14
2
42
SSP2
2520
2
1
4
14
2
42
合计
5040
4
2
8
32
4
84
注：中继中包括七号链路所需的中继。

SSP1、SSP2由一个管理/ 通信模块（AM / CM）、两个UTM模块和一套语音邮箱（含2个64路语音邮箱和1个服务器）组成。
3.2.1.1 SSP配置
AM/CM UTM1 UTM2

中继
中继
时钟
语音
语音
AM
集中收号
集中收号
CM
中继
中继
CM
主控
主控
BAM

其中：AM / CM模块中的功能组件是由SSP系统结构决定的配置；UTM模块中的功能组件的数量列表如下：
UTM
种类
DTM板
SPT板
DRV板
AVM板
LAP板
1
21
1
7
2
1
2
21
1
7
2
1
合计
42
2
14
4
2

3.2.1.2 SSP板位图
AM /CM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

备用框

P
W
C

C
K
2

C
K
2
S
L
T

C
K
3

C
K
3

P
W
C

时钟框

P
W
C

A
L M

M
C
C
M
C
C
M
C
C
M
C
C

S
N
T
S
N
T

P
W
C

A
M框

P
W
C
F
B I

F
B I

结构加

C
T
N

C
T
N
结构加

P
W
C
C
M
框

P
W
C

强筋

强筋

P
W
C

B

A

M

UTM1模块机架板位图
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

P
W
C
D
T
M
D
T
M
D
T
M
D
T
M
配线
座
D
T
M

P
W
C
T
M
B

P
W
X
A
V
M

A
V
M

D
R
V

P
W
X
S
L
B

P
W
C
D
R
V
D
R
V
D
R
V
D
R
V
D
R
V
D
R
V
D
R
V

S
P
T

配线
座

P
W
C
D
R
B

P
W
C
D
T
M
D
T
M
D
T
M
D
T
M
配线
座
D
T
M
D
T
M
D
T
M
D
T
M
D
T
M
D
T
M
D
T
M
D
T
M
配线
座
D
T
M
D
T
M
D
T
M
D
T
M

P
W
C
T
M
B

P
W
C
N
O
D
N
O
D
N
O
D
N
O
D
N
O
D
N
O
D
E
M A

M
P
U

N
E

N
E

L
A
P

M
C
2
M
C
2
A
L
M

P
W
C

P
W
C
N
O
D
N
O
D

S
I
G
S
I
G

M
P
U

T

T

O
P
T
O
P
T

P
W
C
M
C
B

UTM2模块机架板位图
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

P
W
C
D
T
M
D
T
M
D
T
M
D
T
M
配线
座
D
T
M

P
W
C
T
M
B

P
W
X
A
V
M

A
V
M

D
R
V

P
W
X
S
L
B

P
W
C
D
R
V
D
R
V
D
R
V
D
R
V
D
R
V
D
R
V
D
R
V

S
P
T

配线
座

P
W
C
D
R
B

P
W
C
D
T
M
D
T
M
D
T
M
D
T
M
配线
座
D
T
M
D
T
M
D
T
M
D
T
M
D
T
M
D
T
M
D
T
M
D
T
M
配线
座
D
T
M
D
T
M
D
T
M
D
T
M

P
W
C
T
M
B

P
W
C
N
O
D
N
O
D
N
O
D
N
O
D
N
O
D
N
O
D
E
M A

M
P
U

N
E

N
E

L
A
P

M
C
2
M
C
2
A
L
M

P
W
C

P
W
C
N
O
D
N
O
D

S
I
G
S
I
G

M
P
U

T

T

O
P
T
O
P
T

P
W
C
M
C
B
3.2.1.3 语音邮箱配置
两个SSP共需要配置4个语音邮箱，2个语音邮箱服务器。
每个语音邮箱的配置如3.3.2表所示下：
表3.3.2
序号
项目
数量
1
工控机LEO586/133/32M/2G
1
2
ADP卡IN01ADP0
2
3
NE2000网卡
1
4
语音邮箱接口板CB01AVM0
该板见SSP的配置图
1
5
语音邮箱外接电缆 VM01AALA
1
3.2.2 SCP的配置
3.2.2.1 SCP主机部分
根据3.2.2的计算结果，本期工程SCP所需TPS值为TPS总=237。目前，在度量小型计算机面向复杂性事务处理环境下的单位是TPC-C，根据国际计算机TP组织有关资料，按1：10进行换算 。所以，本期工程所需TPC-C=TPS总ⅹ10 =2370
据此，SCP机型选用HPK360双机（如下配置时其处理能力为776TPS，可升级为4个CPU），并采用双机CLUSTER结构。其配置为：
1、双CPU，1G内存，16G 磁盘阵列。双备份100Base –T网卡、磁带机、光驱、控制台绿屏、每个单机各一个机柜。
2、一台X终端。
3、数据库软件配置Informix Online(ODS)7.1 For HPUX 10.x 用户一套。
4、一台 UPS 电源，型号：CASTLE-6KVA在线6000W（延时半小时）
3.2.2.2 No.7信令接入模块
根据3.2.1 No.7链路数计算，共需8条No.7链路。
另需配置4个E1口，2块DTM板。
3.2.3 SMP配置部分
SMP采用HP D280双机系统，其配置如下：
1、单CPU板，512M内存，内置4G硬盘、磁带机、光驱、控制台绿屏、
10 Base-T网卡、每个单机各一个机柜。
2、一台X终端。
3、采用共享磁盘阵列存放数据，盘阵列镜象后容量20G
4、数据库软件配置：Informix Online(ODS)7.1 For HP UX10.x 一套
5、一台 UPS 电源，型号：CASTLE-6KVA在线6000W（延时半小时）
3.2.4 SCE配置部分
SCE采用一台SUN Ultra 1 Station工作站，其配置如下：
1、内存 128M、硬盘4G、彩色显示器、光盘驱动器、键盘、鼠标、网卡(10M)
2、操作系统采用Solaris 2.5.1（带CDE）

多媒体微机采用一台PC586/166/32M/2G，每台的配置如下：
1、声霸卡、对录线、麦克风 1套
2、耳机,微机用音箱 1对
3、网卡(10M) 1块
4、操作系统 中文WIN95 1套
5、Informix CLI 2.5 1套
3.2.5 SMAP设备配置
SMAP采用多媒体微型计算机 共10台
每台的配置如下：
1、CPU 586/133，内存32M，硬盘2G
2、操作系统 Windows 95
3、网卡 10M
4、Informix CLI 2.5
5、SSB卡、话务员耳机
3.2.6 SSP与计费中心及网管中心的组网设备
3.2.6.1 SSP与计费中心及网管中心的连接设备
网络设备
数量
传输方式
辅助设备
CISCO2501
2
X.25
X.25Modem由局方提供

3.2.6.2 SMP与SMAP、SSP的连接设备
表2.6.2(1) 中心机房SMP配置

网络设备
数量
传输方式
辅助设备
CISCO4500-M/ NP-2E /
NP-CE1U / CAB-E1-BNC
1
DDN
（基本配置）DTU局方提供
CISCO2509
1
PSTN（备份）
（基本配置）
Modem架
1
PSTN（备份）
（基本配置）
CISCO1601
1
X.25
X.25Modem由局方提供

表2.6.2(2) 中心机房远程维护接口配置
网络设备
数量
传输方式
辅助设备
CISCO1601+MODEM336A
1
PSTN
V.24 CABLE

表2.6.2(3) SMAP端路由器配置
网络设备
数量
传输方式
辅助设备
CISCO1601
8
DDN
DTU局方提供
Modem336A
8
PSTN

8口HUB
8

表2.6.2(4) SSP端路由器配置
网络设备
数量
传输方式
辅助设备
CISCO1601
2
DDN
DTU局方提供
Modem336A
2
PSTN

8口HUB
2

表2.6.2(5)其它网络设备
设备型号
数量
5类双绞线
1 箱
RJ45水晶头
100个
Switch Hub
1

第4章 昆明市本地智能网布局
4.1 SSP放置地点
对目前建议的方案中，两个单设的SSP点可以分别放置在两个市话汇接局机房。
4.2 SCP、SMP、SCP放置地点
根据SCP、SMP和SCE的组网要求，宜把SCP、SMP和SCE放在同一机房内。
4.3 智能网系统的扩展
随着业务的不断发展，业务处理能力要求不断增加，当一个SCP无法承担业务量需求时，就需要进行扩充，除SCP本身硬件扩容之外，还会需要对SCP的个数进行增加。当SCP数量增加之后，对业务处理的分配可以考虑以下两种方式：
1、 每个SCP独立承担某些种类的业务，如SCP1上承担FPH、UAN、VPN，而SCP2上承担VOT、MAS。
2、 同一业务的处理由不同的SCP来分担，这样不仅将业务处理分流，并且相互备份以提高系统的安全可靠性，增加的SCP可以按N+1的方式进行备份。
建议以第二种方式为主要考虑方向。

由于业务量的增长及SSP的逐步下移，同样也会需要对SSP进行扩展，其实现方式可以是SSP本身硬件扩容、增加SSP节点个数及增加网上升级SSP点的个数等。

第5章 工程实施建议
5.1 工程进度计划表
周
工程进度
2
4
6
8
10
12
13
14
15
16
17
19
20
21
22

设 备 到 货

硬 件 安 装

软 件 测 试

验 收

运 行

5.2 工程界面
甲方：昆明市电信局
乙方：深圳市xx技术有限公司

为保证甲、乙双方在工程实施阶段配合顺利，特对以下工程事项做出明确界定：
一、双方责任
二、工程勘测设计与准备
三、工程安装材料与工程安装界面
四、系统测试及试运行
五、辅助设施

5.2.1 双方责任
5.2.1.1甲方在工程开工前，必须具备工程安装条件，如不具备条件或条件不够充分，乙方将重新安排工程进度及开工时间。
5.2.1.2甲方负责提供稳定的交、直流电源，并将交、直流电源引至工程场地指定位置，同时，甲方应保证电力供应的质量负荷要求。
5.2.1.3 乙方所提供的所有设备(含硬件和软件)，共安装、调试及开通由乙方负责，甲方予以协助与配合，涉及到与甲方设施有关的布线安装，设定及调试由甲方负责，乙方提供指导支持和配合。
5.2.1.4 工程进展中出现本界定未尽事宜由双方协商。
5.2.2工程勘测设计与准备
工程勘测与规划由乙方负责，甲方应配合乙方的勘测和设计规划工作，并负责提供与工程勘测设计有关的数据资料。

5.2.2.1 甲方负责提供工程场地，并将工程场地的资料(包括位置、草图、环境资料、设施资料等)详尽地提供给乙方，乙方根据资料进行规划，并对甲方场地的准备情况提出建议和要求。
5.2.2.2 乙方提供网络配置方案，甲方负责提供最终中继路由数量和信令资料，并对其方案进行确认。
5.2.2.3 乙方负责提出具体工程准备要求，甲方负责实施工程准备，并将准备情况及时反馈给乙方。
5.2.3工程安装材料与工程安装界面
5.2.3.1 甲、乙双方根据工程界定图，负责各自所应提供的材料、设备及安装。
5.2.3.
