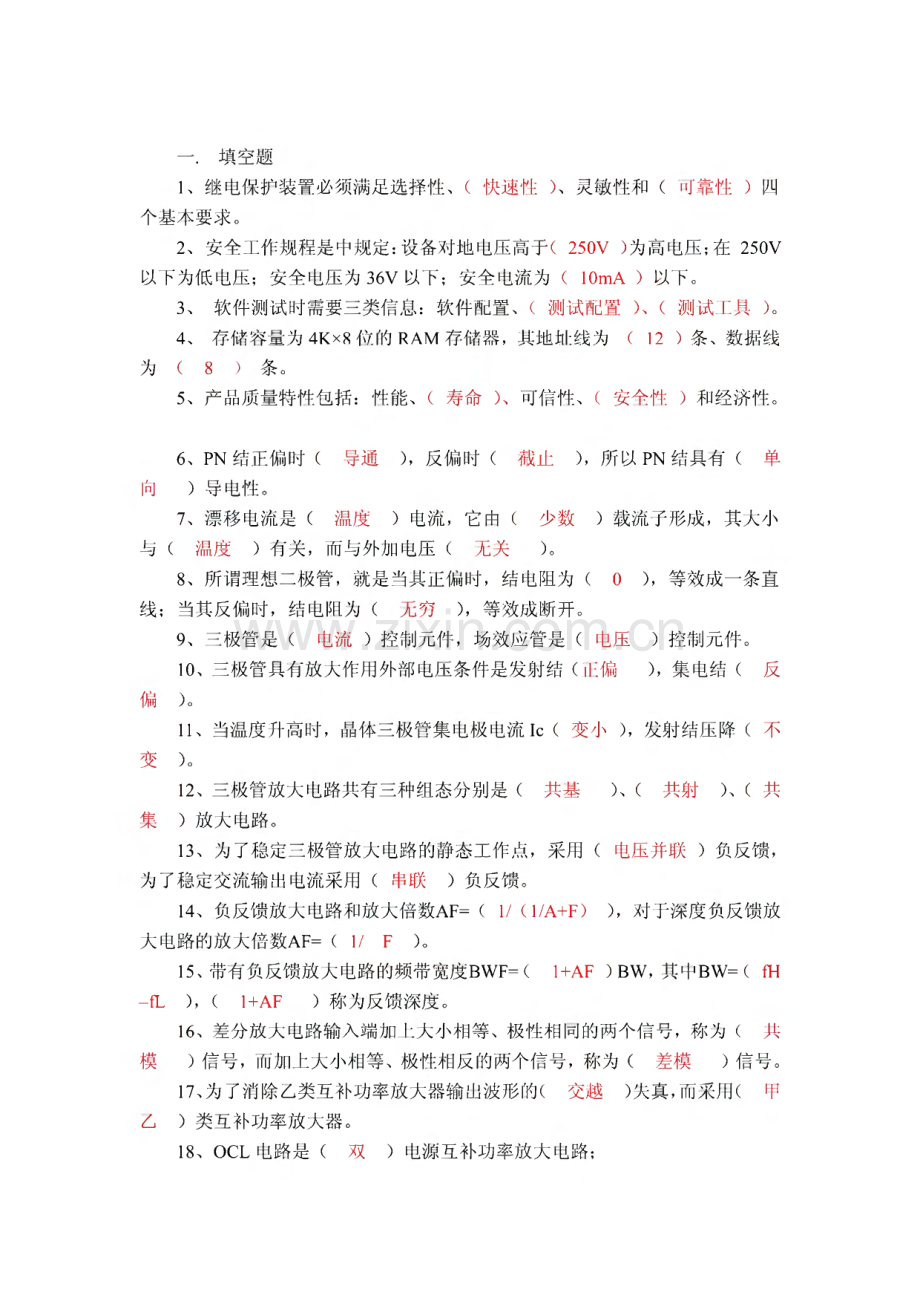

一.填空题1、继电保护装置必须满足选择性、（快速性）、灵敏性和（可靠性）四 个基本要求。2、安全工作规程是中规定：设备对地电压高于（250V）为高电压;在250V 以下为低电压；安全电压为36V以下；安全电流为（10mA）以下。3、软件测试时需要三类信息：软件配置、（测试配置）、（测试工具）。4、存储容量为4Kx8位的RAM存储器，其地址线为（12）条、数据线 为（8）条。5、产品质量特性包括：性能、（寿命）、可信性、（安全性）和经济性。6、PN结正偏时（导通），反偏时（截止），所以PN结具有（单 向）导电性。7、漂移电流是（温度）电流，它由（少数）载流子形成，其大小 与（温度）有关，而与外加电压（无关）o8、所谓理想二极管，就是当其正偏时，结电阻为（0）,等效成一条直 线；当其反偏时，结电阻为（无穷），等效成断开。9、三极管是（电流）控制元件，场效应管是（电压）控制元件。10、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反 偏）。11、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不 变）o12、三极管放大电路共有三种组态分别是（共基）、（共射）、（共 集）放大电路。13、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳定交流输出电流采用（串联）负反馈。14、负反馈放大电路和放大倍数AF=（1/（1/A+F）,对于深度负反馈放 大电路的放大倍数AF=（1/F）o15、带有负反馈放大电路的频带宽度BWF=（1+AF）BW,其中BW=（fH-fL）,（1+AF）称为反馈深度。16、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共 模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。17、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲 乙）类互补功率放大器。18、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。19、共集电极放大电路具有电压放大倍数（小于近似等于1）,输入 电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。20、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所 以它广泛应用于（集成）电路中。21、用待传输的低频信号去改变高频信号的幅度称为（调幅）,未被 调制的高频信号是运载信息的工具，称为（载波信号）o22、（3O.25）io=（11110.01）2=（1E.4）i623、逻辑函数1=A B CD+a+B+C+D=（1）o24、三态门输出的三种状态分别为：（高电平）、（低电平）和（高阻态）。25、用4个触发器可以存储位（四）位二进制数。26、存储容量为4Kx8位的RAM存储器，其地址线为（12）条、数据线 为（8）条。27、级联放大器常用的级间耦合方式有（直接）耦合，（阻容）耦合和（变 压器）耦合。二、选择题1、构成我国法定计量单位的是（C）A、SI单位 B、米制单位C、SI单位和国家选定的其它单位D、国家标准GB3100-93和GB3101-93中的单位3、以下是有关系统误差叙述，错误的是（C）.A、误差可以估计其大小 B、误差是可以测定的C、在同一条件下重复测定中，正负误差出现的机会相等D、它对分析结果影响比较恒定4、绝对偏差是指单项测定与（C）的差值。A、真实值 B、测定次数 C、平均值 D、绝对误差5、下列选项中，不属于输入设备的是（C）。A、键盘 B、光笔C、绘图仪 D、触摸屏6、下列选项中，不属于操作系统的是（D）。A、Linux B、UNIXC、Windows D、CAXA7、一般要求三极管的正向电阻 越好，反向电 越好。（B）A、越小，越大 B、越大，越小C、越小，中等 D、中等，越大8、光敏电阻是一种对 极为敏感的电阻（B）A、电压变化 B、光线 C、温度 D、湿度9、请判断以下哪个电路不是时序逻辑电路（C）。A、计数器 B、寄存器C、译码器 D、触发器10.某电路的输入波形ul和输出波形uO如图3所示，则该电路为（C）oui_rL图3A、施密特触发器 B、反相器C、单稳态触发器 D、JK触发器11、软件需求分析的任务不包括（C）。A、问题分析 B、信息域分析C、结构化设计 D、确定逻辑结构12、软件测试的目的（B）。A、评价软件的质量 B、发现软件的错误C、找出软件中的所有错误D、证明软件是正确的 13、需求分析是回答系统必须（A）。A、做什么的问题 B、怎么做的问题C、何时做的问题 D、为谁做的问题14、一条指令的完成一般有取指令和（B）两个阶段。A、取数据 B、执行指令C、取地址 D、传送数据15、计算机中存储数据的最小单位是（A）。A、字节 B、位C、字 D、KB16、计算机能够直接识别和执行的语言是（D）。A汇编语言 B高级语言C英语 D机器语言17、微型计算机中运算器的主要功能是进行（C）。A、算数运算 B、逻辑运算C、算数运算和逻辑运算 D、初等函数运算18、晶闸管触发导通后，其控制极度对主电路（B）。A、仍有控制作用 B、失去控制作用C、有时仍有控制作用 D、以上都不是19、内存储器根据工作方式的不同可分为随机存取存储器和（A）A、只读存储器C、磁盘存储器20、在下列量具中,A、钢直尺C、游标卡尺B、光盘存储器D、半导体存储器 精度最高的是（D）B、钢卷尺D、千分尺21、按照习惯规定，导体中（B）运动的方向为电流的正方向。A、电子 B、正电荷C、电荷 D、离子22、设下图中所有触发器的初始状态皆为0,找出图中触发器在时钟信号作用下，输出电压波形恒为0的是：（C）图。DBCA23.下列几种TTL电路中,A、或非门 B、与非门 24.对CMOS与非门电路,输出端可实现线与功能的电路是C、异或门 D、OC门其多余输入端正确的处理方法是(D(D)O）。A、通过大电阻接地O1.5KQ）B、悬空C、通过小电阻接地（vlKQ）D、通过电阻接VCC25.图2所示电路为由555定时器构成的（A）。A、施密特触发器 B、多谐振荡器 C、单稳态触发器 D、T触发器26.请判断以下哪个电路不是时序逻辑电路（C）。A、计数器 B、寄存器 C、译码器 D、触发器227.下列儿种A/D转换器中，转换速度最快的是（A）。A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器28、已知逻辑函数丫=岫+走+免与其相等的函数为（C）。A、.AB B、废+定 C、AB+BC D、期+C29、一个数据选择器的地址输入端有3个时，最多可以有（C）个数据信 号输出。A、4 B、6 C、8 D、1630、在四变量卡诺图中，逻辑上不相邻的一组最小项为：（D）A、ml 与 m3 B、m4 与 m6 C、m 5 与 m 13 D、m 2 与 m831、L=AB+C的对偶式为：（B）A、A+BC；B、（A+B）C；C、A+B+C；D、ABC；32、半加器和的输出端与输入端的逻辑关系是（D）A、与非B、或非C、与或非D、异或33、TTL集成电路74LS138是3/8线译码器，译码器为输出低电平有效，若输入为A2A1 A0=101时，输出：“乂 L匕丫3 y2 又为（b）。A.00100000 B.11011111 C.11110111 D.0000010034、属于组合逻辑电路的部件是（A）。A、编码器 B、寄存器 C、触发器 D、计数器35.存储容量为8K义8位的ROM存储器，其地址线为（C）条。A、8 B、12 C、13 D、1436、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001 时，输出电压为（C）V。A、1.28 B、1.54 C、1.45 D、1.5637、T触发器中，当T=1时，触发器实现（C）功能.A、置1 B、置0 C、计数 D、保持38、指出下列电路中能够把串行数据变成并行数据的电路应该是（C）。A、JK触发器B、3/8线译码器C、移位寄存器D、十进制计数器39、只能按地址读出信息，而不能写入信息的存储器为（B）。A、RAMB、ROMC、PROMD、EPROM三、判断题1、从质量和企业关系方面看，提高质量是企业生存和发展的保证。（J）2、软件就是程序，编写软件就是编写程序。（X）3、数字电路的工作信号是在数值上和时间上连续变化的数字信号，通常称 为脉冲信号。（V）4、三极管是电流控制元件，场效应管是电压控制元件。（V）5、硬件与软件一起构成完整的计算机系统。（V）6、计算机病毒是一种程序。（V）7、计算机软件系统分为系统软件和应用软件两大部分（V8、计算机软件系统分为系统软件和应用软件两大部分（V）。9、分析结果的精密度高就说明准确度高（X）。10、word中，纸张的默认方向是横向（X）。11.普通编码器和优先编码器在某一时刻都只能输入一个编码信号。（X）12.数据选择器除用作多路开关外，还可以产生逻辑函数。（J）无论是输入信号中混入的，还是反馈环路内产生的噪声，负反馈都能使放大 电路输出的噪声得到抑制。（X）13、负反馈能彻底消除放大电路中的非线性失真。（X）14、判断是电压反馈还是电流反馈的常用办法是负载电阻短路法。（J）15、无论是输入信号中混入的，还是反馈环路内产生的噪声，负反馈都能使 放大电路输出端的噪声得到抑制。（X）16、LC串联电路中，总电压的有效值总会大于各元件的电压有效值。（X）17、电流互感器又称仪用变流器，是一种将大电流变成小电流的仪器。（J）18、变压器停电时先停负荷侧，再停电源侧，送电时相反。（J）19、电气设备采用24V以上的安全电压时，必须采取防止直接接触带电体 的保护措施。（V）20、通常并联电容器组在切断电路后，通过电压互感器或放电灯泡自行放电,故变电所停电后不必再进行人工放电而可以进行检修工作。（X）四、问答题1、电压、电位及电动势有何异同？答：电压是电场或电路中两点之间的电位差。它是单位正电荷在这两点间移 动所做的功，是表示电场力做功的本领。电压由高电位指向低电位。电位是电场力把单位正电荷从电场中某点移到参考点所做的功，功愈多则表 明该点的电位愈高。电位具有相对性。电动势是表示非电场力做工的本领，是由低电位指向高电位。电动势仅存于 电源内部，而电压不仅存于电源两端，还存在于电源外部。它们的单位均是伏特。2、基尔霍夫定理的内容是什么？答：基尔霍夫定律包括电流定律和电压定律电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电 流的代数和恒等于零。电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和 恒等于零。3、描述反馈电路的概念、类型及特点。答：反馈，就是在电子系统中，把输出I可路中的电量输入到输入I可路中去.反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流 并联负反馈。负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善 放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。电压负反馈的特点：电路的输出电压趋向于维持恒定。电流负反馈的特点：电路的输出电流趋向于维持恒定。4、有源滤波器和无源滤波器的区别？答：无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优 点。集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电 路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限，所以目前的有源 滤波电路的工作频率难以做得很高。5、同步电路和异步电路的区别是什么？答：同步电路:存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源,因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相 连，这有这些触发器的状态变化与时钟脉冲同步，而其他的触发器的状态变化不 与时钟脉冲同步。6、什么是“线与”逻辑，要实现它，在硬件特性上有什么具体要求？答：将两个门电路的输出端并联以实现与逻辑的功能成为线与。在硬件上，要用0C门来实现，同时在输出端口加一个上拉电阻。由于不用OC门可能使灌电流过大，而烧坏逻辑门。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。五、计算题1、试求如图所示各电路的静态工作点，假设晶体管力=60。2U1解:U rr-U RF 15-0.7(a)Ibo=-=-=0.07 10(mA)=7 1Rh 200I=BI=60 x 0.071 mA=4.26 mA eg dUUceq=U“-/“九=15-4.26x226.5W)0 工作在放大区U bb-U b 300(b)I bo=-=-=0.3(加4)=300 乂 AR,100bI=Bl=60 x Q.3mA=mAUceq-Ucc-ICQRC=20-18x2=-16(n(0 工作在饱和区这时 Uc E0”1 c h-=-=I。Rc 2U cc-U be 30-0(c)IB0=-=-=0.07(mA)=70 A,+(1+/?)RP 300+61 x 2 b EIrn-/3I=60 x 0.07 mA-4.2mAU 侬=U-/W(Rc+Re)=30-4.2x(2+2)=13.2(，)0 工作在放大区2、电路如图所示，晶体管的夕=60,%=100。(1)求解。点、七、尺和尺;(2)设匕=10mV(有效值)，问/=?。=?若。3开路，则。=?u=?图（1）解：（1）。点:/cq=/bq L86 mACEQ X%一，Q(火c+S)=456V小凡和扁的分析:26 mVr=r+(1+p)-9 5 2Qbe bb l J1 EQR.=Rb/rbe 9 5 2Q.B(R,HQA=-9 5urbeR=R=3kQ 0 c(2)设Us=10mV(有效值)，则RU.=-!-U 3.2 mV1 sR+R S 1U=A(/.304 mV 0 U 1若G开路，则R、=RJ/be+(1+51.3kQR/R,J -=-1.5uR eRU=-!U 9.6mV1 sR+R S 1U o=x 14.4 mV3、电路如图(2)所示，晶体管的，=100,1.=1OOQ。（1）求电路的。点、凡和心；（2）若电容Ce开路，则将引起电路的哪些动态参数发生变化？如何变化?解：（1）静态分析:=2 V/=-10 r A1+4U 6Q ycc-+Rf+RQ=5.77动态分析：26 mV仆=G，+(1+/)-2.7 3kQ/EQB(R,RQA-7.7/+(1+6)-fR.t=Rb/Rb2/%+(l+/?)/?f3.7 kQR。=勺=5kO(2)凡增大，凡-4.1k。；4,减小，Au -L七一1.92 Rr+R f e4、电路如图（3）所示。已知电压放大倍数为一100,输入电压I为正弦波,T2和T3管的饱和压降I Uces I=lVo试问：（1）在不失真的情况下，输入电压最大有效值Umax为多少伏？（2）若Ui=10mv（有效值），则。=?若此时必开路，则。=?若火3 短路，则。=?(-12V)图（3）+心一解：（1）最大不失真输出电压有效值为7.78 V故在不失真的情况下，输入电压最大有效值Umaxu.imaxUom工 77,8mV4（2）若 g=10mV,则。=1V（有效值）。（3）若当开路，则和T3组成复合管，等效6$3,T3可能饱和,使得如七-UV（直流）。若&3短路,则0g11.3V（直流）。
