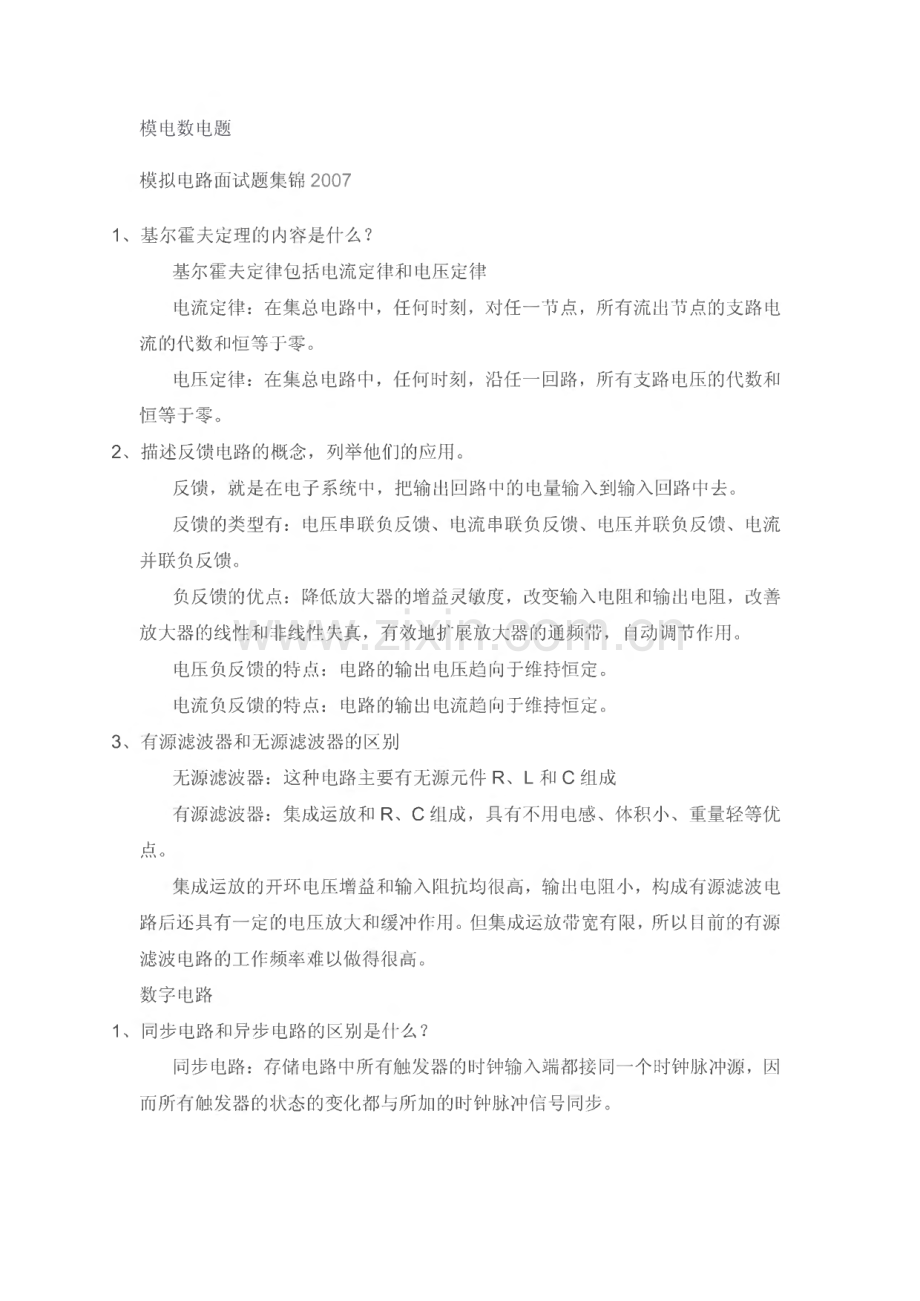

模电数电题模拟电路面试题集锦20071、基尔霍夫定理的内容是什么？基尔霍夫定律包括电流定律和电压定律电流定律：在集总电路中，任何时刻，对任一节点，所有流出节点的支路电 流的代数和恒等于零。电压定律：在集总电路中，任何时刻，沿任一回路，所有支路电压的代数和 恒等于零。2、描述反馈电路的概念，列举他们的应用。反馈，就是在电子系统中，把输出回路中的电量输入到输入回路中去。反馈的类型有：电压串联负反馈、电流串联负反馈、电压并联负反馈、电流 并联负反馈。负反馈的优点：降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善 放大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用。电压负反馈的特点：电路的输出电压趋向于维持恒定。电流负反馈的特点：电路的输出电流趋向于维持恒定。3、有源滤波器和无源滤波器的区别无源滤波器：这种电路主要有无源元件R、L和C组成有源滤波器：集成运放和R、C组成，具有不用电感、体积小、重量轻等优 点。集成运放的开环电压增益和输入阻抗均很高，输出电阻小，构成有源滤波电 路后还具有一定的电压放大和缓冲作用。但集成运放带宽有限，所以目前的有源 滤波电路的工作频率难以做得很高。数字电路1、同步电路和异步电路的区别是什么？同步电路：存储电路中所有触发器的时钟输入端都接同一个时钟脉冲源，因而所有触发器的状态的变化都与所加的时钟脉冲信号同步。异步电路：电路没有统一的时钟，有些触发器的时钟输入端与时钟脉冲源相 连，这有这些触发器的状态变化与时钟脉冲同步，而其他的触发器的状态变化不 与时钟脉冲同步。2、什么是“线与逻辑，要实现它，在硬件特性上有什么具体要求？将两个门电路的输出端并联以实现与逻辑的功能成为线与。在硬件上，要用0C门来实现，同时在输出端口加一个上拉电阻。由于不用OC门可能使灌电流过大，而烧坏逻辑门。3、解释setup和hold time violation,画图说明,并说明解决办法。（威盛VI A2003.11.06上海笔试试题）Setup/hold time是测试芯片对输入信号和时钟信号之间的时间要求。建立 时间是指触发器的时钟信号上升沿到来以前，数据稳定不变的时间。输入信号应 提前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setu p time.如不满足setup time,这个数据就不能被这一时钟打入触发器，只有在下 一个时钟上升沿，数据才能被打入触发器。保持时间是指触发器的时钟信号上升沿到来以后，数据稳定不变的时间。如 果hold time不够，数据同样不能被打入触发器。建立时间（Setup Time）和保持时间（Hold time）。建立时间是指在时钟边 沿前，数据信号需要保持不变的时间。保持时间是指时钟跳变边沿后数据信号需 要保持不变的时间。如果数据信号在时钟沿触发前后持续的时间均超过建立和保 持时间，那么超过量就分别被称为建立时间裕量和保持时间裕量。4、什么是竞争与冒险现象？怎样判断？如何消除？（汉王笔试）在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门 的时间不一致叫竞争。产生毛刺叫冒险。如果布尔式中有相反的信号则可能产生竞争和冒险现象。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。5、名词：SRAM、SSRAM、SDRAMSRAM：静态 RAMDRAM：动态 RAMSSRAM：Synchronous Static Random Access Memory 同步静态随机访 问存储器。它的一种类型的SRAMo SSRAM的所有访问都在时钟的上升/下降 沿启动。地址、数据输入和其它控制信号均于时钟信号相关。这一点与异步SR AM不同，异步SRAM的访问独立于时钟，数据输入和输出都由地址的变化控 制。SDRAM：Synchronous DRAM同步动态随机存储器6、FPGA和ASIC的概念,他们的区别。（未知）答案：FPGA是可编程ASIC。ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制 造的。根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制,半定制集成电路。与门阵列等其它ASICfApplication Specific IC）相比，它们 又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验等优点。7、什么叫做OTP片、掩膜片，两者的区别何在？OTP means one time program,一次性编程MTP means multi time program,多次性编程OTP（One Time Program）是MCU的一种存储器类型MCU按其存储器类型可分为MASK（掩模）ROM、OTP（一次性可编程）ROM、FLASHROM等类型。MASKROM的MCU价格便宜，但程序在出厂时已经固化，适合程序固定不 变的应用场合；FALSHROM的MCU程序可以反复擦写，灵活性很强，但价格较高，适合 对价格不敏感的应用场合或做开发用途；OTP ROM的MCU价格介于前两者之间，同时又拥有一次性可编程能力，适合既要求一定灵活性，又要求低成本的应用场合，尤其是功能不断翻新、需要 迅速量产的电了产品。8、单片机上电后没有运转，首先要检查什么？首先应该确认电源电压是否正常。用电压表测量接地引脚跟电源引脚之间的电压，看是否是电源电压，例如常用的5V。接下来就是检查复位引脚电压是否正常。分别测量按下复位按钮和放开复位 按钮的电压值，看是否正确。然后再检查晶振是否起振了，一般用示波器来看晶振引脚的波形，注意应该 使用示波器探头的“X10”档。另一个办法是测量复位状态下的I0 口电平，按住复 位键不放，然后测量I0 口（没接外部上拉的P0 口除外）的电压，看是否是高 电平，如果不是高电平，则多半是因为晶振没有起振。另外还要注意的地方是，如果使用片内ROM的话（大部分情况下如此，现 在已经很少有用外部扩ROM的了），一定要将EA引脚拉高，否则会出现程序 乱跑的情况。有时用仿真器可以，而烧入片子不行，往往是因为EA引脚没拉高 的缘故（当然，晶振没起振也是原因只一）。经过上面几点的检查，一般即可排 除故障了。如果系统不稳定的话，有时是因为电源滤波不好导致的。在单片机的 电源引脚跟地引脚之间接上一个0.1uF的电容会有所改善。如果电源没有滤波电 容的话，则需要再接一个更大滤波电容，例如220uF的。遇到系统不稳定时，就可以并上电容试试（越靠近芯片越好）。1、基尔霍夫定理的内容是什么？（仕兰微电子）2、平板电容公式（C=eS/4TTkd）。（未知）3、最基本的如三极管曲线特性。（未知）4、描述反馈电路的概念，列举他们的应用。（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放 大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未 知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺 点，特别是广泛采用差分结构的原因。（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。（未知）11、画差放的两个输入管。（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。并画出一个 品体管级的运放电路。（仕兰微电子）13、用运算放大器组成一个10倍的放大器。（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求 输出端某点的rise/fall时间。（Infineon笔试试题）15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C 上电压和R上电压，要求制这两种电路输入电压的频谱，判断这两种电路何为 高通滤波器，何为低通滤 波器。当RCT时，给出输入电压波形图，绘制两 种电路的输出波形图。（未知）16、有源滤波器和无源滤波器的原理及区别？（新太硬件）17、有一时域信号 S=V0sin（2pif0t）+V1cos（2pif1t）+V2sin（2pif3t+90）,当其通过 低通、带通、高通滤波器后的信号表示方式。（未知）18、选择电阻时要考虑什么？（东信笔试题）19、在CMOS电路中，要有一个单管作为开关管精确传递模拟低电平，这个单 管你会用P管还是N管，为什么？（仕兰微电子）20、给出多个mos管组成的电路求5个点的电压。（Infineon笔试试题）21、电压源、电流源是集成电路中经常用到的模块，请画出你知道的线路结构，简单描述 其优缺点。（仕兰微电子）22、画电流偏置的产生电路，并解释。（凹凸）23、史密斯特电路，求回差电压。（华为面试题）24、晶体振荡器，好像是给出振荡频率让你求周期（应该是单片机的,12分之一周 期.）（华为面试题）25、LC正弦波振荡器有1、基尔霍夫定理的内容是什么？（仕兰微电了）2、平板电容公式（C=eS/4TTkd）。（未知）3、最基本的如三极管曲线特性。（未知）4、描述反馈电路的概念，列举他们的应用。（仕兰微电子）5、负反馈种类（电压并联反馈，电流串联反馈，电压串联反馈和电流并联反馈）；负反馈的优点（降低放大器的增益灵敏度，改变输入电阻和输出电阻，改善放 大器的线性和非线性失真，有效地扩展放大器的通频带，自动调节作用）（未 知）6、放大电路的频率补偿的目的是什么，有哪些方法？（仕兰微电子）7、频率响应，如：怎么才算是稳定的，如何改变频响曲线的几个方法。（未知）8、给出一个查分运放，如何相位补偿，并画补偿后的波特图。（凹凸）9、基本放大电路种类（电压放大器，电流放大器，互导放大器和互阻放大器），优缺点，特别是广泛采用差分结构的原因。（未知）10、给出一差分电路，告诉其输出电压Y+和Y-,求共模分量和差模分量。（未 知）11、画差放的两个输入管。（凹凸）12、画出由运放构成加法、减法、微分、积分运算的电路原理图。并画出一个 晶体管级的运放电路。（仕兰微电子）13、用运算放大器组成一个10倍的放大器。（未知）14、给出一个简单电路，让你分析输出电压的特性（就是个积分电路），并求 输出端某点的rise/fall时间。（In巾neon笔试试题）15、电阻R和电容C串联，输入电压为R和C之间的电压，输出电压分别为C 上电压和R上电 压，要求制这两种电路输入电压的频谱，判断这两种电路何为 高通滤波器，何为低通滤波器。当RCT时，给出输入电压波形图，绘制两 种电路的输出波形图。（未知）16、有源滤波器和无源滤波器的原理及区别？（新太硬件）17、有一时域信号 S=V0sin（2pif0t）+V1cos（2pif1t）+V2sin（2pif3t+90）,当其通过 低通、带通、高通滤波器后的信号表示方式。（未知）18、选择电阻时要考虑什么？（东信笔试题）19、在CMOS电路中，要有一个单管作为开关管精确传递模拟低电平，这个单 管你会用P管还是N管，为什么？（仕兰微电子）20、给出多个mos管组成的电路求5个点的电压。（Infineon笔试试题）21、电压源、电流源是集成电路中经常用到的模块，请画出你知道的线路结构，简单描述其优缺点。（仕兰微电子）22、画电流偏置的产生电路，并解释。（凹凸）23、史密斯特电路，求回差电压。（华为面试题）24、晶体振荡器，好像是给出振荡频率让你求周期（应该是单片机的,12分之一周 期.）（华为面试题）25、LC正弦波振荡器有哪几种三点式振荡电路，分别画出其原理图。（仕兰微 电子）26、VCO是什么，什么参数（压控振荡器？）（华为面试题）27、锁相环有哪几部分组成？（仕兰微电子）28、锁相环电路组成，振荡器（比如用D触发器如何搭）。（未知）29、求锁相环的输出频率，给了一个锁相环的结构图。（未知）30、如果公司做高频电子的，可能还要RF知识，调频，鉴频鉴相之类，不一一 列举。（未知）31、一电源和一段传输线相连（长度为L,传输时间为T）,画出终端处波形，考 虑传输线 无损耗。给出电源电压波形图，要求绘制终端波形图。（未知）32、微波电路的匹配电阻。（未知）33、DAC和ADC的实现各有哪些方法？（仕兰微电子）34、A/D电路组成、工作原理。（未知）35、实际工作所需要的一些技术知识（面试容易问到）。如电路的低功耗，稳定，高速如何做到，调运放，布版图注意的地方等等，一般会针对简历上你所写做过 的东西具体问，肯定会问得很细（所以别把什么都写上，精通之类的词也别用太 多了），这个东西各个人就 不一样了，不好说什么了。（未知）哪几种三点式 振荡电路，分别画出其原理图。（仕兰微电子）26、VCO是什么，什么参数（压控振荡器？）（华为面试题）27、锁相环有哪几部分组成？（仕兰微电了）28、锁相环电路组成，振荡器（比如用D触发器如何搭）。（未知）29、求锁相环的输出频率，给了一个锁相环的结构图。（未知）30、如果公司做高频电子的，可能还要RF知识，调频，鉴频鉴相之类，不一一列举。（未知）31、一电源和一段传输线相连（长度为L,传输时间为T）,画出终端处波形，考 虑传输线 无损耗。给出电源电压波形图，要求绘制终端波形图。（未知）32、微波电路的匹配电阻。（未知）33、DAC和ADC的实现各有哪些方法？（仕兰微电子）34、A/D电路组成、工作原理。（未知）35、实际工作所需要的一些技术知识（面试容易问到）。如电路的低功耗，稳定，高速如何做到，调运放，布版图注意的地方等等，一般会针对简历上你所写做过 的东西具体问，肯定会问得很细（所以别把什么都写上，精通之类的词也别用太 多了），这个东西各个人就 不一样了，不好说什么了。（未知）转载数字电路面试题集锦20071、同步电路和异步电路的区别是什么？（仕兰微电子）2、什么是同步逻辑和异步逻辑？（汉王笔试）同步逻辑是时钟之间有固定的因果关系。异步逻辑是各时钟之间没有固定的因果 关系。3、什么是线与逻辑，要实现它，在硬件特性上有什么具体要求？（汉王笔试）线与逻辑是两个输出信号相连可以实现与的功能。在硬件上，要用oc门来实现,由于不用oc门可能使灌电流过大，而烧坏逻辑门。同时在输出端口应加一个 上拉电阻。4、什么是Setup和Holdup时间？（汉王笔试）5、setup和holdup时间，区别.（南山之桥）6、解释setup time和hold time的定义和在口寸钟信号延迟时的变化。（未知）7、解释setup和hold time violation,画图说明，并说明解决办法。（威盛VIA2003.11.06上海笔试试题）Setup/hold time是测试芯片对输入信号和时钟信号之间的时间要求。建立时间 是指触发器的时钟信号上升沿到来以前,数据稳定不变的时间。输入信号应提 前时钟上升沿（如上升沿有效）T时间到达芯片，这个T就是建立时间-Setup t ime.如不满足setup time,这个数据就不能被这一时钟打入触发器，只有在下一 个时钟上升沿，数据才能被打入触发器。保持时间是指触发器的时钟信号上升 沿到来以后，数据稳定不变的时间。如果hold time不够，数据同样不能被打入 触发器。建立时间（Setup Time）和保持时间（Hold time）。建立时间是指在时钟边沿前，数据信号需要保持不变的时间。保持时间是指时钟跳变边沿后数据信号需要保 持不变的时间。如果不满足建立和保持时间的话，那么DFF将不能正确地采样 到数据，将会出现metastability的情况。如果数据信号在时钟沿触发前后持续 的时间均超过建立和保持时间，那么超过量就分别被称为建立时间裕量和保持 时间裕量。8、说说对数字逻辑中的竞争和冒险的理解，并举例说明竞争和冒险怎样消除。（仕兰微电子）9、什么是竞争与冒险现象？怎样判断？如何消除？（汉王笔试）在组合逻辑中，由于门的输入信号通路中经过了不同的延时，导致到达该门的时 间不一致叫竞争。产生毛刺叫冒险。如果布尔式中有相反的信号则可能产生竞争 和冒险现象。解决方法：一是添加布尔式的消去项，二是在芯片外部加电容。10、你知道那些常用逻辑电平？TTL与COMS电平可以直接互连吗？（汉王笔 试）常用逻辑电平：12V,5V,3.3V；TTL和CMOS不可以直接互连，由于TTL是 在0.3-3.6V之间，而CMOS则是有在12V的有在5V的。CMOS输出接到TT L是可以直接互连。TTL接到CMOS需要在输出端口加一上拉电阻接到5V或者 12Vo11、如何解决亚稳态。（飞利浦一大唐笔试）亚稳态是指触发器无法在某个规定时间段内达到一个可确认的状态。当一个触发 器进入亚稳态时，既无法预测该单元的输出电平，也无法预测何时输出才能稳定在某个正 确的电平上。在这个稳定期间，触发器输出一些中间级电平，或者可能处于振荡状态，并 且这种无用的输出电平可以沿信号通道上的各个触发器级联式传播下去。12、IC设计中同步复位与异步复位的区别。（南山之桥）13、MOORE与MEELEY状态机的特征。（南山之桥）14、多时域设计中，如何处理信号跨时域。（南山之桥）15、给了 reg的setup,hold时间，求中间组合逻辑的delay范围。（飞利浦一大 唐笔试）Delay q,还有clock的dela y,写出决定最大时钟的因素，同时给出表达式。（威盛VIA 2003.11.06上海笔试试题）18、说说静态、动态时序模拟的优缺点。（威盛VIA 2003.11.06上海笔试试题）19、一个四级的Mux,其中第二级信号为关键信号如何改善timingo（威盛VIA2003.11.06上海笔试试题）20、给出个门级的图，又给了各个门的传输延时，问关键路径是什么，还问 给出输入，使得输出依赖于关键路径。（未知）21、逻辑方面数字电路的卡诺图化简，时序（同步异步差异），触发器有几种（区别，优点），全加器等等。（未知）22、卡诺图写出逻辑表达使。（威盛VIA 2003.11.06上海笔试试题）23、化简 F（A,B,C,D尸 m（1,3,4,5,10,11,12,13,14,15）的和。（威盛）24、please show the CMOS inverter schmatic,layout and its cross section with P-well process.Plot its transfer curve（Vout-Vin）And also explain the operation region of PMOS and NMOS for each segment of the transfer curve?（威盛笔试题 circuit design-beijing-03.11.09）25 To design a CMOS invertor with balance rise and fall time,please de finethe ration of channel width of PMOS and NMOS and explain?26、为什么一个标准的倒相器中P管的宽长比要比N管的宽长比大？（仕兰微 电子）27、用mos管搭出一个二输入与非门。（扬智电子笔试）28 please draw the transistor level schematic of a emos 2 input AND g ate andexplain which input has faster response for output rising edge.（less dela ytime）o（威盛笔试题 circuit design-beijing-03.11.09）29、画出NOT,NAND,NOR的符号,真值表，还有transistor level的电路。（I nfineon 笔试）30 画出 CMOS 的图，画出 tow-to-one mux gate。（威盛 VIA 2003.11.06 上海笔试试题）31、用一个二选一 mux和一个inv实现异或。（飞利浦一大唐笔试）32、画出Y=A*B+C的emos电路图。（科广试题）33、用逻辑们和emos电路实现ab+cdo（飞利浦一大唐笔试）34、画出CMOS电路的晶体管级电路图，实现Y=A*B+C（D+E）。（仕兰微电 子）35、利用 4 选 1 实现 F（x,y,z）;xz+yz。（未知）36、给一个表达式仁xxxx+xxxx+xxxxx+xxxx用最少数量的与非门实现（实际 上就是化简）。37、给出一个简单的由多个NOT,NAND,NOR组成的原理图，根据输入波形画 出各点波形。（Infineon 笔试）38、为了实现逻辑（A XOR B）OR（C AND D）,请选用以下逻辑中的一 种，并说明为什么？1）INV 2）AND 3）OR 4）NAND 5）NOR 6）XOR 答案：NAND（未知）39、用与非门等设计全加法器。（华为）40、给出两个门电路让你分析异同。（华为）41、用简单电路实现，当A为输入时，输出B波形为（仕兰微电子）42、A,B,C,D,E进行投票，多数服从少数，输出是F（也就是如果A,B,C,D,E中1的个数比0多，那么F输出为1,否则F为0）,用与非门实现，输入数目没有限制。（未 知）43、用波形表示D触发器的功能。（扬智电子笔试）44、用传输门和倒向器搭一个边沿触发器。（扬智电子笔试）45、用逻辑们画出D触发器。（威盛VIA 2003.11.06上海笔试试题）46、画出DFF的结构图，用verilog实现之。（威盛）47、画出一种CMOS的D锁存器的电路图和版图。（未知）48、D触发器和D锁存器的区别。（新太硬件面试）49简述latch和filp-flop的异同。（未知）50、LATCH和DFF的概念和区别。（未知）51 Jatch与register的区别，为什么现在多用register.行为级描述中latch如何产生的。（南山之桥）52、用D触发器做个二分颦的电路.又问什么是状态图。（华为）53、请画出用D触发器实现2倍分频的逻辑电路？（汉王笔试）54、怎样用D触发器、与或非门组成二分频电路？（东信笔试）55、How many flip-flop circuits are needed to divide by 16?（Intel）16 分 频？56、用 filp-flop 和 logic-gate 设一个 1 位加法器，输入 carry in 和 current-stag e,输出carryout 和 next-stage.（未知）57、用D触发器做个4进制的计数。（华为）58、实现 N 位 Johnson Counter,N=5o（南山之桥）59、用你熟悉的设计方式设计一个可预置初值的7进制循环计数器，15进制的 呢？（仕兰微电子）60、数字电路设计当然必问Verilog/VHDL,如设计计数器。（未知）61、BLOCKING NONBLOCKING赋值的区别。（南山之桥）62、写异步D触发器的verilog module。（扬智电子笔试）module dff8（clk,reset,d,q）;input elk;input reset;input 7:0 d;output 7:0 q;reg 7:0 q;always （posedge elk or posedge reset）if（reset）q=0;elseq=d;endmodule63、用D触发器实现2倍分频的Verilog描述？(汉王笔试)module divide2(elk,clk_o,reset);input elk,reset;output clk_o;wire in;reg out;always (posedge elk or posedge reset)if(reset)out=0;elseout=in;assign in=-out;assign clk_o=out;endmodule64、可编程逻辑器件在现代电子设计中越来越重要，请问：a)你所知道的可编 程逻辑器件有哪些？b)试用VHDL或VERILOG、ABLE描述8位D触发器逻辑。(汉 王笔试)PAL,PLD,CPLD,FPGAomodule dff8(clk,reset,d,q);input elk;input reset;input d;output q;reg q;always (posedge elk or posedge reset)if(reset)q=0;elseq 名词:sram,ssram,sdram名词 IRQ,BIOS,USB,VHDL,SDRIRQ:Interrupt ReQuestBIOS:Basic Input Output SystemUSB:Universal Serial BusVHDL:VHIC Hardware Description LanguageSDR:Single Data Rate压控振荡器的英文缩写（VCO）。动态随机存储器的英文缩写（DRAM）。名词解释，无聊的外文缩写罢了，比如PCI、ECC、DDR、interrupt、pipeline、IRQ,BIOS,USB,VHDL,VLSI VCO（压控振荡器）RAM（动态随机存储器），FIR IIR DFT（离散傅立叶变换）或者是中文的，比如：a.量化误差b.直方图c.白平衡IC设计基础（流程、工艺、版图、器件）1、我们公司的产品是集成电路，请描述一下你对集成电路的认识，列举一些与 集成电路相关的内容（如讲清楚模拟、数字、双极型、CMOS、MCU、RISC、CISC、DSP、ASIC、FPGA等的概念）。（仕兰微面试题目）2、FPGA和ASIC的概念，他们的区别。（未知）答案：FPGA是可编程ASIC。ASIC:专用集成电路，它是面向专门用途的电路，专门为一个用户设计和制造的。根据一个用户的特定要求，能以低研制成本，短、交货周期供货的全定制，半定制集成 电路。与门阵列等其它ASIC（Application Specific IC）相比，它们又具有设计开发周期短、设计制造成本低、开发工具先进、标准产品无需测试、质量稳定以及可实时在线检验 等优点3、什么叫做OTP片、掩膜片，两者的区别何在？（仕兰微面试题目）4、你知道的集成电路设计的表达方式有哪几种？（仕兰微面试题目）5、描述你对集成电路设计流程的认识。（仕兰微面试题目）6、简述FPGA等可编程逻辑器件设计流程。（仕兰微面试题目）7、IC设计前端到后端的流程和eda工具。（未知）8、从RTL synthesis到tape out之间的设计flow,并列出其中各步使用的tool.（未知）9、Asic 的 design flow。（威盛 VIA 2003.11.06 上海笔试试题）10、写出asic前期设计的流程和相应的工具。（威盛）11、集成电路前段设计流程，写出相关的工具。（扬智电子笔试）先介绍下IC开发流程：1.）代码输入（design input）用vhdl或者是verilog语言来完成器件的功能描述，生成hdl代码语言输入工具：SUMMIT VISUALHDLMENTOR RENIOR图形输入：composer（cadence）;viewlogic（viewdraw）2.）电路仿真（circuit simulation）将vhd代码进行先前逻辑仿真，验证功能描述是否正确数字电路仿真工具：Verolog：CADENCEVerolig-XLSYNOPSYSVCSMENTORModle-simVHDL:CADENCENC-vhdlSYNOPSYSVSSMENTORModle-sim模拟电路仿真工具：*ANTI HSpice pspice,spectre micro microwave:eesoft:hp3.）逻辑综合（synthesis tools）逻辑综合工具可以将设计思想vhd代码转化成对应一定工艺手段的门级电路；将初级仿真中所没有考虑的门沿（gates delay）反标到生成的门级网表中，返回 电路仿真阶段进行再仿真。最终仿真结果生成的网表称为物理网表。12、请简述一下设计后端的整个流程？（仕兰微面试题目）13、是否接触过自动布局布线？请说出一两种工具软件。自动布局布线需要哪 些基本元素？（仕兰微面试题目）14、描述你对集成电路工艺的认识。（仕兰微面试题目）15、列举几种集成电路典型工艺。工艺上常提到025Q18指的是什么？（仕兰 微面试题目）16、请描述一下国内的工艺现状。（仕兰微面试题目）17、半导体工艺中，掺杂有哪几种方式？（仕兰微面试题目）18、描述CMOS电路中闩锁效应产生的过程及最后的结果？（仕兰微面试题目）19解释latch-up现象和Antenna effect和其预防措施.（未知）20、什么叫Latchup?（科广试题）21、什么叫窄沟效应？（科广试题）22、什么是NMOS、PMOS、CMOS?什么是增强型、耗尽型？什么是PNP、NPN?他们有什么差别？（仕兰微面试题目）23、硅栅COMS工艺中N阱中做的是P管还是N管，N阱的阱电位的连接有 什么要求？（仕兰微面试题目）24、画出CMOS晶体管的CROSS-OVER图（应该是纵剖面图）,给出所有可 能的传输特性和转移特性。（Infineon笔试试题）25、以interver为例，写出N阱CMOS的process流程，并画出剖面图。（科广 试题）26 Please explain how we describe the resistance in semiconductor.Co mparethe resistance of a metal,poly and diffusion in tranditional CMOS process.（威盛笔试题 circuit design-beijing-03.11.09）27、说明mos一半工作在什么区。（凹凸的题目和面试）28、画p-bulk的nmos截面图。（凹凸的题目和面试）29、写schematic note（?）,越多越好。（凹凸的题目和面试）30、寄生效应在ic设计中怎样加以克服和利用。（未知）31、太底层的MOS管物理特*觉一般不大会作为笔试面试题，因为全是微电子 物理，公式推导太罗索，除非面试出题的是个老学究。IC设计的话需要熟悉的软件：Cad ence,Synopsys,Avant,UNIX当然也要大概会操作。32 unix命令cp-r,rm.unameo（扬智电子笔试）单片机、MCU、计算机原理1、简单描述一个单片机系统的主要组成模块，并说明各模块之间的数据流流向 和控制流流向。简述单片机应用系统的设计原则。（仕兰微面试题目）2、画出8031与2716（2K*8ROM）的连线图，要求采用三-八译码器，8031 的 P2.5,P2.4 和P2.3参加译码，基本地址范围为3000H-3FFFH。该2716有没有重叠地址？根 据是什么？若有，则写出每片2716的重叠地址范围。（仕兰微面试题目）3、用8051设计一个带一个8*16键盘加驱动八个数码管（共阳）的原理图。（仕 兰微面试题目）4、PCI总线的含义是什么？PCI总线的主要特点是什么？（仕兰微面试题目）5、中断的概念？简述中断的过程。（仕兰微面试题目）6、如单片机中断儿个/类型，编中断程序注意什么问题；（未知）7、要用一个开环脉冲调速系统来控制直流电动机的转速，程序由8051完成。简单原理如下：由P3.4输出脉冲的占空比来控制转速，占空比越大，转速越快；而占空比 由K7-K0八个开关来设置，直接与P1 口相连（开关拨到下方时为0”,拨到上方时为T”,组成一个八位二进制数N）,要求占空比为N/256。（仕兰微面试题目）下面程序用计数法来实现这一功能，请将空余部分添完整。MOV P1,#OFFHL00P1：MOV R4,#OFFHMOV R3,#00HL00P2：MOV A,P1SUBB A,R3JNZ SKP1SKP1：MOV C,70HMOV P3.4,CACALL DELAY：此延时子程序略AJMP L00P18、单片机上电后没有运转，首先要检查什么？（东信笔试题）9、What is PC Chipset?（扬智电子笔试）芯片组（Chipset）是主板的核心组成部分，按照在主板上的排列位置的不同，通常分为北桥芯片和南桥芯片。北桥芯片提供对CPU的类型和主频、内存的类型和最大 容量、ISA/PCI/AGP插槽、ECC纠错等支持。南桥芯片则提供对KBC（键盘控制器）、RTC（实时时钟控制器）、USB（通用串行总线）、Ultra DMA/33（66）EIDE数据传输方式和 ACPI（高级能源管理）等的支持。其中北桥芯片起着主导性的作用，也称为主桥（Host Br idge）。除了最通用的南北桥结构外，目前芯片组正向更高级的加速集线架构发展，Intel 的8xx系列芯片组就是这类芯片组的代表，它将一些子系统如IDE接口、音效、M ODEM 和 USB 直接接入主芯片，能够提供比PCI总线宽一倍的带宽，达到了 266MB/S。10、如果简历上还说做过cpu之类，就会问到诸如cpu如何工作，流水线 之类的问题。（未知）11、计算机的基本组成部分及其各自的作用。（东信笔试题）12、请画出微机接口电路中，典型的输入设备与微机接口逻辑示意图（数据接 口、控制接口、所存器/缓冲器）。（汉王笔试）13、cache的主要部分什么的。（威盛VIA 2003.11.06上海笔试试题）14、同步异步传输的差异（未知）15、串行通信与同步通信异同，特点，比较。（华为面试题）16、RS232c高电平脉冲对应的TTL逻辑是？（负逻辑？）（华为面试题）信号与系统1、的话音频率一般为3003400H乙若对其采样且使信号不失真，其最小的采 样频率应为多大？若采用8KHz的采样频率，并采用8bit的PCM编码，则存储一秒钟的信号数据量有多大？（仕兰微面试题目）2、什么耐奎斯特定律，怎么由模拟信号转为数字信号。（华为面试题）3、如果模拟信号的带宽为5kh乙要用8K的采样率，怎么办？（lucent）两路？4、信号与系统:在时域与频域关系。（华为面试题）5、给出时域信号，求其直流分量。（未知）6、给出一时域信号，要求（1）写出频率分量，（2）写出其傅立叶变换级数；（3）当波形经过低通滤波器滤掉高次谐波而只保留一次谐波时，画出滤波后的输出波形。（未知）7、sketch连续正弦信号和连续矩形波（都有图）的傅立叶变换。（Infineon笔试 试题）8、拉氏变换和傅立叶变换的表达式及联系。（新太硬件面题）DSP、嵌入式、软件等1、请用方框图描述一个你熟悉的实用数字信号处理系统，并做简要的分析；如 果没有，也可以自己设计一个简单的数字信号处理系统，并描述其功能及用途。（仕兰微 面试题目）2、数字滤波器的分类和结构特点。（仕兰微面试题目）3、IIR,FIR滤波器的异同。（新太硬件面题）4、拉氏变换与Z变换公式等类似东西，随便翻翻书把如.h（n尸-a*h（n-1）+b*b（n）a.求h（n）的z变换；b.问该系统是否为稳定系统；c.写出FIR数字滤波器的差分方程;（未知）5、DSP和通用处理器在结构上有什么不同，请简要画出你熟悉的一种DSP结 构图。（信威dsp软件面试题）6、说说定点DSP和浮点DSP的定义（或者说出他们的区别）（信威dsp软件 面试题）7、说说你对循环寻址和位反序寻址的理解.（信威dsp软件面试题）8、请写出一8,7的二进制补码，和二进制偏置码。用Q15表示出0.5和一0.5.（信威dsp软件面试题）9、DSP的结构（哈佛结构）；（未知）10、嵌入式处理器类型（如ARM）,操作系统种类（Vxworks,ucos,winCE,linux）,操作系统方面偏CS方向了，在CS篇里面讲了；（未知）11、有一个LD。芯片将用于对手机供电，需要你对他进行评估，你将如何设计 你的测试项目？12、某程序在一个嵌入式系统（200M CPU,50M SDRAM）中已经最优化了，换到零一个系统（3
