聚源纸业造纸废水处理技改及回用工程建设投资可行性申请报告.doc

****市聚源纸业有限公司
造纸废水处理技改及回用工程

可行性研究报告

河南省躬耕工程咨询公司
二○○八年八月

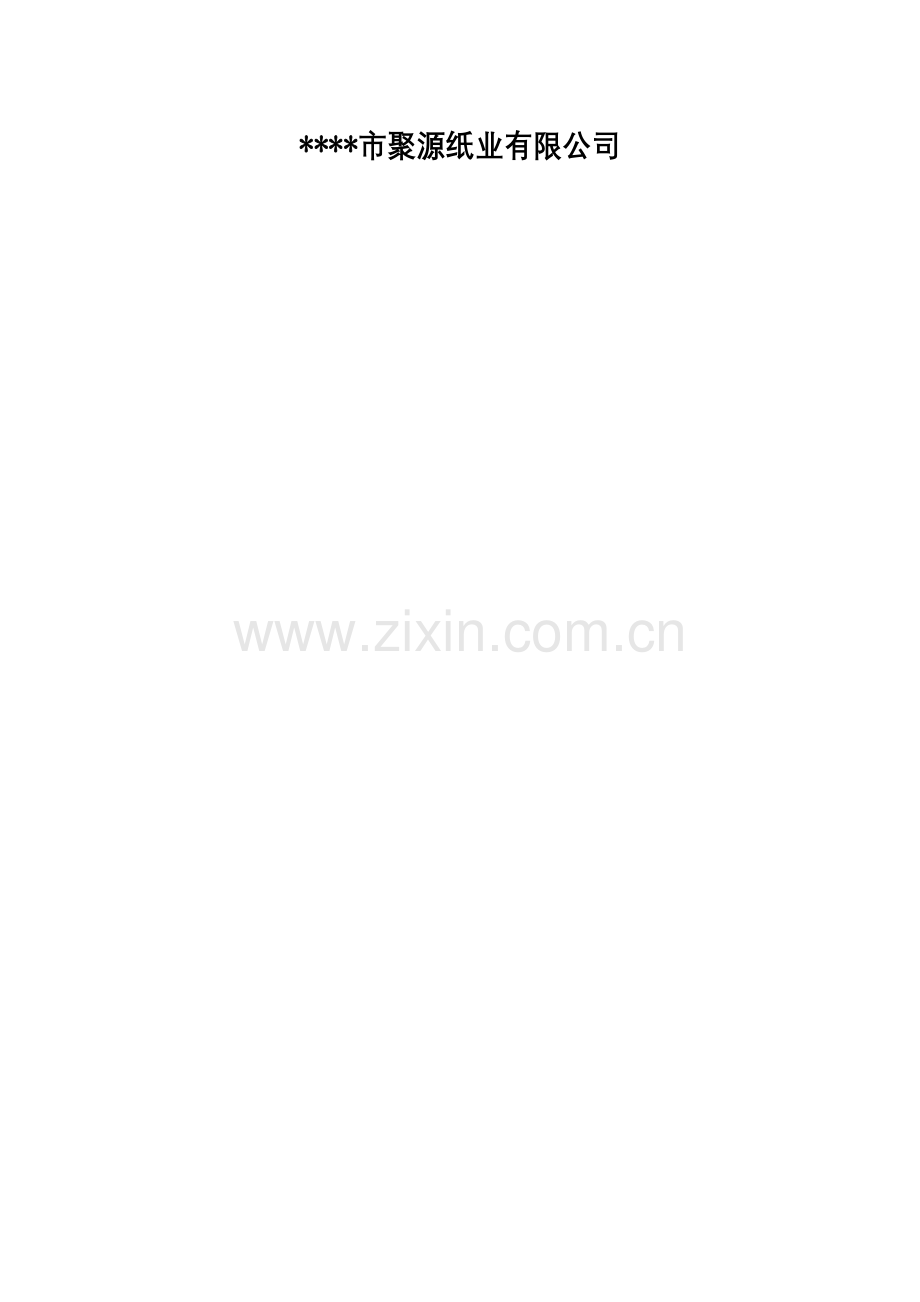

****市聚源纸业有限公司

聚源纸业有限公司造纸废水处理技改及回用工程项目可行性研究报告
第1章 总论
1.1项目名称及承办单位
1.1.1项目名称
****市聚源纸业有限公司造纸废水处理技改及回用工程项目
1.1.2项目法人及法人代表
项目法人：****市聚源纸业有限公司
法人代表：********
1.1.3项目建设地点
****市聚源纸业有限公司现址内
1.1.4报告编制单位
编制单位：****市工程咨询公司
资格证书号：工咨乙120200700028
1.2可行性研究报告编制依据
1、《中华人民共和国国民经济和社会发展第十一个五年规划纲要》；
2、《中央环境保护专项资金项目申报指南（2006-2010年）》；
3、《河南省排污费征收使用管理办法》（省政府令第78号）；
4、《国家环境保护“十一五”规划》；
5、《河南省排污费资金收缴使用管理办法》【豫财建〔2003〕143号】；
6、《河南省水污染防治“十一五”规划》；
7、《造纸工业水污染物排放标准》（GB3544-2001）；
8、项目承办单位编制本项目可行性研究报告的委托书；
9、项目承办单位提供的基础数据、技术资料等。
1.3研究工作的范围
根据国家对建设项目可行性研究阶段的工作范围和深度规定，本报告在对项目的建设条件进行了实地查勘，对项目建设的必要性、建设场地与条件、规模与内容、总平面布置及建筑结构方案、环境保护、节能及消防与安全、项目组织与实施、组织机构与定员、投资估算与资金筹措等方面进行综合研究和分析，重点研究和论述项目建设的必要性、内容及方案、投资估算与资金筹措，为项目的决策和建设提供可靠依据。
1.4企业概况
****市聚源纸业有限公司是由原国有企业****龙翔纸业有限公司改制建成的以商品浆为主的民营企业，固定资产6000万元。公司占地面积105亩，职工300人，主要产品为文化用纸和生活用纸，年生产能力为5万吨，其中：文化用纸2万t/a，生活用纸3万t/a。企业现有污水处理厂占地面积为46亩，采用物化处理工艺，日处理污水量5000m3，虽然实现了造纸废水的达标排放，但现已不能满足《河南省辖淮河流域水污染防治“十一五”规划》和《关于我省辖淮河流域工业废水治理情况的报告》（豫发改资源[2004]2242号）新标准。对下游地表水体仍然造成一定程度的污染，对下游居民的生产、生活造成了一定的影响。废水目前经处理达标后排入柳河。
1.5项目建设背景及必要性
我国是一个水资源短缺的国家，人均占有水资源量仅为世界平均水平的30%，且时空分布不均，南方水多，北方水少。我国水污染形势严峻，水质型缺水更加剧了水资源的短缺。党中央、国务院高度重视水污染防治工作。“十一五”期间，中央政府将加大对海河、淮河、辽河、黄河中上游等11个流域的水污染防治重点工程的投资，总额将达2565亿元人民币。重点治理工业污染治理、城镇污水处理和区域污染防治三个大类工程。
淮河流域是全国重要的商品粮基地，经济总量约占全国的1/8，是全国水利建设投资的重点地区，也是南水北调东线工程的必经之地，在经济社会发展全局中具有重要的战略地位。加强淮河治污工作，对于维护沿淮地区1.68亿人民群众的切身利益，保障华东、华中以及华北地区经济社会协调发展，都具有十分重要的意义。同时，做好淮河治污工作，对中西部地区乃至全国的污染治理和环境保护，也具有重要的示范和借鉴作用。
作为淮河流域的上游省份，淮河流域的污染治理始终被列为河南省环境保护工作的重中之重。十多年来，河南省的广大干部群众克服困难，团结治污，淮河流域的水污染防治工作取得了重要进展，淮河水质有了比较明显的改善。但由于存在经济增长方式粗放，治污体制和机制不顺，污水处理设施建设滞后，水资源开发利用过度等问题，淮河治污尚未达到预期目标，淮河治污工作面临的形势仍很艰巨，不容丝毫放松。
****市聚源纸业有限公司目前生活用纸年生产能力为5万吨，当企业的产能调整与恢复工作完成后，造纸能力将进一步扩大。该企业是支撑****市郾城区当地经济发展的重点企业，该公司的工业污水治理已经纳入****市“十一五”水污染治理规划。****市聚源纸业有限公司拟上的污水治理工程项目，将极大改善原有污水治理设施的治污条件，同时实现工业污水的治理和工业用水重复利用，在当地造纸以及其他行业中推广污水治理技术等方面具有很好的示范意义。
本项目建设内容主要是在原厂污水处理设施基础上，改变原工艺路线，通过新建或更新污水处理设施等实施内容，全面提升污水治理厂的治污能力，加大企业的工业用水回用量，减少处理后废水的排放。根据国家“大力节约能源资源，加快建设节约型社会”的发展要求和河南省环境保护工作的精神，****市聚源纸业有限公司规划对企业现有污水处理厂的设施条件进行彻底优化升级，污水治理更加科学合理，治污更加高效、稳定，COD、BOD、SS将大幅度降低，为实现“十一五”环境保护水污染治理目标中工业污水治理削减化学需氧量100万吨的顺利实现做出应有努力。同时本项目建成投入使用后，对转变企业经济增长方式、加快技术进步，使企业效益增长建立在节约能源资源和保护环境的基础上具有显著的推动作用，其不仅是企业深入落实科学发展观，严格遵从国家相关环境保护政策要求和促进“十一五”水污染治理目标顺利实现的具体体现，而且对企业提升自身核心竞争力和社会公共形象，促进企业长远健康发展具有十分重要的意义。****市聚源纸业有限公司对该项目的实施积极性高，企业配套专项资金已经落实到位。目前项目各项基本建设条件已经完备，所采用技术成熟、治污效果理想，对切实解决危害人民群众健康和影响经济社会可持续发展的水污染问题具有积极的推进支撑作用。因此本项目是可行和必要的。
1.6项目基本情况
1.6.1项目建设内容及规模
根据企业实际情况本次拟建项目的主要内容可以分为2个部分，原有5000m3/d废水处理系统改造和废水深度处理及回用，项目实施后废水回用率由原来的20%提高到80%。
1.6.2项目总投资及资金来源
项目总投资950万元，其中申请污染治理专项资金280万元，项目单位自筹670万元。
1.6.3项目建设期
项目建设进度拟定为1年。
1.6.4环境保护
该项目是在原有污水治理厂的设备基础上进行优化设计，通过对污水治理系统实施技术改造提高治污效率，稳定水处理质量，最大限度降低企业生产造成的环境污染。
本项目实施后，主要污染物SS、COD、BOD的削减量分别为48.3吨/年、70.49吨/年、32.4吨/年，这对于生态环境质量的改善以及促进区域经济社会发展具有积极的推动作用。
本项目实施后，每天回用水量为3636吨，每年回用水量为120万吨，提高了水的重复利用率，解决了企业水资源短缺的难题，实现了企业经济的可持续发展。
1.7项目结论及建议
本项目建设条件具备，工艺技术成熟可靠；项目符合国家产业政策要求，已纳入****市“十一五”环境保护及水污染治理规划，项目建成投入使用后社会效益和生态效益显著。因此，该项目是可行的。
建议项目建设中加强质量监督管理，加强成本控制，降低造价。
1.8主要经济技术指标表
项目主要技术经济指标表
序号
指标名称
单位
指标
备注
Ⅰ
经济数据

1
总投资
万元
950

2
资金筹措

其中：自有资金
万元
670

专项资金
万元
280

3
年经营收入
万元
246.06

4
年总成本费用
万元
210.23

5
年利润总额
万元
35.83

6
年经营（销售）税金及附加
万元
0.00

7
年所得税
万元
8.96

8
年净利润（税后利润）
万元
26.87

Ⅱ
财务评价指标

1
投资利润率
%
3.77%

2
投资利税率
%
3.77%

3
全部投资财务内部收益率
%
5.86%
税前
4
全部投资财务内部收益率
%
4.49%
税后
5
全部投资回收期（税前）
年
11.25
含建设期
6
全部投资回收期（税后）
年
12.35
含建设期
7
全部投资财务净现值
万元
129.25
税前
8
全部投资财务净现值
万元
33.46
税后
9
盈亏平衡点（BET）
%
69.86%

第2章 建设地点条件及项目选址
2.1建设条件
2.1.1地形、地貌、水文、地质
****市位于伏牛山东麓平原与淮北平原交错地带，总地势西高东低，有少量黄土岗分布。项目区地表为第四纪冲积层覆盖，其岩性主要为黄土质亚粘土，其次为粘土，局部有淤泥质夹层，地耐力12—15t/m2。最大冻土深度0.25m。项目场区内地势平坦，地貌单一，地势较高，呈西北向东南方向倾斜。土质结构致密，强度中等，地基承载力大部分在160kPa以上，工程地质条件较好，对项目建设无不良影响。****市地震烈度6度，根据规范，一般建筑不予设防，特殊建筑应考虑设防。
2.1.2气候条件
****市位于暖温带南部边缘，属于温暖性季风气候。一年之中，冷暖交替，四季分明。全市累年平均气温为14.6℃，7月份最热，年平均气温为27.5℃；１月份最冷，年平均气温为0.5℃。全年无霜期为216─225天，降雨量平均为749.2─845.2毫米，日照时数为2187 ─2359小时。光照充足，热量丰富，降水适中，气候温暖。
2.1.3水文
****市境内河流分别为沙颍河、汾泉河和洪汝河水系，是淮河较大支流。其中沙、澧河横贯全境，在市区交汇后穿越市区而过。项目所在地位于沙澧河冲积平原，土层深厚，水资源丰富。地下水资源埋藏浅，水质良好，便于开采，单井出水量60m3/h左右，浅层地下水位在10—15m之间，适于工业和生活用水。
2.1.4建筑资源条件
****市自然资源主要有土地、岩盐及河沙。据统计，全市实有耕地166千公顷，林地5083公顷，水域16.64千公顷，未利用土地2307公顷。****土壤共有砂质、壤质和胶质三种类型，以壤质土壤为主，肥力水平较高。****市水资源丰富，地表水年均天然径流量为3.7亿立方米，沙、澧河等过境水径流量为27亿立方米，浅层地下水年均总补给为5.2亿立方米，可开采量为3.7亿立方米，单井涌水量每小时超过60吨。中深层地下水日开采量可达2.5万吨。岩盐主要分布于舞阳县的孟寨和姜店两个乡，面积为80平方公里，储量约400亿吨，盐的品位为98.53% ，达到国家食用标准。河沙资源主要产于沙河、澧河，沙质纯净，大小均匀，配级合理，年开采量为200万立方米，是理想的建筑材料。
2.1.5****市综合条件
****市地处中原腹地，是历史悠久而又比较年轻的城市，曾以商贸和水陆运输发达而享誉中原，素有“江淮百货萃，此处星辰罗”之称。****1948年设立县级市，1986年升格为省辖市,2004年新的区划调整后，辖临颍、舞阳两县和郾城区、源汇区、召陵区三区，总面积2617平方公里，人口254.25万人。
****是交通便捷、环境优美的城市。现已成为中原地区重要的铁路、高速公路“双十字”交通枢纽，公路密度居全省前列。人口密度每平方公里966人，居全省首位。淮河水系的两大支流沙河、澧河在市区交汇，滨河城市特色突出。城镇化建设和生态环境建设成效明显，城市框架不断拉大、功能日臻完善。市区面积1020平方公里，建成区面积发展到48.6平方公里，常住人口达到46万人。人均公共绿地面积14.36平方米，市区绿化覆盖率、绿地率分别达到46.22%和37.2%。****连续获得全国卫生城市、全国创建文明城市工作先进城市、国家园林城市、全国绿化模范城市、中国人居环境范例奖等称号。
****是食品加工主导产业特色优势明显的城市，全市规模以上食品工业增加值占规模以上工业增加值的比重达到55.4%，贡献率58.8%，拉动规模以上工业增长13.5个百分点。****相继被确定为河南省食品工业基地市、无公害食品基地示范市和全国首家“中国食品名城”,被授予“全国农业产业化先进集体”称号。
****是经济发展快、效益好的城市。全市经济连年保持两位数的增幅并高于全国、全省平均增长水平,运行质量不断提高。目前，****市致力于建设经济发达、文化繁荣、社会文明、生态良好的新****，加快实现“三大目标”（在中原城市群中加快经济隆起，建设开放型区域性中心城市、在中原地区率先实现农村城镇化和城乡一体化，提前5年实现全面小康）。****市综合条件较好，有利于项目的顺利实施。
2.2项目选址
本项目是****市聚源纸业有限公司在老厂污水处理系统基础上进行污水治理技术改造和回用工程，不需要重新选址。

第3章 生产系统分析
3.1生产原辅材料消耗
本企业生产规模为5万吨/年，主要产品为文化用纸(2万吨/年)和生活用纸(3万吨/年)。企业现有生产原辅材料、燃料、动力消耗情况见表3-1。
表3-1 原辅材料、燃料及动力消耗表
序号
类别
单耗
年消耗量
备注
单位
数量
单位
数量
一
文化用纸生产线

1
漂白商品浆
t/t
0.99
万t
1.98
国内自购
2
松香
t/t
0.008
万t
0.016
国内自购
3
硫酸铝
t/t
0.05
万t
0.1
国内自购
4
滑石粉
t/t
0.15
万t
0.3
国内自购
5
聚酯网
m2/t
0.12
万m2
0.24
国内自购
6
毛毯
kg/t
0.2
kg
4000
国内自购
7
煤
t/t
0.34
万t
0.68
平顶山煤
8
蒸汽
t/t
2.2
万t
4.4
锅炉供给
9
新鲜水
m3/t
20.3
万m3
40.6
自备深井供给
10
电
kWh/t
700
万kWh
1400
变电站供给
二
生活用纸生产线

1
漂白商品浆
t/t
1.02
万t
3.06
国内自购
2
纤维素
t/t
0.006
万t
0.018
增强拉力
3
助流剂
t/t
0.007
万t
0.021
保证薄度
4
分散剂
t/t
0.002
万t
0.006
保证均匀度
5
新鲜水
t/t
20.4
万t
61.2
地下水
6
电
kWh/t
500
万kWh
1500
当地电力
7
煤
t/t
0.38
万t
1.14
平顶山煤
8
蒸汽
t/t
2.5
万t
7.5
锅炉供给
3.2生产主要设备
企业主要设备详见表3-2。
表3-2 主要设备一览表
工段名称
序号
设备名称
规模型号
数量（台/套）
制浆
工段
1
打浆机

10
2
破碎机

10
3
条形筛

10
造纸
工段
4
造纸机

10
5
卷纸机

10
其它
设施
6
锅炉

3
7
软化水设备

3
8
麻石水膜除尘器

1
9
污水处理设施

1
10
变压器

3
3.3生产工艺及产污环节
企业生产工艺及产污环节见图3-1。
图3-1 生产工艺及产污流程示意图
稀释浆
上网
网

上毛布成纸
烘干
成品
废水
纸机白水
打浆
商品白浆（浆板）

3.4生产水平衡分析
根据调查，本企业现有生产水量平衡图见图3-2。企业用水量为5238m3/d，排放量为3636m3/d，回用量为909m3/d。

打 浆
稀释浆
上 网
上毛布
锅炉
29

38
802
3732
3620
839
新 鲜 水
2959
1066
烘缸烘干
生活用水
360
14
37
36
9
920
5
5238
污水处理站
外排3636
4545
74
184
544
回用909

图3-2 现有生产水量平衡图（单位：m3/d）

3.5现有废水处理情况
3.5.1废水处理工艺
公司现有污水处理工艺流程见图3-3。
曝气
斜筛
过滤
沉淀池
厌氧池
好氧池
二次过滤池
废水
排放
进水
加药（PAC、PAM）
噪声
固体废弃物
固体废弃物

闲置

图3-3 现有污水处理工艺流程及产污环节
3.5.2废水处理基本情况
现有污水处理基本情况见表3-3。
表3-3 现有废水处理基本情况一览表
序号
项目名称
内容
1
处理规模
5000m3/d
2
主要工艺
物化法
3
建设地点
****市聚源纸业有限公司
4
占地面积
46亩
5
验收日期
2007年11月20日
6
劳动定员
10人
7
执行标准
《造纸工业水污染物排放标准》（DB41/389-2004）标准
8
进水指标
COD=631mg/L SS=427mg/L BOD5=142mg/L
9
出水指标
COD≤80mg/L SS≤100mg/L BOD≤40mg/L
3.5.3存在问题
1、加药位置和斜网过滤位置不合理。现有污水处理站采用在进水口加入PAC、PAM的方法，污水和药剂混合均匀程度低，经过曝气后，由泵抽入斜筛过滤，然后进入沉淀池，污泥量过大，给沉淀池增加很大负荷。斜网过滤位于曝气系统之后，不利于回收污水中的纸浆，如果排泥不及时，会造成污泥管道堵塞和堵泵现象发生，影响正常生产。
2、沉淀池进出水方式不合理。采用竖流沉淀池，沉淀时间较短，达不到预期的絮凝沉淀效果。
3、履带式污泥脱水方式运行效果差。中段废水沉淀污泥粘性大，采用履带式污泥脱水方式效果欠佳，动力消耗及人工劳动强度大，机械返修频率高。
4、加药量过大，运行成本高。
5、噪声和污泥对周围环境造成一定的影响。
总之，生产车间产生的废水经现有污水处理站处理后，出水达到了河南省《造纸工业水污染物排放标准》（DB41/389-2004）和排放重点水污染物许可证COD≦70 mg/L的要求。由表3-4可知，现有污水处理站运行比较稳定，但COD放排总量超标（目前COD放排量为63.99 t/a，企业总量控制标准为36.8 t/a）。
表3-4 污水处理站废水总排放口监测结果
2007年
监测项目
1月20日
2月
5日
3月12日
4月
5日
5月10日
6月24日
7月11日
8月
6日
9月24日
COD mg/L
62.4
60.7
67.5
59.6
67.2
68.0
65.8
64.3
69.0
因此需要对现有废水处理设施进行改造，提高废水处理的效率，对废水进行深度处理和回用，进一步削减污染物排放量，满足淮河流域水污染物控制目标。该项目实施后，将最大限度地减少污染物排放量，减轻对周围水环境的污染，同时废水的深度处理和回用可以解决水资源紧缺的问题，满足淮河流域进一步削减污染物排放的目标要求，实施企业的可持续发展，出水达到了《制浆造纸工业水污染物排放标准》（GB3544—2008）排放标准。

第4章 工程技术方案

本项目的主要内容包括2个部分，一是原有废水处理系统改造及出水外排部分，二是废水深度处理及出水回用部分。
公司现有的废水处理系统由于工艺技术问题，运行稳定性差，运行费用高，为了降低运行费用、保证废水稳定达标排放、满足《制浆造纸工业水污染物排放标准》（GB3544—2008）和淮河流域污染物控制目标的要求，提高水资源利用率，实现企业的可持续发展，本项目根据原有的废水处理系统以及废水处理情况，考虑到尽量利用原有设备、减少改造管道的数量和施工难度，拟在废水达标排放的基础上对公司现有废水处理系统进行改造，以减少污染物排放量，并进行深度处理增加出水回用方案。
4.1各处理技术的选择
4.1.1物化处理技术的选择
目前废水处理工程中成熟实用的物化处理技术主要有混凝沉淀和混凝气浮。
混凝沉淀处理技术是通过向水中投加一些药剂，使水中的悬浮物以及难以沉淀的胶体颗粒能互相聚合，长大至能自然沉淀的程度。混凝沉淀处理中包括凝聚和絮凝两个阶段，在凝聚阶段水中的胶体双电层被压缩失去稳定而形成较小的微粒，在絮凝阶段这些微粒互相聚结形成大颗粒絮体，这些絮体在一定的沉淀条件下可以从水中分离去除。在给水和废水处理中混凝沉淀都是最常用的方法之一。
混凝气浮处理技术是在废水中投加化学药剂，再在水中通入加压空气，产生大量的微细气泡，使混凝胶体附着在气泡上，造成密度小于水的状态，利用浮力原理使它浮在水面，利用刮泥机使固、液分离。现在国内外均对气浮处理技术进行了深入研究，并在大力推广应用当中，目前开发的超效浅层气浮是一种高效的气浮处理设备。
因本项目造纸采用的是商品白浆（浆板），相比自制浆造纸来说，污染物浓度较低，所以本项目的物化处理单元选用混凝沉淀处理技术。
4.1.2深度处理系统的选择
目前国内外应用的废水深度处理工艺主要有：
工艺1：进水→砂滤→消毒。
工艺2：进水→混凝→沉淀→砂滤→消毒。
工艺3：进水→混凝→沉淀→砂滤→活性炭吸附→消毒。
工艺4：进水→混凝→沉淀→砂滤→膜分离→消毒。
工艺1是传统简单实用的废水深度处理工艺，它以一步去除水中微细颗粒物和消毒的形式生产出回用水，本工艺处理的运行费用约为0.1-0.15元/吨水，是一种水质适用面较广、处理费用较低的常规污水深度处理技术，本工艺适用于市政用水以及不受限制的农业用水等对水质的要求不高的回用水。
工艺2是应用广泛的典型的废水深度处理工艺，在工艺1的基础上增加了混凝沉淀，即通过混凝进一步去除胶体物质、部分重金属和有机污染物，本工艺处理的运行费用约为0.3-0.6元/吨水，出水水质优于工艺1。可以作为工业回用水，也可被回灌地下与新鲜水源混合后作为给水处理厂原水。国外发达国家的城市回用水一般使用这类水质的回用水。
工艺3的特点是在工艺2的基础上增加了活性炭吸附，这对去除微量有机污染物和微量金属离子、颜色以及去除病毒等有毒污染物方面作用是显著的。本处理的运行费用约为0.8-1.1元/吨水，本处理系统出水适用于除人体直接饮用的各种工农业回用水和城市回用水。
工艺4是在工艺2的基础上与膜处理技术进行的有机结合，处理水质能够达到很高的标准，是一种很有发展潜力和应用前景的废水深度处理工艺。
根据以上分析和《制浆造纸工业水污染物排放标准》（GB3544—2008）的要求，本废水深度处理采用的工艺技术方案见图4-1。深度处理系统的处理效果见表4-1。
混凝池
沉淀池

砂滤池

消 毒
清水池

进水
出水

图4-1 废水深度处理工艺流程框图
4.2系统改造后的工艺方案

改造后的污水处理工艺主要由预处理系统、物化处理系统、废水深度处理系统、湿地和污泥处理系统组成。改造后的污水处理工艺及产污环节见图4-2。
固体废弃物 噪声
斜筛过滤
曝气调节池
粗筛网

混凝气浮池
初沉池
加药（PAC、PAM）
二沉池

固体废弃物
固体废弃物 恶臭
污泥浓缩池

80%回收利用
深度处理系统
储水池
湿地

20%排放

图4-2 改造后的污水处理工艺流程及产污环节
1、预处理系统：预处理系统的主要作用有：大量去除SS，回收纸浆。造纸废水中SS较高，为避免堵塞处理构筑物及设备，必须预先去除大量的SS。造纸废水的排放有一定的波动性，调节池可以对水量进行调节以保证处理系统的连续运行。造纸各工段排放的水质差异性较大，为减少处理难度需进行水质调节以保证处理系统的稳定运行。预处理系统可削减部分污染负荷，如COD、BOD和大部分的SS。
2、物化处理系统：造纸废水中含有大量的悬浮物质和胶体物质，采用物化处理可以有效的去除这些物质。采用超效浅层气浮设备，可有效的降低BOD和COD的含量，该企业产生的废水中BOD和COD的含量分别为142mg/L和631mg/L，由于BOD/COD＜0.3，该废水属于不适合采用生化方法处理的废水，但是，经超效浅层气浮设备处理后的废水中BOD和COD的含量分别为112mg/L和325mg/L，此时，BOD/COD＞0.3，是适合采用生化方法处理的。
3、深度处理系统：为了保证出水回用及进一步削减污染物排放量，需要进行深度处理进一步去除胶体物质和部分有机物。
该企业排放的污染物主要在斜网过滤系统、沉淀池、芦苇湿地系统中加以去除，采用本废水处理工艺处理的废水能够稳定达到国家《制浆造纸工业水污染物排放标准》（GB3544—2008）表1、排放重点水污染物许可证COD≦70 mg/L和河南省环境保护局《关于****市聚源纸业有限公司年产5万吨文化用纸和生活用纸技改扩建项目环境影响报告书的批复》中要求COD≦47mg/L的要求。
4.3系统改造后废水的处理效果
系统改造后废水的处理效果见表4－1。
表4-1系统改造后废水的处理效果
项目
SS
COD
BOD5
物化+湿地+深度处理系统

进水（mg/L）
427
631
142
出水（mg/L）
15
45
12
达不到年生产能力5万吨时，执行国家《制浆造纸工业水污染物排放标准》（GB3544—2008）表1和排放重点水污染物许可证COD≦70 mg/L的要求
50
70
30
达到年生产能力5万吨时，执行国家《制浆造纸工业水污染物排放标准》（GB3544—2008）表1和排放重点水污染物许可证COD≦70 mg/L的要求及河南省环境保护局《关于****市聚源纸业有限公司年产5万吨文化用纸和生活用纸技改扩建项目环境影响报告书的批复》中COD≦47mg/L的要求

50
47
30
4.4土建工程量
本项目的土建工程量见表4-2。
表4-2技改前后污水处理站处理构筑物对照表
技改前污水处理站
技改后污水处理站
名称
有效容积（m3/m2）
数量
备注
名称
有效容积
（m3/m2）
数量
备注
集水井
200
1座
保留
集水井
200
1座
在原有基础上改建
调节池
480
1座
保留
曝气调节池
480
1座
在原有基础上改建
斜网过滤
130
1座
拆除
斜网过滤
130
1座
新建
混凝池
200
1座
保留
混凝池
200
1座
在原有基础上改建
初沉池
1100
1座
保留
初沉池
1100
1座
在原有基础上改建
二沉池
/
/
无
二沉池
1100
1座
新建
储水池
/
/
无
储水池
1100
1座
新建
湿地
/
/
无
湿地
/
20亩
新建
砂滤池
/
/
无
砂滤池
200
1座
新建
污泥场
/
1座
保留
污泥场
/
1座
在原有基础上改建
绿化带
/
/
无
绿化带
/
/
新建
污泥浓缩池
/
/
无
污泥浓缩池
300
1座
新建
加药间
20
1座
保留
加药间
20
1座
在原有基础上改建
调控室
20
2间
保留
调控室
20
2间
在原有基础上改建
4.5主要设备清单
本项目所需主要设备见表4-3。
4-3主要设备清单表
设备名称
数量
单位
备注
药罐
2
个
单罐10m3
加药泵
2
台
1.5kW
曝气管道
300
米

水泵
3
台
11kW
空压机
3
台
22kW
化验仪器
1
套

变压器
1
台
250kW
在线监测
1
套

蜗凹气浮设备
1
套

第5章 项目总图布置
5.1总图布置
5.1.1总平面布置原则
场区平面布置以节约用地为原则，在满足生产工艺要求的前提下，力求做到工艺流程简捷、流畅、布局合理、紧凑，分区明确，管理方便，建筑物尽量布置在较好的朝向上，场区绿化率不小于20%，并结合场址地形、当地的气象和地质条件，以及进水源的进出厂方向，使地区平面布置既经济合理、美观实用，又满足消防要求。
5.1.2总平面布置方案
本项目厂址位于厂区空地处。
根据上述设计原则及污水处理厂处理工艺流程的要求，场院区平面布置主要分为三个区，即生产区、生产辅助区和办公区。
生产区主要包括：曝气池、沉淀池、二沉池等。
生产辅助区主要包括：脱水间、污泥浓缩池、污泥堆场、控制设备室等。
办公区主要包括：办公化验室等。
根据污水水源来向及出水方向，以使污水处理厂进出水流程顺畅，同时使厂区内各生产联络管线较短，将整个厂区沿东西向布置，生产区布置在整个站区的北部，生产辅助区布置在生产区的东南部，办公区布置在整个厂区的西南侧，使其直接对外联系较为方便，同时，生产区与办公区之间，办公区与生产辅助区之间均以道路及绿地相隔，以减少各区之间的干扰。
道路布置为尽端式，以便提高厂区的利用率。各建、构筑物被道路串联起来，同时各建、构筑物之间有绿化加以分隔，这样使各区之间既相互独立，又不乏有机联系。道路两旁及建、构筑物四周的空地充分绿化，使整个厂区清新，有利于生产及环境保护。
5.1.3厂区道路
厂区道路彩沥青混凝土路面，为便于厂区内各建、构筑物之间的水平运输，设备的安装、维护和满足消防要求，建、构筑物四周均设有车行道和人行道，车行道宽4米，局部车行道宽为6米，主要转弯半径为6米，人行道宽1.5米，路砖铺砌。
5.1.4厂区绿化
绿化是美化厂区环境的一个重要手段，绿化有利于保持和改善厂区环境，减少噪音干扰和大气污染。
建筑物四周及办公区重点绿化，选用中南地区常见树种，植银白杨为庭荫树，冷杉、紫叶李为庭园及开阔草坪的观赏树，配金银木、丁香、绿篱和草坪，花坛植以时令花卉，同时，运用少量建筑小品设置在绿化区内以提高绿化处理效果，厂区内除道路、管沟、硬化地面以外的地面均植草皮，营造出一个环境优美的现代化厂区。
5.1.5竖向设计
根据甲方提供的地形图及现场踏勘，本着节省能源，节省投资，尽量减少厂区填土量的原则，并考虑厂区排水方便，厂区内生活污水雨水采用分流制，生活污水经管汇集排放化粪池，简单处理后排入调节池；厂区内雨水沿道路汇入雨水管道，由雨水管道排出厂外。
5.1.6建筑设计
污水站里的建筑在满足工程功能方面要求的同时，还应考虑结合场区情况，注重周围环境，注重场区与周围环境协调及场区内环境美化。建筑造型尽可能做到实用与美观于一体，艺术与技术为一体，为美化创造条件。各建筑物主要采用简洁大方的立面处理，并统一色彩风格，使之与厂区生产构筑物相互呼应，形成融洽的建筑群体与周围环境的协调统一。建筑物、绿化、小品等相互映衬。用绿化和小品形成花园，可以培植低矮植物及各种花卉，构筑物的壁根遍设花坛，种植长绿草木花卉。环厂区设绿化林带形成绿篱。厂区空地遍植草皮，不现黄土，形成现代化花园式厂区。建筑物外檐的色彩以较为柔和的中性色调为主，建筑及绿化经上述处理，不仅不会影响周围的景观，而且可为城区增添一景。
污水站建筑特点：功能性强，建筑物少且小，同时布局分散。体现了构筑物的气势外，只有办公用房能起主导作用。据此我们在设计总图中，确定以办公用房为主导作用，突出管理区形象，淡化视觉区功能的处理手法，以色彩和造型的手段使厂区内的节奏和韵律与功能，环境达到协调统一，创造一个色调明快、形式生动、环境宜人、具有时代特征的现代化的环境构造。
5.2结构设计
1、设计依据
（1）《建筑结构荷载规范》（GB50009-2001）
（2）《建筑地基基础设计规范》（GB50007-2001）
（3）《砌体结构设计规范》（GB50003-2001）
（4）《混凝土结构设计规范》（GB50010-2002）
（5）《建筑抗震设计规范》（GB50011-2001）
2、工程地质情况
****市以第四纪洪积，冲积层覆盖。上部为黄土质亚粘土，厚度大部分地段大于2米，下部为砂暖石层，尚未发现有不良自然地质现象。地质承载力为15至22千帕。
根据《中国地震动参数区划图》（GB18306-2001），确定****市地区地震基本烈度为VI度。
3、抗浮处理
当地下水位较低时，不用对构筑物进行空载条件下的抗浮验算。
4、建筑材料及施工要求
本工程的地下式现浇钢筋砼水池，对裂缝宽度，抗渗性等控制严格，施工精度要求高，砼捣制要求连续施工，对施工单位的施工能力和装备水平要求比较高，要求具有水工建构筑施工经验。
构筑物一般采用C25的防水混凝土，抗渗标号S6。土建需要的砂、石、砖、钢材及水泥均在当地采购。
5、建构筑物基础处理
建构筑物的基础主要采用钢筋砼底板、钢筋砼条形基础等地基暂时按天然地基处理，届时根据不同设计阶段对地质资料的需要，按有关的地质勘探报告来进行地基基础设计。
工程中贮水构筑物较多，当地下水位较高时，应根据常年地下水位变化规律与施工周期及使用条件慎重考虑池体抗浮问题。
构筑物施工完毕后（防水砂浆抹面施工前）必须进行闭水试验。闭水试验必须严格按照《给水排水构筑物施工及验收规范》（GBJ141-90）执行，水池渗水量不得超过2L/㎡·d.
5.3节能及综合利用
为保证本项目合理使用能源，本报告认真贯彻国家有关部委颁发的节约能源、合理利用能源等方面的规定、规范，并采取以下节能措施：
1、总图布置时工艺流程顺畅、物流便捷、力求减少管路长度和车间内部运输距离。
2、准确进行负荷平衡、热平衡和物料平衡方面的计算，使所选设备及其能力与生产规模一致。
3、抽风系统所使用的电机均采取变频调速器。
4、工厂所用水、电等系统均安装控制与计量表，以加强能源管理，减少消耗。
5、照明灯具，选用高效节能灯具，采用分开、关控制，提高电能利用率。
6、高低压电源采用电容器补偿，降低电源损耗率。
7、节能管理机构
企业设有环保、节能、安全、卫生部门，部门内设有节能领导小组，具体负责公司的节能工作。
第6章 环境及社会效益影响评价
6.1项目周围环境现状
项目拟建于****市聚源纸业有限公司院内，不再新征用土地，交通便利，周围无大的污染企业，环境状况良好。
6.2主要污染源
1、施工期
本项目为公共建筑建设，在建设期主要污染源为挖掘机、砼搅拌机、振动棒及运输车辆等施工过程中产生的非稳态噪声，土方开挖的废土、施工工人的生活废水和水泥、沙石等建筑材料在运输、装卸及土方运输过程中产生的扬尘。
2、运营期
本项目实施后，能够有效
