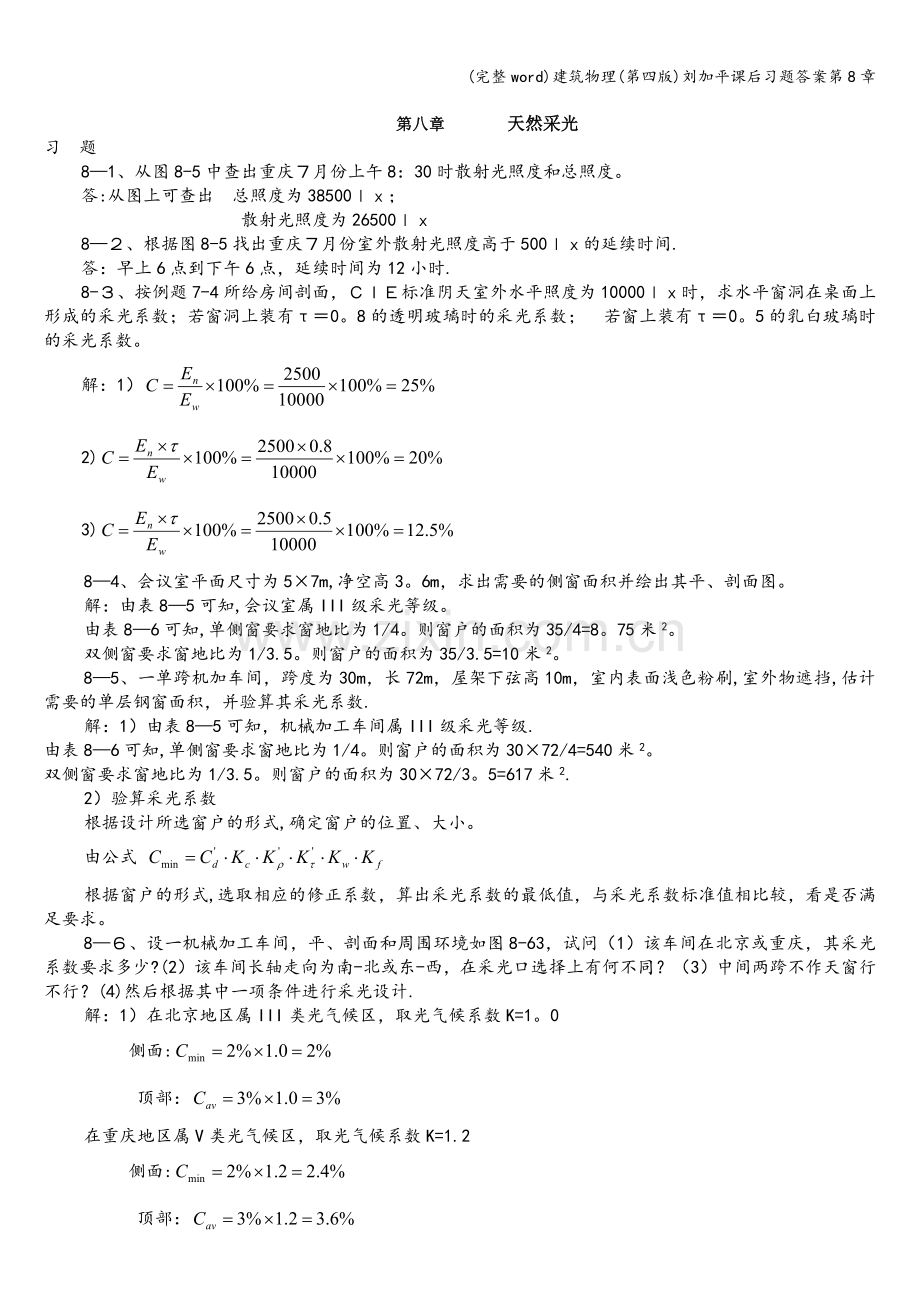

第八章 天然采光
习 题
8—1、从图8-5中查出重庆７月份上午8：30时散射光照度和总照度。
答:从图上可查出　总照度为38500ｌｘ；
　　　　　　　　　散射光照度为26500ｌｘ
8—２、根据图8-5找出重庆７月份室外散射光照度高于500ｌｘ的延续时间.
答：早上6点到下午6点，延续时间为12小时.
8-３、按例题7-4所给房间剖面，ＣＩＥ标准阴天室外水平照度为10000ｌｘ时，求水平窗洞在桌面上形成的采光系数；若窗洞上装有τ＝0。8的透明玻璃时的采光系数；　若窗上装有τ＝0。5的乳白玻璃时的采光系数。
解：1）
2)
3)
8—4、会议室平面尺寸为5×7m,净空高3。6m，求出需要的侧窗面积并绘出其平、剖面图。
解：由表8—5可知,会议室属III级采光等级。
由表8—6可知,单侧窗要求窗地比为1/4。则窗户的面积为35/4=8。75米2。
双侧窗要求窗地比为1/3.5。则窗户的面积为35/3.5=10米2。
8—5、一单跨机加车间，跨度为30m，长72m，屋架下弦高10m，室内表面浅色粉刷,室外物遮挡,估计需要的单层钢窗面积，并验算其采光系数.
解：1）由表8—5可知，机械加工车间属III级采光等级.
由表8—6可知,单侧窗要求窗地比为1/4。则窗户的面积为30×72/4=540米2。
双侧窗要求窗地比为1/3.5。则窗户的面积为30×72/3。5=617米2.
2）验算采光系数
根据设计所选窗户的形式,确定窗户的位置、大小。
由公式
根据窗户的形式,选取相应的修正系数，算出采光系数的最低值，与采光系数标准值相比较，看是否满足要求。
8—６、设一机械加工车间，平、剖面和周围环境如图8-63，试问（1）该车间在北京或重庆，其采光系数要求多少?(2）该车间长轴走向为南-北或东-西，在采光口选择上有何不同？（3）中间两跨不作天窗行不行？(4)然后根据其中一项条件进行采光设计.
解：1）在北京地区属III类光气候区，取光气候系数K=1。0
侧面:
顶部：
在重庆地区属V类光气候区，取光气候系数K=1.2
侧面:
顶部：

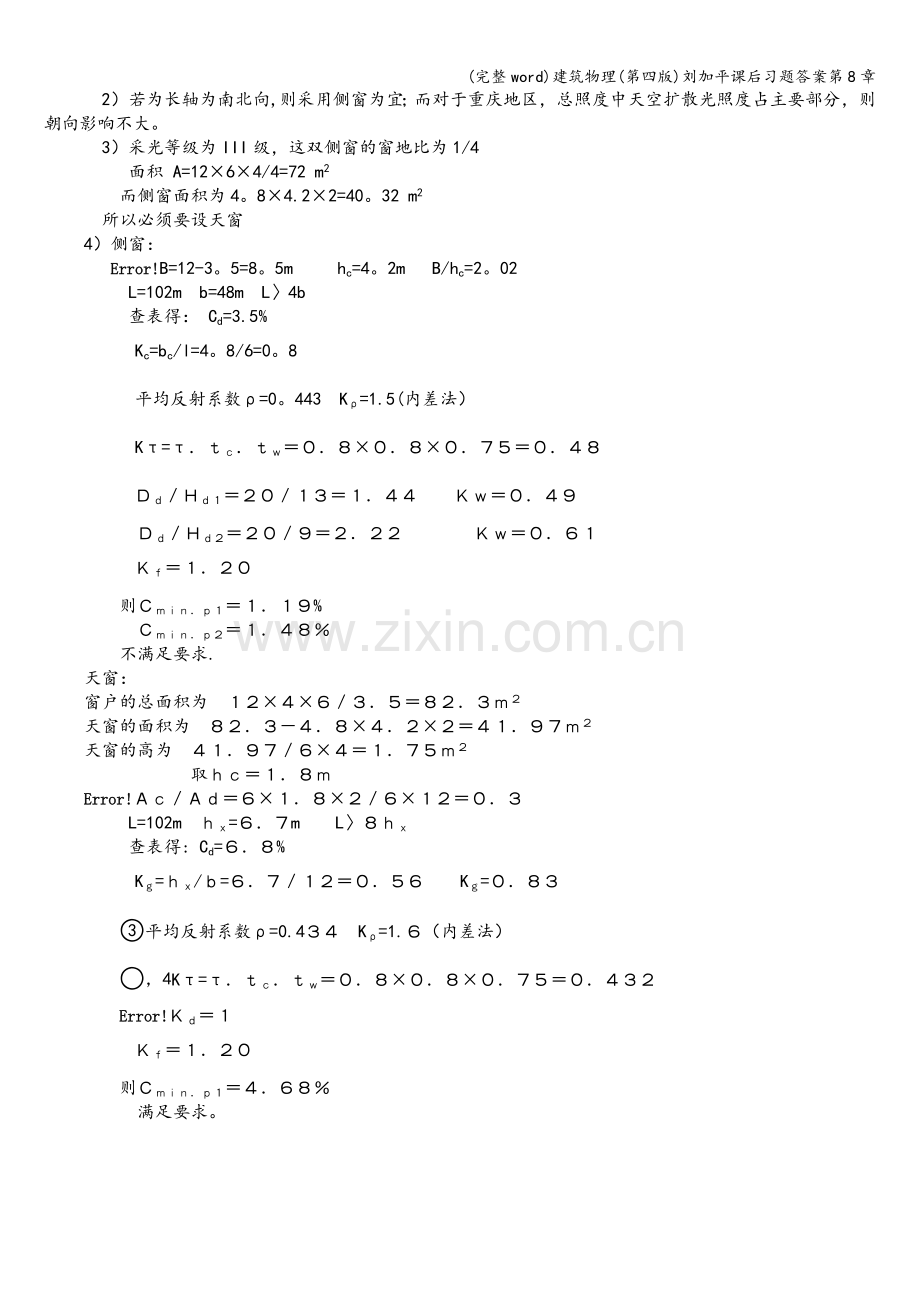

2）若为长轴为南北向,则采用侧窗为宜；而对于重庆地区，总照度中天空扩散光照度占主要部分，则朝向影响不大。
3）采光等级为III级，这双侧窗的窗地比为1/4
面积 A=12×6×4/4=72 m2
而侧窗面积为4。8×4.2×2=40。32 m2
所以必须要设天窗
4）侧窗：
B=12-3。5=8。5m hc=4。2m B/hc=2。02
L=102m b=48m L〉4b
查表得： Cd=3.5%
Kc=bc/l=4。8/6=0。8
平均反射系数ρ=0。443 Kρ=1.5(内差法）
Kτ=τ．ｔｃ．ｔｗ＝０．８×０．８×０．７５＝０．４８
　　Ｄｄ／Ｈｄ１＝２０／１３＝１．４４　　Ｋｗ＝０．４９
　　　Ｄｄ／Ｈｄ２＝２０／９＝２．２２　　　　Ｋｗ＝０．６１
　　Ｋｆ＝１．２０
　　则Ｃｍｉｎ．ｐ１＝１．１９%
　　　Ｃｍｉｎ．ｐ２＝１．４８％
　　不满足要求.
天窗：
窗户的总面积为　１２×４×６／３．５＝８２．３ｍ２
天窗的面积为　８２．３－４．８×４．２×２＝４１．９７ｍ２
天窗的高为　４１．９７／６×４＝１．７５ｍ２
　　　　　　取ｈｃ＝１．８ｍ
Ａｃ／Ａｄ＝６×１．８×２／６×１２＝０．３
L=102m ｈｘ=６．７m 　 L〉８ｈｘ
查表得: Cd=６．８%
Kｇ=ｈｘ/ｂ=６．７／１２＝０．５６　　Kｇ=０．８３
平均反射系数ρ=0.4３４ Kρ=1.６（内差法）
Kτ=τ．ｔｃ．ｔｗ＝０．８×０．８×０．７５＝０．４３２
　　Ｋｄ＝１
　　Ｋｆ＝１．２０
　　则Ｃｍｉｎ．ｐ１＝４．６８％
　　　满足要求。
