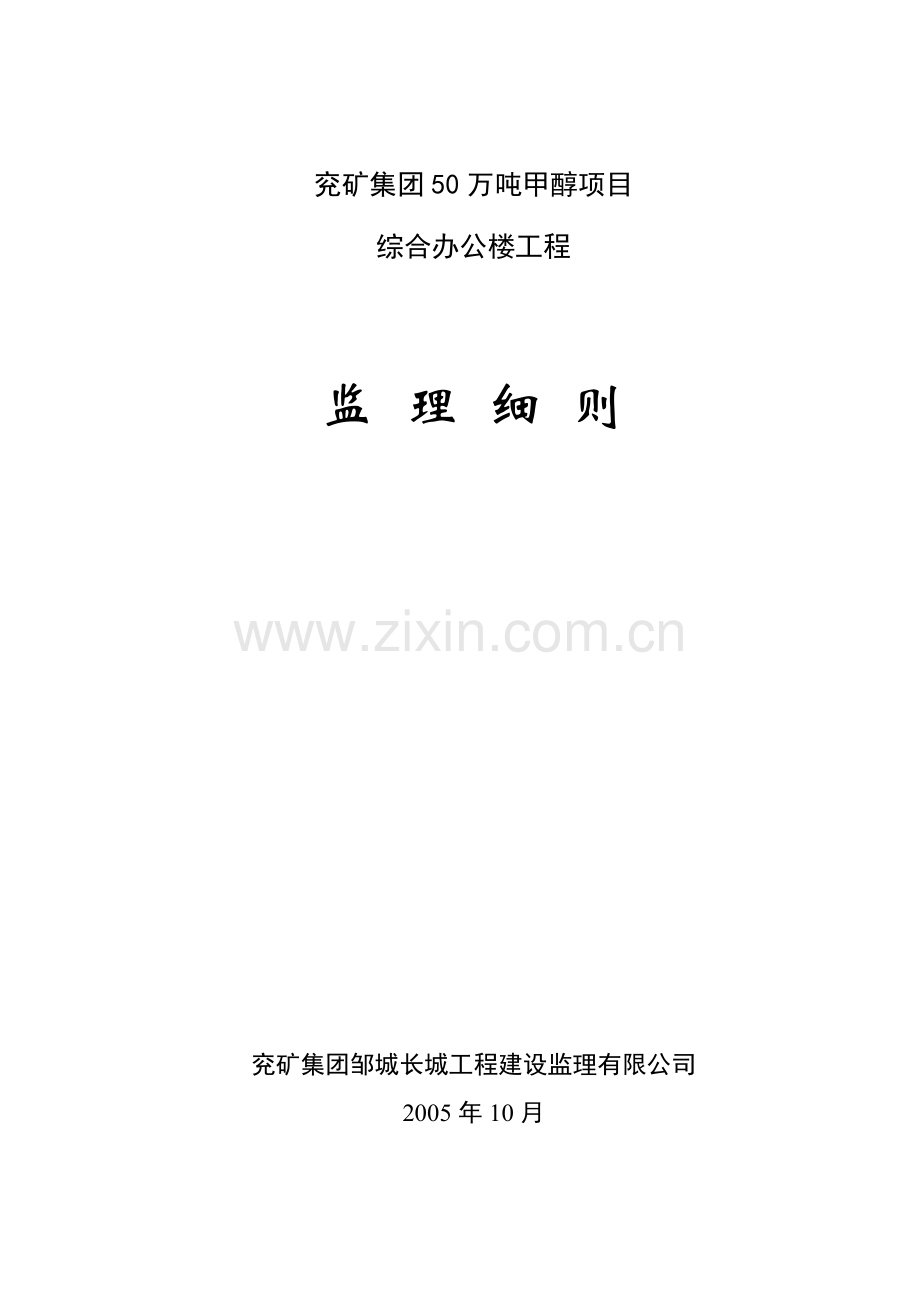

兖矿50万吨甲醇项目 综合楼办公楼工程监理细则兖矿集团50万吨甲醇项目综合办公楼工程监 理 细 则兖矿集团邹城长城工程建设监理有限公司2005年10月目 录 一、编制目的及依据二、本工程特点三、本工程控制目标四、质量控制工作内容五、质量控制程序六、质量控制措施七、建筑工程原材料、成品、半成品质量监理细则八、测量工程监理细则九、地基基础工程监理细则十、钢筋工程监理细则十一、模板工程监理细则十二、混凝土工程监理细则十三、钢结构工程监理细则十四、保修阶段的监理十五、工期目标的控制兖矿50万吨甲醇项目综合办公楼工程监理实施细则一、编制目的及依据为了贯彻执行GB50300-2001及相关新规范，按照监理规划的要求，为实现本工程质量、工期、投资预定目标，做到超前控制、有效控制；为了使工程监理现场工作具有指导性和可操作性；结合本工程的特点及施工单位质量手册、施工措施等编制本实施细则。矚慫润厲钐瘗睞枥庑赖。1、中华人民共和国建筑法2、建筑工程质量管理条例国务院令第279号3、建设工程安全生产管理条例国务院令第393号4、中华人民共和国安全生产法5、建设工程监理规范GB5031920006、建筑工程施工验收统一标准GB5030020017、建筑地基基础施工质量验收规范GB5020220028、砌体工程施工质量验收规范GB5020320029、混凝土结构工程施工质量验收规范GB50204200210、钢结构工程施工质量验收规范GB50205200111、屋面工程质量验收规范GB50207200212、建筑地面工程施工质量验收规范GB50209200213、建筑装饰装修工程施工质量验收规范GB50210200114、建筑给水排水及采暖工程施工质量验收规范GB50242200215、通风与空调工程施工质量验收规范GB50243200216、建筑电气工程施工质量验收规范GB50303200217、建筑钢结构焊接规程JGJ812002二、本工程特点：本工程位于兖矿集团50万吨甲醇项目厂区内。结构类型及层次为：框架四层、局部六层,总高度38米，建筑总面积为7776平方米。抗震设防烈度六度；本工程0.000相当于绝对标高52.4米。聞創沟燴鐺險爱氇谴净。本工程采用钢筋混凝土筏板基础，C10混凝土垫层，0.000以上为C25、C30混凝土框架结构。框架结构中的墙体均不作承重用，填充墙采用非承重烧结混凝土粉煤灰空心砖，女儿墙采用MU10烧结粉煤灰实心砖。卫生间为防滑型地板砖，走廊、房间及楼梯间为地板砖。外墙面采用干挂石材幕墙。内墙卫生间贴瓷砖到板底，其余房间内墙面均为混合砂浆抹面。窗户采用塑钢窗，屋面防水为憎水珍珠岩找坡层最薄处40厚，1：3水泥砂浆找平层20厚，涂刷SBS改性沥青柔性卷材冷底子油一道，铺SBS改性沥青防水卷材。安装部分包括给排水、消防、电气照明等系统.残骛楼諍锩瀨濟溆塹籟。三、本工程控制目标：质量目标为合格；工期目标为合同工期，投资目标为不超过概算值。四、质量控制工作内容1、明确本工程项目的质量要求和标准，包括设计、施工、工艺、材料及设备等多方面内容。2、熟悉各阶段的设计文件（图纸与说明），参与或组织设计交底和施工图会审，尽可能把设计问题解决在施工之前。酽锕极額閉镇桧猪訣锥。3、协助业主确定招标文件和合同文件中的质量条款。4、协助业主确认施工单位选择的分包单位，并审核施工单位的资质及质量保证体系。5、审核施工组织设计、施工技术方案及施工安全措施。6、审核材料、成品、半成品及设备的质量。7、巡视检查施工质量，参加重要工序及部位的隐蔽验收，检查分项分部工程质量，组织中间验收及竣工预验收，提出工程质量评估报告。彈贸摄尔霁毙攬砖卤庑。8、协助业主处理工程质量事故、安全事故等有关事宜。五、质量控制程序：1、设计交底及图纸会审承包单位、监理单位、建设单位收到施工图纸后，应组织人员认真熟悉设计文件，并对图纸中存在的问题提出书面意见和建议。謀荞抟箧飆鐸怼类蒋薔。承包单位有关人员及项目监理人员应参加建设单位组织的设计、技术交底及图纸会审会议，各方人员对会议纪要进行签认。厦礴恳蹒骈時盡继價骚。2、审批施工组织设计（方案）工程开工前，承包单位应将编制完的施工组织设计（方案）连同施工组织设计（方案）报审表（见表A2）一起报送项目监理机构，总监理工程师组织专业监理工程师以施工组织设计（方案）进行审查，提出审查意见，并经总监理工程师审核、签认后报建设单位。施工过程中，当承包单位对已批准的施工组织设计进行调整、补充或变动时，应经专业监理工程师审查，并应由总监理工程师签认。茕桢广鳓鯡选块网羈泪。专业监理工程师应要求承包单位报送重点部位、关键工序的施工工艺和确保工程质量的措施，审核同意后予以签认。鹅娅尽損鹌惨歷茏鴛賴。当承包单位采用新材料、新工艺、新技术、新设备时，专业监理工程师应要求承包单位报送相应的施工工艺措施和证明材料，组织专题论证，经审核后予以签认。籟丛妈羥为贍偾蛏练淨。 3、审定分包单位专业监理工程师应审查承包单位报送的分包单位资格报审表（见表A3）和分包单位有关资质资料，符合有关规定后，由总监理工程师予签认。預頌圣鉉儐歲龈讶骅籴。对分包单位资格应审核以下内容：分包单位的营业执照、企业资质等级证书、特殊行业施工许可证；分包单位的业绩；拟分包工程的内容和范围；专业管理人员和特种作业人员的资格证、上岗证 。4、审查承包单位的施工现场质量管理工程开工前，承包单位应按建筑工程施工质量验收统一标准（GB503002001）附录A的要求填写施工现场质量管理检查记录，报项目监理机构进行审查。施工现场质量管理应有相应的施工技术标准，健全的质量管理体系、施工质量检验制度和综合施工质量水平评定考核制度。主要包括：渗釤呛俨匀谔鱉调硯錦。现场质量管理制度质量责任制主要专业工种操作上岗证书分包方资质与对分包单位的管理制度施工图审查情况地质勘察资料施工组织设计、施工方案及审批施工技术标准工程质量检验制度搅拌站及计量设置现场材料、设备存放与管理5、审查开工申请由施工单位填写工程开工报审表并附有关资料，报送项目监理机构，由专业监理工程师进行审查，当具备下列条件时，由总监理工程师签发，并报建设单位。铙誅卧泻噦圣骋贶頂廡。 施工许可证已获政府主管部门批准；征地拆迁工作能满足工程进度的需要；施工组织设计已获总监理工程师的批准；承包单位现场管理人员已到位，机具、施工人员已到场，主要工程材料已落实；进场道路及水、电、通讯等已满足开工要求。若不具备上述条件，不予签认，承包单位应在条件具备时重新申请。6、审核测量放线成果对承包单位报送的测量放线控制成果及保护措施，专业监理工程师应按以下要求进行检查，符合要求时，专业监理工程师对承包单位报送的施工测量成果报验申请表（见表A4）予以签认。擁締凤袜备訊顎轮烂蔷。检查承包单位专业测量人员的岗位证书及测量设备鉴定证书；复核控制桩的校核成果、控制桩的保护措施以及平面控制网、高程控制网和临时水准点的测量成果。7、材料、构配件及设备的检查和复检材料、构配件及设备进场时，承包单位应将拟进场工程材料、构配件和设备的工程材料/构配件/设备报审表（见表A9）及其质量证明资料报送项目监理机构，由专业监理工程师对其进行审核，符合要求后予以签认，同意进场，并由专业监理工程师对进场的实物按照监理合同约定及有关工程质量管理文件规定的比例采用平行检验或见证取样方式进行抽检。贓熱俣阃歲匱阊邺镓騷。按规范要求需要复试的材料进场后，施工单位必须在监理人员见证取样下进行复试，合格后方可使用，需进行现场试验的项目，如钢筋焊接、混凝土回弹、混凝土试块制作、回填土取样试验等，必须在监理人员见证下进行。坛摶乡囂忏蒌鍥铃氈淚。对未经监理人员验收或验收不合格的工程材料、构配件、设备，监理人员应拒绝签认，并应签发监理工程师通知单（见表B1）书面通知承包单位限期将不合格的工程材料、构配件、设备撤出现场。蜡變黲癟報伥铉锚鈰赘。8、隐蔽工程验收承包单位首先对隐蔽工程进行自检，合格后，填写隐蔽工程报验申请表（表A4），并附隐蔽工程验收记录报专业监理工程师，专业监理工程师应到现场进行检查，符合要求予以签认。对未经监理人员验收或验收不合格的工序，监理人员应拒绝签认，并要求承包单位严禁进行下一道工序的施工。隐蔽工程检查验收工作流程图如图4所示。買鲷鴯譖昙膚遙闫撷凄。9、检验批（分项工程）质量验收施工单位自检符合合同规定的质量要求后，填写检验批（分项工程）报验申请表（见附表A4），并附检验批（分项工程）验收表报专业监理工程师，专业监理工程师在收到检验批（分项工程）报验申请表，24小时内对承包单位报送的检验批（分项工程）验收资料进行审核和现场检查，符合要求后予以签认，对不符合要求的由承包单位负责整改，整改完后，需再次报审，直到符合要求。綾镝鯛駕櫬鹕踪韦辚糴。10、各分部工程质量验收各分部工程施工完后，承包单位应进行自检，符合要求后填写分部工程报验申请表（见表A4），并附分部工程验收资料，报总监理工程师，总监理工程师应组织监理人员对承包单位报送的资料进行审核和现场检查，符合要求后予以签认，对不符合要求的，由承包单位负责整改，并重新报验。驅踬髏彦浃绥譎饴憂锦。地基和主体分部还需要经设计单位、质监部门核验，地基与基础工程分部需勘察单位验收。11、竣工验收单位工程完成后，施工单位应首先进行自检，自检合格后，填写工程竣工报验单（见表A10），并与竣工资料一起报项目监理机构，总监理工程师应组织专业监理工程师，依据有关法律、法规、规范、设计文件及施工合同，对承包单位报送的竣工资料进行审查，并对工程质量进行竣工预验收。对存在的问题，应及时要求承包单位整改。整改完毕由总监理工程师签署工程竣工报验单，报建设单位，由建设单位组织有关部门进行竣工验收。对验收中提出的有关整改问题 ，项目监理机构应要求承包单位进行整改。工程质量符合要求后，由参加验收的各方签署验收报告。猫虿驢绘燈鮒诛髅貺庑。13、验收程序及参加（签字）人员在验收过程中，必须是施工单位先自行检查合格后，再交付验收，检验批、分项工程由项目专业质量检查员，组织班级长等有关人员，按照施工依据的操作规程（企业标准）进行检查、评定，符合要求后签字，然后交监理工程师签认。对分部（子分部）工程完工后，由总承包单位的项目技术负责人、专业质量负责人、专业技术负责人、质量检查员、分包项目经理等有关人员进行检查评定，达到要求各方签字，然后交监理单位进行验收，监理单位由总监理工程师组织专业监理工程师，总承包单位、分包单位的技术、质量部门负责人、专业质量检查人员、项目经理进行验收。总监理工程师认为达到验收规范的要求后，签字认可。锹籁饗迳琐筆襖鸥娅薔。分部（子分部）工程质量验收内容包括：所含检验批、分项工程的验收都必须合格；质量控制资料完整，安全和功能检验（检测）报告，核查及抽测项目的抽测结果情况，以及观感质量验收。構氽頑黉碩饨荠龈话骛。单位工程验收签字由以下人员签认：建设单位的单位（项目）负责人，监理单位的总监理工程师，施工单位的单位负责人（或委托人），设计单位的单位（项目）负责人（勘察单位只在地基基础分部工程中验收签字）。这些单位的公章和签字的负责人应与承包合同的公章和签字人相一致。輒峄陽檉簖疖網儂號泶。分部（子分部）工程验收签字由以下人员签认：监理单位的总监理工程师代表建设单位签字验收，设计单位（勘察单位）由项目负责人签字，施工单位、分包单位由项目经理签字。尧侧閆繭絳闕绚勵蜆贅。检验批、分项工程的验收签字由以下人员签认：监理单位的专业监理工程师，施工单位的项目专业质量员和项目专业技术负责人。识饒鎂錕缢灩筧嚌俨淒。六、质量控制的措施1、质量控制的原则：1）、坚持以预防为主，重点进行事前控制，防患于未然，把质量问题消除于萌芽状态；2）、既坚持质量标准，严格检查，又应热情帮助。2、质量控制的依据：施工阶段质量控制的依据主要是甲乙双方签定的承包合同、监理委托合同、设计图纸、有关技术文件、地质勘测报告、原材料产品、构配件的有关技术标准、施工工艺规程及验收规范。凍鈹鋨劳臘锴痫婦胫籴。3、质量控制的方法：、严格要求施工单位执行有关材料检验、复验制度和设备检验制度。坚持不合格的材料、构配件和设备不准在工程上使用。恥諤銪灭萦欢煬鞏鹜錦。施工单位进场材料、设备必须提交合格证，质量证书（或材质报告、复验证书），某些建筑材料还必须有准用证，成套仪表及定型设备要有安装使用说明书或操作手册。鯊腎鑰诎褳鉀沩懼統庫。 对有规定要进行材料复试的，施工单位要到本工程规定的兖矿集团37处检测中心进行复试，并将复试报告交监理确认。复试材料的取样，由监理员见证。硕癘鄴颃诌攆檸攜驤蔹。 进场材料必须通过现场抽验检查，合格的才准予用于工程。凡有封样的材料，进场前必须与封样对照检查，与封样不符的，立即清除现场。阌擻輳嬪諫迁择楨秘騖。 进库材料、零配件，必须分类标识，妥善保管，防止丢失、锈蚀和损坏。 到货设备，入库前进行包装及本体的外观检查，主机及配件的数量、外观检查，并做好记录。发现有损伤或数量不足得，要立即通知供货商处理。氬嚕躑竄贸恳彈瀘颔澩。、确定三级质量控制点。即A级（停止点）、B级（见证点）、C级（一般检查点）。A级由项目业主、设计、监理、施工共同检查确认；B级由监理、施工共同检查确认；C级由施工质检人员检查确认；釷鹆資贏車贖孙滅獅赘。A级控制点：B级控制点：C级控制点：分项、分部工程、隐蔽工程检验、单位工程验收土建工程检验批、安装工程工序控制点、材料检验、设备检验施工单位的自检、互检、专业检、监理在现场进行质量控制的主要做法是：停检见证巡检旁站照相。、在施工现场巡视过程中及时纠正施工中所发生的质量问题，并作记录。对施工过程中的关键工序、特殊工序和重点部位实行不间断的旁站监理。怂阐譜鯪迳導嘯畫長凉。、坚持本道工序质量不合格或未进行验收不予签认，下一道工序不得施工。对不合格的分部、分项工程，监理工程师签发监理工程师通知单，施工单位应及时整改，并向监理返回监理工程师通知回复单；整改结果监理要进行复查，确保整改质量。谚辞調担鈧谄动禪泻類。、对施工中发现的质量事故，施工单位应及时书面报告监理工程师和有关部门，并应会同有关方面参与事故调查、分析，确定质量事故处理方案及责任归属，监理工程师对质量事故的处理结果进行复查。嘰觐詿缧铴嗫偽純铪锩。、严格按照工程变更程序审查和管理工程变更，监理依据施工承包合同对由于工程变更所引起的工程量变化和概算增减进行审查，并提出审核意见上报项目业主。熒绐譏钲鏌觶鷹緇機库。 七、建筑工程原材料、成品、半成品质量监理细则： 、材料质量控制的要点（）主要装修材料及建筑配件订贷前，施工单位应提出样品（或看样）和有关订贷厂家情况以及单价资料，向监理单位提出申报，由监理工程师同设计、建设单位研究同意后方可订货。鶼渍螻偉阅劍鲰腎邏蘞。（）主要设备订货前、施工单位应向监理单位提出申报，由监理工程师进行核定是否符合设计要求。（）对用于工程的主要材料，进场时，必须具备正式的出厂合格证和材质化验单，如不具备或对检验证明有疑问时，应向施工单位说明原因，并要求施工单位补做检查，所有材料检验合格证，均须监理工程师验证，否则一律不准用于工程上。纣忧蔣氳頑莶驅藥悯骛。（）工程中所有各种构件，必须具有厂家批号和出厂合格证，砼和预制构件，应按规定方法进行抽样检验，由于运输安装等原因出现的构件质量问题，应进行分析研究，采取措施处理后，经监理工程师同意后方能使用。颖刍莖蛺饽亿顿裊赔泷。（）凡标志不清或怀疑有质量问题的材料，对质量保证有怀疑或合同规定不符的一般材料，受工程重要程度决定应进行一定比例的材料试验，需要进行追踪检验以控制和保证其可靠性的材料，则应进行全部检验。濫驂膽閉驟羥闈詔寢賻。（）材料质量抽样和检验的方法应符合建筑材料质量标准，要能反映该材料的质量性能。对于重要构件和非匀质材料，还应酌情增加采样数量。銚銻縵哜鳗鸿锓謎諏涼。（）在现场配制的材料，如砼、砂浆、防水材料、防腐蚀材料、绝缘材料、保温材料等的配合比，应先提出合格配合比后才能使用，监理工程师均须参与取样或试配和试验的见证。挤貼綬电麥结鈺贖哓类。（8）高压电缆、电压绝缘材料，要进行耐压试验。（9）施工单位应在使用材料前向监理单位填报材料报验表，报送有关材料、试验报告、申请该定，凡有关质量证明、合格证、试验报告，均应相应的符合国标或厂标规定要求，监理工程师要对报验表签署意见，按照规范要求在监理见证下按规定取样复试，如发现有疑问时，应及时向施工单位提出意见，施工单位应作出解释和处理。赔荊紳谘侖驟辽輩袜錈。（10）对材料的性能、质量标准、适用范围和对施工要求，须充分了解，慎重选择和使用材料，不合格材料不得用于永久工程。塤礙籟馐决穩賽釙冊庫。、材料质量的检验（）材料质量检验的目的材料质量检验的目的是通过一系列的检测手段，将所取的材料、质量、数据与材料的质量标准相对照，借以判断质量的可靠性，能否使用于工程中，同时掌握材料质量信息。裊樣祕廬廂颤谚鍘羋蔺。（）材料质量的检验方法： 外观检验：是由监理工程师对施工单位提供的材料样品，从品种、规格、标志、外形尺寸等进行直观检查。 书面检验：是由监理工程师对施工单位提供的材料质量保证资料，试验报告等进行审核，取得认可后方能使用。仓嫗盤紲嘱珑詁鍬齊驁。 理化检验：是借助试验设备，仪器对材料样品的化学成份，机械性能进行科学的鉴定。 无损检验：是在不破坏材料样品的前提下，利用超声波、射线、表面探伤等仪器进行检验。（）材料质量检验的取样：材料质量检验见证取样按照附表要求进行。八、测量工程监理细则测量内容主要包括：建筑物的定位、轴线放样、标高复核、建筑物总高测量、建筑物的垂直度测量、建筑物沉降观测。绽萬璉轆娛閬蛏鬮绾瀧。（一）、测量前准备测量前应对拟采用的测量仪器（水准仪、红外线测量仪等）进行校正和定期精度认定，以减少仪器的测量误差。校核测量配套工具，如标尺刻线、丈量长度所用圈尺的精度。准备好不同测量内容所用的测量记录表。检查判明测量用的原始点是否已破坏。测量前应确定测量方案，由于测量方案关系到测量精度，因此，测量方案应由技术负责人审核确认，其次，测量人员应有职责分工。骁顾燁鶚巯瀆蕪領鲡赙。（二）、工程测量建筑物的定位测量建筑物定位测量前，应由建设项目法人提供规划测量位测量并确认的建筑物角标的坐标，（包括书面通知和现场坐标移交）角标一般为三点以上，其中两点作为定位测量用，其余点作为校核用。瑣钋濺暧惲锟缟馭篩凉。所提供的角标施工单位应妥善保护，当角标位于建内或施工过程可能会破坏时，应在单体定位后，引至安全地方固定好。鎦诗涇艳损楼紲鯗餳類。建筑物定位测量时，以所提供的两个角标进行测量定位，然后利用其余角标反向测量校核；属角标有误时，应及时通知现场专业监理工程师和项目法人代表进一步证实；属放样本身轴线有误，应重新放样。栉缏歐锄棗鈕种鵑瑶锬。放样后的轴线应标于龙门板上，用于基槽轴线放样，模板定位，地梁轴线复核，以及0.00以下的墙体轴线放样，每次测量前均应先根据角标复核龙门板轴线。辔烨棟剛殓攬瑤丽阄应。轴线放样在基础回填之前，可利用龙门板的轴线，先放样底层轴线，也可以先把龙门板的轴线后移至不影响回填土的地方，待回填土后再进行底层放样。当底层墙体或柱施工完毕，应把后移的轴线标点移至建筑物的四大角和转角墙、柱上，并用铁漆标好，这些标准轴线将随建筑物的施工一直往上引，作为本层其它轴线放样的依据。为确保框架结构中外框架的垂直和观感要求，外排柱应每柱都引通高轴线。峴扬斕滾澗辐滠兴渙藺。本层内的墙体或框架中排柱应以边轴线拉通长线进行内墙或内排柱的轴线定位。框架结构中的外排柱在通线进行定位后，还应对单柱上下层的轴线进行复核。詩叁撻訥烬忧毀厉鋨骜。当墙体为框架剪力墙或柱时，在模板安装前，还应根据已放样的轴线，弹出模板安装时的内边线，作为立模定位的依据。则鯤愜韋瘓賈晖园栋泷。砌体组砌时，外围护墙应边砌边吊线校核。柱或剪力墙的模板上口引中线与标准轴线校核。梁板则根据柱、墙上口校核过的中线进行轴线校核。胀鏝彈奥秘孫戶孪钇賻。阳台或出墙构件，除应从轴线外引进行定位外，还应吊垂线与低一层的阳台或出墙构件对齐。建筑物标高复核在建设项目法人提供规划部门测量确认的角标时，应同时提供永久性高程点，当永久性高程点距建筑物较远时，应引至建筑物四周不受影响的地方做半永久性高程点或在建筑物四周做高程桩，再把永久高程引至高程桩。高程桩应设井围护，桩身置于残积土以下，桩身为上小下大方柱或圆柱并埋设16圆钢，高程桩应设在不易扰动的地方，半永久性高程应定期校核。鳃躋峽祷紉诵帮废掃減。根据永久性高程或半永久性高程，测量基底标高，在基底做标高木桩控制垫层厚度，在地梁模板上弹梁面标高线以控制地梁标高，在底层墙体上或框架柱上测出建筑物单体的0.00基线，并用铁漆标出，作为层高的控制线。层高测量可采用挂线丈量与经纬仪测量昂角后计算层高相结合。每层施工完，相应的层高控制线应上引。稟虛嬪赈维哜妝扩踴粜。根据层高控制线引入室内转为30线或50线。室内30线或50线作为窗台控制，墙顶控制，木门窗安装标高控制，梁底和板底标高控制的依据。30线或50线还可做为天棚粉刷打底的阴角水平比较线和地面找平或找坡控制的比较线。陽簍埡鲑罷規呜旧岿錟。建筑物的总高测量建筑物的总高测量主要是利用经纬仪测量总高点的昂角，再与0.00基线测出经纬仪的高度，利用经纬仪与0.00基线的距离，和总高点昂角计算经纬仪至总高点的高度，后与经纬仪高度的总和即为建筑物的总高。采用红外线测量仪时，则可直接测出总高度。沩氣嘮戇苌鑿鑿槠谔應。建筑物的垂直度测量在建筑物主体封顶后，装修前，应对建筑物的垂直度进行第一次测量。待装修后，竣工前测第二次。装修前的垂直度测量，可采用吊垂线和经纬仪相配合。垂线从屋面边轴线吊线下来，经纬仪控制垂线的垂直，垂线在底层与同轴的轴线偏差，即垂直度偏差。钡嵐縣緱虜荣产涛團蔺。装修后的垂直度测量，则可在直接从屋面的外墙大角吊垂线。经纬仪控制垂线的垂直，垂线在底层与大角的偏移，即为垂直度偏差。懨俠劑鈍触乐鹇烬觶騮。一般建筑物四大角均应测量垂直度。每个大角应测量两个方向。建筑物沉降观察沉降观察要求采用18钢筋进行预制，端头垂直90角。平直长度2.2CM的弯头作为测量点,测量点应磨成半球形或圆台状。謾饱兗争詣繚鮐癞别瀘。沉降观察点统一安装在建筑物室外标高以上50CM处。安装时，若安装点是钢筋砼柱时，则应直接焊接于柱筋上；若是砖墙，则应采用先预埋在砼预制块上，再砌上墙，沉降观察点安装时，应伸出墙5CM左右，以确保外墙装修后，沉降观察点能伸出墙2.5CM，沉降观察点安装后应上漆并标出标志。呙铉們欤谦鸪饺竞荡赚。沉降观测点每个建筑物应设不少于6个，观察点一般设在建筑物的转角和建筑物沉降缝两侧。建筑物沉降观察是利用永久高程点或半永久高程点进行测量的。测量时应采用闭合差测量，沉降观察的目的除测量建筑物每测量点的沉降量外，最主要的目的是测出不均匀沉降量。因此，测量沉降时每次只允许采用同一个永久高程或半永久高程。莹谐龌蕲賞组靄绉嚴减。建筑物沉降观察在沉降点安装后，第一次应先测出各沉降点的实际高程，以后每上一次荷载或每上一自然层应测一次沉降观察。到建筑物封顶后，则改为每月定时观察。麸肃鹏镟轿騍镣缚縟糶。（三）、测量责任和资料管理除每次测量的测量方案需技术负责人确认外，每次测量后，负责跑尺、观镜、校对、复核、审核的责任人应签字。納畴鳗吶鄖禎銣腻鰲锬。原始记录和根据原始记录整理的测量结果均是测量技术资料。技术负责人在每次审核测量结果时，一旦发现建筑物的垂直度或沉降有异常，有责任向专业监理工程师报告，隐情不报，技术负责人应承担责任。風撵鲔貓铁频钙蓟纠庙。专业监理工程师将定期抽查测量资料。施工单位应积极配合。九、地基基础工程监理细则：1土方开挖1.1土方开挖的土方开挖前应进行图纸会审，并依据地质勘察报告，基础设计图以及地基基础工程施工验收规范，审查施工单位的基坑开挖施工方案。灭嗳骇諗鋅猎輛觏馊藹。土方开挖前应将施工区域内的地下、地上障碍物清除和处理完毕。根据总平面图中的测量控制点和规划红线，审查施工单位的定位控制线（桩）水准基点及开槽的灰线尺寸，必须经过检验合格并办完建设单位的有关东土手续方可允许施工。铹鸝饷飾镡閌赀诨癱骝。1.2在基坑（槽）开挖过程中，经常巡视工地。注意如下问题：基坑开挖时坑上边缘3米以内严禁堆放土方和其它材料。轴线桩、龙门板或水平桩有无位移；有无塌方、土质异常、局部土质松软、古墓、古井、局部障碍物；在挖方中严禁超挖，要求施工单位严格控制标高，随时进行水准找平，按找平标志掌握好下挖深度，清坡清底人员必须根据设计标高作好清底工作，对地基局部松动部位，应将松动土方清出，并用铁锨切出规则形状，加深部位不允许垫虚土，待上部混凝土垫层施工时，用混凝土衬平。攙閿频嵘陣澇諗谴隴泸。1.3地基钎探和验槽土方挖至基底设计标高后，应要求施工队单位及时进行钎探，钎探采用轻便触探器进行，探点布置采用梅花型，间距为1.01.5m，钎探后钎孔用砂填实，做好相关的钎探记录，并绘制好钎探平面图。趕輾雏纨颗锊讨跃满賺。基坑（槽）开挖完毕清理好以后、在基础施工前，监理单位须组织勘察单位、设计单位、质量监督部门、建设单位和施工单位共同进行验槽，以检查基坑（槽）开挖的质量和地基土与设计情况是否一致。夹覡闾辁駁档驀迁锬減。验槽的主要内容和方法如下：1） 检查基坑（槽）开挖的长、宽尺寸及开挖深度是否正确，边坡坡度是否偏陡。2） 观察槽壁土层分布情况及走向，初步判断是否已挖到设计所要求的土层，特别要注意观察土质是否与地质资料相符，是否需要进行处理。视絀镘鸸鲚鐘脑钧欖粝。3）验槽时对构重要部位，即受力较大或沉降灵敏的部拉（如承重墙、墙角、柱基等），要做出详细记录。 4）观察有没局部异常现象，如果有，则要同设计、勘察等有关单位共同会诊，最后由设计单位确定具体处理意见。偽澀锟攢鴛擋緬铹鈞錠。附局部异常地基的常规处理意见：局部异常的地基，须先进一步探明原因和范围，然后会同有关单位妥善处理，发保障建筑物建成后各部位沉降量一致。緦徑铫膾龋轿级镗挢廟。表1局部异常的地基的处理方法名称处理方法松土坑（填土、软土）1、将土坑中松软土挖除，至见天然土为止，回填压缩性相近的土料或3:7灰土，分层夯实，每层厚度不大于200mm；如坑的范围较大时，则应将部分基础加深，基坑土作成1:2台阶边坡回填。2、为避免不均匀下沉，在防潮层设钢筋或钢筋砖圈梁。橡皮土1、应避免直接打夯，可采用晾槽或掺石灰粉的办法降低含水量。2、可采用掺碎石或小块石、卵石将土挤紧。3、将橡皮土挖去，再分层填灰土、砂土或一定级配的砂石夯实。古墓（墓穴） 1、将墓穴中松土杂物挖出，分层回填原土或3:7灰土。2、如古墓中有文物，应及时报当地主管部门处理。古井（土井）1、如井在基槽中间，其内填土较密实时，可将井壁砖石拆除到基底以下1m，再用3:7灰土或土石英混合物分层回填夯实至基底。2、如井直径大于1.5m时，可做地基梁或在墙内配筋跨越；如井在基础的转角，除按1项处理外，还应在基础部位增设钢筋砼圈或挑梁加强。局部障碍物1、当基底下有旧墙基、砖石构筑物、老灰土、树根、管道等，应尽量挖除，拆掉至天然土为止，然后回填与基底天然土压缩性相近的材料或3:7灰土，逐层回填夯实。2、如障碍物挖除困难，可在两侧设一道钢筋梁跨越，并与障碍物上部保持一定空隙；或在障碍物上部做一层软性垫付层（土、砂混合物），以调整沉降。2、土方回填：土方的回填是将符合要求的土填充到需要填方的部位；回填土应满足密实度要求。所以，在填土施工时，应根据填土的用途，正确选择土料及填筑压实方法，确保填土施工质量。騅憑钶銘侥张礫阵轸蔼。2.1对填土要求填土土料是保证填土密实度的关键。含水量过大的土料，可通过晾晒等方法解决。对墙基、室内地坪等处的回填土必须进行夯实。疠骐錾农剎貯狱颢幗騮。2.2影响填土密度的因素1）土的密度越高，其强度越高，变形越小。为了保证填土的密实度，填土应分层填筑和压实。各层填土应尽量采用同类土填筑，影响填土压实的主要因素有：a、含水量的影响。b、压实功的影响。c、铺土厚度的影响。d、土料的土质。镞锊过润启婭澗骆讕瀘。2）土的压实方法有：碾压、夯压和振压三种，常用的压实方法的分层厚度和压实遍数见地基基础施工规范6.3.3条要求。榿贰轲誊壟该槛鲻垲赛。2.3回填土压实系数的检验回填土的质量应根据有关规范要求进行环刀取样检测，只有检验合格之后，方可进行下道工序的施工。十、钢筋工程监理细则本工程图纸混凝土结构施工图设计为平法画法，采用03G1011图集。要求在钢筋工程施工前，在熟悉设计图纸和文件的同时，要掌握03G1011图集的表示方法和构造详图。邁茑赚陉宾呗擷鹪讼凑。1、钢筋材料钢筋原材料的采购，进场验收和材料试验复检均按前述建筑工程原材料、成品、半成品的监理实施细则执行。2、钢筋制作准备钢筋制作前应先向专业监理工程师提供一份抽筋表，抽筋表应经技术负责人审核签字，不管抽筋表是施工员编制或是由施工班组编制，未经项目技术负责人审核签字，不允许制作。嵝硖贪塒廩袞悯倉華糲。制作前施工员应负责对班组进行技术交底。交底应包括纠正一些不符合要求的常用作法和容易出现通病的防治。制作前班组应对材料进行工序交接，未符合原材料监理实施细则要求的材料，不能制作，以免造成返工。钢筋的表面应洁净，如有油渍，漆污和铁锈应在加工前加以清除干净，对于有颗粒状或片状老锈的钢筋不得使用。该栎谖碼戆沖巋鳧薩锭。3、钢筋的制作级钢筋冷拉调直的冷拉率不宜大于4%，、级钢筋的冷拉率应不大于1%，严禁无冷拉率控制地进行冷拉。劇妆诨貰攖苹埘呂仑庙。级钢筋末端需作180弯钩时，其圆弧直径不应小于钢筋直径的2.5倍，平直长度不小于钢筋直径的3倍。、级钢筋需做90或135弯钩时，对于级钢筋的弯曲直径不宜小于钢筋直径的4倍；级钢筋不宜小于钢筋直径的5倍。臠龍讹驄桠业變墊罗蘄。级钢筋制作箍筋时，应做135的弯钩，弯钩的弯曲直径应大于受力钢筋直径，且不小于箍筋直径的2.5倍。弯钩的平直长度应不小于箍筋直径的10倍。同时箍筋下料和制作时应考虑梁、柱，主筋外轮廓（外包尺寸），即为箍筋的内包尺寸。鰻順褛悦漚縫冁屜鸭骞。主筋的下料应考虑到主筋的搭接方式，搭接长度，搭接位置和锚固长度，既要保证符合要求，又要力争钢筋头尾浪费最少。穑釓虚绺滟鳗絲懷紓泺。钢筋制作开始时施工专职质检员和专业监理工程师应提前介入到制作场地进行抽查，以确保钢筋的制作质量和减少不合格产品的返工量。隶誆荧鉴獫纲鴣攣駘賽。钢筋制作后应按图纸的钢筋编号，分别堆放并挂牌，以免混淆；属加工场制作的钢筋应出具合格证。4、钢筋安装前准备钢筋安装前对前一道工序进行自检评定和工序交接，并根据前一道工序监理实施细则中的要求，报专业监理工程师抽查、认可。浹繢腻叢着駕骠構砀湊。若因赶工要求，需在前工序过程穿插安装钢筋时，应有相应的质量保证措施，否则不能安装。因某种原因，材料需代换时应征得设计认可签证，代换量较小时也可由施工单位按等强原则，以施工联系单形式报设计签字，盖章认可，不允许私自代换，材料代换设计通知应报专业监理工程师备案。鈀燭罚櫝箋礱颼畢韫粝。当有采用焊接方式进行主筋搭接时，均应在焊接前先做焊接试验，其中进口钢材，焊接前还应先进行化学分析试验，当含碳量0.3%。碳当量CH=（C+MN/6）%0.55%，含磷量0.05%时，才可进行电弧焊或闪光接触对焊。惬執缉蘿绅颀阳灣熗鍵。进口钢筋的焊接，对一般结构应采用T50X型焊条，对于重要结构宜采用T506、T507型碱性低氢型焊条。贞廈给鏌綞牵鎮獵鎦龐。钢筋焊接工应持有焊工合格证。5、钢筋的安装柱、梁主筋安装时，除应按图纸要求的钢筋根数、规格安装外，应特别注意主筋安装就位要正确（即标高、轴线、位置应正确，保护层厚度应标准）；搭接位置、搭接长度和锚固长度应符合施工规范要求，同时，梁主筋同截面搭接面积百分率的符合规范要求。嚌鲭级厨胀鑲铟礦毁蕲。进口钢筋的搭接和锚固长度应在证明其相当于国产钢材的哪一级后，再结合相应级别国产钢材的相关要求，具体确定搭接长度和锚固长度。薊镔竖牍熒浹醬籬铃騫。柱筋应在封柱模前先绑扎保护层，梁筋也应在模板施工前先绑扎保护层，保护层采用高标号砂浆做垫块时，垫块制作时可加107胶帮助胶结，其次，垫块养护时间应足够。齡践砚语蜗铸转絹攤濼。梁柱的箍筋安装时，应注意梁、柱头筋是否要求加密以及加密区长度，梁柱交叉的部位箍筋可留柱去梁，不允许留梁去柱或放空，箍筋安装时应开口错开，平直长度允许偏差为1倍直径。绅薮疮颧訝标販繯轅赛。板筋安装除按图纸要求的规格、尺寸、间距外，应注意起止第一根钢筋距边不大于5cm。按双向板考虑设计的，正弯矩受力筋应满绑；按单向板考虑设计的，正弯矩受力筋可梅花绑扎，但四周两排应满绑，单向板短边筋应安装在最底层。饪箩狞屬诺釙诬苧径凛。板负弯矩筋安装时，应特别注意负弯矩筋有效高度的控制，负弯矩筋在板四个大角位置重叠处负筋不允许减少。板的负弯矩筋的分布筋除按设计要求的间距布设外，应连续设置，不允许有间断，直至与同向负弯矩筋有足够搭接时止。板的负弯矩分布筋除起架立固定作用外，同时也是温度应力的受力筋，应给予足够重视。烴毙潜籬賢擔視蠶贲粵。6、钢筋隐蔽验收钢筋隐蔽可以事先确定的检验批报验，其报验手续和报验条件应符合要求。钢筋隐蔽验收时，应在拟验收前24小时，填报隐蔽验收通知单。钢筋隐蔽验收条件：钢筋已自检合格，并填写隐蔽记录，同时提供有关质量保证资料和下道工序所需的施工方案和质量保证措施。钢筋自检主要应包括：钢筋的就位正确情况。对梁板而言应特别注意梁筋面的标高。鋝岂涛軌跃轮莳講嫗键。符合钢筋隐蔽条件时，专业监理工程师应及时签署验收意见，未经专业监理工程师验收签证的，不允许私自隐蔽。撷伪氢鱧轍幂聹諛詼庞。7、钢筋隐蔽过程的旁站钢筋隐蔽过程应派专人进行跟班旁站，钢筋旁站的主要任务是对隐蔽过程人为的踩筋或污染钢筋进行监督和保护，同时对已出现的钢筋移位、变形、脱绑、污染和负弯矩筋有效高度改
