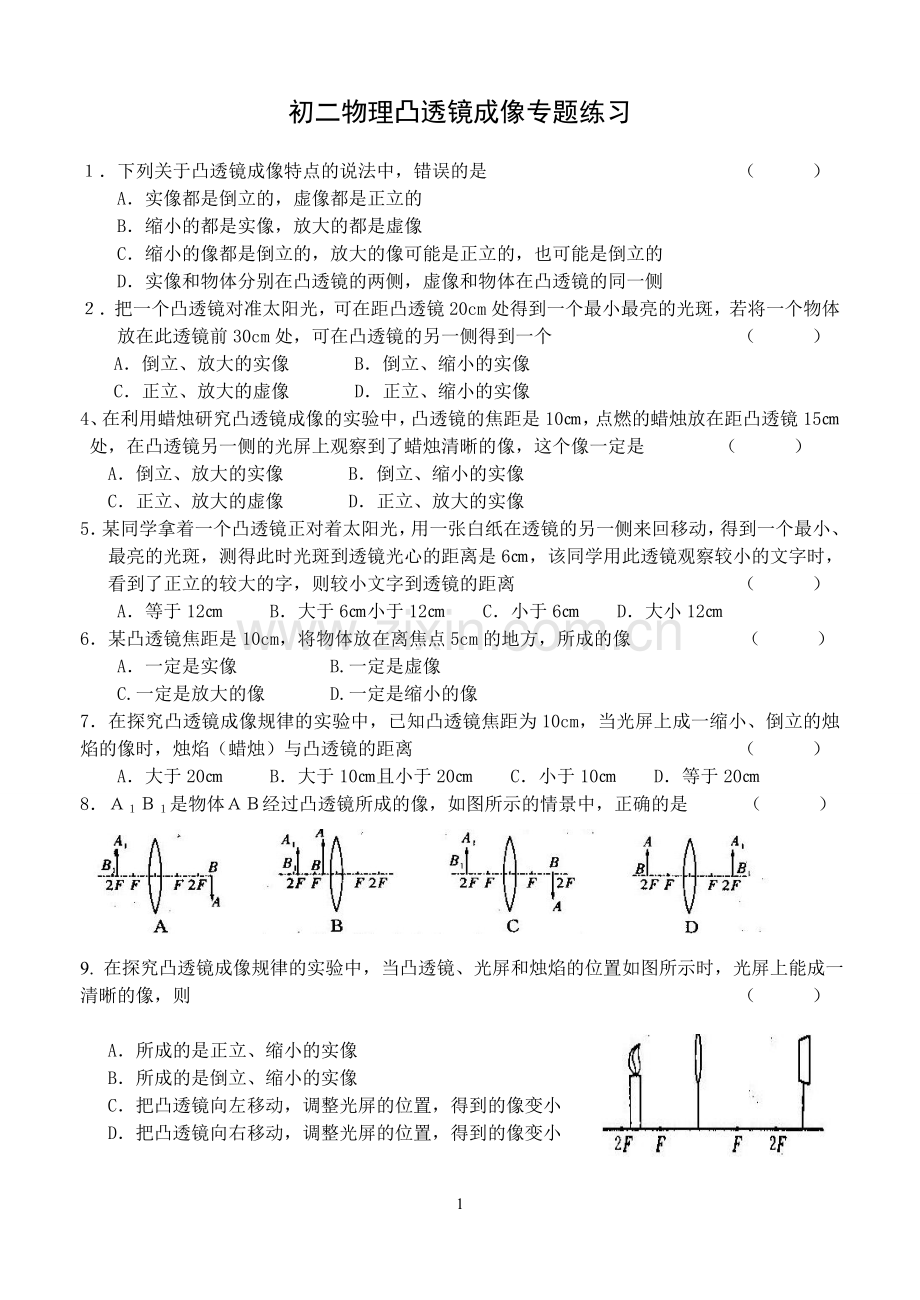

初二物理凸透镜成像专题练习

１．下列关于凸透镜成像特点的说法中，错误的是 （ 　　）
A．实像都是倒立的，虚像都是正立的
B．缩小的都是实像，放大的都是虚像
C．缩小的像都是倒立的，放大的像可能是正立的，也可能是倒立的
D．实像和物体分别在凸透镜的两侧，虚像和物体在凸透镜的同一侧
２．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小最亮的光斑，若将一个物体放在此透镜前30cm处，可在凸透镜的另一侧得到一个 （ ）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的实像
4、在利用蜡烛研究凸透镜成像的实验中，凸透镜的焦距是10㎝，点燃的蜡烛放在距凸透镜15㎝处，在凸透镜另一侧的光屏上观察到了蜡烛清晰的像，这个像一定是 （ ）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、放大的实像
5．某同学拿着一个凸透镜正对着太阳光，用一张白纸在透镜的另一侧来回移动，得到一个最小、最亮的光斑，测得此时光斑到透镜光心的距离是6㎝，该同学用此透镜观察较小的文字时，看到了正立的较大的字，则较小文字到透镜的距离 （ ）
A．等于12㎝ B．大于6㎝小于12㎝ C．小于6㎝ D．大小12㎝
6．某凸透镜焦距是10cm，将物体放在离焦点5cm的地方，所成的像 （ 　　 ）
A．一定是实像 B.一定是虚像
C.一定是放大的像 D.一定是缩小的像
7．在探究凸透镜成像规律的实验中，已知凸透镜焦距为10cm，当光屏上成一缩小、倒立的烛焰的像时，烛焰（蜡烛）与凸透镜的距离 （ ）
A．大于20㎝ B．大于10㎝且小于20㎝ C．小于10㎝ D．等于20㎝
8．Ａ１Ｂ１是物体ＡＢ经过凸透镜所成的像，如图所示的情景中，正确的是 （　　　）

9. 在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则 （　　　）

A．所成的是正立、缩小的实像
B．所成的是倒立、缩小的实像
C．把凸透镜向左移动，调整光屏的位置，得到的像变小
D．把凸透镜向右移动，调整光屏的位置，得到的像变小

10. 蜡烛从离凸透镜距离为５f的地方向移向凸透镜的过程中，凸透镜所成的像 （ ）
Ａ．逐渐变大 　　　　　　　　Ｂ．逐渐变小
Ｃ．先变小，后变大 　　　Ｄ．先变大后变小
11.某同学做凸透镜成像的实验，在光屏上得到烛焰缩小的像，然后他把燃烧的蜡烛和光屏互换位置，这时光屏上（ ）
Ａ．成倒立、缩小的像 　　　　　Ｂ．成倒立、放大的像
Ｃ．成正立、放大的像 　　　　　Ｄ．不能成像
12.某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图），则凸透镜的焦距为 （ ）
Ａ．60厘米 Ｂ．40厘米 Ｃ．20厘米 Ｄ．10厘米
13.小强同学在研究凸透镜成像规律实验时，他把物体放在离凸透镜50cm处时，能在光屏上得到一个倒立缩小的实像，则凸透镜的焦距可能为 （ ）
Ａ．20厘米 　　 Ｂ．30厘米 　　 Ｃ．40厘米 Ｄ．50厘米
14..实像与虚像下列说法正确的是 （ ）
[A] 实像和虚像都是实际光线会聚而成的
[B] 实像是实际光线会聚的，人眼能看到，虚像没有光线形成是人的幻觉
[C] 实像可以用光屏接收到，而虚像不能用光屏接收到
[D] 实像和虚像都可以用不透明的挡光板把他们挡住
15. 关于凸透镜成像，下列说法正确的是 （ ）
[A] 放大的像都是虚像 [B] 倒立的像都是实像
[C] 成实像和虚像的分界点在u=2f处 [D] 物距越小时，成像一定越大
16. 把凸透镜对准太阳光，可以在距离20cm处得到一个最小最亮的光斑，若将一物体放在此透镜前30cm处，可在凸透镜的另一侧得到一个 （ ）
[A] 倒立、放大的实像 [B] 倒立、缩小的实像
[C] 正立、放大的虚像 [D] 正立、缩小的实像
17. 把一物体放在凸透镜的焦点处，沿主光轴向远离透镜的方向移动 （ ）
[A] 像距逐渐增大，像变大 [B] 像距逐渐增大，像变小
[C] 像距逐渐变小，像变大 [D] 像距逐渐变小，像变小
18. 某凸透镜的焦距为f，当一个物体从8f处，沿主光轴向f处移动，在这一过程中，物体与像之间的距离是 （ ）
[A] 变大 [B] 变小 [C] 先变大，后变小 [D] 先变小，后变大
19．调整蜡烛、凸透镜、光屏的中心在同一高度，移动透镜、光屏，可以在光屏上得到一个清晰的烛焰的像，若用一不透光物体挡住半个透镜，则在光屏上 （ ）
Ａ．只能成半个烛焰的像，像的亮度不变 Ｂ．只能成半个烛焰的像，像的亮度变暗
Ｃ．仍成整个烛焰的像，像的亮度不变 Ｄ．仍成整个烛焰的像，像的亮度减弱
20．凸透镜成像时，缩小实像与放大实像的分界点在物距为凸透镜的 处；实像和虚像的分界点在物距为凸透镜的 处。

21．在用焦距为10cm的凸透镜来探究成像规律的实验中．
(1)如图所示，将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度．其目的是使像成在_________________．
(2) 当烛焰距凸透镜15cm时，移动光屏，可在光屏上得到一个清晰的倒立、_________(选填“放大”或“缩小”)的实像．

22．小明利用一未知焦距的凸透镜探究透镜的成像规律，进行了如下操作并得到了相关结论．请你将空缺部分补充完整。
(1)将一束平行光射向凸透镜，得到如图所示的光路图．
则该透镜的焦距为 cm．
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 ．
(3)按要求进行观察和测量，并将观测情况记录在下表中．
①上表中实验序号2中像的性质为 　　　 ，实验序号4中像距为 　cm

50
60
70
cm
80
②分析表中数据：当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 _____________(选填 “靠近”或“远离”）透镜的方向移动．
23．李云和张芳合作探究“凸透镜成像规律”如图，当u>2f时，光屏上得到一个清晰、倒立、缩小的__________像（选填“虚”或“实”）；若想得到一个清晰放大的实像，蜡烛应向__________凸透镜的方向移动，同时光屏应向__________凸透镜的方向移动（两空都选填“远离”或“靠近”）；若无论怎样移动光屏都不能得到蜡烛的像，说明u __________f（选填“>”、“=”或“<”）。
24、如图，在用光具座做研究凸透镜成像规律实验时，保持凸透镜位置不变，先后把凸透镜放在a、b、c、d各点，并分别调整光屏的位置，则：烛焰放在 处时，屏上出现的像最小。烛焰放在 处时，屏上出现清晰的像，屏距凸透镜最远。烛焰放在 处时，屏上不会出现蜡烛的像。

25．画出通过凹透镜的折射光线和通过凸透镜的折射光线 （保留必要的作图痕迹）

26．某小组同学在做“研究凸透镜成像规律”的实验中，记下所用凸透镜的焦距，按正确的方法安装和调节好实验装置。他们在光具座上先固定焦距为f1=0.1米的凸透镜，按表一中的物距u依次进行实验，每次都使光屏上烛焰的像最清晰，他们用物体的高和光屏上像的高分别代表物体和像的大小，并将相应的像距v、成像情况记录在表一中。然后他们换用焦距为f2=0.12米的凸透镜，重复上述实验，并将数据记录在表二中。
表一（凸透镜的焦距为f1=0.1米）

表二（凸透镜的焦距为f2=0.12米）
实验序号
u
（米）
v
（米）
物体高度（米）
光屏上像的高度（米）
实验序号
u
（米）
v
（米）
物体高度（米）
光屏上像的高度（米）
1
0.05

0.05
光屏上不成像
5
0.06

0.05
光屏上不成像
2
0.15
0.3
0.05
0.1
6
0.15
0.6
0.05
0.2
3
0.2
0.2
0.05
0.05
7
0. 24
0.24
0.05
0.05
4
0.3
0.15
0.05
0.025
8
0.3
0.2
0.05
0.033

（1）分别比较实验序号1或5中的物距u与各自凸透镜焦距的大小关系，及成像情况，可得出的初步结论是：_______________________________________________________。
（2）、分析比较实验序号2与3与4（或6与7与8）数据中的物距u与像距v及所成像的变化关系，可得出的初步结论是：_______________________________________________
_______________________________________________。
（3）分析比较实验序号____________________________数据中的物距u与像距v的关系及成像情况，可得出的初步结沦是：不同的凸透镜，当它们成实像时，物距相同，像距和所成的像随焦距的增大而增大。
（4）甲、乙两位同学进一步综合分析了表一、表二中的数据及成像情况，甲同学得出的结论是：当物距等于凸透镜两倍焦距时，像的大小与物体的大小相同，当物距小于凸透镜两倍焦距时，像比物体大；当物距大于凸透镜两倍焦距时，像比物体小。乙同学得出的结论是：当它们成实像时，像距和物距的倒数之和等于凸透镜焦距的倒数。
请判断，甲同学的分析________________，乙同学的分析____________________。(均选填“错误”、“合理但结论不完整”或“合理且结论完整”)
