稀硫酸真空浓缩循环套用和结晶分离装置建设节能技改项目环境影响评估报告.doc

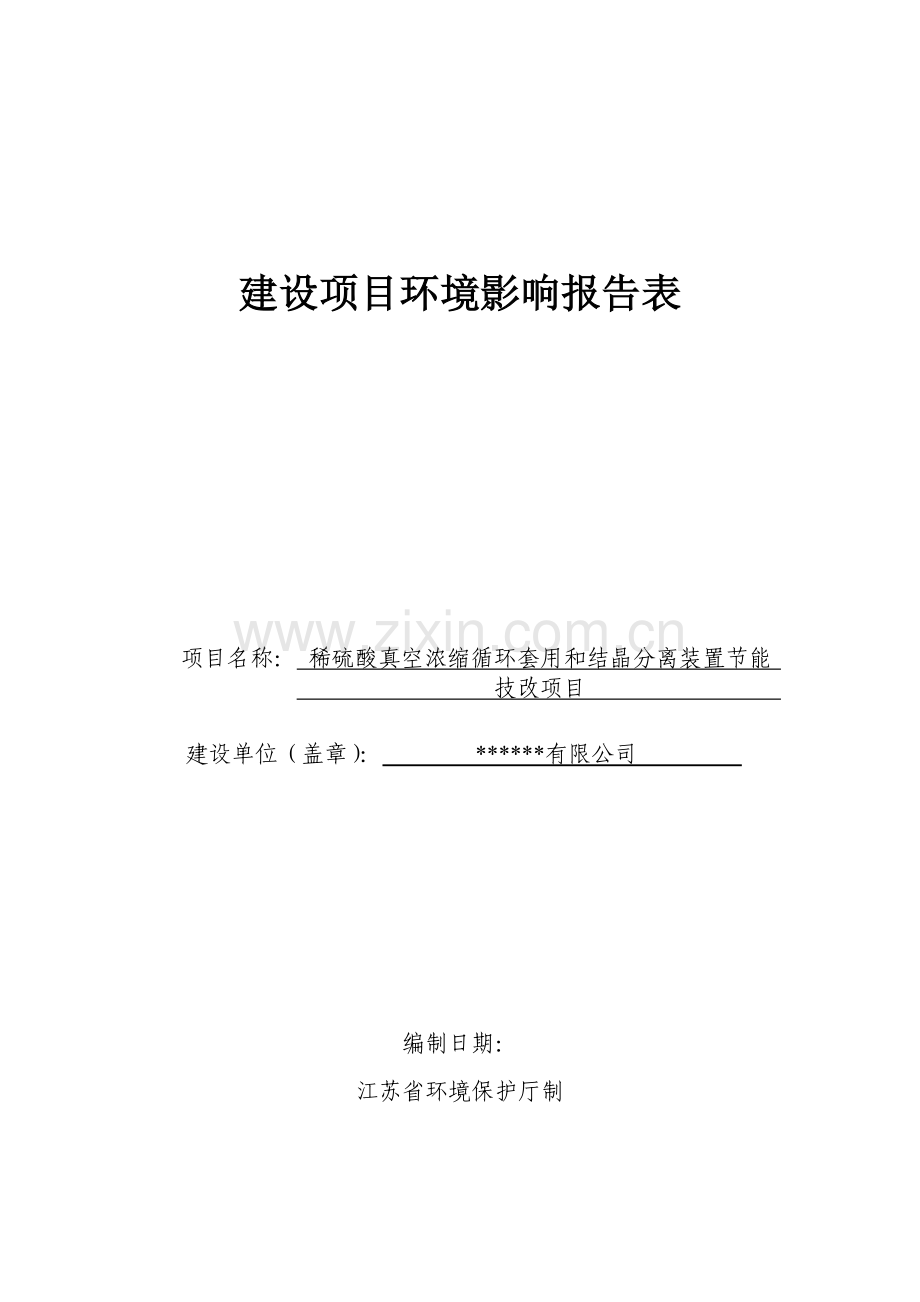

建设项目环境影响报告表

项目名称： 稀硫酸真空浓缩循环套用和结晶分离装置节能
技改项目

建设单位（盖章）： ******有限公司

编制日期：
江苏省环境保护厅制

《建设项目环境影响报告表》编制说明

《建设项目环境影响报告表》由具有从事环境影响评价工作资质的单位编制。
1.项目名称——指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。
2.建设地点——指项目所在地详细地址，公路、铁路应填写起止地点。
3.行业类别——按国标填写。
4.总投资——指项目投资总额。
5.主要环境保护目标——指项目区周围一定范围内集中居民住宅区、学校、医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距厂界距离等。
6.结论与建议——给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。同时提出减少环境影响的其他建议。
7.预审意见——由行业主管部门填写答复意见，无主管部门项目，可不填。
8.审批意见——由负责审批该项目的环境保护行政主管部门批复。

建设项目基本情况
项目名称
稀硫酸真空浓缩循环套用和结晶分离装置节能技改项目
建设单位

法人代表

通讯地址

联系电话

211742
建设地点

登记备案部门

备案号

建设性质
技改
行业类别及代码
C 26化学原料及化学制品制造业
占地面积
(平方米)
2600
绿化面积
(平方米)
/
总投资
(万元)
5101.79
其中：环保投资(万元)
200.0
环保投资占总投资比例
3.9%
环评经费（万元）
—
预期投产日期

工程内容及规模：
1、稀硫酸真空浓缩循环套用项目：采用真空浓缩技术，替代现有的锅式浓缩工艺。利用蒸汽替代重油进行加热，年停用重油5794吨。根据重油、蒸汽消耗量折算，技改前后可节约标煤5710吨/年。
2、结晶分离装置节能项目：采用高效精馏与熔融结晶相配合的分离技术，对一硝基甲苯精馏工艺进行改造。根据技改前后蒸汽消耗量折算，该项目可节约标煤5266.79吨/年。
技改项目占地面积为2600m2，无新增绿化面积。技改项目地理位置见附图1，平面布置见附图2。
项目规模：工程总投资5101.79万元，建设1套废酸真空浓缩设施，1套一硝基甲苯高效精馏熔融结晶设施。本工程建成后可以实现年节约10976.79吨标煤的节能效果，折合年削减SO2排放量14.63吨，削减烟尘排放量21.85吨。
技改项目的建设可使企业年均利润增加969万元。本工程预计2009年10月建成。

原辅材料及能源消耗量
技改项目为节能降耗项目。无需新增原辅材料。该项目建成后将大幅度削减能源消耗。技改项目能源消耗量见下表。
技改项目水及能源消耗汇总表
项目
类别
消耗量（t/a）
折合标煤（t/a）
稀硫酸真空浓缩循环套用项目
蒸汽
329700
2563
结晶分离装置节能项目
蒸汽
304100
2364

主要设施：
1、 稀硫酸真空浓缩循环套用项目需增加真空浓缩器及相应辅助设备，见下表。
稀硫酸真空浓缩循环套用项目设备汇总表
序号
设备名称
规格、型号
单位
数量
1
真空浓缩器
—
套
1
2
泵
—
台
14
3
贮槽
—
只
10
4
电气仪表
—
套
1
2、 结晶分离装置节能项目需增加Ф3000高效新型结晶器10套及相应辅助设备，见下表。
结晶分离装置节能项目设备汇总表
序号
设备名称
规格、型号
单位
数量
1
结晶器
φ3000×6000
台
10
2
贮槽
—
只
10
3
泵
—
台
10
4
电气仪表
—
套
1

与本项目有关的原有污染情况及主要环境问题：
一、原有稀硫酸浓缩项目
（1） 原有稀硫酸浓缩项目工艺流程
原有稀硫酸浓缩工艺采用的是锅式浓缩工艺，锅式浓缩装置由设在燃烧炉里的铸铁蒸发锅和安装在锅上由硅铁制的吸收馏塔组成。燃料重油在炉内燃烧产生高温烟气（1000℃左右）将锅内硫酸加热至沸腾，进而通过冷却浓缩得到成品。

（2） 原有稀硫酸浓缩项目产污情况，见下表。
原有稀硫酸浓缩项目产污情况汇总表
内容
类型
排放源
(编号)
污染物名称
排放量
(单位)
水污染物
—
—
—
大气污染物

烟尘
9.51
SO2
6.36
氮氧化物
0.8
硝酸
0.8
甲苯
0.6
固体废物
—
—
—
噪声
机泵等设备，运行时源强为80~100dB(A)。
（3） 原有稀硫酸浓缩项目存在的环境问题。
i采用重油加热，耗用燃料多能耗大，加热炉产生的烟尘、SO2量较大。
ii无组织废气排放量较大。
iii铸铁锅存在较高的安全隐患。
二、原有一硝基甲苯精馏项目
（1） 原有一硝基甲苯精馏项目工艺流程

（2） 原有一硝基甲苯精馏项目产污情况，见下表。
原有一硝基甲苯精馏项目产污情况汇总表
内容
类型
排放源
(编号)
污染物名称
排放量
(单位)
水污染物
—
—
—
大气污染物

烟尘
22.19
SO2
14.84
一硝基甲苯
0.8
甲苯
0.4
固体废物
—
—
—
噪声
机泵等设备，运行时源强为80~100dB(A)。
（3） 原有一硝基甲苯精馏项目存在的环境问题
i 直接将一硝基甲苯精馏至99.6%，该方法能耗很高，生产所需蒸汽较多。
ii 无组织废气排放量较大。
建设项目所在地自然环境社会环境简况
自然环境简况（地形、地貌、地质、气候、气象、水文、植被、生物多样性等）：
自然生态环境概况

社会环境简况（社会经济结构、教育、文化、文物保护等）：
环境质量状况
建设项目所在地区域环境质量现状及主要环境问题（环境空气、地面水、地下水、声环境、辐射环境、生态环境等）：
项目所在地大气环境质量较好，SO2、TSP、NO2 的小时和日均浓度都达到《环境空气质量标准》二级标准。
与本项目有关的**湖水域的pH、COD、SS、氨氮等指标均能满足Ⅲ类水质要求。
建设项目所在地的环境噪声为3类标准，环境噪声现状达标。
项目所在区域的环境质量较好。
主要环境保护目标（列出名单及保护级别）:

环境要素
保护目标
相对
方位
距离（m）
规模
环境目标
大气

W
500
3000人
《环境空气质量标准》（GB3095-1996）二级标准

W
1200
4000人

NW
2200
800人

NE
1800
1000人
水
*湖
《地表水环境质量标准》（GB3838-2002）Ⅲ类水质标准
噪声
厂界声环境
工业企业厂界环境噪声排放标准（GB 12348 -2008）3类标准

评价适用标准
环 境 质 量 标 准
（1）水环境
*湖执行《地表水环境质量标准》（GB3838-2202）Ⅲ类标准;
地表水环境质量标准 单位：mg/L, pH无量纲
项目
pH
COD
氨氮
*SS
Ⅲ类
6～9
20
1.0
30
*SS数值为水利部试行的《地表水资源标准》（SL63-94）
（2）大气环境
环境空气执行《环境空气质量标准》（GB3095-96）二级标准；
环境空气质量标准 单位：mg/m3
评价指标
SO2
TSP
NO2
1小时平均
0.50
/
0.24
日平均
0.15
0.30
0.12
年平均
0.06
0.20
0.08
（3）声环境
声环境执行声环境质量标准(GB3096-2008) 3类标准；
声环境质量标准

区域
标准值dB(A)
依据
昼间
夜间
区域环境噪声（3类）

65
55
GB3096-2008

污 染 物 排 放 标 准
（1）废水
废水排放执行《江苏省化学工业主要水污染物排放标准》(DB32939-2006)一级标准。
江苏省化学工业主要水污染物排放标准 单位：mg/L，pH除外
类型
pH
COD
氨氮
SS
色度（倍）
DB32939-2006标准
6.0～9.0
80
15.0
70.0
50

（2）噪声
厂界噪声执行工业企业厂界环境噪声排放标准（GB 12348-2008）3类标准；
工业企业厂界环境噪声噪声排放标准
区域
标准值dB(A)
依据
昼间
夜间
厂界噪声（3类）
65
55
GB 12348-2008
注：夜间突发噪声最大值不超过标准值15dB(A)

施工作业现场执行《建筑施工场界噪声限值》（GB12523-90）。
建筑施工场界噪声标准
施工阶段
主要噪声源
噪声限值dB(A)
昼间
夜间
土石方
推土机、挖掘机、装载机等
75
55
打桩
各种打桩机等
85
禁止施工
结构
混凝土搅拌机、振捣棒、电锯等
70
55
装修
吊车、升降机等
65
55

总 量 控 制 指 标
技改项目总量控制指标：
技改前后项目污染物排放变化对照表
类别
污染物
技改前
技改后
变化量
废气
烟尘
31.7
9.85
-21.85
SO2
21.2
6.57
-14.63
氮氧化物
0.8
0.5
-0.3
硝酸
0.8
0.5
-0.3
甲苯
1.0
0.8
-0.2
一硝基甲苯
0.8
0.5
-0.3
废水
COD
0
0.0008
+0.0008
SS
0
0.0007
+0.0007
甲苯
0
0.0004
+0.0004
噪声
—
达标
达标
—
固废

—
—
0

由上表可知，技改项目实施后，SO2、烟尘等大气污染物排放量与原有项目相比，有了一定幅度的下降，不需要新增污染物排放总量。
技改项目新增水环真空泵废水污染源，但是产生及排放量极少，拟在*公司厂内进行平衡。
本项目无固废产生，不需申请新的总量指标。

工程分析
一、技改项目工艺流程及物料平衡
1、真空浓缩技术，替代锅式浓缩工艺
1.1 工艺流程
拟采用的工艺流程是真空浓缩（自然流动）工艺。在真空状态下，废酸从塔顶进入，利用自然流动原理，使废硫酸经过浓缩器中多个蒸发室，沿流动方向被浓缩，蒸汽梯级利用。塔底加热以除去废酸中的有机物，一般浓缩后硫酸浓度达93%左右。
浓缩过程中，从塔顶逸出的含有机物、NOx，HNO3等污染物，利用冷凝器冷凝后，再进入分离器分出酸性水与有机物，有机物回用至生产装置，酸性水送污水处理站。
浓缩后的产品酸则从塔底排出，与原废酸经冷却器换热后，回用至生产车间。
改造后真空浓缩装置工艺流程见下图。

1.2 物料平衡
改造后真空浓缩装置物料平衡

2、熔融结晶与高效精馏相配合工艺
2.1 工艺流程
（1）采用新型填料，提高精馏塔效率。
（2）原有技术路线为直接将一硝基甲苯进行精馏，获得99.6以上的成品（对、邻、间硝基甲苯）。技改工程则先行将对、间硝基甲苯提纯至95%左右，然后进结晶器，进行降温结晶、升温发汗、保温、升温化料等过程，使产品进一步进行提纯。
结晶器结晶后的产品去成品槽，母液则回精馏系统再次分离，以达到降低能耗、提高纯度的目的。
改造后一硝基甲苯结晶与精馏结合工艺流程见下图。

2.2 物料平衡
改造后一硝基甲苯结晶与精馏结合工艺流程

二、技改项目污染物产生环节及产生量
（1）废水
Ø 本项目不新增人员，故不增加生活污水排放。
Ø 稀硫酸真空浓缩循环套用项目实施后，新增水环真空泵排水约10t/a，其中COD浓度约1500mg/L，SS约200mg/L，甲苯约40mg/L，该股废水拟排入厂区污水站，和厂区其它废水混合，达到《江苏省化学工业主要水污染物排放标准》(DB32939-2006)一级标准。
Ø 根据分析，废酸浓缩装置技改前后冷凝器分离后的酸性废水水质、水量变化较小，故本次评价不再单独进行分析。
Ø 一硝基甲苯精馏工艺改造前后不新增废水污染源。
（2）废气
Ø 稀硫酸真空浓缩循环套用项目无组织排放废气G1
该项目在硫酸浓缩冷凝工序产生少量无组织废气，产生量为1.3t/a，经收集后，抽引至车间外10m高度排出。
Ø 结晶分离装置节能项目无组织排放废气G2
该项目在蒸馏冷凝工序产生少量无组织废气，产生量为1.0t/a，经收集后，抽引至车间外10m高度排出。
Ø 加热燃烧废气G3
稀硫酸真空浓缩循环套用项目与结晶分离装置节能项目所需蒸汽由厂内35t/h锅炉提供，蒸汽用量分别为329700t/a、304100t/a，合计633800t/a，折合标煤4927t/a。
根据块煤供应厂家的分析资料，*公司使用的块煤热值约为6300~6400kcal/kg，含硫率≤0.5%，灰份含量≤12%，因而可近似认为块煤消耗量为4927吨/年×7000/6300=5474吨/年。按块煤含硫率为0.5％，灰分为12％，燃烧后有80％的硫转化成SO2进入废气，15％灰分为烟尘，脱硫率70%，除尘率90%计，技改项目污染物排放量为烟尘9.85t/a，SO2 6.57t/a。
废气产生情况见下表。
废气排放情况汇总表
项目
编号
排放量t/a
排放量
小计
稀硫酸真空浓缩循环套用项目
无组织废气G1
氮氧化物0.5
硝酸0.5
甲苯 0.3
1.3
结晶分离装置节能项目
无组织废气G2
一硝基甲苯0.5
甲苯 0.5
1.0
加热燃烧废气
G3
烟尘9.85
SO2 6.57
16.42
合计
—
烟尘9.85
SO2 6.57
氮氧化物0.5
硝酸0.5
一硝基甲苯0.5
甲苯0.8
13.3

（3）固废
本项目无固废产生。
（4）噪声
项目主要噪声源为浓缩器、真空泵等设备，运行时源强为80~100dB(A)，拟采用厂房隔声，安装时加装减震、降噪等措施，使厂界噪声达《工业企业厂界环境噪声排放标准》（GB 12348-2008）3类。

技改项目主要污染物产生及预计排放情况
内容
类型
排放源
(编号)
污染物名称
产生量（t/a）
排放量（t/a）
水污染物
水环真空泵
排水
COD
SS
甲苯
0.015
0.0004
0.0003
0.0008
0.0007
0.0004
大气污染物
有组织废气
烟尘
SO2
/
/
9.85
6.57
无组织废气
氮氧化物
硝酸
甲苯
一硝基甲苯
0.5
0.5
0.8
0.5
0.5
0.5
0.8
0.5

固体废物
—
—
0
0
噪 声
浓缩器、真空泵等设备，运行时源强为80~100dB(A)。
其 他
无
主要生态影响
本项目的实施不仅会大幅度降低能耗，而且可以带来大气污染物排放的削减，对周边生态环境产生积极的影响。
环境影响分析
施工期环境影响简要分析：
本项目中施工期约三个月，项目施工过程中会产生噪声、扬尘和建筑垃圾。因此，施工单位施工前需到环保管理部门办理建设项目施工环境影响审批表，严格按照环保部门的要求进行施工。
施工期的废水量虽然不大，但如果不经处理或处理不当，同样会危害环境。所以，施工期废水不能随意直排。施工废水应经收集完全后排入厂区污水站处理后排放。应加强对生活污水的管理，尤其厕所污水必须排入化粪池，严禁随意向周边水体排放。
对于施工设备产生的噪声，如果不采取任何措施，距离设备5m处声级值可达80～95dB(A)，会对周边企业造成一定影响。因此施工期间，应选用低噪声、低振动的设备。保证各施工阶段必须控制噪声符合《建筑施工场界噪声限值》(GB12523-90)标准。
建筑施工场地要坚实平整、干净，出入口道路及作业场所地面要硬化。建筑工程外侧必须使用统一的合格密目网围挡，浇筑时采取临时遮挡措施，做到安全、卫生、整洁、美观。及时清运多余的土方，运输车辆要遮盖，防止运输中土石散落。对堆存土方采取表面夯实处理，并定时对建筑场地洒水降尘。保证不对空气环境造成影响。
施工结束后，施工期影响即消除。
营运期环境影响分析：
（1）技改项目的实施不仅可以带来4927t/a标煤的节能效果，而且可以削减烟尘排放量21.85t/a，SO2排放量 14.63t/a。因此，项目的实施会对周边环境产生积极的影响。使大气环境质量得到一定程度的改善。
（2）技改项目的建设会新增10t/a的水环真空泵排水，拟排入厂区污水处理站处
理。*公司厂区污水处理站处理能力为3000t/d，折90万t/a，技改项目新增废水量所占比例极小，故不会对厂区污水处理系统造成冲击，能够保证废水达标排放。
（3）技改项目不产生固废，故不会对周边环境造成影响。
此外，根据分析，技改项目的实施亦不会使周边声环境质量恶化。
综上，技改项目建设后，不会对周边环境造成显著影响，不会改变周边环境质量功能。
ØØ
技改项目拟采取的防治措施及预期治理效果
内容
类型
类型
排放源
(编号)
污染物名称
防治措施
预期治理效果
大气污染物
无组织不凝废气G1，G2

氮氧化物
硝酸
甲苯
一硝基甲苯
经收集后车间外排放
/
加热燃烧废气G3
烟尘
SO2
高空排放
达标排放
水污染物
真空泵排水
COD
SS
甲苯
直接送厂区污水处理站采用“物化+生化”工艺进行处理
不会厂区污水处理站造成冲击；废水达标排放。
固体废物
—
—
—
—
噪 声
项目主要噪声源为浓缩器、真空泵等设备，运行时源强为80~100dB(A)，拟采用厂房隔声，安装时加装减震、降噪等措施，使厂界噪声达《工业企业厂界环境噪声排放标准》（GB 12348-2008）3类。

其 他
无
生态保护措施预期效果：
技改项目的建设可以带来污染物排放的削减，对生态环境造成积极的影响。

结论与建议
一、 结论：
技改项目总投资5101.79万元，建设1套废酸真空浓缩设施，1套一硝基甲苯高效精馏熔融结晶设施。本工程建成后可实现年节约4927吨标煤的节能效果，折合年削减SO2排放量14.63吨，削减烟尘排放量21.85吨，企业年均利润增加969万元。本工程预计2009年10月建成。
1．技改项目为清洁生产，节能降耗项目，符合国家《产业结构调整指导目录（2005年本）》中鼓励类目录中第二十六类第37条“高能耗、污染重的石油、石化、化工行业节能、环保改造”。符合国家产业政策。
2. 技改项目位于滨淮、滨湖地区三河农场内，该区域是*县经济较发达地区，集中了全县的主要工业企业。根据*县城市建设总体规划，该区域定为规划和发展中的工业区，因此可以认为本项目符合*县总体规划要求，选址合理。与区域总体规划和环保规划相容。
3. 技改项目为清洁生产、节能改造项目，项目本身不产生污染。根据分析可知，项目的建设不会导致排污状况发生显著变化。
因此，可以认为技改项目能够满足污染物达标排放的要求。
4.本项目本身即属于清洁生产，节能降耗项目，符合清洁生产，循环经济要求。
5.技改项目建设后，大气污染物SO2、烟尘等排放量可以实现削减，无需新申请总量指标；新增的废水污染物排放量极小，拟在厂内进行平衡；技改项目不产生固废，无需申请固废排放量。
因此，技改项目能够满足区域总量控制的要求。
6.经过环境影响预测与分析，技改项目的实施会使周围地区当前的大气环境质量得到一定的改善、不会使得周围地区当前的水、声环境质量恶化，环境质量能达到当地环境功能的要求，本项目对周边环境也无显著影响。
7.技改项目的实施基本不会增加企业的环境风险，因此从风险角度考虑，本项目的环境风险在可接受的范围。
综上所述，本项目符合国家有关政策法规，与区域规划相容、选址合理，符合清洁生产原则，污染防治措施可行、能够达标排放，满足总量控制的要求，对环境影响较小，不会使周围地区当前的大气、水、声环境质量恶化，环境质量能达到当地环境功能的要求，项目实施的环境风险在可接受的范围。
因此，从环境保护角度分析，本项目的建设是可行的。
二、环保要求及建议
1. 项目建设完成后应加强管理，使得技术改造能够真正起到应有的节能减排作用。
2.在未来的生产中建设单位应与相关科研单位合作，进一步关心清洁生产，节能减排方面的先进技术，以进一步提高项目的先进水平。
预审意见：

公 章

经办人： 年 月 日
下一级环境保护行政主管部门审查意见：

公 章

经办人： 年 月 日
审批意见：

公 章

经 办 人： 年 月 日
注 释

一、本报告表应附以下附件、附图：
附图 1 项目地理位置图（应反映行政区划、水系、标明纳污口位置和地形地貌等）
附图 2 项目平面布置图

二、如果本报告表不能说明项目产生的污染及对环境造成的影响，应进行专项评价。根据建设项目的特点和当地环境特征，应选下列1-2项进行专项评价。
1.大气环境影响专项评价
2.水环境影响专项评价（包括地表水和地下水）
3.生态环境影响专项评价
4.声影响专项评价
5.土壤影响专项评价
6.固体废弃物影响专项评价
7.辐射环境影响专项评价（包括电离辐射和电磁辐射）
以上专项评价未包括的可另列专项，专项评价按照《环境影响评价技术导则》中的要求进行。
