应用集成设计说明书
工作总结

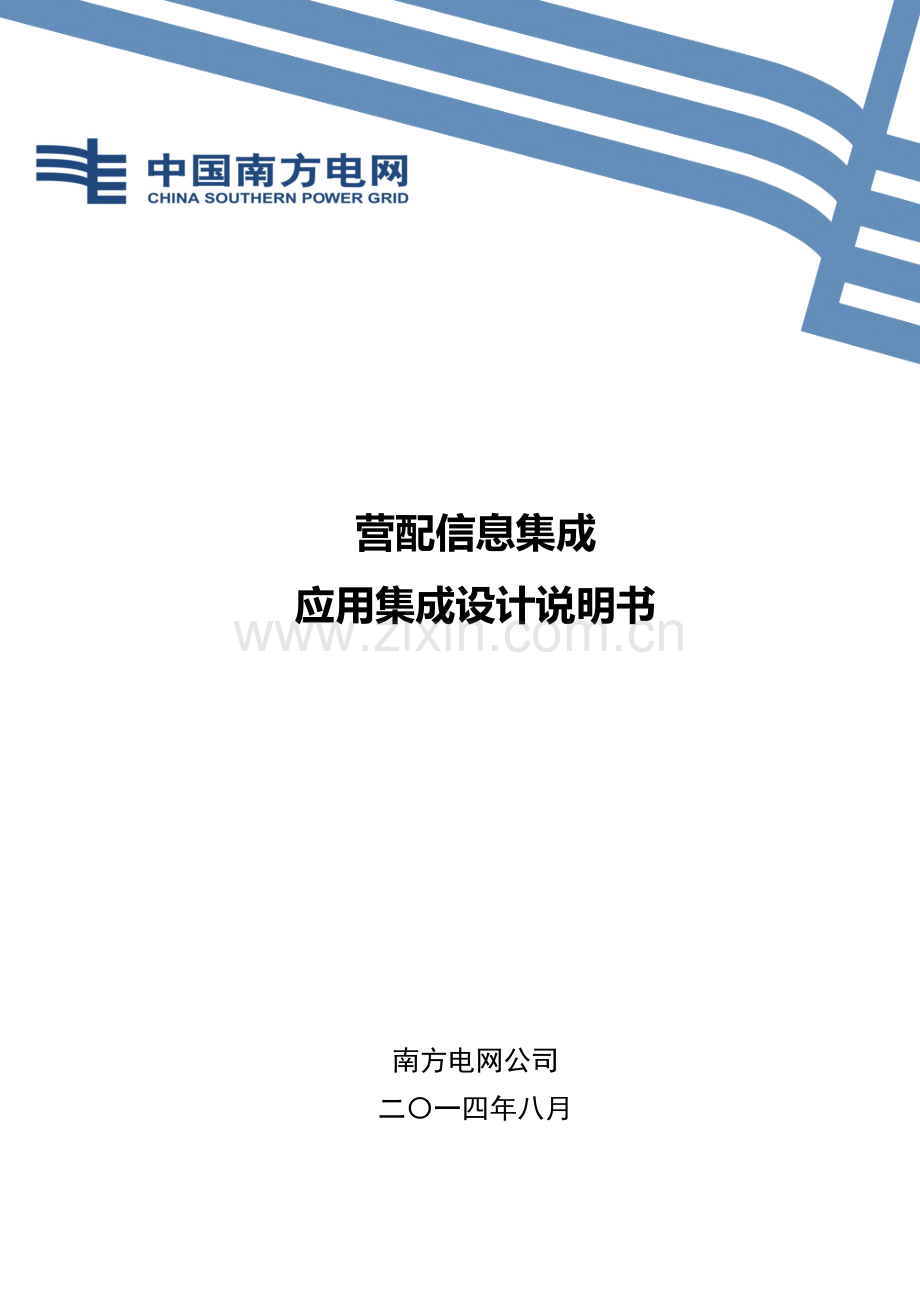

南方电网企业信息集成平台试点建设

营配信息集成
应用集成设计说明书

南方电网公司
二〇一四年八月
II

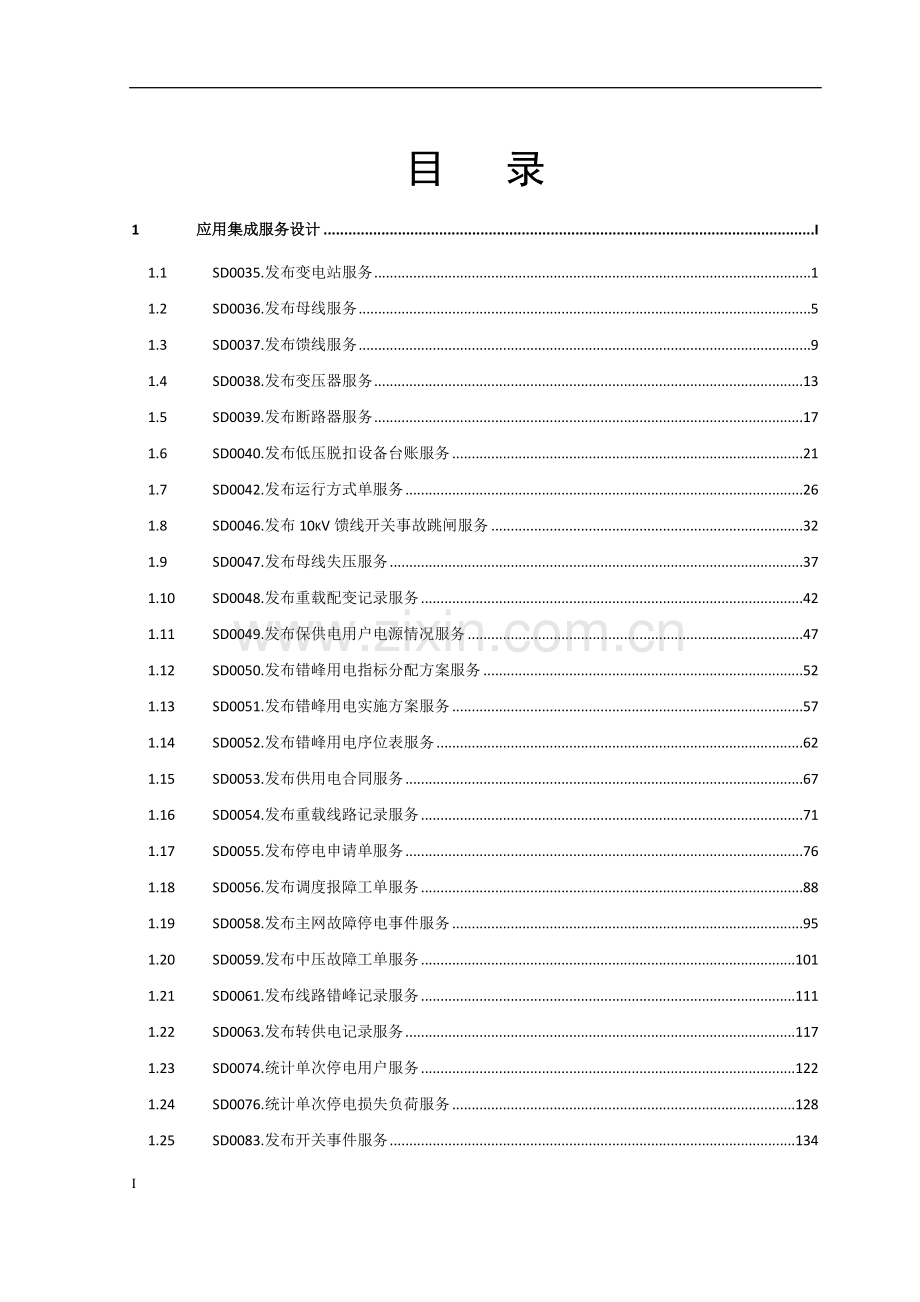

目 录
1 应用集成服务设计 I
1.1 SD0035.发布变电站服务 1
1.2 SD0036.发布母线服务 5
1.3 SD0037.发布馈线服务 9
1.4 SD0038.发布变压器服务 13
1.5 SD0039.发布断路器服务 17
1.6 SD0040.发布低压脱扣设备台账服务 21
1.7 SD0042.发布运行方式单服务 26
1.8 SD0046.发布10kV馈线开关事故跳闸服务 32
1.9 SD0047.发布母线失压服务 37
1.10 SD0048.发布重载配变记录服务 42
1.11 SD0049.发布保供电用户电源情况服务 47
1.12 SD0050.发布错峰用电指标分配方案服务 52
1.13 SD0051.发布错峰用电实施方案服务 57
1.14 SD0052.发布错峰用电序位表服务 62
1.15 SD0053.发布供用电合同服务 67
1.16 SD0054.发布重载线路记录服务 71
1.17 SD0055.发布停电申请单服务 76
1.18 SD0056.发布调度报障工单服务 88
1.19 SD0058.发布主网故障停电事件服务 95
1.20 SD0059.发布中压故障工单服务 101
1.21 SD0061.发布线路错峰记录服务 111
1.22 SD0063.发布转供电记录服务 117
1.23 SD0074.统计单次停电用户服务 122
1.24 SD0076.统计单次停电损失负荷服务 128
1.25 SD0083.发布开关事件服务 134
1.26 SD0097.更改停电申请单服务 140
1.27 SD0098.更改运行方式单服务 151
1.28 SD0099.更改调度报障工单状态服务 157

1 应用集成服务设计
工作总结
南方电网企业信息集成平台试点建设

1.1 SD0042.发布运行方式单服务
1.1.1 设计说明
1.1.1.1 服务基本信息
服务设计编码
SD0042
服务名称
PublishDistributionRunModeWorkService
服务别名
发布运行方式表单服务
所属业务域
安全生产
一级业务分类
系统运行计划管理
二级业务分类
运行方式管理
服务类型
原子服务
服务功能描述
安全生产管理子系统提供发布运行方式单服务，调度自动化系统调用该服务获取运行方式单信息。
服务提供者
配网调度集约化管理应用
服务需求
关联关系
服务消费者
关联服务需求编码
营配信息集成
F10042

技术协议
Web Service
服务命名空间

交互方式
订阅/发布
实现技术
J2EE
服务性能参数
最高并发量
100
最大交互数据量（MB）
20
最大响应时间（秒）
10
最大访问频率（次/分钟）
5
其它
无
服务安全要求

服务特性
无状态
是
事务独立
是
自治性
是
松耦合
是
开发方式
新增服务、改造服务、重用服务、组合服务
关联服务信息

服务依赖关系说明
信息集成平台

1.1.1.2 服务输入模型
1.1.1.2.1 输入模型XSD文件

1.1.1.2.2 输入字段说明
序
字段编码
字段名称
字段类型
必填？
字段说明
1
mRID
方式单编号
string
是

2
name
方式单名称
string
否

3
startDateTime
实际执行开始时间
dateTime
否

4
endDateTime
实际执行结束时间
dateTime
否

5
plannedEndDateTime
要求执行开始时间
dateTime
否

6
plannedStartDateTime
要求执行结束时间
dateTime
否

7
kind
方式改变类型
WorkKind
否
1、临时方式（temporary）；2、长期方式（longTerm）；3、正常方式（normal）。
8
requestDateTime
编制日期
dateTime
否

9
beNotifiedTime
接通知时间
dateTime
否

10
cancelReason
取消原因
string
否

11
modeChangeReason
方式变更原因
string
否

12
notifyTime
通知时间
dateTime
否

13
cancelRemark
取消备注
string
否

14
modeRemark
方式说明
string
否

15
ErpPersonRoles

16
category
人员类别
string
否

17
ErpPerson

18
mRID
人员编号
string
否

19
name
人员名称
string
否

20
ErpOrganisationRoles

21
category
组织类别
string
否

22
ErpOrganisation

23
mRID
组织编号
string
否

24
name
组织名称
string
否

1.1.1.3 服务输出模型
1.1.1.3.1 输出模型XSD文件

1.1.1.3.2 输出字段说明
序
字段编码
字段名称
字段类型
必填？
字段说明
1
Result
结果
string
是
OK表示成功；PARTIAL表示部分成功；FAILED表示失败。
1.1.1.4 消息头信息
< SOAP-ENV:Header>
<security>
<username>admin</username>
<password>admin</password>
</security>
</ SOAP-ENV:Header>

1.1.1.5 报文样例
1.1.1.5.1 请求报文样例
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:m0="
<SOAP-ENV:Body>
<m:PublishDistributionRunModeWorkEvent xmlns:m="
<m:DistributionRunModeWork>
<m0:mRID>String</m0:mRID>
<m0:name>String</m0:name>
<m0:startDateTime>2001-12-17T09:30:47Z</m0:startDateTime>
<m0:endDateTime>2001-12-17T09:30:47Z</m0:endDateTime>
<m0:plannedEndDateTime>2001-12-17T09:30:47Z</m0:plannedEndDateTime>
<m0:plannedStartDateTime>2001-12-17T09:30:47Z</m0:plannedStartDateTime>
<m0:kind>normal</m0:kind>
<m0:requestDateTime>2001-12-17T09:30:47Z</m0:requestDateTime>
<m0:beNotifiedTime>2001-12-17T09:30:47Z</m0:beNotifiedTime>
<m0:cancelReason>String</m0:cancelReason>
<m0:modeChangeReason>String</m0:modeChangeReason>
<m0:notifyTime>2001-12-17T09:30:47Z</m0:notifyTime>
<m0:cancelRemark>String</m0:cancelRemark>
<m0:modeRemark>String</m0:modeRemark>
<m0:ErpPersonRoles>
<m0:category>String</m0:category>
<m0:ErpPerson>
<m0:name>String</m0:name>
<m0:mRID>String</m0:mRID>
</m0:ErpPerson>
</m0:ErpPersonRoles>
<m0:ErpOrganisationRoles>
<m0:category>String</m0:category>
<m0:ErpOrganisation>
<m0:name>String</m0:name>
<m0:mRID>String</m0:mRID>
</m0:ErpOrganisation>
</m0:ErpOrganisationRoles>
</m:DistributionRunModeWork>
</m:PublishDistributionRunModeWorkEvent>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
1.1.1.5.2 响应报文样例
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<SOAP-ENV:Body>
<m:ResponseMessage xmlns:m="http://iec.ch/TC57/2011/schema/message">
<m:Reply>
<m:Result>OK</m:Result>
</m:Reply>
</m:ResponseMessage>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
1.1.2 流程逻辑
发布运行方式表单服务由调度自动化系统主动触发：

流程辅助说明：
序号
辅助说明
10
集成接口功能的相关服务接收外部系统XML文件格式的业务数据，业务数据包括查询请求、需发布的业务数据等。
20
集成接口功能的相关服务根据相关协议约定，将返回的XML数据文件进行解包，形成输出实体。
30
集成接口功能的相关服务将解包后的业务数据输出至涉及该集成功能的相关业务服务。
1.1.3 算法逻辑
1.1.4 组件调用关系
组件编码
组件代码
组件名称
AC12.0012

检修运行业务数据交互
1.2 SD0046.发布10kV馈线开关事故跳闸服务
1.2.1 设计说明
1.2.1.1 服务基本信息
服务设计编码
SD0046
服务名称
PublishCircuitSwitchEventService
服务别名
发布10kV馈线开关事故跳闸服务
所属业务域
安全生产
一级业务分类
系统运行控制管理
二级业务分类
系统运行监控管理
服务类型
原子服务
服务功能描述
调度自动化系统提供发布10kV馈线开关事故跳闸服务，数据中心调用该服务获取10kV馈线开关事故跳闸信息。
服务提供者
调度自动化系统
服务需求
关联关系
服务消费者
关联服务需求编码
数据中心
F10046

技术协议
Web Service
服务命名空间

交互方式
订阅/发布
实现技术
J2EE
服务性能参数
最高并发量
100
最大交互数据量（MB）
20
最大响应时间（秒）
10
最大访问频率（次/分钟）
5
其它
无
服务安全要求

服务特性
无状态
是
事务独立
是
自治性
是
松耦合
是
开发方式
新增服务、改造服务、重用服务、组合服务
关联服务信息

服务依赖关系说明
信息集成平台

1.2.1.2 服务输入模型
1.2.1.2.1 输入模型XSD文件

1.2.1.2.2 输入字段说明
序
字段编码
字段名称
字段类型
必填？
字段说明
1
dateTime
发生时间
dateTime
否

2
switchActionKind
信号类型
string
否

3
switchState
变位信息
string
否

4
Switch

5
mRID
开关编码
string
否

6
name
开关名称
string
否

7
BaseVoltage
电压等级
string
否

8
Substation

9
name
所属变电站名称
string
否

10
Circuit

11
mRID
10kV馈线编码
string
否

12
name
10kV馈线名称
string
否

1.2.1.3 服务输出模型
1.2.1.3.1 输出模型XSD文件

1.2.1.3.2 输出字段说明
序
字段编码
字段名称
字段类型
必填？
字段说明
1
Result
结果
string
是
OK表示成功；PARTIAL表示部分成功；FAILED表示失败。
1.2.1.4 消息头信息
< SOAP-ENV:Header>
<security>
<username>admin</username>
<password>admin</password>
</security>
</ SOAP-ENV:Header>
1.2.1.5 报文样例
1.2.1.5.1 请求报文样例
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:m0="
<SOAP-ENV:Body>
<m:PublishCircuitSwitchEventEvent xmlns:m="
<m:SwitchEvent>
<m0:dateTime>2001-12-17T09:30:47Z</m0:dateTime>
<m0:switchActionKind>troubleTrip</m0:switchActionKind>
<m0:switchState>open</m0:switchState>
<m0:Switch>
<m0:mRID>String</m0:mRID>
<m0:name>String</m0:name>
<m0:BaseVoltage>
<m0:nominalVoltage>
<m0:unit>String</m0:unit>
<m0:value>3.14159E0</m0:value>
<m0:multiplier>String</m0:multiplier>
</m0:nominalVoltage>
</m0:BaseVoltage>
</m0:Switch>
<m0:PowerSystemResources>
<m0:name>String</m0:name>
</m0:PowerSystemResources>
<m0:PowerSystemResources-Circuit>
<m0:mRID>String</m0:mRID>
<m0:name>String</m0:name>
</m0:PowerSystemResources-Circuit>
</m:SwitchEvent>
</m:PublishCircuitSwitchEventEvent>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
1.2.1.5.2 响应报文样例
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<SOAP-ENV:Body>
<m:ResponseMessage xmlns:m="http://iec.ch/TC57/2011/schema/message">
<m:Reply>
<m:Result>OK</m:Result>
</m:Reply>
</m:ResponseMessage>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
1.2.2 流程逻辑
发布10kV馈线开关事故跳闸服务由调度自动化系统主动触发：

流程辅助说明：
序号
辅助说明
10
集成接口功能的相关服务接收外部系统XML文件格式的业务数据，业务数据包括查询请求、需发布的业务数据等。
20
集成接口功能的相关服务根据相关协议约定，将返回的XML数据文件进行解包，形成输出实体。
30
集成接口功能的相关服务将解包后的业务数据输出至涉及该集成功能的相关业务服务。
1.2.3 算法逻辑
1.2.4 组件调用关系
组件编码
组件代码
组件名称

1.3 SD0047.发布母线失压服务
1.3.1 设计说明
1.3.1.1 服务基本信息
服务设计编码
SD0047
服务名称
PublishBusbarSecNoVolEventService
服务别名
发布母线失压信息服务
所属业务域
安全生产
一级业务分类
系统运行控制管理
二级业务分类
系统运行监控管理
服务类型
原子服务
服务功能描述
调度自动化系统提供发布母线失压信息服务，数据中心调用该服务获取母线失压信息。
服务提供者
调度自动化系统
服务需求
关联关系
服务消费者
关联服务需求编码
数据中心
F10047

技术协议
Web Service
服务命名空间

交互方式
订阅/发布
实现技术
J2EE
服务性能参数
最高并发量
100
最大交互数据量（MB）
20
最大响应时间（秒）
10
最大访问频率（次/分钟）
5
其它
无
服务安全要求

服务特性
无状态
是
事务独立
是
自治性
是
松耦合
是
开发方式
新增服务、改造服务、重用服务、组合服务
关联服务信息

服务依赖关系说明
信息集成平台

1.3.1.2 服务输入模型
1.3.1.2.1 输入模型XSD文件

1.3.1.2.2 输入字段说明
序
字段编码
字段名称
字段类型
必填？
字段说明
1
dateTime
发生时间
dateTime
否

2
kind
信号类型
string
否
0 - 表示失压、1 - 表示恢复
3
BusbarSection

4
mRID
母线编码
string
否

5
name
母线名称
string
否

6
BaseVoltage
电压等级
string
否

7
Substation

8
name
所属变电站名称
string
否

9
Circuit

10
mRID
10kV馈线编码
string
否

11
name
10kV馈线名称
string
否

1.3.1.3 服务输出模型
1.3.1.3.1 输出模型XSD文件

1.3.1.3.2 输出字段说明
序
字段编码
字段名称
字段类型
必填？
字段说明
1
Result
结果
string
是
OK表示成功；PARTIAL表示部分成功；FAILED表示失败。
1.3.1.4 消息头信息
< SOAP-ENV:Header>
<security>
<username>admin</username>
<password>admin</password>
</security>
</ SOAP-ENV:Header>
1.3.1.5 报文样例
1.3.1.5.1 请求报文样例
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:m0="
<SOAP-ENV:Body>
<m:PublishBusbarSecNoVolEventEvent xmlns:m="
<m:BusbarSecNoVolEvent>
<m0:dateTime>2001-12-17T09:30:47Z</m0:dateTime>
<m0:kind>String</m0:kind>
<m0:BusbarSection>
<m0:name>String</m0:name>
<m0:mRID>String</m0:mRID>
<m0:BaseVoltage>
<m0:nominalVoltage>
<m0:unit>String</m0:unit>
<m0:value>3.14159E0</m0:value>
<m0:multiplier>String</m0:multiplier>
</m0:nominalVoltage>
</m0:BaseVoltage>
</m0:BusbarSection>
<m0:PowerSystemResources>
<m0:name>String</m0:name>
</m0:PowerSystemResources>
<m0:PowerSystemResources-Circuit>
<m0:mRID>String</m0:mRID>
<m0:name>String</m0:name>
</m0:PowerSystemResources-Circuit>
</m:BusbarSecNoVolEvent>
</m:PublishBusbarSecNoVolEventEvent>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
1.3.1.5.2 响应报文样例
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema">
<SOAP-ENV:Body>
<m:ResponseMessage xmlns:m="http://iec.ch/TC57/2011/schema/message">
<m:Reply>
<m:Result>OK</m:Result>
</m:Reply>
</m:ResponseMessage>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
1.3.2 流程逻辑
发布母线失压信息服务由调度自动化系统主动触发：

流程辅助说明：
序号
辅助说明
10
集成接口功能的相关服务接收外部系统XML文件格式的业务数据，业务数据包括查询请求、需发布的业务数据等。
20
集成接口功能的相关服务根据相关协议约定，将返回的XML数据文件进行解包，形成输出实体。
30
集成接口功能的相关服务将解包后的业务数据输出至涉及该集成功能的相关业务服务。
1.3.3 算法逻辑
1.3.4 组件调用关系
组件编码
组件代码
组件名称

1.4 SD0048.发布重载配变记录服务
1.4.1 设计说明
1.4.1.1 服务基本信息
服务设计编码
SD0048
服务名称
PublishHeavyLoadTransformerRecordService
服务别名
发布重载配变记录服务
所属业务域
安全生产
一级业务分类
系统运行控制管理
二级业务分类
系统运行监控管理
服务类型
原子服务
服务功能描述
计量自动化提供发布重载配变记录服务，调度自动化系统调用该服务获取重载配变记录信息。
服务提供者
调度自动化系统
服务需求
关联关系
服务消费者
关联服务需求编码
营配信息集成
F10048

技术协议
Web Service
服务命名空间

交互方式
订阅/发布
实现技术
J2EE
服务性能参数
最高并发量
100
最大交互数据量（MB）
20
最大响应时间（秒）
10
最大访问频率（次/分钟）
5
其它
无
服务安全要求

服务特性
无状态
是
事务独立
是
自治性
是
松耦合
是
开发方式
新增服务、改造服务、重用服务、组合服务
关联服务信息

服务依赖关系说明
信息集成平台

1.4.1.2 服务输入模型
1.4.1.2.1 输入模型XSD文件

1.4.1.2.2 输入字段说明
序
字段编码
字段名称
字段类型
必填？
字段说明
13
createdDateTime
开始时间
dateTime
否

14
endTime
结束时间
dateTime
否

15
count
次数
string
否

16
timeRange
持续时间
string
否

17
averageActivePower
有功功率平均
string
否

18
averageReactivePower
无功功率平均
string
否

19
maxActivePower
有功功率最大
string
否

20
maxReactivePower
无功功率最大
string
否

21
PowerSystemResources

22
mRID
配变编号
string
否

23
Assets

24
TechnicalParams

25
Value
技术参数值
string
否

26
TechnicalParamType

27
name
技术参数名称
string
否

28
Organisations

29
mRID
组织编号
string
否

1.4.1.3 服务输出模型
1.4.1.3.1 输出模型XSD文件

1.4.1.3.2 输出字段说明
序
字段编码
字段名称
字段类型
必填？
字段说明
2
Result
结果
string
是
OK表示成功；PARTIAL表示部分成功；FAILED表示失败。
1.4.1.4 消息头信息
< SOAP-ENV:Header>
<security>
<username>admin</username>
<password>admin</password>
</security>
</ SOAP-ENV:Header>

1.4.1.5 报文样例
1.4.1.5.1 请求报文样例
<SOAP-ENV:Envelope xmlns:SOAP-ENV="http://schemas.xmlsoap.org/soap/envelope/" xmlns:SOAP-ENC="http://schemas.xmlsoap.org/soap/encoding/" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:m0="
<SOAP-ENV:Body>
<m:PublishHeavyLoadTransformerRecordEvent xmlns:m="
<m:HeavyLoadTransformerRecord>
<m0:createdDateTime>2001-12-17T09:30:47Z</m0:createdDateTime>
<m0:endTime>2001-12-17T09:30:47Z</m0:endTime>
<m0:count>String</m0:count>
<m0:timeRange>String</m0:timeRange>
<m0:averageActivePower>String</m0:averageActivePower>
<m0:averageReactivePower>String</m0:averageReactivePower>
<m0:maxActivePower>String</m0:maxActivePower>
<m0:maxReactivePower>String</m0:maxReactivePower>
<m0:Organisations>
<m0:mRID>String</m0:mRID>
</m0:Organisations>
<m0:PowerSystemResources>
<m0:mRID>String</m0:mRID>
<m0:Assets>
<m0:TechnicalParams>
<m0:value>String</m0:value>
<m0:TechnicalParamType>
<m0:name>String</m0:name>
</m0:TechnicalParamType>
</m0:TechnicalParams>
</m0:Assets>
</m0:PowerSystemResources>
</m:HeavyLoadTransformerRecord>
</m:PublishHeavyLoadTransformerRecordEvent>
</SOAP-ENV:Body>
</SOAP-ENV:Envelope>
1.4.1.5.2 响应
