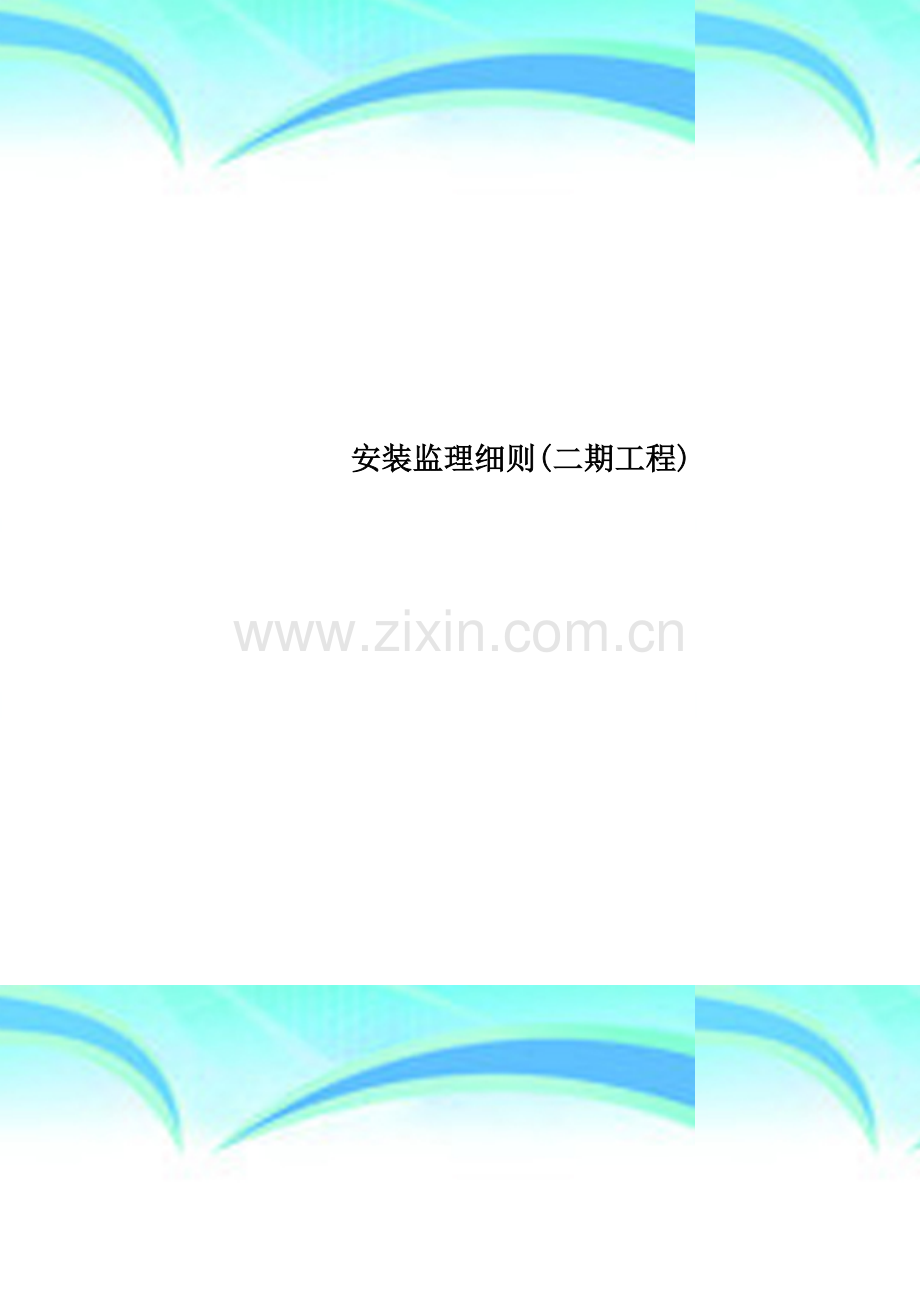

安装监理细则(二期工程)

———————————————————————————————— 作者：
———————————————————————————————— 日期：

2

个人收集整理 勿做商业用途

红石房产●中央花园二期Ⅳ标段工程

(安装工程)
监
理
实
施
细
则

编制： 审核:
杭州广厦建筑监理有限公司
红石●中央花园工程项目监理部
2003年10月
目 录

一 工程项目概况 3
二 监理依据 3
三 监理职责 4
(一）监理工程师职责 4
（二）监理员职责 5
四 工程项目控制目标 5
五 给排水监理工作要点 5
（一）给水、排水施工质量管理 5
（二）给水、排水材料设备管理 6
（三)给水、排水施工过程质量控制 7
（四）室内给水系统安装施工质量监控要点 10
（五）给水管道及配件安装施工质量监控要点 10
（六)室内排水系统安装质量监控要点 12
六 电气监理工作要点 13
(一）工程质量控制 13
（二）工程进度 18
（三）工程造价控制 18
七 暖通监理工作要点 19
（一)暖通施工质量管理 19
（二）暖通材料设备管理 19
（三）暖通施工过程质量控制 20
八 消防系统监理工作要点 23
（一）施工质量管理 23
（二）材料、设备管理 23
(三）施工过程的质量控制 24
一 工程项目概况：
工程名称：红石●中央花园二期Ⅳ标段工程
建设单位：浙江红石房地产有限公司
设计单位:浙江南方建筑勘察设计有限公司
承建单位：浙江长城建设有限公司
建设地点:湖墅南路以东，潮王路以南，叶青兜路以北。
建筑面积：16185m2
工程造价：2583.9465万元（合同价格）
工程项目组成、规模
名 称
结构类型
层数
C3、C4、C5商业裙房
框架结构
十八
D3商住楼
框架结构
十八
B2商办楼
框架结构
六
监理范围:安装工程施工全过程。
二 监理依据
1．国家有关建筑工程管理的法律、法规和条例。
2．业主与监理单位签订的工程建设监理合同。
3．业主与施工单位签订的施工承包合同、协议书、招投标文件和工程预算书。
4．业主提交的本项目的地质勘察报告、设计图纸和其它设计文件.
5．设计变更、图纸会审纪要、施工联系单等补充文件。
6．建设部或省市现在的建筑安装工程质量评定标准和工程施工验收规范，规程及有关文件和规定。
7．《浙江省建设工程监理管理条例》
8．业主单位对监理工作的具体要求。
三 监理职责
(一）监理工程师职责
1．协调施工单位的工作,核证详细的施工计划,核实总监理工程师是否已给予施工单位所必要的指令并获得认可。
2．施工中出现有缺陷的工艺或材料，发出补救这些缺陷的指令。
3．计量已完成的工程量,作为付款和计算价款的凭证.
4．保存所有测量和试验的记录.
5．督促和帮助施工方落实施工进度并力求实际进行的施工进度与计划相一致。
6．提供索赔和争议的联系渠道，并提供相关的事实情况。
7．检查已完成的工程是否符合设计图纸和有关规范的要求，经过试验能否达到正常的功能。
8．按时向总监理工程师报告工作情况。
9．负责编写各施工阶段的监理工作小结。
10．正确详细地填写监理日记并准备工地会议的有关资料。
（二）监理员职责
1．负责进场材料、构配件、机械设备等的登记和质量检查。
2．旁站监理、跟踪检查。
3．工序间交接检查、验收及签证。
4．负责现场施工安全、文明施工的检查、监督。
5．坚持做好监理日记，及时如实地填报原始记录。
6．及时报告现场发生的质量事故、安全事故和异常情况.
7．协助监理工程师编写月报、总结。
四 工程项目控制目标
1．工期目标：根据建设单位与承建单位签订的工程总承包合同中所确定的工期490个日历天为目标。
2．质量目标:确保合格工程。
五 给排水监理工作要点
（一）给水、排水施工质量管理
（1）给水、排水施工现场应具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度,实现施工全过程质量控制。
(2）给水、排水施工应按照批准的工程设计文件和施工技术标准进行施工。修改设计应有设计单位出具的设计变更通知单。
(3）给水、排水施工应编制施工组织设计或施工方案，经批准后方可实施。
（4）建筑给水、排水施工单位当具有相应的资质。
(二）给水、排水材料设备管理
(1）给水、排水施工所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求.进场时应做检查验收,并经监理工程师核查确认。
（2）所有材料进场时应对品种、规格、外观等进行验收.包装应完好，表面无划痕及外力冲击破损。
（3）主要器具和设备必须有完整的安装使用说明书.在运输、保管和施工过程中，应采取有效措施防止损坏或腐蚀。
(4)阀门安装前，应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格)数量中抽查10%，且不少于1个.对于安装在主干管上起切断作用的闭中阀门,应逐个作强度和严密性试验。
（5)阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1。1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。阀门试压的试验持续时间应不少于下表的规定。

阀门试验持续时间
公称直径
DN
（mm）
最短试验持续时间（S）
严密性试验
强度试验
金属密封
非金属密封
≤50
15
15
15
65～200
30
15
60
250～450
60
30
180
(6）管道上使用冲压弯头时，所使用的冲压弯头外径应与管道外径相同。
（三)给水、排水施工过程质量控制
（1）给水、排水与相关各专业之间，应进行交接质量检验,并形成记录。
（2)隐蔽工程应在隐蔽前经验收各方检验合格后，才能隐蔽，并形成记录.
（3）地下室或地下构筑物外墙有管道穿过的，应采取防水措施,对有严格防水要求的建筑物，必须采用柔性防水套管。
（4）管道穿过结构伸缩缝、抗震缝及沉降缝敷设时,应根据情况采取下列保护措施：
在墙体两侧采取柔性连接.
在管道上、下部留有不小于150mm的净空。
在穿墙处做成方形补偿器，水平安装。
（5)在同一房间内,同类型的卫生器具及额头配件,除有特殊要求外，应安装在同一高度上。
(6）明装管道成排安装时，直线部分应互相平行.曲线部分:当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。
（7)管道支、吊、托架的安装，应符合下列规定：
位置正确，埋设应平整牢固.
固定支架与管道接触应紧密，固定应牢靠。
给水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合下表的规定。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。
塑料管及复合管管道支架的最大间距
管径（mm）
12
14
16
18
20
25
32
40
50
63
75
90
110
最大
间距
(m)
立管
0.5
0.6
0。7
0。8
0.9
1。0
1。1
1.3
1.6
1.8
2。0
2.2
2.4
水平管
(冷水管）
0.4
0.4
0.5
0.5
0。6
0。7
0。8
0。9
1.0
1.1
1。2
1.35
1.55
(9）给水的金属管道立管管卡安装应符合下列规定：
楼层高度小于5m，每层必须安装1个。
管卡安装高度,距地面应为1。5～1.8m，2个以上管卡应匀称安装，同一房间管卡应安装在同一高度。
(10）管道及管道支墩（座），严禁铺设在冻土和未经处理的松土上。
（11）管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm;安装在卫生间及厨房内套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面下平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，且端面光滑。管道的接口不得设在套管内.
（12）弯制钢管，弯曲半径应符合下列规定：
热弯：应不小于管道外径的3.5倍。
冷弯:应不小于管道外径的4倍。
焊接弯头:应不小于管道外径的1.5倍。
冲压弯头：不应小于管道外径。
（13）管道接口应符合下列规定：
管道采用粘接接口，管端插入承口的深度不得小于下表的规定。
管端插入承口的深度
公称直径（mm)
20
25
32
40
50
75
100
125
150
插入深度（mm）
16
19
22
26
31
44
61
69
80
熔接连接管道的结合面应有一均匀的熔接圈,不得出现局部熔瘤或熔接圈凸凹不匀现象。
采用橡胶圈接口的管道，允许沿曲线敷设,每个接口的最大偏转角不得超过20。
法兰连接时衬垫不得凸入管内，其外边缘接近螺栓孔为宜。不得安放双垫或偏垫。
连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2。
螺纹连接管道安装后的管螺纹根部应有2—3扣的外露螺纹，多余的麻丝应清理干净并做防腐处理。
承插口采用水捻口时，油麻必须清洁，填塞密实,水泥应捻入并密实饱满，其接口面凹入承口边缘的深度不得大于2mm。
卡箍(套）式连接两管口端应平整、无缝隙，沟槽应均匀，卡紧螺栓后管道应平直,卡箍（套）安装方向应一致。
（14）各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验.
(四)室内给水系统安装施工质量监控要点
（1）给水管道必须采用与管材相适应的管件.生活给水系统所涉及的材料必须达到饮用水卫生标准。
（2)管径小于或等于100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌表面及外露螺纹部分应做防腐处理；管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
(3）给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔连接、专用管件连接及法兰连接等形式。塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接，不得在塑料管上套丝.
（4）给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。
（5）给水立管和装有3个或3个以上配水点的支管始端，均应安装可拆卸的连接件。
（五)给水管道及配件安装施工质量监控要点
(1)室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0。6Mpa.
检验方法:金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02Mpa，然后降到工作压力进行检查，应不渗不漏;塑料管给水系统应在试验压力下稳压1h，压力降不得超过0。03Mpa,同时检查各连接处不得渗漏。
（2）给水管系统交付使用前必须进行通水试验并做好记录。
检验方法：观察和开启阀门、水嘴等放水。
（3）生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
检查方法：检查有关部门提供的检测报告。
(4）室内直埋给水管道(塑料管道和复合管道除外）应做防腐处理。埋地管道防腐层材质和结构应符合设计要求.
检验方法:观察或局部解剖检查。
（5）给水引入管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于0。5m；交叉铺设时，垂直净距不得小于0。15m。给水管应铺在排水管上面，若给水管必须铺在排水管的下面时,给水管应加套管，其长度不得小于排水管管径的3倍。
检验方法：尺量检查.
(6）给水水平管道应有2‰～5‰的坡度向泄水装置。
检验方法：水平尺和尺量检查。
（7）管道的支吊架安装应平整牢固。
(8）给水管道和阀门安装的允许偏差应符合下表的规定。
管道和阀门安装的允许偏差应符合下表的规定
项次
项 目
允许偏差
（mm)
检验方法
1
水平管道纵横方 向
弯 曲
钢管
每米/全长25m以上
1/≯25
用水平尺、直尺
塑料管
复合管
每米/全长25m以上
1.5/≯25
拉线和尺量检查
铸铁管
每米/全长25m以上
2/≯25
拉线和尺量检查
2
立 管
垂直度
钢管
每米/5m以上
3/≯8
吊线和尺量检查
塑料管
复合管
每米/5m以上
2/≯8
吊线和尺量检查
铸铁管
每米/5m以上
3/≯10
吊线和尺量检查
3
成排管段和
成 排 阀 门
在同一平面间距
3
尺量检查

（六）室内排水系统安装质量监控要点
1．生活污水管道应使用塑料管、铸铁管或混凝土管。
雨水管道宜使用塑料管、铸铁管、镀锌和非镀锌钢管或混凝土管等。
悬吊式雨水管道应选用钢管、铸铁管或塑料管。易受振动的雨水管道(如锻造车间等）应使用钢管.
2．隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。
检验方法：满水15min水面下降后，再灌满观察5min，液面不降管道及接口无渗漏为合格。
3．生活污水塑料管道的坡度必须符合设计的规定。
生活污水塑料管道的坡度
项次
管径（mm）
标准坡度（‰）
最小坡度（‰）
1
50
25
12
2
75
15
8
3
110
12
6
4
125
10
5
5
160
7
4
检查方法：水平尺、拉线尺量检查。
4．排水塑料管必须按设计要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。
检查方法：观察检查。
5．排水立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。
检查方法：通球检查。
六 电气监理工作要点
(一）工程质量控制
原则:
（1）以施工及验收规范、工程质量验评标准等为依据，督促承包单位全面实现工程项目合同约定的质量目标。
（2)以质量预检为重点：对工程项目的人、机、料、法、环等因素,进行全面的质量控制，监督承包单位的质量保证体系落实到位。
(3)坚持本工序质量不合格或未进行验收,不予签认,下一道工序不得施工。
方法:
（1）质量控制应以事前控制(预防）为主。
（2)应按监理规划的要求对施工过程进行检查，及时纠正违规操作,消除质量隐患，跟踪质量问题，验证纠正效果.
（3)对工程的关键工序和重点部位施工过程,有目的进行巡视检查和旁站监理。
1．电气安装工程施工企业的资质审查
审查分包单位的营业执照、企业资质等级证书、专业许可证、岗位证书等。
(1）从事建筑电气工程施工的企业，其资格和能力应与承包工程的规模和技术要求相适应。
（2）工程项目技术负责人,应由具有助理工程师以上技术职称的人员担任,并经考核合格。安装电工、电焊工应持有劳动部门颁发的“特种作业人员操作证”.有电工合格证的专业技术工人，不应少于施工总人数的50%,必须持证上岗。
2．设计文件的复核、优化
开工前，电气监理人员应积极参与设计交底。电气监理和电气安装工程施工单位应组织有关人员熟习电气施工图纸，了解工程特点以及工程关键部位的质量要求。施工单位应将图纸中影响施工质量问题及图纸差错等汇总，填写图纸会审记录，提交设计单位在设计交底时,协商研究统一意见.
对影响工程质量和使用功能以及不合理的设计图纸,监理单位有权要求有关单位修改。
3．电气施工方案的审批
施工组织设计、施工方案的审批，必须是在施工单位自审手续齐全的基础上（即有编制人，施工单位技术负责人的签名和施工单位公章），由施工单位填写“施工组织设计”（施工方案)报审表（A1)报监理单位。
4．电气安装工程所需材料、器件与设备的认定
工程所需材料、器件与设备应由监理单位进行质量认定.对重要材料、器件及设备的生产工艺、质量控制、检测手段、管理水平,必要时应到生产厂家实地考察，以便货比三家确定订货单位。对不合格（不符合质量要求）的材料、设备和器件,监理单位有权要求生产或供应单位退换。
工程材料报验：
工程上所用的主要电气材料，进场时应由承包单位填写《材料/构配件/设备报验单》（A4）,并附（a）准用证，（b)出厂合格证,（c）材质证明（检验报告），（d）商检证明。由电气监理工程师批复是否可以进场，是否可在指定工程部位使用。
5．现场检查
质量控制的关键，除把好材料、器件、设备的质量关外，就是按施工技术规范要求，把好施工工艺关。
（1）基础接地
基础钢筋的贯通
接地极的位置与管径(或圆钢直径）应符合设计要求;
接地极与接地线的焊接与防腐.
扁钢的搭接长度应为其宽度的二倍，三面施焊;圆钢的搭接长度应为其直径的6倍，双面施焊；焊口应刷防腐漆。
（2)配管
管路明配时，弯曲半径不宜小于管外径D的6倍(即≥6D）；当两个接线盒间只有一个弯时，其弯曲半径不宜小于4D.管路暗配时，其弯曲半径不应小于6D；当埋设于地下或混凝土内时,其弯曲半径应≥10D，其弯扁度应≤0.1D.
硬质、半硬质阻燃型塑料管暗敷设:
暗敷设应在土建结构施工过程中，将管路埋入墙体和楼板内。局部剔槽敷管应加以固定，并用M10水泥砂浆保护,保护层不得小于15mm.
在加气混凝土板内剔槽敷管时，只允许沿板缝剔槽，不允许剔槽及剔断钢筋。
可采用套管粘接或端头连接,套管长度不应小于管径的三倍。
管进盒、箱进，必须顺直到位与里口平齐，在盒、箱内露出的长度应小于5mm。可采用粘接或端头连接.一管一孔，不允许开和孔。
（3）管内穿线
穿入管内的干线可不分色.
线管管口至配电箱、盘总开关的一段干线，应按色标要求分色.
各用电支路应按色标要求分色。
色标：L1相为黄色，L2相为绿色，L3相为红色,N（中性线）为淡蓝色，PE(保护线)黄绿双色.
(4）电缆的敷设
电缆之间，电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距,应符合规定。
（5）电器、设备安装
定位要符合设计与规范要求.对于安装的开关、插座等允许20%的超差点，亦应控制在设计标高的+15mm范围内，不应有负向超差。各房间内的插座、开关安装高度相差不应大于10mm。
开关插座的接线应正确无误（插座接线：左零右火,上接保护线。灯开关接相线)，螺口灯头，相线接在灯芯上。
在配电回路中的各种导线连接，均不得在开关、插座的接线端子处以套接压线方式连接其它支路。
2.5mm2以下多股软线与电器连接时，需涮锡；大于2.5mm2时,需加线鼻子，单芯10 mm2以上铜线与电器连接时，需加线鼻子.
6．工程报验
工程施工技术资料必须真实地反映工程的实际情况，保证完整、准确，必须由各级施工技术负责人审核。
（1）认真审查预检工程检查记录与隐蔽工程检查记录。随工程的进展，由承包方电气技术员填写《分项/分部工程质量报验认可单》A7，并附隐、预检记录，分项工程质量检验评定表及质量保证资料。将电气监理工程师签署审查意见，并对质量等级作出认定。
7．监理通知
凡在施工过程中存在的影响工程质量与工程进度的作法，以及不符合工艺要求之处，一旦发现,除应立即口头通知承包单位电气工长立即改正外，还应以书面形式下发“监理通知”(B1），以此作为告诫的依据。承包单位应以整改结果书面回复,监理工程师进行复查。
（二）工程进度
工程进度控制的依据是：建设工程施工合同所约定的工期目标。原则是:在确保质量和安全的原则下控制进度。应采用动态的控制方法，对工程进度进行主动控制。
（三)工程造价控制
工程造价控制的原则：
1．应严格执行甲、乙双方签订的建筑工程施工合同中所确定的合同价、单价和约定的工程款支付方法;
2．应坚持在报验资料不全、与合同文件的约定不符，未经质量签认合格或有违约的不予审核和计量(但可在协商情况下，预付一部分）；
3．对有争议的工程量计量和工程款，应采取协商的方法确定,在协商无效时，由总监理工程师作出决定。
竣工结算：工程竣工，经建设单位、设计单位、监理单位、承包单位验收合格后，承包单位应在规定的时间内，向项目监理部提交竣工结算资料，电气监理工程师应及时对所报结算资料中的电气部分进行审核,并与承包单位、建设单位、协商和协调，提出审核意见。
工程量计量：电气监理工程师对承包单位申报的《()月完成工程量报审表》（A10）进行审核（必要时应与承包单位协商），所计量的工程量应经总监理工程师同意后，由电气监理工程师签认。对于某些特定的分项、分部工程的计量方法，由项目监理部建设单位和承包单位协商约定。
如果甲方授权监理进行工程造价控制，那么就应把“标书”中的“工程概算书”提供给监理。电气监理工程师则应将有关气安装工程部分的概算总值提出，按分项工程划分为各种工程的造价，然后按工程进度的实际工作量，按比例批准拨款。为了能更好地进行工程造价控制,甲、乙各方均应把他们与各方签订的有关经济的合同，交监理一份(复印件)备查.
七 暖通监理工作要点
(一)暖通施工质量管理
1、暖通施工现场应具有必要的施工技术标准，健全的质量管理体系和工程质量检测制度，实现施工全过程质量控制。
2、暖通施工应按照批准的工程设计文件和施工技术标准进行施工，施工图修改必须应有设计单位出具的设计变更通知单或技术核定签证。
3、暖通施工应编制施工组织设计或施工方案，经批准后方可实施。
4、暖通施工应具有相应的资质，在施工图纸深化设计及施工时,还必须具有相应的设计资质及其质量管理体系，并应取得原设计单位的书面同意或签字认可。
（二）暖通材料设备管理
1、暖通施工所使用的主要材料、成品、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。进场时应做检查验收，经监理工程师核查确认，并应形成相应的质量记录。
2、所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损.
3、暖通工程的施工应把每一个分项施工工序作为工序交接检验点，并形成相应的质量记录。
4、暖通工程施工过程中发现设计文件有差错的，应及时提出修改意见或更正建议，并形成书面文件及归档。
5、暖通工程分部工程的子分部划分：
子分部工程

分项工程
送、排风系统
风管与配件制作、
部件制作、风管系统安装、风管与设备防腐、风机安装、系统调试
通风设备安装，消声设备制作与安装
防、排烟系统
排烟风口,常闭正压风口与设备安装
除尘系统
降尘器与排污设备安装
空调系统
空调设备安装，消声设备制作与安装，风管与设备绝热

（三）暖通施工过程质量控制
1、暖通工程的施工应按规定的程序进行，并与土建及其他专业工种互相配合,与暖通系统有关的土建工程施工完毕后,应由建设或总承包、监理、设计及施工单位共同会检。会检的组织宜由建设、监理或总承包单位负责。
2、暖通工程中的隐蔽工程，在隐蔽前必须经监理人员验收及认可签证。
3、暖通工程中从事焊接施工的焊工,必须具备操作资格证书和相应类别管道焊接的考核合格证书。
4、暖通工程竣工的系统调试,应在建设和监理单位的共同参与下进行,施工企业应具有专业检测人员和符合有关标准规定的测试仪器.
5、分项工程检验批验收合格质量应符合下列规定：
(1）具有施工单位相应分项合格质量的验收记录；
(2）主控项目的质量抽样检验应全数合格;
(3）一般项目的质量抽样检验，除有特殊要求外，计数合格率不应小于80％,且不得有严重缺陷。
6、防排制作质量的验收,应按其材料系数类别和使用场所的不同分别进行,主要包括风管的材质、规格、强度、严密性与成品外观质量等项内容。
7、风管系统按其系统的工作压力划分为三个类别,其类别划分应符合下表规定：
系统类别
系统工作压力P(pa)
密封要求
低压系统
P≤500
接缝和接管连接处严密
中压系统
500＜P≤1500
接缝和接管连接处增加密封措施
高压系统
P＞1500
所有的拼缝和接管连接处,均应采取密封措施
8、风管部件与消声器制作：
（1）手动单叶片或多叶片调节风阀的手轮或扳手，应认顺时针方向转动为关闭,其调节范围及开启角度指示应与叶片开启角度相一致。
用于除尘系统间歇工作点的风阀，关闭时应能密封。
检查数量：按批抽查10％，不得少于1个。检查方法：手动操作，观察检查。
（2）电动、气动调节风阀的驱动装置，动作应可靠,在最大工作压力下工作正常。
检查数量：按批抽查10％，不得少于1个。
检测方法:核对产品的合格证明文件,性能检测报告，观察或测试.
（3）防烟和排烟阀（排烟口）必须符合有关消防产品标准的规定,并具有相应的产品合格证明文件.
检查数量:按种类、批抽查10％，不得少于2个。
检查方法：核对产品的合格证明文件，性能检测报告.
(4）防爆风阀的制作材料必须符合设计规定,不得自行替换。
检查数量：全数检查。检查方法:核对材料品种、规格、观察检查。
（5）防排烟系统柔性短管的制作材料必须为不燃材料。
检查数量：全数检查.检查方法：核对材料品种的合格证明文件。
9、风管系统安装
（1）在风管穿过需要封闭的防火、防爆的墙体或楼板时，应设预埋管或防护套管，其钢板厚度不应小于1。6mm。风管与防护套管之间,应用不燃且对人体无危害的柔性材料封堵.
检查数量：按数量抽查20％，不得少于1个系统。
检查方法：尺量，观察检查。
（2）风管安装必须符合下列规定：
风管内严禁其他管线穿越；
风管系统应有良好的接地，通过生活区或其他辅助生少房间时必须严密，并不得设置接口。
室外立管的固定拉索严禁拉在避雷针或避雷网上。
检查数量：按数量抽查20％，不得少于1个系统。检查方法:手扳,尺量，观察检查。
输送空气温度高于80℃的风管,应按设计规定采取防护措施。
检查数量：按数量抽查20％，不得少于1个系统。
检查方法：观察检查。
八 消防系统监理工作要点
（一）施工质量管理
1、施工现场应具有必要的施工技术标准,健全的质量管理体系和工程质量检测制度,实现施工全过程质量控制.
2、消防施工单位具有相应的资质，在施工图纸深化及施工时，还必须具有相应的设计资质及其质量管理体系，并应取得原设计单位的书面同意或签字认可.
3、施工应按照批准的工程设计文件和施工技术标准进行施工，施工图纸修改必须应有设计单位出具的设计变更通知单或技术核定签证.
4、消防施工应编制施工组织设计或施工方案，经批准后方可实施.
（二)材料、设备管理
1、施工所使用的主要材料，成口、半成品、配件、器具和设备必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求.进场时应做检查验收，经监理工程师核查、确认，并应形成相应的质量记录.
2、所有材料进场时应对品种、规格、外观等进行验收。包装应完好，表面无划痕及外力冲击破损。
3、消防系统工程的施工，应把每一个分项施工工序作为工序交接检验点，并形成相应的质量记录.
4、施工过程中发现设计文件有差错的，应及时提出修改意见或更正建议,并形成书面文件及归档.
（三）施工过程的质量控制
1、消防工程施工应按规定的程序进行，并与土建及其他专业工种互相配合，与消防系统有关的土建工程施工完毕后,应由建设或总承包、监理、设计及施工单位共同会检。会检的组织宜由建设、监理或总承包单位负责。
2、工种中的隐蔽工程，试压、试验前，必须经监理工程师验收及认可签证。
3、消防工程从事的施工人员,必须具备相应的操作资格证书和相应类别的考核合格证书.
4、消防系统工程竣工的系统调试，应在建设和监理单位的共同参与下进行，施工企业应具有专业检测人员和符合有关标准规定的测试仪器。
5、消火栓箱安装尺寸为阀口中心距地面1.1m，阀门距箱侧面为 140mm,距箱后内表面为100mm，栓口阀不应与门框相碰。
6、消防水泵的安装,应符合《机械设备安装工程施工验收规范》的有关规定。
7、管网安装完毕后应对其进行冲洗，并按设计要求进行强度试压，严密性试验。水压试验时环境温度不宜低于5℃。系统试压的测试应设在系统管网内的最低点,缓慢升压到试验压力后30min,目测管网应无泄漏和无变形。
8、消防自动报警系统安装,应符合GB50166-92《火灾自动报警系统施工及验收规范》及设计要求。
（1）火灾自动报警系统导线的对地绝缘电阻不应小于20MΩ。
（2）火灾探测器底座应牢固,其导线连接必须可靠压接或焊接。当焊接时，不得使用带腐蚀性的助焊剂。
（3)报警控制器的安装应牢固、端正。主电源引入线应直接与消防电源连接,严禁使用电源插头.主电源应有明显标志.
（4）消防系统工作接地应用铜芯绝缘导线或电缆，不得利用镀锌扁钢或金属软管，接地电阻应符合要求。
(5）烟、温感探测器、区域报警器、集中报警控制器安装后,进行调试.
9、系统调试
（1）消防水泵调试：启动消防水泵应在5min内投入正常运行，备用电源切换时，消防水泵应在1.5min内投入正常运行，水压、流量应符合设计要求。
（2)稳压泵调试:模拟设计启动条件，应立即启动，当达到系统设计压力时，应自动停止运行.
(3)报警阀调试：湿式报警阀调试时，在其试水处放水，报警阀应及时动作,水力警铃应发出报警信号,压力开关动作接通电路报警，并应启动自动喷水灭火系统消防水泵。
（4)排水装置调试：开启排水装置的主排水阀,应按系统的最大设计灭火水量作排水试验,并使压力达到稳定。
(5）报警系统的单机调试:
消防对讲电话试通；报警路线故障的检测；探测器报警测试；手动报警按钮功能测试；消防报警按钮功能测试；水流指示器报警功能测试；楼层显示屏功能测试等.均要按要求进行测试,并形成相应的质量记录。

26
