巴氏计量槽
1. 设计参数
Qmax=56400m3/s(K=1.41)，最高秒流量为0.653m3/s。
2. 设计计算
2.1上游渠道 上游渠道流速V1取0.9m/s，水深H1取0.6m，则
1.2 (m)
上游渠道长度 L1=2.5B=2.5*1.2=3 (m)
2.2计量槽基本尺寸
（1） 咽喉宽度W。计量槽咽喉宽度取渠道宽度的0.5倍，则
W=0.45B=0.5*1.2=0.6 (m)
（2） 校核上游渠道宽度B1
B1=1.2W+0.48=1.2*0.6+0.48=1.2 (m)
（3） 渐扩段出口宽度B2
B2=W+0.3=0.6+0.3=0.9 (m)
（4） 下游渠道水深。下游与上游的水深比取0.6，则下游渠道水深
H2=0.6H1=0.6*0.6=0.36 (m)
（5） 上游渐缩段长度C
C=0.5W+1.2=0.5*0.6+1.2=1.5 (m)

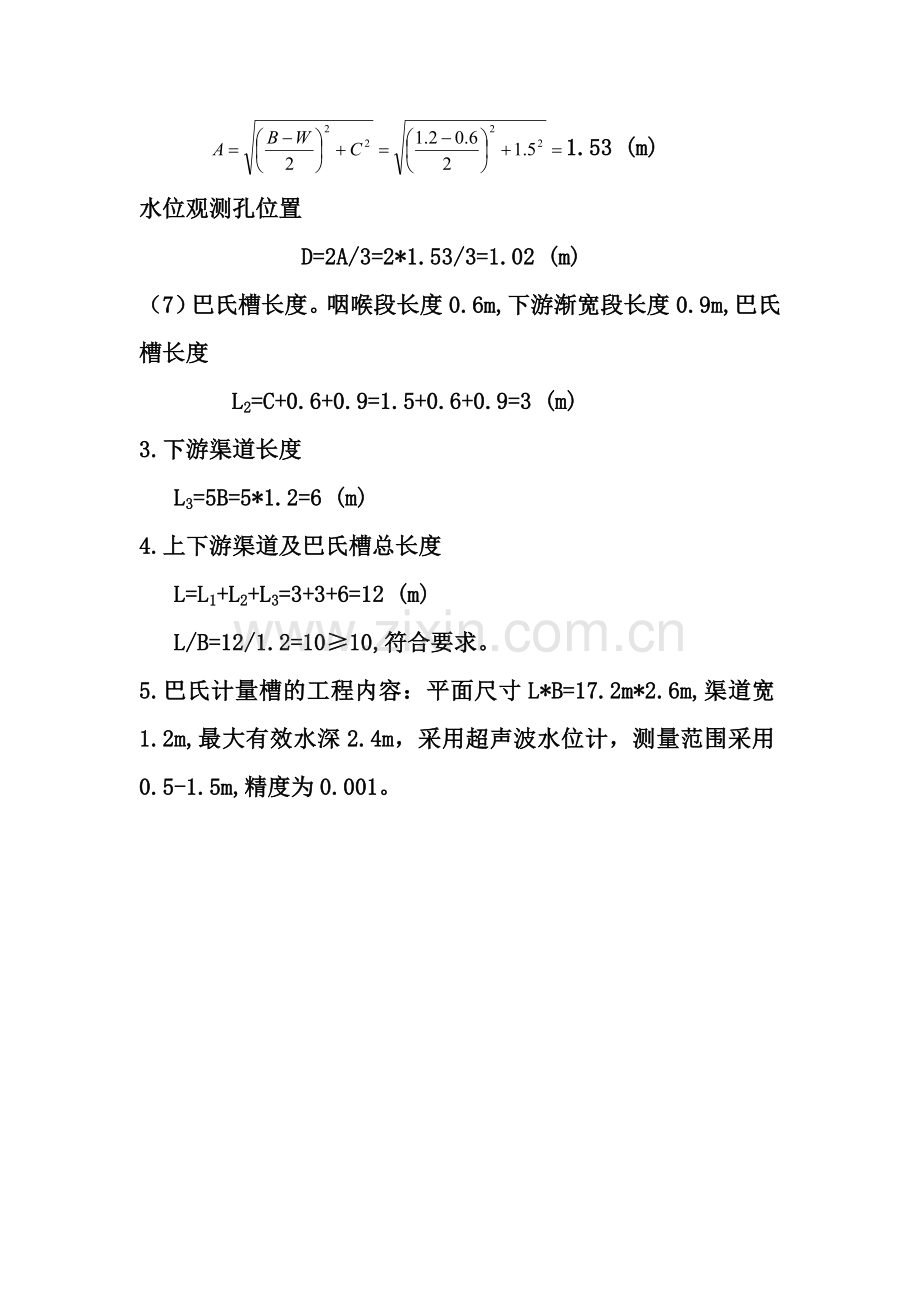

（6） 上游水位观测孔位置。上游渐缩段渠道壁长度为
1.53 (m)
水位观测孔位置
D=2A/3=2*1.53/3=1.02 (m)
（7） 巴氏槽长度。咽喉段长度0.6m,下游渐宽段长度0.9m,巴氏槽长度
L2=C+0.6+0.9=1.5+0.6+0.9=3 (m)
3. 下游渠道长度
L3=5B=5*1.2=6 (m)
4. 上下游渠道及巴氏槽总长度
L=L1+L2+L3=3+3+6=12 (m)
L/B=12/1.2=10≥10,符合要求。
5.巴氏计量槽的工程内容：平面尺寸L*B=17.2m*2.6m,渠道宽1.2m,最大有效水深2.4m，采用超声波水位计，测量范围采用0.5-1.5m,精度为0.001。
