阿巴嘎旗牧人恋综合办公楼土工程勘察分析方案.doc

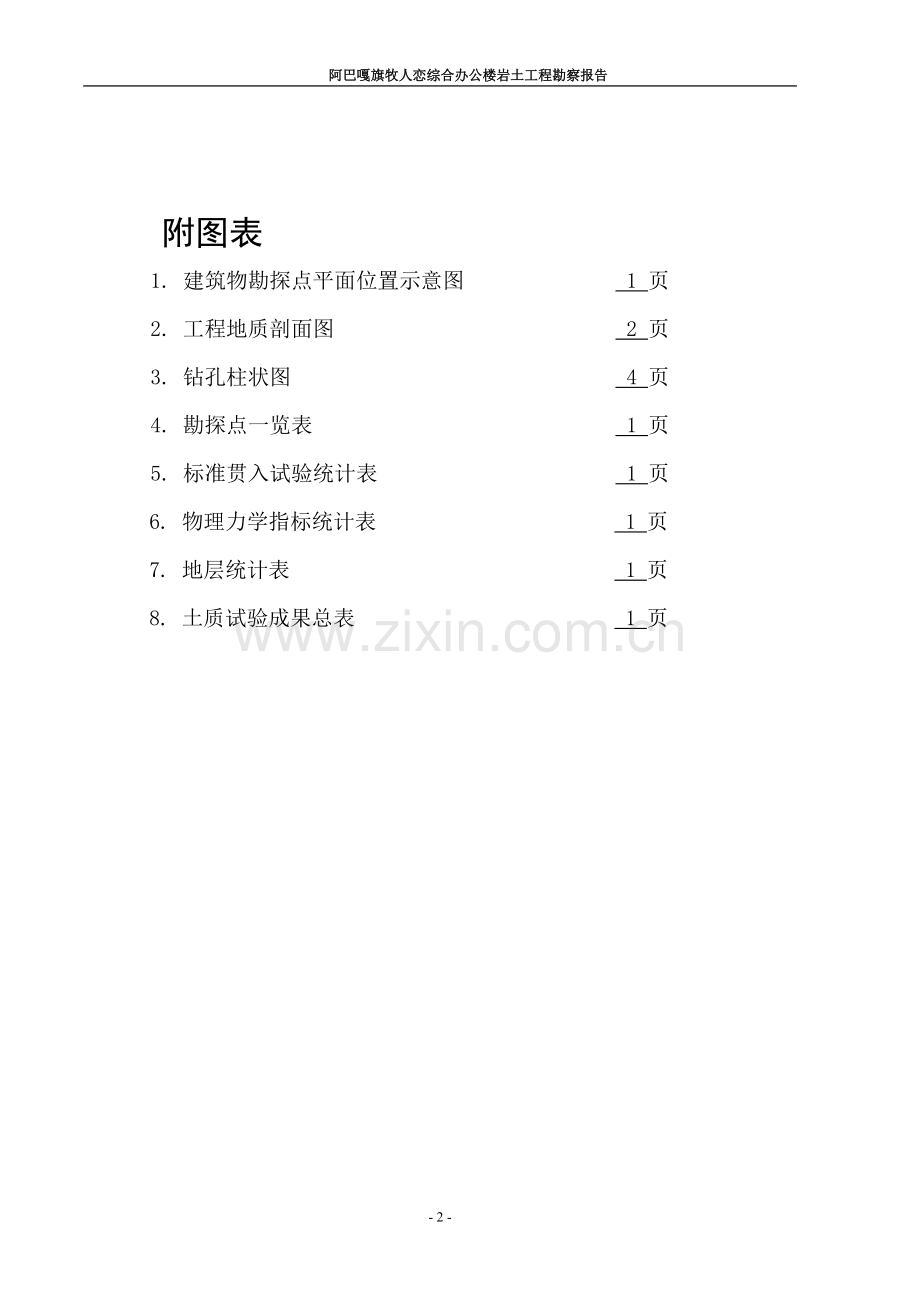

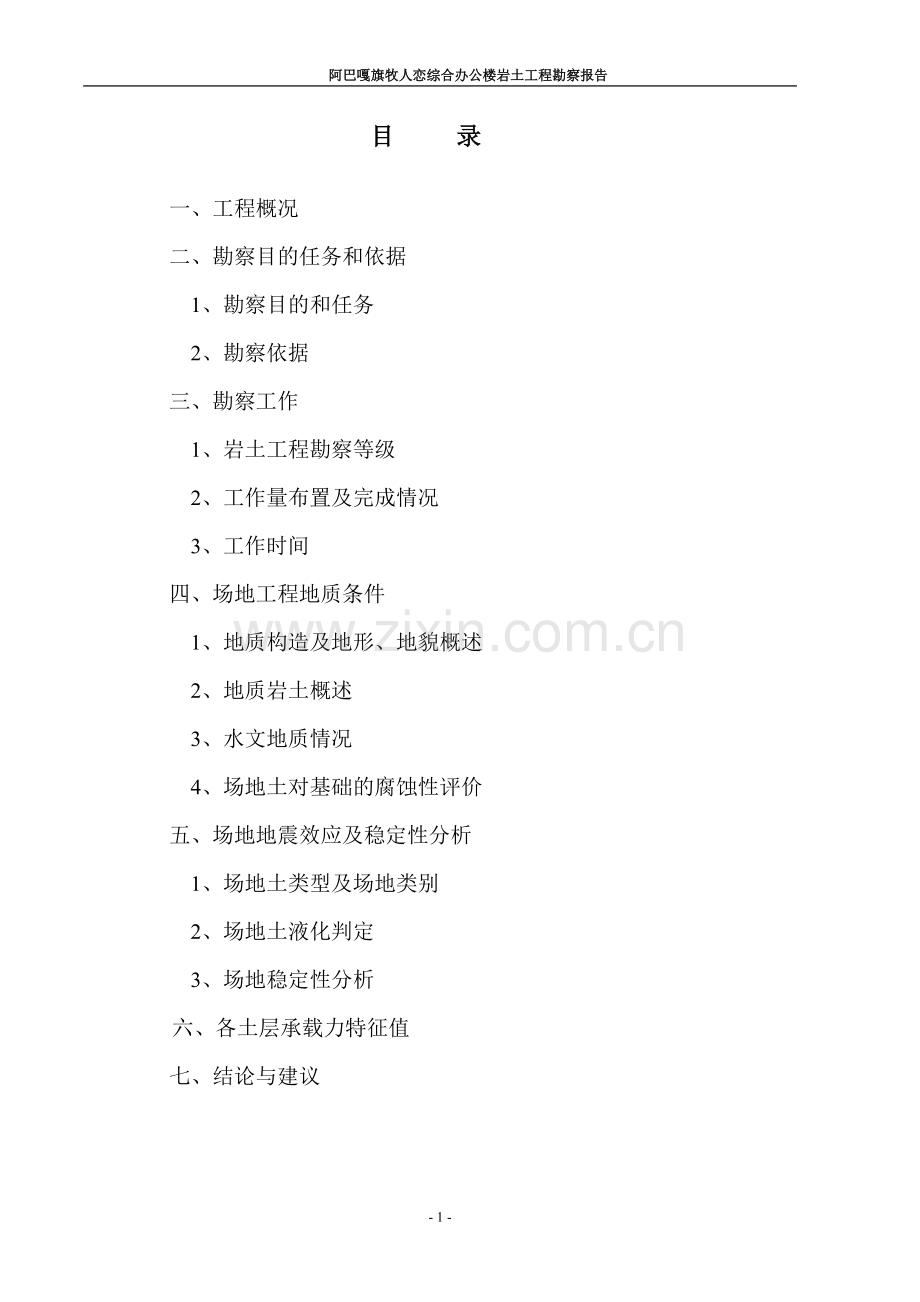

阿巴嘎旗牧人恋综合办公楼岩土工程勘察报告 目 录 一、工程概况二、勘察目的任务和依据1、勘察目的和任务2、勘察依据三、勘察工作1、岩土工程勘察等级2、工作量布置及完成情况3、工作时间四、场地工程地质条件1、地质构造及地形、地貌概述2、地质岩土概述3、水文地质情况4、场地土对基础的腐蚀性评价五、场地地震效应及稳定性分析1、场地土类型及场地类别2、场地土液化判定3、场地稳定性分析六、各土层承载力特征值七、结论与建议 附图表 1. 建筑物勘探点平面位置示意图 1 页2. 工程地质剖面图 2 页 3. 钻孔柱状图 4 页 4. 勘探点一览表 1 页 5. 标准贯入试验统计表 1 页6. 物理力学指标统计表 1 页7. 地层统计表 1 页8. 土质试验成果总表 1 页 阿巴嘎旗牧人恋综合办公楼岩土工程勘察报告（详细勘察）一、 工程概况 受甲方的委托，呼和浩特市建筑勘察设计研究院有限责任公司对其投资建设的“阿巴嘎旗牧人恋综合办公楼”进行详细阶段岩土工程勘察工作。矚慫润厲钐瘗睞枥庑赖。1、场地位置：由甲方现场指定。2、工程规模和特征：拟建阿巴嘎旗牧人恋综合办公楼3F，东西长14.0m，南北宽13.0m，砖混结构，拟采用条形基础。详细尺寸见平面图。聞創沟燴鐺險爱氇谴净。二、勘察目的任务和依据1、勘察目的和任务本次勘察工作为详细勘察阶段，依据国家现行规范、规程，勘察工作主要目的和任务是：查明场区内地形、地貌，拟建物范围内地层结构、性质、厚度、分布、成因等，提供各土层物理力学性质参数、各土层承载力特征值、地基基础设计施工的岩土工程参数值；残骛楼諍锩瀨濟溆塹籟。查明场区内地下水埋深情况、类型和地下水对混凝土及钢结构的腐蚀性；查明场区内有无不良地质作用，其成因、分布范围、程度等，提出整治方案建议；判定场地土有无饱和砂土地震液化存在，并提供处理方案；判定场地地基土类型和建筑场地类别，提供场地土标准冻深。对场地稳定性、均匀性做出评价，提供合理适宜的地基基础建议方案。2、勘察依据 勘察合同及建筑物平面图；规范及规程为：岩土工程勘察规范GB50021-2001（2009年版）；建筑地基基础设计规范GB50007-2002；建筑抗震设计规范GB50011- 2001（2008年版）；建筑抗震设防分类标准GB50223-2008；土工试验方法标准GB/T50123-1999；建筑地基处理技术规范JGJ79-2002；岩土工程勘察报告编制标准（CECS99:98）；内蒙古自治区房屋建筑和市政基础设施工程施工图设计文件审查要点岩土工程勘察DBJ03-23-2006等。 酽锕极額閉镇桧猪訣锥。三、勘察工作1、岩土工程勘察等级根据工程的规模和特征，本工程重要性等级为三级工程，由场地和地基的复杂程度，场地为三级场地，地基属三级地基，划分岩土工程勘察等级为丙级。彈贸摄尔霁毙攬砖卤庑。2、工作量布置及完成情况本次勘察工作，根据场地地质条件和工程性重要等级，在拟建物周边内共布置钻孔4个，孔深为7.0m7.60m，共完成钻探总进尺29.30m，采集土试样品13件，均为散样，进行野外原位测试标准贯入试验10次，钻探使用DPP100型钻机回转钻进，严格控制回次进尺，做到变层即提钻取样，无变层则定深取样，及时描述记录地层，对各层土进行现场原位测试，同时在代表性土层采取土试样，进行室内土工试验，综合确定建设场地的工程地质条件；各项成果图表、数据统计表采用理正GICAD（8.01版）计算机软件输出；各项工作均满足本勘察阶段的有关规范规程要求。 謀荞抟箧飆鐸怼类蒋薔。3、工作时间外业钻探时间：2010年5月28日，室内土工试验完成时间：2010年5月29日，室内资料整理时间：2010年5月30日。四、场地工程地质条件1、场地位置和地形阿巴嘎旗位于锡林郭勒盟中北部，东邻东乌珠穆沁旗和锡林浩特市，西与苏尼特左旗交界，南与正兰旗毗邻。本次勘察工作采用假设标高，以已建阿巴嘎旗金鼎KTV东北角为假设高程，假设该点高程为1000.00米，各孔口高程在1000.0m1000.20m间，高差约0.20m，在地貌上场地属于第四系冲洪积平原地貌。厦礴恳蹒骈時盡继價骚。2、自然地理概况阿巴嘎旗深处中温带内陆地区，大陆性气候明显，冬季严寒漫长，平均积雪期189天，平均积雪厚度3-5cm，夏季温凉短促，且日较差较大。年均温0.7，且受纬度影响，由南向北递减。年内最热月为七月，月均温20.4，最冷月为一月，月均温-22.0。极端高温39.1，极端低温-42 .2。盛行偏西风，仅6、7月是东北风，年均风速为3.5米/秒，最大为5米/秒。全年大风日数在70天以上，中北部地区约83天以上，最多时可达一百多天。该地区日照充足，光能较丰富，全年平均日照时数3126.4小时，5月份日照时数达308.3小时，平均日照时间为10小时，12月份日照时间最少，平均日照不到7小时，是全国日照时数较多的地区。全旗自然降水少且分布不均匀。年均降水量244.7mm，其中夏季降雨量占69.8%，在地区分布上呈东南向西北递减。茕桢广鳓鯡选块网羈泪。2、地质岩土概述经本次勘察，各钻孔揭示之地层，根据地质成因及岩土性质特点，现将勘探深度内出露的地层划分为三层，自地表以下分别描述如下：鹅娅尽損鹌惨歷茏鴛賴。 杂填土：杂色，松散，稍湿，含建筑垃圾，厚度约0.60m0.80m。 细砂：浅黄色，松散稍密，稍湿，颗粒较均匀，以长石、石英为主要矿物成份，局部地段含粘粒，顶板埋深约0.60m0.80m，底板埋深约1.40m1.50m，厚度约0.60m0.90m，该层层位稳定，分布连续，标准贯入平均锤击数为11.0击，参见标准贯入试验统计表籟丛妈羥为贍偾蛏练淨。 粗砂：灰黄色，稍中密，稍湿，颗粒不均匀，含细砂、中砂等，夹碎石片，手掰易碎，局部段可见角砾，最大直径约40.0mm，顶板埋深约1.40m1.500m。该层层位稳定，分布连续，标准贯入锤击数1521击，平均锤击数为16.8击，参见标准贯入试验统计表。本次勘察深度范围内未穿透该层，揭露最大厚度约6.10m。預頌圣鉉儐歲龈讶骅籴。3、水文地质情况在勘探深度范围内未见地下水，因此不考虑场区地下水对拟建物基础的影响。4、场地土对基础的腐蚀性评价本次勘察取易溶盐2件，根据易溶盐分析报告及岩土工程勘察规范确定场地土对基础存在微腐蚀性。五、场地地震效应及稳定性分析1、场地土类型及类别 按国家地震局的有关文件，本场地的基本地震烈度为6度。根椐国家标准建筑抗震设计规范(GB500112001)（2008版）规定，从场地土的性质判定，属于中软场地土，场地类别为III类。渗釤呛俨匀谔鱉调硯錦。 2、饱和砂土地震液化判定根据建筑抗震设计规范（GB50011-2001）（2008版），本场地基本抗震设防烈度为6度，设计基本地震加速度值为0.05g。因此，本场地不考虑饱和砂土地震液化影响。铙誅卧泻噦圣骋贶頂廡。3、建筑抗震地段划分根据本次勘探揭露地层埋藏条件、岩土性质特征及测试分析结果，结合地形、地貌综合考虑，按建筑抗震设计规范（GB50011-2001）（2008版）第4.1.1条划分，拟建场地属抗震一般地段，无不良地质作用，不考虑饱和砂土地震液化影响，场地稳定性良好。擁締凤袜备訊顎轮烂蔷。六、各土层承载力特征值根据野外钻探、原位测试标准贯入试验、室内土工试验结果，并结合邻近建筑物有关资料和经验，综合确定各指标如下：贓熱俣阃歲匱阊邺镓騷。细砂：fak=120kPa， E0=13.0（经验值）粗砂：fak=180kPa， E0=20.0（经验值）。七、结论与建议： 1、勘察场地属中软场地土，建筑场地类别为III类。2、勘察期间各钻孔勘察深度范围内位见地下水。3、场地土对钢筋混凝土存在微腐蚀性。4、勘察场地内不存在构造断裂等影响建筑物安全性的不良工程地质作用，适宜本工程建设，场地属于一般地段。5、勘察场地抗震设防烈度为6度，设计基本地震加速度值为0.05g。6、阿旗季节性标准冻深为-2.40-2.60m。7、拟建阿巴嘎旗牧人恋综合办公楼：将上部杂填土及第细砂层全部挖除，建议继续下挖适当深度采用粗砂层为基础持力层。基础宜采用条形基础。坛摶乡囂忏蒌鍥铃氈淚。8、基槽开挖后要防止对持力层砂土的扰动，做好钎探工作，应会同勘察、设计人员验槽后，方可进行下一步施工。蜡變黲癟報伥铉锚鈰赘。9、基槽开挖后如若发现管线或民用地窖，地基须进行局部处理。- 9 -
