(完整word版)植物在平面图中的表现技法

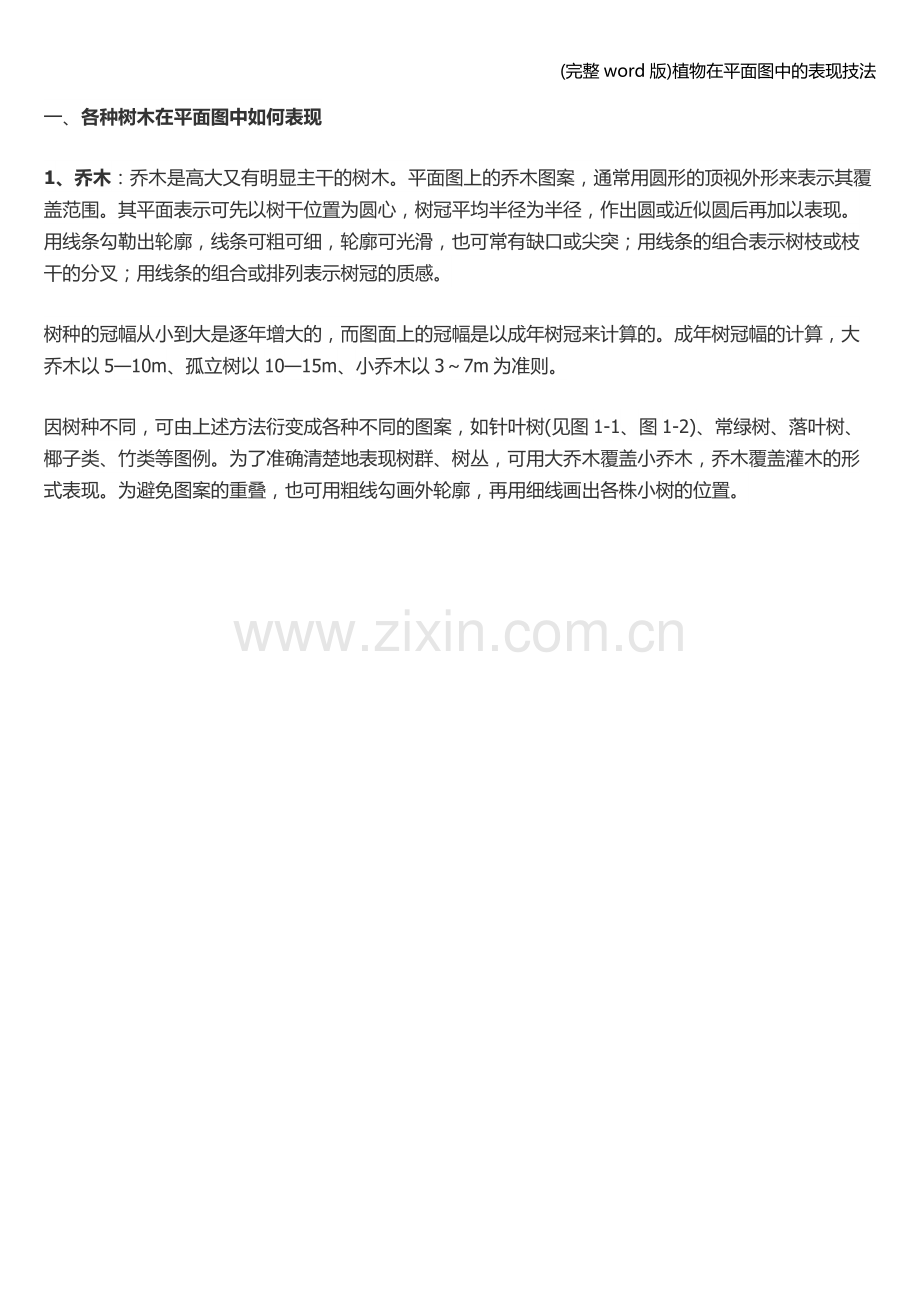

一、各种树木在平面图中如何表现

1、乔木：乔木是高大又有明显主干的树木。平面图上的乔木图案，通常用圆形的顶视外形来表示其覆盖范围。其平面表示可先以树干位置为圆心，树冠平均半径为半径，作出圆或近似圆后再加以表现。用线条勾勒出轮廓，线条可粗可细，轮廓可光滑，也可常有缺口或尖突；用线条的组合表示树枝或枝干的分叉；用线条的组合或排列表示树冠的质感。

树种的冠幅从小到大是逐年增大的，而图面上的冠幅是以成年树冠来计算的。成年树冠幅的计算，大乔木以5—10m、孤立树以10—15m、小乔木以3～7m为准则。

因树种不同，可由上述方法衍变成各种不同的图案，如针叶树(见图1-1、图1-2)、常绿树、落叶树、椰子类、竹类等图例。为了准确清楚地表现树群、树丛，可用大乔木覆盖小乔木，乔木覆盖灌木的形式表现。为避免图案的重叠，也可用粗线勾画外轮廓，再用细线画出各株小树的位置。

图1-1-1-2图：针叶乔木平面图的画法

1-3常用落叶乔木的平面表达方法

1-4落叶阔叶乔木的表达方法

竹类植物可用“个”字画在种植范围内予以表现。

2、灌木：灌木没有明显的主干，成丛生长，所以平面形状曲直多变。灌木的平面表示方法，通常修剪的规整灌木可用斜线或弧线交叉表示；不规则形状的灌木平面宜用轮廓型和质感型表示，表示时以栽植范围为准。双行绿篱每米5株，宽1—1.5m；花灌木冠幅为1～3m为宜。花灌木丛和树林常用冠幅外缘连线表示。自然式的绿篱常用冠的外缘线加种植点表示。见图1-5和图1-6。

1-5常用灌木丛、树林的表达方法

图1-6  绿篱、花篱、花架、花丛、竹丛的表现方法。

二、草坪地被及花坛如何表现

1、草坪地被的表现可用圆点、线点表现。在建筑的外缘或树冠附近可加密些，似作衬影，中间部分可疏些，但打点的大小应基本一致，无论疏密，点都要打得相对均匀。花卉，特别是露地花卉的表现，常用连续曲线画出花纹或用自然曲线画出花卉种植范围，其中再加上小圆圈来表现。也可用小短线法或线段排列法等表示草坪，如有地形等高线时，也可按2~6mm间距的平行线组，依地形的曲折方向勾绘稿线，并使得相邻等高线间分布均匀（见图1-7）。

图1-7草坪、地被的表现方法。

2、花坛则可用图案画法来表现（见图1-8）。
