糕点切片机说明书(同济大学机械原理课程设计说明书).doc

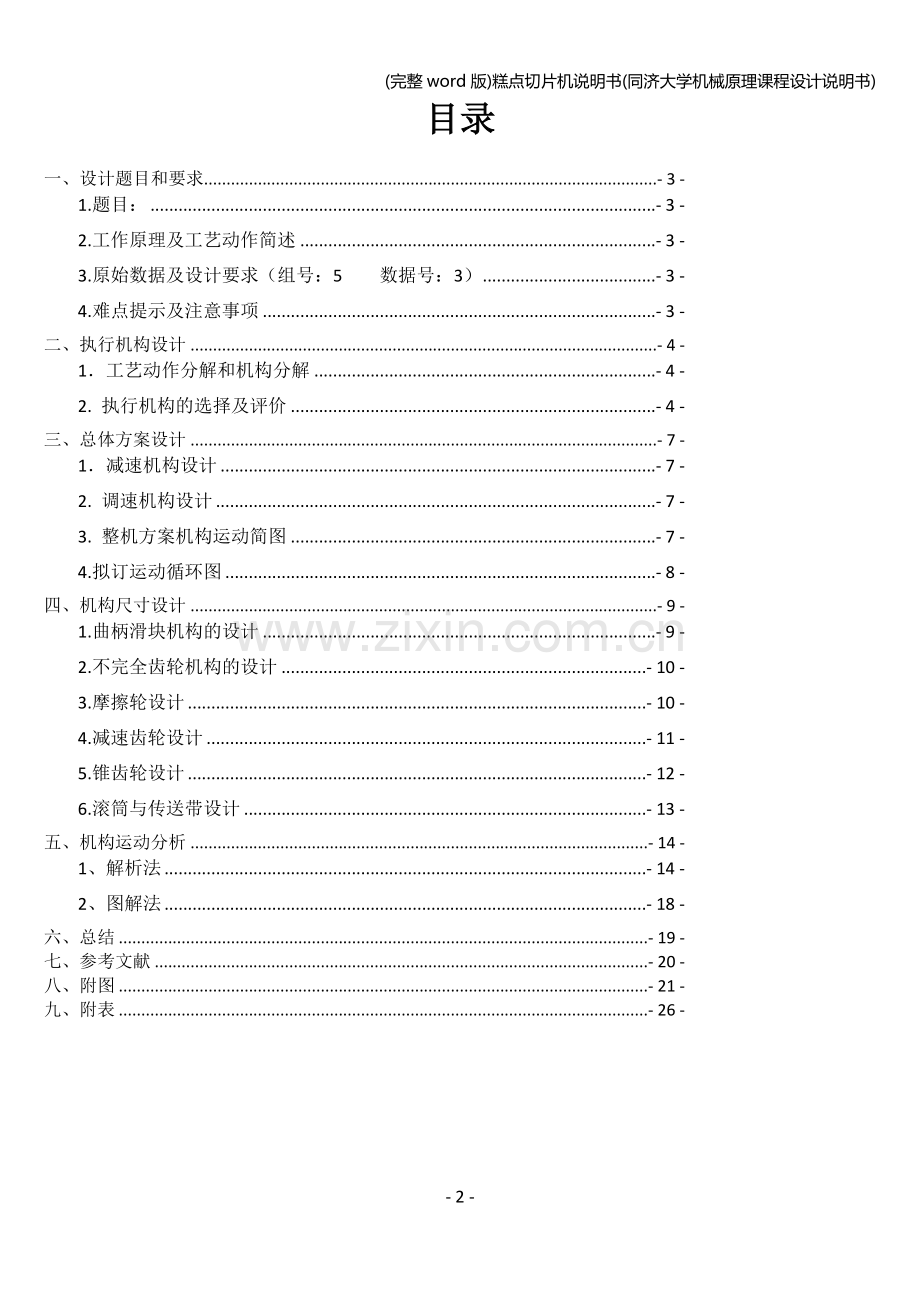

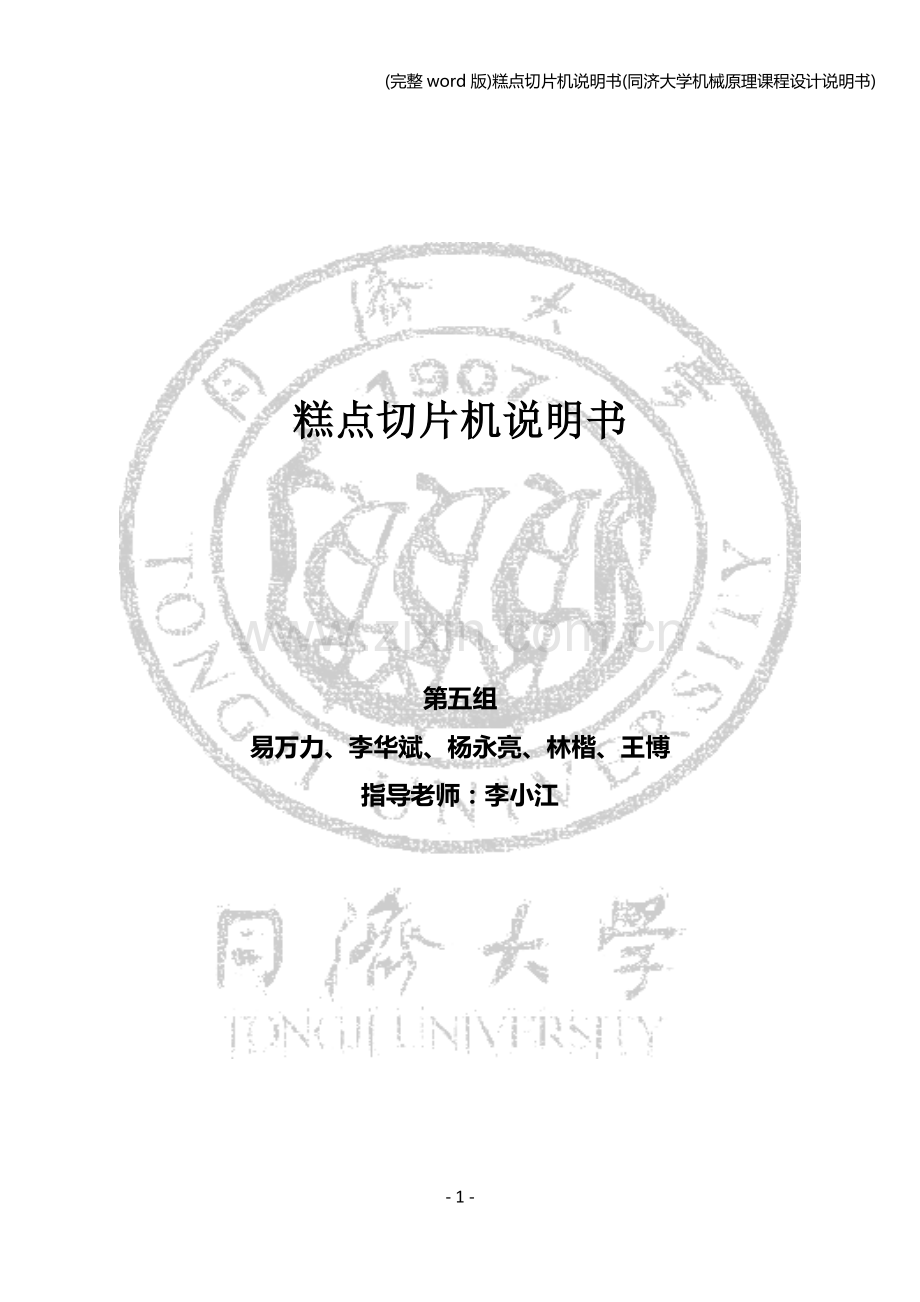

(完整word版)糕点切片机说明书(同济大学机械原理课程设计说明书)糕点切片机说明书第五组易万力、李华斌、杨永亮、林楷、王博指导老师：李小江目录一、设计题目和要求- 3 -1.题目：- 3 -2.工作原理及工艺动作简述- 3 -3.原始数据及设计要求（组号：5 数据号：3）- 3 -4.难点提示及注意事项- 3 -二、执行机构设计- 4 -1工艺动作分解和机构分解- 4 -2. 执行机构的选择及评价- 4 -三、总体方案设计- 7 -1减速机构设计- 7 -2. 调速机构设计- 7 -3. 整机方案机构运动简图- 7 -4.拟订运动循环图- 8 -四、机构尺寸设计- 9 -1.曲柄滑块机构的设计- 9 -2.不完全齿轮机构的设计- 10 -3.摩擦轮设计- 10 -4.减速齿轮设计- 11 -5.锥齿轮设计- 12 -6.滚筒与传送带设计- 13 -五、机构运动分析- 14 -1、解析法- 14 -2、图解法- 18 -六、总结- 19 -七、参考文献- 20 -八、附图- 21 -九、附表- 26 -一、设计题目和要求1.题目：糕点切片机2.工作原理及工艺动作简述糕点切片机的切刀运动机构由电动机驱动，经减速后使切刀实现切片所需的某种往复运动。糕点铺在传送带上，间歇地进行输送，通过改变传送带输送速度或每次间隔的输送距离，以满足糕点不同切片规格尺寸的需要。糕点先成型，经切片后再烘干。3.原始数据及设计要求（组号：5 数据号：3）（1）糕点厚度：1017mm。（2）糕点切片长度：45mm。（3）切刀切片最大作用距离：300mm。（4）切刀工作节拍：50次/min。（5）生产阻力甚小。设计要求机构简单、轻便、运动灵活可靠。（6）电机参考规格：0.55KW/0.75KW 1300r/min。4.难点提示及注意事项（1）切削速度较大时，切片刀口会整齐平滑，因此切刀运动方案的选择很关键，切口机构应力求简单适用、运动灵活和运动空间尺寸紧凑等。（2）直线间歇运动机构如何满足切片长度尺寸的变化要求，是需要认真考虑的。调整机构必须简单可靠，操作方便。是采用调速方案，还是采用调距离方案，或采用其它调速方案，均应对方案进行定性分析比较。（3）间歇输送机构必须与切刀运动机构工作协调，即全部送料运动应在切刀返回过程中完成。需要注意的是，切口有一定的厚度，输送运动必须等切刀完全脱离切口后方能开始进行，但输送机构的返回运动则可与切刀的工作行程在时间上有一段重叠，以利提高生产率，在设计机器工作循环图时，应注意上述特点并适当选择输送运动机构的设计参数。二、执行机构设计1工艺动作分解和机构分解糕点切片机要求完成两个动作：（1） 糕点的直线间歇运动（2） 切刀往复直线运动2. 执行机构的选择及评价糕点直线间歇运动机构可采用棘轮机构、不完全齿轮机构、槽轮机构等。切刀往复直线运动机构可采用导杆机构、凸轮机构、曲柄滑块机构等。（1） 糕点直线间歇运动机构：机构名称机构运动简图原理评价棘轮机构通过连杆机构使摇杆往复摆动，再通过棘轮棘爪转换为间歇转动，最后转变为传送带间歇直线运动。1.结构简单，制造方便，运动可靠2.传动平稳，转角准确3.噪声、冲击、磨损较大4.适用于速度较低、载荷不大的场合不完全齿轮机构通过不完全齿轮的转动，带动从动齿轮的间歇转动，再把转动转变成传送带的间歇直线运动。1.结构简单，设计灵活，制造容易，工作可靠2.从动齿轮在传动开始和终止时，速度有突变，会引起刚性冲击，只适用于低速轻载的工作场合。3.在无齿部分，锁止圆弧能使从动齿轮静止。槽轮机构通过主动轮上的圆柱销进入槽轮的径向槽，从而形成间歇转动，再把转动转变成传送带的间歇直线运动。1.结构简单，工作简单，在圆柱销进入啮合和退出啮合时，传动平稳。2.启动和停止时加速度变化大，有冲击，不适合用于高速场合。3.欲改变转角，则需要重新设计槽轮机构，因此槽轮机构多用于不要求经常调整转角的运动中。4.槽轮的槽数不宜过多，故每次的转角较大。（2） 切刀的往复直线运动机构方案：机构名称机构运动简图原理评价导杆机构曲柄的整周转动通过连杆带动导杆上下往复运动，从而带动安装在导杆上的刀片切割糕点1.适当设计各杆的尺寸，可实现不同运动规律。2.运动副为面接触，压强小，承载能力大，耐冲击。3几何形状多为平面或圆柱面，便于加工制造。4.运动积累误差较大，影响传动精度；惯性力不好平衡而不适于高速传动。凸轮机构凸轮的整周转动带动从动件导杆的往复运动，从而带动安装在导杆上的刀片切割糕点1.设计简单，可实现从动件的复杂运动规律要求。2.结构简单紧凑，控制准确有效。3.性能稳定，故障少，维护保养方便。4.凸轮与从动件为高副接触，易于磨损。5.凸轮的轮廓曲线通常比较复杂，因而加工比较困难。曲柄滑块机构曲柄的整周转动和滑块的直线往复运动带动安装在滑块上的刀片切割糕点1.由简单的构件和低副组成，故结构简单，易于制造，成本低廉。2.承载能力大。3.可以匀速，也可以不匀速；可以具有急回特性。（3） 执行机构方案评价设计方案评价项目送货机构切刀往复运动机构棘轮机构不完全齿轮机构槽轮机构机构连杆机构凸轮机构曲柄滑块机构可靠性999989经济性888979实用性899999复杂程度7879810工作精度7988109环境友好性797899功耗利用率697799功能完整性91010101010总计617165697074以上表的评价内容为依据，通过综合考虑，糕点切片机的的送货机构选取不完全齿轮机构，切刀往复运动选取曲柄滑块机构。三、总体方案设计1减速机构设计电动机转速为1300r/min，而切刀工作节拍为50次/min，需要设计减速机构。减速机构采用两级齿轮减速。2. 调速机构设计糕点厚度范围可调，为1017mm，故需要设计机构来调节传送带进给量。如果采用多个不同直径的带轮调节进给量（类似变速自行车变速机构），则制造成本高，机构复杂程度高，调节过程麻烦，且只能实现有级调速，切出的糕点厚度只能为有限的几个值。故采用摩擦轮机构，通过调节摩擦轮接触点与从动摩擦轮中心的距离来调节从动摩擦轮转速，从而调节传送带进给量，控制糕点切片厚度，且糕点厚度为某一范围内的连续值。3. 整机方案机构运动简图 整机方案(未按比例绘制)4.拟订运动循环图由于切刀工作节拍为50次/min，则完成一次糕点输送和切片过程所需时间为1.2s（T=1.2s）。一个周期内，切刀向下运动时间为向上运动时间为传送带运动时间为停止时间为两个执行机构运动循环图如下图运动循环图四、机构尺寸设计1.曲柄滑块机构的设计设计曲柄滑块机构的尺寸如下图所示（切刀安装在滑块上）。转角=78时，滑块运动到最高点C1点，转角=244时，滑块运动到C2点。转角从78到244过程滑块向下运动（切片），从244到78过程滑块向上运动（回程）。曲柄滑块机构极位夹角=14行程速比系数K=(180+)/(180-)=1.169曲柄长AB=38.05mm，连杆长BC=105.13mm。行程H=80mm,偏距e=30mm。当转角=180时（曲柄为水平位置），最大压力角为40。曲柄滑块机构2.不完全齿轮机构的设计已知数据：主动轮转速为=5/3 rad/s，即T=1.2s要求主动轮转一圈（360），从动轮转过90，休止270不完全齿轮齿形采用渐开线齿形取运动特性系数主动轮上锁止弧数从动轮上锁止弧数系数从动轮上锁止弧间齿数主动轮上锁止弧间齿数从动轮假想齿数主动轮假想齿数模数m=3主动轮首、末齿的修正齿顶高系数不完全齿轮几何尺寸如下表几何参数主动轮从动轮节圆半径30mm36mm齿顶圆半径33mm39mm齿根圆半径26.25mm32.25mm齿轮宽度B70mm65mm中心距66mm周节9.428mm主动轮首、末齿顶圆半径32.55mm3.摩擦轮设计 设摩擦轮主动轮半径为 ,从动轮半径为 ，锥齿轮传动比为 i , 传送带滚筒的半径加传送带厚度为 ,摩擦轮接触点到从动摩擦轮的距离为，传送带运动距离为s。一个周期内，主动摩擦轮间歇转动一次，转动时间为0.36s，转角为。由于主、从动摩擦轮接触点的线速度相等（忽略滑差率），得主动摩擦轮轮转过时，从动摩擦轮转过，传送带运动距离为设计圆锥齿轮的传动比i=6，取由于s的调节范围为1017mm，代入上式得 变化范围为65.4538.5mm。考虑到接触点不宜调节到从动摩擦轮的边沿，故取圆整后取两轮的宽度取，得B=20mm。摩擦轮加压装置采用弹簧加压，两摩擦轮材料均为橡胶，其摩擦系数=0.450.60。4.减速齿轮设计采用两级齿轮减速，一级减速齿轮传动比为5，二级减速齿轮传动比为5.2，电动机功率为7.5KW，转速为1300r/min，减速后转速为130055.2=50r/min。减速齿轮相关尺寸数据见下表。名称计算公式一级减速齿轮主动轮一级减速齿轮从动轮二级减速齿轮主动轮二级减速齿轮从动轮模数（m）1.52压力角（）2020齿宽（B）30.525.54540分度圆直径（d）mz25.5127.540208齿顶高（）m1.52齿根高（）m1.8752.5齿全高（f）2m3.3754.5齿顶圆直径（）z2m28.5130.544212齿根圆直径（）z2-2m21.75123.7535203齿距（p）m4.716.28齿厚（s）m22.363.14齿槽宽（e）m22.363.14顶隙（）m0.3750.5标准中心距（a）m276.5124传动比(i)55.25.锥齿轮设计直齿锥齿轮相关数据传动比i=6模数m=1.5mm小齿轮（主动轮）齿数大齿轮齿数压力角名称代号计算结果小齿轮大齿轮分锥角9.4680.54齿顶高1.5齿根高1.8分度圆直径d24144齿顶圆直径26.96144.49齿根圆直径20.45143.41锥距R72.99齿根角1.41顶锥角10.8781.95根锥角8.0579.13顶隙c0.3分度圆齿厚s2.36当量齿数16.22584.09齿宽B156.滚筒与传送带设计 两滚筒直径一样大，传送带厚度为5mm，滚筒直径d=2*=90mm,滚筒宽度均为400mm。滚筒上固结一轴，直齿锥齿轮的大齿轮安装在轴上。五、机构运动分析对本糕点切片机，主要进行曲柄滑块机构的机构运动分析。我们分别采用解析法和图解法进行运动分析。1、解析法 解析法运动分析是借助机构分析系统（MAD）完成的。（1） 根据曲柄滑块机构的尺寸在MAD中画出机构运动简图如下图。以节点1处的机架为原点，水平向右方向为x方向，垂直向上为y方向。 构件1为主动件曲柄，逆时针转动，其角速度为（2） 我们用MAD进行运动模拟，并绘制出节点3和节点4的位置、速度、加速度曲线。（3） 将运动分析的结果导出到EXCEL中，整理后得到曲柄为任意转角时（每隔1取一个值）的节点位置、速度、加速度，表格见附表。曲柄滑块机构MAD图 节点3的位移曲线如下，横轴为曲柄的转角（单位：），纵轴为位置（单位：mm），曲线1为节点3的横坐标，曲线2为节点3的纵坐标。节点3的速度曲线如下，横轴为曲柄的转角（单位：），纵轴为节点3速度（单位：mm/s），其中曲线1为节点3的水平方向速度，曲线2为节点3的垂直方向速度。节点3的加速度曲线如下，横轴为曲柄的转角（单位：），纵轴为节点3加速度（单位：），其中曲线1为节点3的水平方向加速度，曲线2为节点3的垂直方向加速度。节点4的位移曲线如下，横轴为曲柄的转角（单位：），纵轴为节点4的y坐标（单位：）。节点4的速度曲线如下，横轴为曲柄的转角（单位：），纵轴为节点4的速度（单位：）。节点4的加速度曲线如下，横轴为曲柄的转角（单位：），纵轴为节点4的加速度（单位：）。2、图解法 图解法进行机构运动分析，我们分别对曲柄转角为0、72、144、216、288等5个位置进行了位移、速度、加速度分析。 为用图解法分析，我们分别作出了这5个位置的机构运动简图。为简便起见，机构运动简图仅作出曲柄滑块机构，而略去其他部分。 转角0 ：易万力转角72 ：王博转角144：李华斌转角216：林楷转角288：杨永亮 具体图解法过程见附表之后。六、总结经过十多周的课程设计，艰辛和欣慰并存，欣慰是五个人经历很久解决一个棘手的问题，艰辛是在炎炎夏日还要凑在一起讨论，每个人都为此付出了很多课余生活。我们在上学期经常有一个疑问，我们学这些东西干嘛，经历了大半个学期的设计课，我们都恍然大悟，学到了课堂里永远都学不到的东西，比如把理论付诸实践、和同学们并肩合作，这些都是今后我们缺少不了的。在两年大学生活里，如此充实快乐课程很少，在实践中学习，又在学习中实践。不仅解决我们学完就忘的毛病，夯实我们的文化知识，更使我们感受到了机械的魅力，这是很重要的。在这次课程设计中也使我们的同学关系更进一步了，同学之间互相帮助，有什么不懂的大家在一起商量，听听不同的看法对我们更好的理解知识，互相学习，共同提高。在此还要感谢我们的指导老师李老师对我们的悉心的指导，感谢老师给我们的帮助。在设计过程中遇到困难时，是老师的指导帮助我们少走弯路，少犯错误。老师身上有太多的经验值得我们学习，这是书与网络无法教给我们的。在整个设计中我们懂得了许多东西，也培养了我们独立工作与协调合作的能力，树立了对自己工作能力的信心，相信会对今后的学习工作生活有非常重要的影响。而且大大提高了动手的能力，使我们充分体会到了在创造过程中探索的艰难和成功时的喜悦。就算这个设计的结果不如人意，但是在设计过程中所学到的东西才是这次课程设计的最大收获和财富，将使我们终身受益。七、参考文献1 濮良贵，纪名刚。机械设计。8版。北京。高等教育出版社。2006. 2 孙桓，陈作模，葛文杰。机械原理。7版。北京。高等教育出版社。2006.3 王昆，何小柏，汪信远。机械设计基础课程设计。1版。高等教育出版社。1995.4 许连元，李强德，徐祖茂。机械制图。5版。同济大学出版社。2010.5 同济大学航天与力学学院。理论力学。1版。同济大学出版社。2005八、附图不完全齿轮小齿轮不完全齿轮大齿轮摩擦轮主动轮摩擦轮从动轮一级减速齿轮小齿轮一级减速齿轮大齿轮二级减速齿轮小齿轮二级减速齿轮大齿轮锥齿轮主动轮锥齿轮从动轮九、附表转角x3y3y4v3v4(vy4)a3a4(ay4)138.044 0.664 105.486 199.230 199.466 1043.167 61.720 238.027 1.328 106.151 199.230 199.641 1043.167 42.962 337.998 1.991 106.817 199.230 199.752 1043.167 23.843 437.957 2.654 107.483 199.230 199.799 1043.167 4.371 537.905 3.316 108.149 199.230 199.781 1043.167 -15.447 637.842 3.977 108.814 199.230 199.696 1043.167 -35.602 737.766 4.637 109.480 199.230 199.543 1043.167 -56.086 837.680 5.296 110.145 199.230 199.322 1043.167 -76.889 937.582 5.952 110.809 199.230 199.030 1043.167 -98.003 1037.472 6.607 111.471 199.230 198.668 1043.167 -119.416 1137.351 7.260 112.133 199.230 198.234 1043.167 -141.117 1237.219 7.911 112.793 199.230 197.727 1043.167 -163.096 1337.075 8.559 113.451 199.230 197.146 1043.167 -185.341 1436.920 9.205 114.107 199.230 196.491 1043.167 -207.839 1536.753 9.848 114.761 199.230 195.761 1043.167 -230.577 1636.576 10.488 115.412 199.230 194.954 1043.167 -253.544 1736.387 11.125 116.061 199.230 194.070 1043.167 -276.723 1836.188 11.758 116.706 199.230 193.109 1043.167 -300.103 1935.977 12.388 117.348 199.230 192.069 1043.167 -323.669 2035.755 13.014 117.986 199.230 190.951 1043.167 -347.405 2135.523 13.636 118.621 199.230 189.753 1043.167 -371.297 2235.279 14.254 119.251 199.230 188.475 1043.167 -395.329 2335.025 14.867 119.877 199.230 187.117 1043.167 -419.486 2434.760 15.476 120.498 199.230 185.679 1043.167 -443.752 2534.485 16.081 121.115 199.230 184.159 1043.167 -468.110 2634.199 16.680 121.726 199.230 182.558 1043.167 -492.544 2733.903 17.274 122.332 199.230 180.875 1043.167 -517.037 2833.596 17.863 122.932 199.230 179.111 1043.167 -541.573 2933.279 18.447 123.526 199.230 177.265 1043.167 -566.135 3032.952 19.025 124.114 199.230 175.337 1043.167 -590.705 3132.615 19.597 124.695 199.230 173.327 1043.167 -615.266 3232.268 20.163 125.269 199.230 171.235 1043.167 -639.800 3331.911 20.724 125.836 199.230 169.061 1043.167 -664.291 3431.545 21.277 126.396 199.230 166.806 1043.167 -688.721 3531.169 21.825 126.948 199.230 164.470 1043.167 -713.071 3630.783 22.365 127.492 199.230 162.053 1043.167 -737.325 3730.388 22.899 128.028 199.230 159.555 1043.167 -761.465 3829.984 23.426 128.556 199.230 156.976 1043.167 -785.473 3929.570 23.946 129.075 199.230 154.318 1043.167 -809.332 4029.148 24.458 129.585 199.230 151.581 1043.167 -833.024 4128.717 24.963 130.085 199.230 148.765 1043.167 -856.532 4228.277 25.460 130.576 199.230 145.871 1043.167 -879.838 4327.828 25.950 131.058 199.230 142.900 1043.167 -902.926 4427.371 26.432 131.529 199.230 139.852 1043.167 -925.778 4526.905 26.905 131.990 199.230 136.728 1043.167 -948.377 4626.432 27.371 132.440 199.230 133.530 1043.167 -970.706 4725.950 27.828 132.880 199.230 130.257 1043.167 -992.749 4825.460 28.277 133.309 199.230 126.912 1043.167 -1014.489 4924.963 28.717 133.726 199.230 123.494 1043.167 -1035.909 5024.458 29.148 134.132 199.230 120.006 1043.167 -1056.995 5123.946 29.570 134.526 199.230 116.448 1043.167 -1077.729 5223.426 29.984 134.908 199.230 112.821 1043.167 -1098.096 5322.899 30.388 135.278 199.230 109.128 1043.167 -1118.081 5422.365 30.783 135.636 199.230 105.368 1043.167 -1137.669 5521.825 31.169 135.980 199.230 101.544 1043.167 -1156.843 5621.277 31.545 136.312 199.230 97.656 1043.167 -1175.590 5720.724 31.911 136.631 199.230 93.707 1043.167 -1193.896 5820.163 32.268 136.937 199.230 89.698 1043.167 -1211.745 5919.597 32.615 137.229 199.230 85.629 1043.167 -1229.124 6019.025 32.952 137.508 199.230 81.504 1043.167 -1246.019 6118.447 33.279 137.773 199.230 77.323 1043.167 -1262.417 6217.863 33.596 138.023 199.230 73.088 1043.167 -1278.305 6317.274 33.903 138.260 199.230 68.802 1043.167 -1293.670 6416.680 34.199 138.482 199.230 64.465 1043.167 -1308.499 6516.081 34.485 138.689 199.230 60.079 1043.167 -1322.780 6615.476 34.760 138.882 199.230 55.647 1043.167 -1336.500 6714.867 35.025 139.060 199.230 51.170 1043.167 -1349.650 6814.254 35.279 139.223 199.230 46.650 1043.167 -1362.216 6913.636 35.523 139.371 199.230 42.089 1043.167 -1374.188 7013.014 35.755 139.504 199.230 37.489 1043.167 -1385.556 7112.388 35.977 139.621 199.230 32.852 1043.167 -1396.308 7211.758 36.188 139.723 199.230 28.181 1043.167 -1406.435 7311.125 36.387 139.809 199.230 23.477 1043.167 -1415.926 7410.488 36.576 139.879 199.230 18.742 1043.167 -1424.773 759.848 36.753 139.934 199.230 13.979 1043.167 -1432.965 769.205 36.920 139.973 199.230 9.190 1043.167 -1440.495 778.559 37.075 139.995 199.230 4.377 1043.167 -1447.353 787.911 37.219 140.002 199.230 -0.458 1043.167 -1453.531 797.260 37.351 139.992 199.230 -5.313 1043.167 -1459.020 806.607 37.472 139.966 199.230 -10.184 1043.167 -1463.815 815.952 37.582 139.924 199.230 -15.071 1043.167 -1467.906 825.296 37.680 139.866 199.230 -19.970 1043.167 -1471.287 834.637 37.766 139.791 199.230 -24.878 1043.167 -1473.951 843.977 37.842 139.700 199.230 -29.795 1043.167 -1475.892 853.316 37.905 139.592 199.230 -34.717 1043.167 -1477.104 862.654 37.957 139.469 199.230 -39.642 1043.167 -1477.580 871.991 37.998 139.328 199.230 -44.567 1043.167 -1477.315 881.328 38.027 139.171 199.230 -49.489 1043.167 -1476.304 890.664 38.044 138.998 199.230 -54.408 1043.167 -1474.543 900.000 38.050 138.809 199.230 -59.319 1043.167 -1472.026 91-0.664 38.044 138.603 199.230 -64.220 1043.167 -1468.749 92-1.328 38.027 138.381 199.230 -69.110 1043.167 -1464.709 93-1.991 37.998 138.142 199.230 -73.984 1043.167 -1459.902 94-2.654 37.957 137.887 199.230 -78.841 1043.167 -1454.325 95-3.316 37.905 137.617 199.230 -83.679 1043.167 -1447.974 96-3.977 37.842 137.330 199.230 -88.494 1043.167 -1440.848 97-4.637 37.766 137.027 199.230 -93.284 1043.167 -1432.943 98-5.296 37.680 136.708 199.230 -98.046 1043.167 -1424.260 99-5.952 37.582 136.373 199.230 -102.778 1043.167 -1414.795 100-6.607 37.472 136.023 199.230 -107.477 1043.167 -1404.548 101-7.260 37.351 135.657 199.230 -112.141 1043.167 -1393.518 102-7.911 37.219 135.275 199.230 -116.766 1043.167 -1381.704 103-8.559 37.075 134.878 199.230 -121.351 1043.167 -1369.108 104-9.205 36.920 134.466 199.230 -125.893 1043.167 -1355.730 105-9.848 36.753 134.039 199.230 -130.388 1043.167
