液压控制阀的研究与设计

液压控制阀的研究与设计

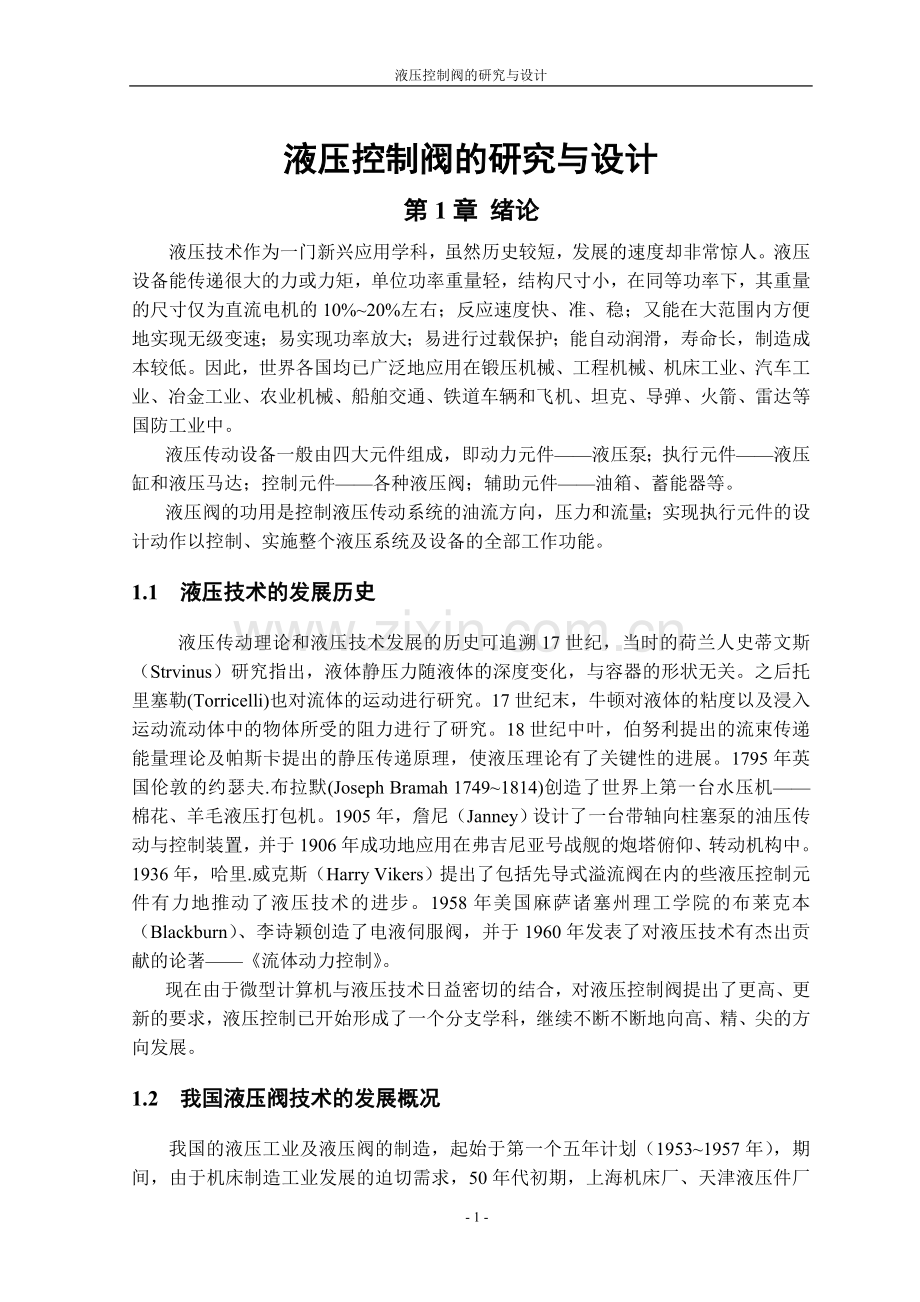

第1章 绪论
液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下，其重量的尺寸仅为直流电机的10%~20%左右；反应速度快、准、稳；又能在大范围内方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长，制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。
液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。
液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。
1.1 液压技术的发展历史
液压传动理论和液压技术发展的历史可追溯17世纪，当时的荷兰人史蒂文斯（Strvinus）研究指出，液体静压力随液体的深度变化，与容器的形状无关。之后托里塞勒(Torricelli)也对流体的运动进行研究。17世纪末，牛顿对液体的粘度以及浸入运动流动体中的物体所受的阻力进行了研究。18世纪中叶，伯努利提出的流束传递能量理论及帕斯卡提出的静压传递原理，使液压理论有了关键性的进展。1795年英国伦敦的约瑟夫.布拉默(Joseph Bramah 1749~1814)创造了世界上第一台水压机——棉花、羊毛液压打包机。1905年，詹尼（Janney）设计了一台带轴向柱塞泵的油压传动与控制装置，并于1906年成功地应用在弗吉尼亚号战舰的炮塔俯仰、转动机构中。1936年，哈里.威克斯（Harry Vikers）提出了包括先导式溢流阀在内的些液压控制元件有力地推动了液压技术的进步。1958年美国麻萨诸塞州理工学院的布莱克本（Blackburn）、李诗颖创造了电液伺服阀，并于1960年发表了对液压技术有杰出贡献的论著——《流体动力控制》。
现在由于微型计算机与液压技术日益密切的结合，对液压控制阀提出了更高、更新的要求，液压控制已开始形成了一个分支学科，继续不断不断地向高、精、尖的方向发展。
1.2 我国液压阀技术的发展概况

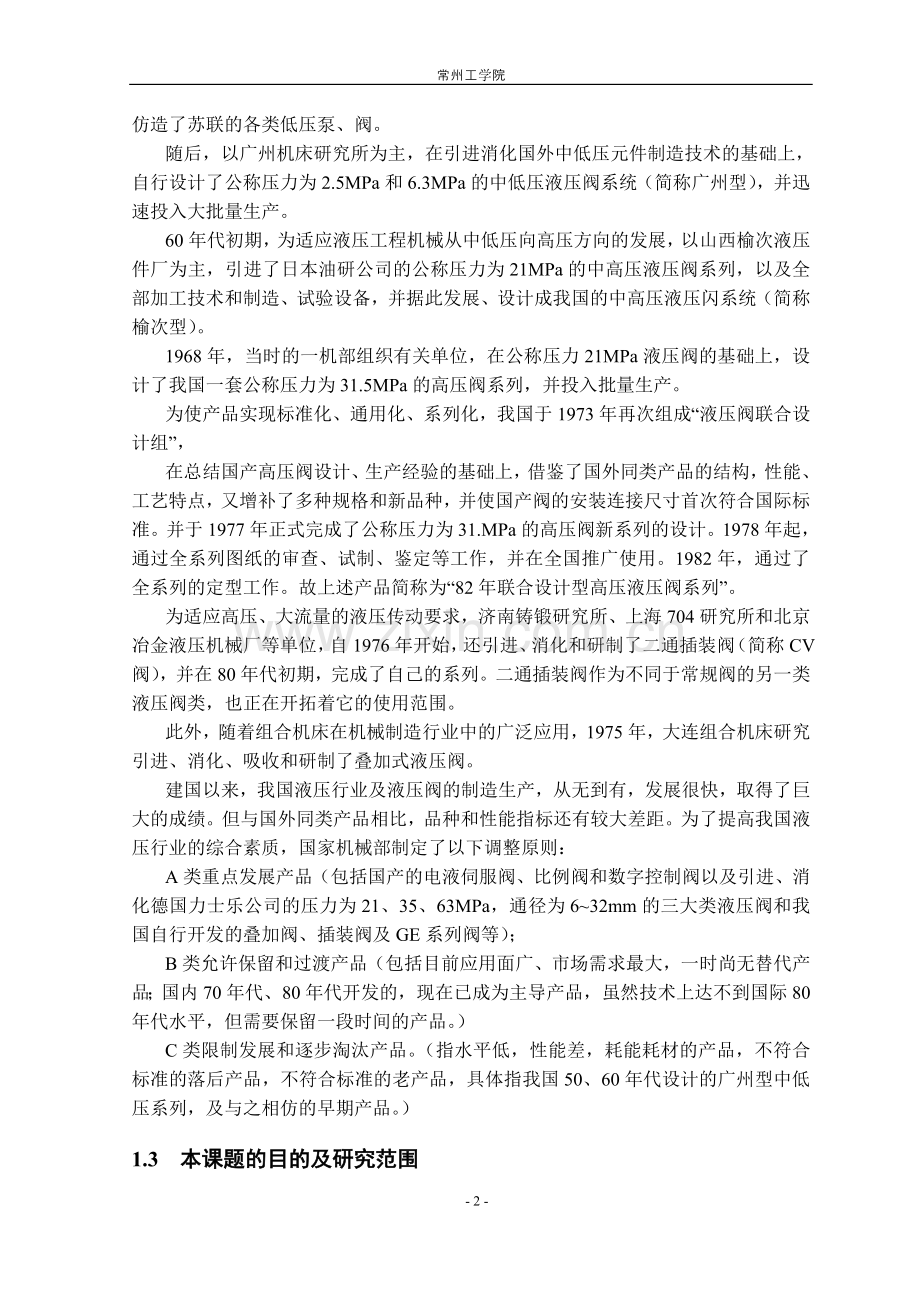

我国的液压工业及液压阀的制造，起始于第一个五年计划（1953~1957年），期间，由于机床制造工业发展的迫切需求，50年代初期，上海机床厂、天津液压件厂仿造了苏联的各类低压泵、阀。
随后，以广州机床研究所为主，在引进消化国外中低压元件制造技术的基础上，自行设计了公称压力为2.5MPa和6.3MPa的中低压液压阀系统（简称广州型），并迅速投入大批量生产。
60年代初期，为适应液压工程机械从中低压向高压方向的发展，以山西榆次液压件厂为主，引进了日本油研公司的公称压力为21MPa的中高压液压阀系列，以及全部加工技术和制造、试验设备，并据此发展、设计成我国的中高压液压闪系统（简称榆次型）。
1968年，当时的一机部组织有关单位，在公称压力21MPa液压阀的基础上，设计了我国一套公称压力为31.5MPa的高压阀系列，并投入批量生产。
为使产品实现标准化、通用化、系列化，我国于1973年再次组成“液压阀联合设计组”，
在总结国产高压阀设计、生产经验的基础上，借鉴了国外同类产品的结构，性能、工艺特点，又增补了多种规格和新品种，并使国产阀的安装连接尺寸首次符合国际标准。并于1977年正式完成了公称压力为31.MPa的高压阀新系列的设计。1978年起，通过全系列图纸的审查、试制、鉴定等工作，并在全国推广使用。1982年，通过了全系列的定型工作。故上述产品简称为“82年联合设计型高压液压阀系列”。
为适应高压、大流量的液压传动要求，济南铸锻研究所、上海704研究所和北京冶金液压机械厂等单位，自1976年开始，还引进、消化和研制了二通插装阀（简称CV阀），并在80年代初期，完成了自己的系列。二通插装阀作为不同于常规阀的另一类液压阀类，也正在开拓着它的使用范围。
此外，随着组合机床在机械制造行业中的广泛应用，1975年，大连组合机床研究引进、消化、吸收和研制了叠加式液压阀。
建国以来，我国液压行业及液压阀的制造生产，从无到有，发展很快，取得了巨大的成绩。但与国外同类产品相比，品种和性能指标还有较大差距。为了提高我国液压行业的综合素质，国家机械部制定了以下调整原则：
A类重点发展产品（包括国产的电液伺服阀、比例阀和数字控制阀以及引进、消化德国力士乐公司的压力为21、35、63MPa，通径为6~32mm的三大类液压阀和我国自行开发的叠加阀、插装阀及GE系列阀等）；
B类允许保留和过渡产品（包括目前应用面广、市场需求最大，一时尚无替代产品；国内70年代、80年代开发的，现在已成为主导产品，虽然技术上达不到国际80年代水平，但需要保留一段时间的产品。）
C类限制发展和逐步淘汰产品。（指水平低，性能差，耗能耗材的产品，不符合标准的落后产品，不符合标准的老产品，具体指我国50、60年代设计的广州型中低压系列，及与之相仿的早期产品。）
1.3 本课题的目的及研究范围
作为工科类院校，特别是机械专业，液压技术是一门必不可少的课程，但由于学科本身内容的复杂程度和教学条件的限制，不能轻易地使教师讲得清楚，学生听得明白。有监于此，本课将重点对液压控制阀部分进行理论研究，主要研究对象为溢流阀、减压阀和顺序阀。

第2章　　压力控制阀的分类与型号
液压系统中，用来控制系统的压力、流量和液流方向的元件均称为液压控制阀，简称液压阀。液压阀品种繁多，规格复杂，按工作原理可划分为以下几种：
通断式控制元件（即开关或定值控制阀）：这是常用的一类液压阀，又称普通液压阀。
伺服式控制元件：压力伺服阀、流量伺服阀等。
比例式控制元件：比例压力阀、比例流量阀和比例方向阀等。
本章及后续几章将就常用压力控制阀进行详细论述。
2.1　压力控制阀的分类：
在液压传动系统中，液流的压力是最基本的参数之一，执行元件的输出力或输出扭矩的大小，主要由供给的液压力所决定。为了对油液压力进行控制，并实现和提高系统的稳压、保压、减压、调压等性能或利用压力变化实现执行机构的顺序动作等，根据油液压力和控制机构弹簧力相平衡的工作原理，人们设计制造了各种压力控制阀。常见种类如下：

2.2　我国常用的压力控制阀型号及意义表示
2.2.1 6.3MPa以下中低压系列（广州型）

2.2.2　中高压系列（榆次型）

2.2.3　高压系列（联合设计组）

2.2.4 我国引进的德国力士乐公司压力阀系列:
（1）溢流阀

\

（2） 减压阀

（3） 顺序阀

第3章　 溢流阀
3.1　溢流阀的结构和工作原理
溢流阀的基本功用是：当系统的压力达到或超过溢流阀的调定压力时，系统的油液通过阀口溢出一些，以维持系统压力近于恒定，防止系统压力过载，保障泵、阀和系统的安全，此时的溢流阀常称为安全阀或限压阀。
溢流阀的根据结构可分为直动型和先导型两种。
3.1.1　直动型溢流阀

图3-1 直动型溢流阀结构简图
（a）锥阀式 (b)球阀式 (c)滑阀式 (d)溢流阀的基本符号
1-调压螺栓 2-弹簧 3-阀芯 4-阀体（含阀座）
锥阀式和球阀式又叫座阀式溢流阀，特点是动作灵敏，密封性能好，配合没有泄漏间隙，但导向性差，冲击性较强，阀座阀芯易损坏。滑阀式由于阀口有一段密封搭合量，稳定性较好，不易产生自激振动，但动作反应较慢。
下面以锥阀式DBD直动型溢流阀为例说时其工作原理：

图3-2 锥阀式DBD直动型溢流阀（插装式）
（a）结构图 （b）局部放大图 （c）简化符号 （d）详细符号
1-偏流盘 2-锥阀 3-阻尼活塞 4-调节杆 5-调压弹簧 6-阀套 7-阀座
（1）工作原理: 设弹簧预紧力为Ft,活塞底部面积为A则：
当PA < Ft时,阀口关闭。
　　　　　　当PA = Ft时,阀口即将打开,此时,PA = F = K X0,
P =PK(开启压力)=KX0/A
当PA > Ft时,阀口打开,P→T,稳压溢流或安全保护。
锥阀开启后,由[1]得锥阀的力平衡方程为：
PA＝K(+)+G F+Fs –Fj
即： P= [K(+)+G F+Fs –Fj]/A 　　(3-1)
式中 ： K、分别为弹簧刚度和预压缩量（m）;G为阀芯自重（水平时不考虑）:F为阀芯与阀套间的摩擦力（N）；Fs为稳态液动力（N）；Fj为射流力(N)。
此处 ∵Fs=0, Fj=KX(N)
∴P=( K+G F)/A (3-2)
（2） 调压原理：调节调压螺帽改变弹簧预压缩量,便可调节溢流阀调整压力。
（3） 特点：从式（3-2）可知这种阀的进口压力P不受流量变化的影响,被控力P变化很小,定压精度高。但由于Ft直接与PA平衡,若 P较高,Q较大时,K就相应地较大,不但手调困难,且Ft略有变化,p变化较大,所以一般用于低压小流量场合。
3.1.2 先导式溢流阀
　 先导阀 --直动式锥阀，硬弹簧。
（1）组成 : 带有导向圆锥面的锥阀（二级同心式）和软弹簧
主阀 滑阀和软弹簧。
　　　　　　　　 带有多节导向圆锥面的锥阀（三级同心式）和软弹簧

图3-3 YF型三节同心先导溢流阀（板式）
1、阀体 2、主阀座 3、主阀芯 4、阀盖（先导阀体）5、先导阀座
6、先导阀锥式阀芯 7、调压弹簧 8、调节杆 9、调压螺栓 10、手轮
11、主阀弹簧
先导型溢流阀的先导阀是一个小规格的锥阀式直动溢流阀，其弹簧用于调定主阀部分的溢流压力。主阀的弹簧不起调压作用，仅是为了克服摩擦力使主阀芯及时回位而设置。
(2) 工作原理：设Ac为先导阀阀座孔面积（m）,Fx、Kx为先导阀弹簧预紧力、刚度,Ft、G、Ff、Ky为主阀弹簧预紧力、自重、摩擦力。
当P2Ac < Fx时,导阀关闭,主阀也关闭。
当P2A c> Fx时,导阀打开,主阀两端产生压差:△p
当 △p < Ft+G+F时,主阀关闭。
△p > Ft+G+F时,主阀打开稳压溢流或安全保护。
由[1]得主阀芯和导阀的力平衡方程分别为：

由上两式可得溢流阀进口压力为：
（Pa）　(3-3)
调压原理：调节调压螺帽,改变硬弹簧力,即可改变压力。
特点: ∵ 溢流阀稳定工作时,主阀阀芯上部压力小于下部压力。
∴ 即使下部压力较大,因有上部压力,弹簧可做得较软,流量变化引起阀心位置变化时,弹簧力的变化量较小,压力变化小。
又∵ 调压弹簧调好后,上部压力为常数。
∴ 压力随流量变化较小,克服了直动式溢流阀的缺点。
还∵ 先导阀的溢流量仅为主阀额定流量的1%左右
∴ 先导阀阀座孔的面积AC、开口量x、调压弹簧刚度KX都不必很大
∴ 先导型溢流阀广泛用于高压、大流量场合。
3.2　溢流阀的主要性能
3.2.1　静态特性：
(1) 压力调节范围
定义：调压弹簧在规定范围内调节时，系统压力平稳（压力无突跳及迟滞现象）上升或下降最大和最小调定压力差值。
（2）启闭特性
定义：溢流阀从开启到闭合全过程的被控压力p与通过溢流阀的溢流量q之间的关系。 一般用溢流阀处于额定流量、额定压力Ps时，开始溢流的开启压力Pk和停止溢流的闭合压力P分别与Ps的百分比来表示。
开启压力比： =(Pk/Ps)100%
闭合压力比： =( P/Ps)100%
两者越大及越接近,溢流阀的启闭特性越好。一般规定：开启压力比应不小于90%，闭合压力比应不小于85%，其静态特性较好。
(3) 卸荷压力：当溢流阀作卸荷阀用时，额定流量下进、出油口的压力差称为卸荷压力。
(4) 最大允许流量和最小稳定流量：溢流阀在最大允许流量（即额定流量）下工作时应无噪声。
3.2.2　动态特性
（1）压力超调量：最大峰值压力与调定压力的差值。
（2）响应时间：指从起始稳定压力与最终稳态压力之差的10%上升到90%的时间。
(即图3-4中A、B两点的间的时间间隔)
（3）过渡过程时间：指从调定压力到最终稳态压力的时间。(即图3-4中B点到C点间的时间间隔)
（4）升压时间：指溢流阀自卸荷压力上升至稳定调定压力所需时间。（即图3-5的△t1）
（5）卸荷时间：指卸荷信号发出后由稳态压力状态到卸荷压力状态所需的时间。(即图3-5中的△t2)

图3-4流量阶跃变化时溢流阀的进口压力响应特性

图3-5溢流阀升压与卸荷特性
3.2.3　先导型溢流阀的静态特性分析：
以本次设计中绘制ＹＦ型溢流阀为例：具体尺寸见相关装配图及零件图。
（1）开启过程：
设额定排放压力pn=16MPa，开启压力pk=14MPa，先导阀弹簧刚度为Kx=４2Ｎ／mm、预压缩量为X0=５mm，主阀弹簧刚度Ｋy＝20N/mm、预压缩量y0=40mm额定流量qn=120L/min，主阀芯与阀孔间的摩擦力为Ff，上、下腔的液压力分别为p2和p1，而其上下有效作用面积分别为A2和A1
A2==1055 mm2； A1==1016 mm2
=1.04 (符合在1.03~1.05 之间的条件)
主阀芯自重为：
G=mg=0.18×9.8=1.764N，
先导阀孔座面积为：
Ac==14.85 mm2
稳态时的主阀开度y=0.4mm，则：
A. 当液压系统压力p1低于先导阀的开启压力pk时，先导阀保持关闭。根据[1]此时主阀芯受力条件为
A1 p1< A2 p1+Kyy0+G+Ff (3-4)
式中KX、Ky分别为先导阀弹簧和主阀弹簧的刚度（N/m）；X0、y0分别为先导阀弹簧和主阀弹簧的预压缩量（m）。
此时阀口仍关闭。

B. 当系统压力上升到先导阀的开启压力时，先导阀处于即将开启但未开启的状态，主阀芯受力关系仍为式（3-4）
C. 当系统压力升高超过先导阀开启压力时，先导阀打开，液压油经由阻尼孔流向先导阀再流回油箱。此时主阀芯上下两腔将产生压力差，但尚未到达足以抬升主阀芯的程度，根据[1]主阀芯的受力方程为：
A1 p1q< A2 p2q+Kyy0+G+Ff （3-5）
D. 当系统压力上升到主阀开启压力时，通过阻尼孔的流量增大，产生的压力差使主阀芯处于平衡状态：根据[1]有力平衡方程：
A1 p1n = A2 p2n + Kyy0+G+Ff （3-6）
图3-6 先导型溢流阀示意图
E. 当系统压力高于主阀开启压力时，主阀开启，根据[1]其受力为
= A2 p2+Ky（y0+y）+G+Ff （3-7）
式中，y 为主阀口的开度（m）；为液体入射角，近似等于维阀半维角=38.5（0）；D1=16为主阀座孔直径（m）; 根据[7]主阀口流量系数C1=0.77～０.8(取０.8)为。
F. 当系统压力升到调定压力时，阀内通过额定流量，根据[1]此时主阀芯受力方程为：
= A2 p2n+Ky（y0+y）+G+Ff （3-8）
到此，溢流阀开启完成。
(2) 闭合过程：
其过程与开启过程相反，但各关键点相似，不同的是由于摩擦力方向改变，造成阀口的关闭压力比相应的开启压力要小。
(3) 静态特性关系式
先导型溢流阀在稳态溢流条件下，满足下列关系式：
A.　根据[1]，主阀口出流方程式为
　　　　　（m3/s） (3-9)
式中，p1为受控压力（Ｐa），油液密度=900（kg/m3）,其他参数意义同前。
Ｂ.　主阀芯受力平衡方程式：
A2 p2＝Ky（y0+y）＋+GFf　（Ｎ）（3-10）
式中，Ff开启时取正号，闭合时取负号；其余参数意义同前。
C. 通过主阀芯阻尼孔的流量方程式：
阻尼孔结构为细长孔，根据[3]其流量
q= (m3/s) (3-11)
式中阻尼孔截面积A0==0.785（m2）; 根据[3]阻尼孔的流量系数C’=0.82。
D. 先导阀口出流方程式根据[1]有：
q= (m3/s) (3-12)
式中，根据[3]先导阀流量系数C2=0.77，先导阀阀座孔直径d=4 (mm);x为先导阀阀口的轴向开度（m）；先导阀芯的半锥角=20（0）。
E. 先导阀芯受力平衡方程式根据[1]有：
Ac p2＝Kx（x0+x）＋　（Ｎ） （3-13）
式中，各参数意义同前。
(4) 溢流阀内泄漏量：
根据[10]按偏心环状缝隙的流量公式来计算：
q= (cm3/s) (3-14)
式中，主阀芯直径 D=4（cm）
主阀芯直径Ｄ与阀体间的单边配合间隙 △r=0.005（cm）
公称压力 Pg=16Mpa=16/0.09807≈163.15（kgf/cm2）
油液动力粘度

（kgf.s/cm2）
主阀芯与阀体的配合长度 Ｌ=1.5（cm）
Ｌ处均压槽数 Z=7
均压槽宽 B=0.05（cm）
则： q==1.76×10-3 (cm3/s)
3.3　溢流阀的基本应用
（1） 稳压溢流回路：溢流阀和定量泵、节流阀并联，阀口常开。（如图3-7所示）
在采用定量泵的液压系统中，溢流阀与节流元件及负载并联，泵的供油量大于节流阀通道的需求量，此时，溢流阀作定压阀使用，阀口常开，使多余的油液回油箱，以保持节流阀进口的系统压力基本为恒定值。
（2） 安全限压回路：溢流阀和变量泵组合，正常工作时阀口关闭,过载时打开压力油经阀口回油箱，油压不再升高,起安全保护作用,故又称安全阀。（如图3-8所示）

图3-7稳压溢流回路 图3-8 安全限压回路

（3）远程调压回路：将先导式溢流阀的远程控制口K接远程调压阀进油口，并 p远程 < p主调（如图3-9所示）
（4）系统卸荷回路：溢流阀和二位二通阀组合（先导式）（如图3-10所示）将先导式溢流阀的遥控口K通过二位二通电磁换向阀直接与油箱连接，当换向阀的P、O口处于联通状态时，系统卸荷
（5）多级调压回路（如图3-11所示）
（6）形成背压

图3-9远程调压回路 图3-10系统卸荷回路

图3-11多级调压回路

第4章 　减压阀
减压阀是一种将出口压力调节到低于进口压力的控制阀。用于减低系统中某一分支液压油路的压力，以满足液压设备执行元件的需要，常见于各种液压控制系统、夹紧系统、辅助系统及润滑系统中。根据减压阀的工作特点，可分为：定压输出减压阀、定差减压阀、定值减压阀。
4.1 减压阀和结构及工作原理
4.1.1　定压输出减压阀
减压原理：利用油液在某个地方的压力损失，使出口压力低于进口压力，并保持 恒定，故称定值减压阀。
(1) 出口压力控制式先导型定压输出减压阀
结构如下：

图4-1 定压输出减压阀
(a)结构 ；（b）先导型定压输出减压阀符号； （c）一般符号
1-调压手轮；2-调节螺钉；3-锥阀；5-阀盖；6-阀体；7-主阀；
8-端盖9-阻尼孔； 10-主阀弹簧； 11-高压弹簧
工作原理：
液压油由进口P1经减压口变为P2，再经通道进入主阀7下腔，再经阻尼孔9进入主阀上腔和先导阀前腔，然后通过锥阀座4中的阻尼孔后作用在锥阀3上。
设A、Ac分别为主阀和先导阀有效作用面积（）；Kx、Ky分别为先导阀和主阀 弹簧刚度(N/m)；X0 、X分别为先导阀弹簧预压缩量和开口量（m）；Y0、Y、Ymax分别为主阀弹簧预压缩量、主阀开口量和最大开口量(m),则：
当： P3Ac<Ft时，先导阀关闭，主阀上下两端不产生压力差
当： P3Ac<Ft时，先导阀打开，主阀上下两端产生压力差，主阀芯提升，起减压作用
忽略稳态液动力时，根据[1]先导阀和主阀的力平衡方程为：
　(4-1)
(4-2)
所以，出口压力：
P2= (4-3)
又∵ X<<，Y<<+,Ky很小
∴ ≈C（常数）
∴ P2= (4-4)
调节调压弹簧，改变硬弹簧力，即可改变出口压力。
特点： 在减压阀出口油液不再流动时，由于先导阀卸油仍未停止，减压口仍有油液流动，阀就处于工作状态，出口压力也就保持调定压力不变。
（2）进口压力控制式先导型定压减压阀
结构如下图

图4-2 DR20~30型定压输出减压阀

1、阀体 2、主阀芯 3、阀套 4、单向阀 5、主阀弹簧
6、控制油流量恒定器 7、先导阀芯 8、调压弹簧 I、固定阻尼
II、可变阻尼
工作原理：设A、Ac分别为主阀和先导阀有效作用面积（m2）；Kx、Ky分别为先导阀和主阀弹簧刚度(N/m)；X0、X分别为先导阀弹簧预压缩量和开口量（m）；Y0、Y、Ymax分别为主阀弹簧预压缩量、主阀开口量和最大开口量(m),则：
当： P3Ac<Ft时，先导阀关闭，主阀上下两端不产生压力差
当： P3Ac<Ft时，先导阀打开，主阀上下两端产生压力差，主阀芯提升，起减压作用,单向阀在出口压力有冲击时可迅速开启卸荷。
主阀芯力平衡方程：
(4-5)
又∵ Y<<+,Ky很小
∴ ≈C（常数）
∴ (4-6)
与溢流阀比较：
　　　 溢流阀　　　　　　 减压阀
　　 A 　保持进口压力不变　　　　　 出口压力
　　 B 　内部回油 　　　　　　　　 外部回油
　　 C　阀口常闭 　　　　　　　　　 阀口常开
　　 D　阀心二凸肩　　　　　　　　 阀心三凸肩
　　 C 一般并联于系统 一般串联于系统
4.1.2 定差减压阀
减压原理：利用油液在某个地方的压力损失，使进出口压差或出口压力与某一负载压力之差为常数并保持恒定，故称定差减压阀

图4-3 定差减压阀 (a)工作原理； (b)符号
工作原理：高压油P1经节流口减压后以低压P2流出，同时低压油经阀芯中心孔将压力P2传至阀芯上腔，其进出油压在阀芯有效作用面积上的压力与弹簧力相平衡根据[1]有：
△P= （Pa） (4-7)
式中，K、X0分别为弹簧刚度（N/m）和预压缩量（m）;P1、P2、X、D和d如图4-3所示。
应用： 与节流阀组合作调速阀，使通过节流阀的流量基本不受外界负载影响。
4.1.3 定比减压阀
减压原理：利用油液在某个地方的压力损失，使进出口压差或出口压力与某一负载压力之比为常数并保持恒定，故称定比减压阀。

工作原理：高压油P1经过减压
口后从以P2流出，同时低压油作用
于阀芯上腔，若忽略刚度很小的弹
簧力，则有近似的阀芯平衡方程式：

由上式可知道只要选择适当的大小柱塞的直径比，即可获得所需的进、出口压力比。

图4-4定比减压阀 （a）、工作原理；（b）、符号

4.2 减压阀的主要性能
（1） 调压范围
（2） 压力特性
（3） 流量特性
4.3 减压阀的基本应用：减压或稳压
图4-5是一种常见的减压回路，图中系统的最大工作压力由溢流阀4加以调节，主油路是油液从泵5经顺序阀3通过电液换向阀的主通道去执行部件。电液换向阀2的控制用低压油、由减压阀1将主油路的部分油液减压后供给。这样右节省一只低压供油泵。当换向阀使主油路卸荷时（图示状态），为避免减压阀进口油压力为零（即无减压油输出），从而不能控制换向阀动作，所以在系统中接入顺序阀3以产生背压。

图4-5 减压回路

图4-6 锁紧系统中的单向减压回路
如图4-6所示，系统中仅有一台高压泵，但侧向锁紧液压缸需要用低压油，故需交油液减压。单向减压阀接于锁紧缸换向阀之间。此缸工作时（活塞右移），油液经减压阀进入该缸活塞腔，此缸回程时，活塞腔油液经单向阀排油，减压阀不起作用。

第5章 顺序阀
顺序阀是控制液压系统中液压泵或液压马达等执行元件进行顺序动作的压力控制阀。根据控制方式，可分为直控式和液控式两大类。直控式又叫内控式，它是直接利用顺序阀进口油路本身的压力来控制阀门的动作；液控式又叫远控式、外控式，它是利用外来控制油液的压力，对阀门的动作进行控制。根据顺序阀的结构可分直动型和先导型两种。顺序阀的结构与溢流阀十分相似，不同的是溢流阀的出油口直接接油箱而顺序阀的出油口接下一液压元件。
5.1 顺序阀的结构和工作原理
先导式顺序阀结构如下：

图5-1先导型顺序阀
(a)、外控式 ； (b)、内控式；(c)先导型顺序符号； (d)一般符号（或直动型顺序阀）
工作原理：设Ac、Ft、P3分别为先导阀阀芯有效作用面积、弹簧预紧力和阀前压力，则
当P3Ac< Ft，阀口关闭，
当 P3Ac> Ft, 阀口打开，下一个执行元件动作。
调节调压螺钉，改变弹簧力，即可改变开启压力。
特点： 阀出口通压力油，外泄漏量很大，必须专门设置一泄漏油口以使其正常工作。

如图5-2所示的是DZ型顺序阀，此阀的特点是压力油直接作用于滑阀式先导阀，并且泄漏油不流向泄油口L而是流向出油口P2，主阀上腔油压与先导滑阀所调压力无关，故出口压力近似等于进口压力。所以DZ型顺序阀的泄漏量和功率损失较小。

图5-2 DZ型顺序阀
1-阻尼孔； 2-主阀芯； 3-先导滑阀

表5-1 顺序阀的职能符号

5.2 顺序阀的基本应用
5.2.1平衡回路
组成：如图5-3所示
工作原理：系统中顺序阀的压力油进口与液压缸下腔相通，通过调压弹簧的调定，使腔内的油液形成一个正好与活塞活动部分重量相平衡的背压力，从而防止活塞组件因自重而下滑。
5.2.2 顺序动作回路
组成：如图5-4所示
工作原理：
手动换向阀左位 ------压力油首先进入缸I下腔，下腔回油，活塞上行---（缸I外负载使压力升高，到达左边顺序阀调定压力）------左边顺序阀动作，压力油通过顺序阀进入缸II下腔，缸II上腔回油经右边单向阀部分流回油箱，活塞上行。
手动换向阀右位-----压力油进入缸I上腔，下腔回油，活塞下行，----（缸I外负载使压力升高，到达右边顺序阀调定压力）-----右边顺序阀动作，压力油经右这顺序阀进入缸II上腔，下腔回油通过左边单向阀部分流回油箱，活塞下行。这样就完成了液压缸I和液压缸II的上下先后顺序动作的控制。

图5-3用顺序组成的平衡回路　　 图5-4单向顺序阀控制的顺序动作回路
5.2.3 卸荷回路
工作原理：若将外控式顺序阀的出油口接通油箱，并将外泄改为内泄，再调定到合适的压力后即可成为溢流阀。在液压系统中起卸荷阀或背压阀的作用。

总结
毕业设计作为对大专三年教育中所学知识的一次综合检验，其意义是不言而喻的。在为期两个月的设计过程中，在指导老师华美珠的引导下对各种压力控制阀典型结构和原理进行了研究，成功制作出了各阀的装配图，由于时间和个人水平的限制，这此缺陷没能完全解决，成为本次设计的一大遗憾。在两个月的毕业设计过程中的有过面对难题时的惶恐不安，也有解决问题后的信心满怀,在攻克了道道难关之后终于完成了所有的任务，等待着最后的答辩。人间自有公道，付出总有回报，在看着手上的最终成果，这种感觉更是强烈，虽然不确定自己所做的结果是否能通过老师的检验，但此过程中我是真诚地付出过，我将问心无愧的面对任何的结果。毕业设计是大专生涯的一个句号,谁都想将它画得圆圆满满，但它也是漫漫人生路途中的一个豆号，我将以此次设计经验作勉，继续为理想而奋斗。

致谢
在此次设计过程中，得到老师的悉心指导，他们严谨的工作态度和深厚的专业知识令我获益良多，在此表示非常感谢。另外在此过程中也得到其他同学的支持与帮助，对此本人表示衷心感谢。

参考文献
[1] 何存兴，张铁华. 液压传动与气压传动（第二版）[M]. 武汉：华中科技大学出版社，2000-8
[2] 赵应樾. 液压控制阀及其修理[M]. 上海：上海交通大学出版社，1999-1
[3] 成大先. 机械设计手册（第四版 第4卷）[M]. 北京：化学工业出版社，2002-1
[4] 沈鸿. 机械工程手册（第5卷）[M]. 北京：机械工业出版社，1982-3
[5] 刘震北. 液压元件制造工艺学[M]. 哈尔滨：哈尔滨工业大学出版社，1992-12
[6] 杨培元，朱福元. 液压系统设计简明手册[M]. 北京：机械工业出版社，1999.12
[7] 徐灏. 机械设计手册（第二版 第3卷）[M]. 北京：机械工业出版社，2000-6，
