戏水乐园机电设备安装工程监理实施细则.doc

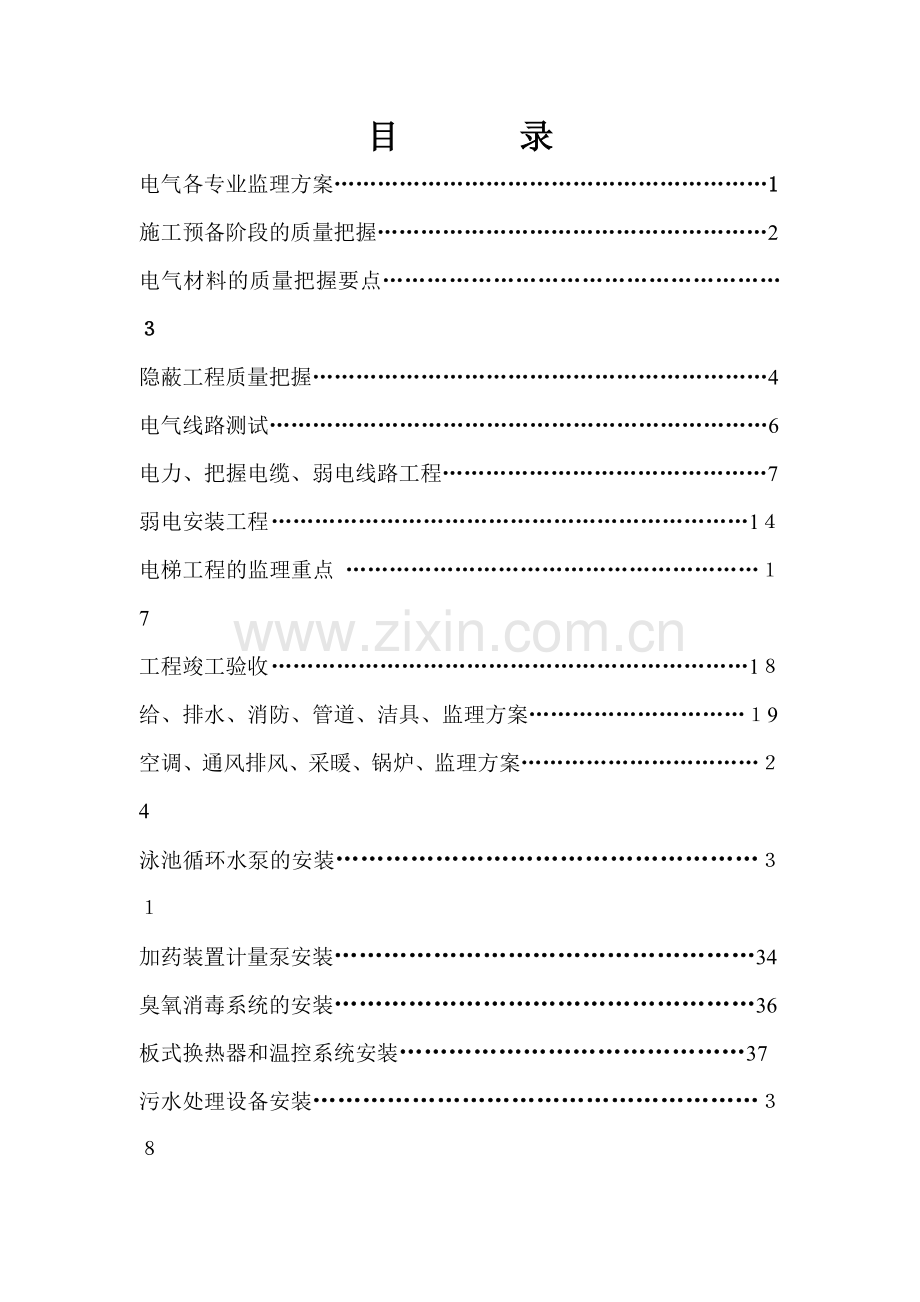

目 录电气各专业监理方案1施工预备阶段的质量把握2电气材料的质量把握要点隐蔽工程质量把握4电气线路测试6电力、把握电缆、弱电线路工程7弱电安装工程 1电梯工程的监理重点 7工程竣工验收 1给、排水、消防、管道、洁具、监理方案9空调、通风排风、采暖、锅炉、监理方案4泳池循环水泵的安装加药装置计量泵安装34臭氧消毒系统的安装36板式换热器和温控系统安装37污水处理设备安装污水处理设备试车步骤0平安生产管理工作要点43文明施工管理4防火管理措施48戏水乐园机电设备安装工程监理实施细则由于该工程目前尚未有设计图纸,工程概况不详,相关的设备设计状况没有任何参考资料。依据以往的工程阅历，参考类似工程内容，简洁的组织编写各个系统的监理细则,一般的水上活动中心,机电设备由多个分部组成。高压变电系统，低压配电系统,灯光照明动力系统,备用电源系统，消防报警、联动把握系统，楼宇自动化系统,信息网络系统,电话、呼叫、对讲、抢救监控系统，通风空调系统,电梯系统,扩声音响系统,有线电视系统，锅炉房供暖系统，给排水系统，水循环系统,环保净化系统。冷却系统,污水处理系统等等。归纳后主要是由水、电两大部分的能源供应系统,专用设备和配套管网组成。在施工监理的过程中,要严格的以建筑施工规范和质量验收规范为依据,强化施工过程的质量管理,确保工程质量。凹凸压变配电、楼宇自动化、信息网络、备用电源、消防报警、扩声音响、有线电视、电梯系统监理实施方案本细则的依据是建设监理合同、施工承包合同及国家颁发的J22-82建筑安装工程施工及验收规范B3089建筑安装工程质量检验评定统一标准J03-88建筑电气安装工程质量检验评定统一标准GB3088通风与空调工程质量检验评定统一标准GBJ3108电梯安装工程质量检验评定统一标准016-9火灾自动报警系统施工及验收规范监理职责:1.本监理实施细则适用于江北戏水乐园工程强电、弱电及户外配套工程施工阶段和电气安装阶段的质量把握:2.施工预备阶段的质量把握2.审查个施工单位的资质证书、营业执照、平安生产许可证,审查承包单位有关的施工组织设计,并在施工过程中监督检查实施。有关电气安装工程及各个专业的技术措施、劳动力、施工机具配备是否合理,符合工程的需要;.审查施工单位的电气安装工程的工长是否有相应专业学问和阅历，从业施工人员是否有相应的资格，特种工种作业人员(如电工、电焊工)应持证上岗;.3审查施工单位水电安装专业质量自检、专检制度是否健全;2.4帮忙业主组织好设计交底和施工图纸会审;生疏施工图纸，对于图纸中存在的问题形成“监理阅图记录”;参与设计交底和图纸会审,审查施工单位整理的图纸会审记录;3.施工过程中的质量把握1材料质量把握要点凡进场的下列工程材料应有出厂合格证（材质证明）;线管配线用低压流体输送钢管（壁厚约.5）、薄壁电线管（壁厚约1.5mm)、塑料电线管、电线、电缆、开关、插座、接线盒、配电箱、灯具及照明光源、电表等;材料进场时，应由施工单位填报材料报验单,报验单应列明材料品种规格、数量、合格证号及使用部位，并随单附上材料出厂合格证书和检验报告的复印件;监理人员在接到材料报验单后，应到场对所进材料品种规格、数量和外观质量进行检查确认;在现场检查时，应重点检查以下方面对于穿线用管材，应检查其材质、壁厚及均匀性,并留意其适用范围是否符合规范和设计要求；干燥场全部明敷和暗敷应用薄壁电线管;一般民用建筑有照明暗配敷设可用塑料电线管;塑料电线管应接受难燃型材质。高压聚乙烯管及聚丙烯制品,禁止在工程中接受;潮湿或有腐蚀气体场所内的明敷或埋地应用低压流体输送钢管；当利用钢管管壁兼做接地线时，应接受管壁厚度不少于2.5M的厚壁电线管;对于电线、电缆，应检查其芯线材质、截面尺寸,绝缘层材质和厚度,其绝缘电阻应大于M；3.2电气设备的质量把握要点凡进场的电力变压器、高压开关柜低压配电屏、低压电器设备(各类手动或自动开关、接触器和启动器）电气设备应有出厂合格证;设备进场时,应由施工单位填报设备报验单，报验单应列明设备规格、数量、合格证及所用单位,并随单附上设备出厂合格证的复印件；监理人员在接到设备报验单后，应到现场对所进设备的规格、数量和外观进行检查确认；.3 隐蔽工程质量把握和检查验收制度施工单位必需对已完成的隐蔽工程进行认真的自检、专检，并填写质量隐蔽资料及分项评定资料;在自检合格基础上，由施工单位向监理单位填报工程报验单,列明隐检的分项工程名称、区域范围、隐检时间等;经隐检合格的工程,由监理人员在隐蔽工程验收记录上签署意见,需返工的工程应在返工复检合格并签署意见后方可进入下一工序作业，隐蔽工程验收记录在监理人员签署后即留一份在监理处；主要部位的隐蔽应通知质监和设计部门的专业人员共同进行；未经监理签证而自行隐蔽进入下一工序作业,监理人员应加以劝阻,若劝阻无效，有权发出停工令,由此造成经济损失和工期拖延由施工单位负责;对未经监理签证而隐蔽的工程，监理有权提出剥离检查,所发生的费用（包括事故处理费用）和工期拖延由施工单位负责;.4下列工程应作隐蔽检查验收利用桩基、梁、柱、板等钢筋砼结构中的钢筋作为接地体和引下线的，应检查其作为接地体和引下线的钢筋是否满足以下要求:用作接地体或引下线的钢筋截面是否符合设计要求;用作接地体或引下线的钢筋的连接应接受搭接焊,搭接长度不小于钢筋直径的倍,并且至少要三边焊(两侧和一个端头);全部作为接地体或引下线的钢筋应连接成一个整体,保证电气牢靠流通;高层建筑利用结构钢筋作为暗装避雷网和均压环(一般接受板下梁筋,六层以上每三层设一道)，应检查其作为均压环和避雷网的钢筋是否焊接连成一个整体，焊接是否符合要求；人工接地体的施工应满足设计图纸或以下要求:接地体的最小规格:圆钢直径8m 扁钢截面124m角钢厚度mm 钢管壁厚.mm接地体的连接应接受搭接焊,其焊接长度扁钢为2倍宽度(且至少有三个棱边焊接),圆钢为直径不小于6倍,若用圆钢与扁钢连接时,应加设弧形卡子,或扁钢本身弯成弧形与圆钢焊接；直接埋地的接地体应作热镀锌处理,焊接处应涂沥青防腐;利用砼结构中的钢筋作为引下线的应依据设计图纸要求或施工至0.地面时,作一次接地电阻测量,要求接地电阻不大于设计要求，并在此处引下线上设置测量引出端子;暗敷穿线用配管应检查以下内容:配管的材质、管径、布置位置、弯曲半径等,对于钢质配管应留意管口是否有光刺，普遍钢管内、外壁是否作防腐处理,埋入砼中金属配管外壁严禁涂刷沥青防腐;钢管及配电箱柜应做明显接地;埋地配管应检查其材质、管径、布置位置、弯曲半径及防腐处理,一般埋地钢管应刷二道沥青漆,使用镀锌钢管时,在锌层剥落处，应刷沥青漆防腐；暗埋接线盒、配电箱及其它电气预埋件应检查其规格、数量、位置尺寸等,并检查其是否焊上跨接线,使金属外壳连成一体;电缆沟应检查其埋设沟壁的角钢支架规格、数量、位置等是否符合设计要求；直接埋地电缆在回填土之前应检查电缆规格、数量、间距、埋设深度及埋设方法是否符合设计及规范要求;电缆进入建筑物,穿过墙壁和楼板处,应检查其预留洞或预埋套管的规格、数量、位置尺寸等;3.5在工程安装过程中应进行下列检查:随时检查穿线、配线、接线的施工状况,重点检查线数,是否存在绝缘层破损现象、是否依据规定的方法(如相线、中线、接地线的排列挨次)接线，布线是否整齐等;对明敷穿线用配管的安装、各类接线盒、配电箱、开关插座、灯具等电气配件的安装进行预检抽查，检查内容包括规格(材质、管径、型号)、安装位置、连接方式、防腐、接地、管卡埋件和固定等。电力变压器、高压开关柜、低压配电屏等电气设备的安装应在设备基础验收合格，砼强度达到85%以上才能进行;3.6在工程安装完毕后应进行下列检查：电气线路和附件是否已经按设计图纸和施工规范的规定施工完毕，检查其完整性、正确性；电气线路在安装完毕应进行下列测试:导通试验绝缘电阻测量，分别测量线间、线对地绝缘电阻应不小于0.M相位检查主动力装置回路的沟通耐压试验高压、低压电器设备在安装完毕后应进行绝缘电阻测定及调整、整定试验；照明系统在安装完毕后应进行试亮检查;接地装置的接地电阻值应不大于设计要求，接至电气附件和设备的分支线，必需直接与接地干线相连,严禁串联连接;电力电缆把握电缆弱电线路工程)电缆耐压试验结果,泄漏电流和绝缘电阻必需符合施工规范规定。严禁有绞拧，铠装压扁,护层断裂和表面严峻划伤等到缺陷,直埋敷设时,严禁在管道的上面或下面平行敷设。)电缆终端头和电缆接头的制作安装必需符合:(1)封闭严密,填料灌注饱满，无气泡,无渗油现象,芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀,封铅表面光滑,无砂眼和裂纹。（2）交联聚乙烯电缆头的半导体带,屏蔽带包缠不超过应力锥中间最大处，锥体坡度均匀，表面光滑。()电缆头安装固定牢靠,相序正确，直埋电缆头爱护措施完整,标志精确清楚。(4)电缆等托架安装应位置正确,连接牢靠,固定牢靠，油漆完整，在转弯处能托住电缆,平滑均匀的过渡,托架加盖部分盖板齐全。（5)电缆爱护管管口光滑，无毛刺,固定牢靠，防腐良好，弯曲处无弯扁现象,其弯曲半径大于电缆的最小允许弯曲半径,明设部分,横平竖直,成排敷设的排列整齐。()电缆敷设标高、坐标应正确,排列整齐，标志设置正确，电缆爱护措施完整，支架上电缆排列挨次正确,把握电缆应放在电力电缆的下面，1KV及以下应放在KV以上电力电缆的下面。(7）明设电缆支架安装允许偏差,电缆最小弯曲半径和检验方法应符合表-1和表-2表3-1 支架安装允许偏差和电缆弯曲半径项 次项 目允许偏差/弯曲半径检验方法明设成排支架相互间凹凸差0拉线和尺量检查电缆最小允许弯曲半径油浸纸绝缘电力电缆单芯2d尺量检查多芯5d橡皮绝缘电力电缆橡皮或聚氯乙烯护套1d尺量检查裸铅护套铅护套钢带铠装0d塑料绝缘电力电缆d把握电缆0d注:d为电缆外径。表3-2 爱护管弯曲半径明配管安装允许偏差项 次项 目弯曲半径或允许偏差检验方法管子最小弯曲半径暗配管6d尺量检查及检查安装记录明配管管子只有一个弯4d管子有二个弯及以上d2管子弯曲处的弯偏度.1d尺量检查明配管固定点间距管子直径/mm 230尺量检查25 304040 505065 10604明配管水平垂直敷设任意2 段内平直度3拉线尺量垂直度3吊线尺量注;为管子外径。3）硬母线安装：硬母线安装工程监理流程:母线高压瓷件套管等质量检查耐压试验埋件检查竣工验收监理检 查监理 抽 查监理 签 认监理 签 认4)高压瓷件表面严禁有裂纹缺损和瓷釉损坏等缺陷。5）母线搭接,接触面用00510塞尺,线接触不能塞进去,面接触塞入深度不大于。6）母线焊接,焊缝应有m的加强高度，焊口两侧各凸出4mm，焊缝无裂纹，未焊透等缺陷，残余焊药应清除洁净。7）不同金属母线搭接,其搭接面的处理要符合施工规范规定,8)母线绝缘子及支架安装位置正确,固定牢靠,固定母线用的金具正确,齐全，黑色金属支架防腐完整,油漆色泽均匀，绝缘子表面清洁。9)母线安装应平直整齐,相色正确,母线搭接用的螺栓和母线钻孔尺寸正确,螺栓螺纹均露出螺母2-3扣。搭接处母线涂层光滑均匀,架空母线弛度全都，相色涂刷均匀。1）母线安装的允许偏差,弯曲半径和检验方法应符合表的规定:表3- 母线安装的允许偏差,弯曲半径项次项 目允许偏差或弯曲半径检验方法1母线间距与设计尺寸间距5尺量检查2母线平弯最小弯曲半径B5铜2铝2B15铜铝2.5母线立弯最小弯曲半径B50铜1 B铝1.5 B5铜5铝2 B注:B为母线宽度,为母线厚度,单位。电气设备安装1)电力变压器安装工程:()变压器安装应位置正确，就位后,轮子固定牢靠。（)变压器附件安装应清洗洁净,安装坚固,连接严密。（)变压器与线路连接应连接紧密,螺栓锁紧,装置齐全，瓷套管不受外力,爱护管连接线盒固定牢靠。（)并列运行的变压器,必需符合并列条件。（5）在干式变压器和安装基础间应设置一层橡胶垫,以削减变压器的振动和噪声。2)成套配电柜（盘）及动力开关柜安装工程：(）柜(盘)与基础型钢间连接紧密，固定牢靠,接地牢靠,柜(盘)接缝平整。（2)盘面标牌，标志框齐全并正确清楚,小车、抽屉式柜推拉机敏,接地触头接触紧密。(3)柜(盘)内的设备及接线应完整齐全，固定牢靠，操作部分动作机敏,精确,二次接线精确，连接紧密,标志清楚、齐全。(4)柜盘安装的允许偏差和检验方法应符合表3-4规定:表3-4 柜盘安装的允许偏差项 次项 目允许偏差检验方法1基础型钢顶部平直 度每 米拉线尺量检 查全 长2侧面平每 米直 度全 长53柜盘安装每米垂直度吊线尺量4盘 顶平直度相邻两盘直尺塞尺成排盘顶部5拉线尺量盘 面平整度相邻两盘1直尺塞尺成排盘面拉线尺量6盘间接缝2塞 尺3)电气照明器具及其配电箱(盘)安装工程：(）大（重）型灯具及吊扇等安装用的吊钩、预埋件必需埋设坚固,吊扇杆及其锁钉的防松、防震装置齐全、牢靠。（2)器具的接地(接零)爱护措施和其它平安要求必需符合施工规范要求。(3)器具安装应符合:1、支架坚固端正,位置正确；、暗插座、暗开关的盖板紧贴墙面，四周无缝隙;工厂罩管灯,防爆弯管灯吊攀齐全,固定牢靠，灯具及其把握开关工作正常；、器具表面清洁,灯具内外洁净光明,吊杆垂直,双链平行；(4）配电箱（盘、板)安装应位置正确,部件齐全,箱体开口合适,切口整齐,暗配式配电箱箱盖紧贴墙面，零线经汇流排(零线端子）连接，无绞接现象,箱体（盘、板）油漆完整，箱体内外清洁,箱盖开关机敏,箱内接线整齐,回路编号齐全、正确,管子与箱体连接有专用销紧螺母。（5） 线与器具连接应符合:1、坚固紧密,不伤芯线,压板连接时压紧无松动,螺栓连接时，在同一端子上导线不超过两根,防松垫圈等配件齐全。、开关切断相线螺口灯头相线在中心触点的端子上,同样用途的三相插座接线,相序排列全都,单相插座的接线，面对插座,右极接相线，左极接零线,单相三孔、三相四孔插座的接地（接零)线接在正上方,插座的接地(接零）线单独敷设，不与工作零线混同。、导线进入器具的绝缘爱护良好，在器具箱（盒)内的余量适当,吊链灯的引下线整齐美观。（6） 明器具及配电箱（盘）的接地（接零)支线敷设的检验和评定应依据规范进行。（7） 照明器具，配电箱（盘、板）安装允许偏差和检验方法应符合表3-5的规定。表3-5 照明器具、配电箱（盘、板)安装允许偏差项 次项 目允许偏差检验方法1盘、箱、板垂 直度箱（盘、板)体高0以下1.5吊线尺量箱(盘、板)体高50及以上32照明器具成排灯具中心线5拉线尺量3明开关，插座的底板和暗开关插座的面板并列安装高差.5尺量同一场所高差5尺量4面板垂直高差.5吊线尺量)避雷针(网)及接地装置安装工程。）接地装置的接地电阻值必需符合设计要求。)接至电气设备,器具和可拆卸的其它非带电金属部分接地(接零)的分线,必需直接与接地干线相连,严禁串连连接。7)避雷针(网）及其支持件安装应符合以下规定：（1）位置正确，固定牢靠,防腐良好,针体垂直,避雷网规格尺寸和弯曲半径正确，避雷针及支持件的制作质量符合设计要求,设有标志灯的避雷针,灯具完整,显示清楚。（2） 雷网支持件间距均匀，避雷针体垂直度偏差不大于顶端针杆的直径，螺栓连接紧密、坚固，有防振措施。8)接地(接零）线的敷设应符合下列规定:(1)平直、坚固、固定点间距均匀，跨越建筑物变形缝有补偿装置,穿墙有爱护管，油漆防腐完整。（2） 接连接的焊缝平整,饱满，无明显气孔、咬肉等缺陷，螺栓连接紧密坚固,有防松措施。（3） 雷接地引下线的爱护管，固定牢靠，断线卡设置便于检测，接触面镀锌或镀锡完整,螺栓等紧固件齐全。9)接地体安装应位置正确，连接坚固，接地体埋设深度距地面不少于米,隐蔽工程记录齐全，精确。)接地(接零)线焊接搭接长度规定和检验应符合表-6的规定:表-6接地（接零)线焊接搭接长度规定项次项 目规定数值检验方法1搭接长度扁钢b尺量检查圆钢圆钢和扁钢2扁钢搭接焊的棱边数3观看检查注：b为扁钢宽度;为圆钢直径。弱电安装工程(1)建筑弱电工程各个系统施工及验收各异,有些工程并不像建筑电气安装工程一样已具有国家颁发的工程质量评定标准，但还是有据可依，弱电各安装工程有不少相同,相近和相像之处,有不少共同之处和规律可循,因此本细则对弱电工程做一般的统一规定(对火灾及自动报警与消防把握系统，按已颁布的质量检验评定进行由当地消防部门组织验收)()弱电工程应依据设计施工图纸和设备安装使用说明书和规定进行,设备和材料的型号、规格、材质应符合设计和国家现行技术标准的规定，并有出厂合格证件。（3)线路敷设的一般规定1、电缆（线)敷设前，应做外观及导通检查,并用直流50兆欧表测量绝缘电阻，其电阻值不应小于M,当有特殊规定时，应符合其规定。2、线路应按取短途径集中敷设,横平竖直，整齐美观，不宜交叉。3、线路不要敷设在易受机械损伤，潮湿及有强磁场和强静电场干扰的区域，必要时实行爱护和屏蔽措施。4、线路与绝热的工艺设备，管道绝热层表面之间的距离应大于200,与其它工艺设备、管道表面之间的距离应大于0。5、线路的终端接线处以及经过建筑物的伸缩缝隙和沉降缝处,应留有适当的余量。6、线路不应有中间接头，当无法避开时,应在分线箱或接线盒内进行,接头宜接受压接。7、敷设线路时,不宜在砼梁、柱上凿安装孔,、线路敷设完毕，应进行校线及编号,并接第一条的规定，测量绝缘电阻,测量线路绝缘时,必需将已连接的设备及组件断开。9、在线路的终端处和地下人井处,应加标志牌，其上的字迹应清楚,不易脱落。(4)支架安装、制作支架时应将材料矫正平直，切口处不应有卷边和毛刺,制作好的支架应坚固，平正,尺寸精确。2、安装支架时,应符合下列规定：3、在金属结构上和砼构筑物的预埋件上,应接受焊接固定,、在砼上,宜接受膨胀螺栓固定,、在不允许焊接支架的金属设备,管道上,应接受U型螺栓或卡子固定。6、水平安装的线槽及爱护管用的金属支架间距宜为m,在拐弯处终端处及其它需要位置可适当削减距离,垂直安装时可适当增大间距。、电缆支架间距宜为,当电缆水平敷设时为0m,垂直敷设时为.0。线槽敷设1、制作好的线槽应平直,内部光滑，无毛刺,加工尺寸精确。2、线槽安装应横平竖直,其上部与顶棚之间应留有便于操作的空间。3、槽与槽之间、与盖之间的连接处应对合严密。4、线槽安装在工艺管架上时，宜在其侧面或上方。（注:对于高温管道，不应在其上方。、线槽有排水孔，线槽直线长度超过50m时，接受热膨胀补偿措施。电源设备的安装1、弱电工程的供电系统，应符合下列规定:2、继电器、接触器和开关应动作机敏,接触紧密，无锈蚀,损坏。3、紧固件,接线端子应完好无损，且无污物和锈蚀。4、设备的附件齐全,性能符合安装使用说明书的规定。、设备的安装应坚固,整齐美观,端子编号，用途标牌及其它标志,应完整无缺,书写正确清楚。、仪表箱内供电设备其暴露带电体相互间距离应不小于m,当无法满足时,相互间必需牢靠绝缘。、供电系统送电前,系统内全部电源设备的开关均应处于“断”的位置,并应检查熔断器的容量。弱电系统的接地(一般规定）1、弱电系统的接地,按用途分为两类:一是爱护性接地,又分为防电击接地,防雷接地,防静电接地,和防电蚀接地;二是工作接地又分为规律接地,屏蔽接地和信号接地,不同的接地有不同的要求,应按设计打算的接地施工。、当强、弱电都接受PVC管时,为避开干扰,弱电配管应尽量避开与强电配管平行敷设,若必需平行敷设时,相隔距离宜大于05m。、弱电管子内有E线时,每个接线盒都应与PE线相连。综合布线系统该系统与智能建筑物内通信系统、计算机系统、楼宇设备自控系统、电视监控系统、广播与卫星电视系统、火灾报警系统等信号及把握亲密关联。目前,该系统施工及验收尚无国家标准，但中国工程建筑标准化协会标准建筑与建筑群综合布线系统工程施工及验收规范ES9：97可作指导使用,该系统待施工合同确定后,另作要求。电梯工程的监理重点电梯作为重要的建筑设备，其总装配是在施工现场完成,电梯安装工程质量对于提高工程的整体质量水平至关重要。电梯工程施工质量验收规范是工程质量验收规范的重要组成部分。电梯在建筑物中是综合了强电、弱电、机械(液压)传动技术为一体的重要空间垂直运载工具,电梯安装工程是建筑设备安装工程的一个分部工程，分为电力驱动的曳引式或强制式电梯安装；液压电梯安装；自动扶梯、自动人行道安装等3个子分部工程，包含曳引装置;组装、电缆线路工程；轿厢、层门安装;电气装置安装；平安爱护装置；试运转等分项工程。为了保证电梯安装工程平安牢靠,便利美观,正常运行和人身平安,在电梯安装过程中，监理工程师必需坚持“质量第一”的原则，要以设计文件、施工验收规范、工程质量验评标准为依据，以质量预控为重点，对电梯安装工程全过程的人、机、料、法、环等因素进行全面的质量把握,接受检查、测量和试验手段,加强关键工序和重点部位的把握,坚持质量标准，运用标准化、程序化、规范化和科学化的管理方法,使电梯安装质量达到设计要求和有关标准、规范的规定,使承包单位全面实现工程项目合同商定的质量目标。4.工程竣工验收41工程竣工验收按以下步骤进行:工程竣工初验工程竣工核验工程竣工正式验收上述竣工验收的具体实施方法见土建工程质量监理实施细则。4.2工程竣工验收时,应审查施工单位提交的下列质量保证资料的完整性、正确性、有效性;材料和设备合格证隐蔽工程验收记录接地电阻、绝缘电阻测试记录电气设备调整、整定试验记录分项分部工程质量检验评定记录.工程竣工验收时，应按设计图纸和施工规范规定对工程进行检查,检查其系统完整性、正确性，并特殊留意线路、附件和设备布置的合理性，固定状况，内部接线规整及牢靠性,并提出下列监理意见；对本工程分部工程观感质量得分提出意见评定本分部工程的质量等级提出工程缺陷和质量整改项目、资料缺项清单4.4按整改意见和期限对施工单位的整改进行检查确认,并在确认后才能进入下一步完整、缺陷项目的整改等工作,并按确定的日期进行工程正式交接工作;给排水、消防管道、水循环、环保净化、污水处理、空调、通风、防尘、排烟、采暖、锅炉、冷却、设备安装工程监理方案.本监理实施细则适用于施工阶段下列安装工程的质量把握:室内给水管道安装工程.2室内排水管道安装工程.室外给水管道安装工程1.室外排水管道安装工程1.5给水附属设备的安装6卫生器具的安装1.7管道附件及卫生器具给水配件的安装施工预备阶段的质量把握2.审查施工单位编制的施工组织设计和施工方案中有关给排水安装工程的技术措施、劳动力、施工机具配备是否合理,符合工程的需要;2.2审查施工单位的给排水安装工程的工长是否有相应专业学问和阅历,从业施工人员是否有相应资格，特殊工种作业人员（如电焊工)应持证上岗;2.审查施工单位水电安装专业质量自检、专检制度是否健全;.帮忙业主组织好设计交底和施工图纸会审生疏施工图纸，对于图纸中存在的问题形成“监理阅图记录”;参与设计交底和图纸会审会,审查施工单位整理的图纸会审记录;3.施工过程中的质量把握3材料质量把握要点凡进场的下列工程材料应有出厂合格证无缝钢管、镀锌钢管、焊接钢管、铸铁管、塑料管、砼管等管材,阀件、水嘴、消火栓、报警阀、喷头、卫生器具、水表及其它配件等;材料进场时,应由施工单位填报材料报验单,报验单应列明材料品种规格、数量、合格证号及使用部位，并随单附上材料出厂合格证书和检验报告的复印件;监理人员在接到材料报验单后，应到现场对所进材料品种规格、数量和外观质量进行检查确认，对需要抽样复试的按规定抽查送检复验；在现场检查时,对于管材，应留意检查其材质、壁厚及均匀性,镀锌钢管应留意其镀层性质（热镀还是冷镀)及镀层均匀全都性,对于阀件,应留意检查其材质是否符合要求;阀件在安装前,应由监理人员在场进行下列抽验：一般阀件,应以每批（同牌号、同规格、同型号）数量中抽查,且不少于一个作耐压强度试验，如有漏、裂不合格时应再抽查20%,仍有不合格时应逐个检查。对于安装在主干管道上起切断作用的闭路阀件,应逐个作强度和严密性试验，强度和严密性试验的压力应为阀件出厂规定的压力。附属设备的质量把握要点凡进场的水箱、水泵、水处理等附属设备应有出厂合格证；设备进场时,应由施工单位填报施工设备进出场报审表，报验单应列明设备规格、数量、合格证号及所用部位,并随单附上设备出厂合格证的复印件;监理人员在接到施工设备进/出场报审表后，应到现场对所进设备的规格、数量和外观质量进行检查确认。3.3隐蔽工程质量把握和检查验收制度;施工单位必需对完成的隐蔽工程进行认真的自检、专检,并填写质量自检资料；在自检合格基础上,由施工单位向监理单位填报工程质量报验单，列明隐检的分项工程名称、区域范围、隐检时间等；经隐检合格的工程,由监理人员在隐蔽工程验收记录上签署意见，需返工的工程应在返工复验合格并签署意见后方可进入下一工序作业,隐蔽工程验收记录在监理人员签署后即留存一份在监理处；主要部位的隐检应通知质监和设计部门的专业人员共同进行；未经监理签证而自行隐蔽进入下一工序作业,监理人员应加以劝阻，若劝阻无效，有权发出停工令,由此造成经济损失和工期拖延由施工单位负责;对未经监理签证而隐蔽的工程,监理有权提出剥离检查,所发生的费用(包括事故处理费用）和工期拖延由施工单位负责。3.4下列工程应作隐蔽检查验收穿过地下室、水池、外墙、沉降缝的管道应预埋防水套管,隐检时应检查其套管规格、数量、止水措施、安装尺寸等；埋地管道安装后在回填土前,应进行隐检，检查其管道规格、安装尺寸、坡度、基础处理、防腐等,并按规定作水压试验或渗水试验;明敷管道在穿过墙体、基础和楼板时应协作土建预留孔洞,穿梁应予埋套管,在土建浇灌砼前应进行隐检,检查其预留孔洞、预埋套管尺寸、位置等；地下室设备层的管道应按隐检项目检验。35在工程安装过程中应进行下列检查对各明敷管道和附件的安装进行预检、抽查，检查内容包括安装位置、管径、管材、连接方式、坡度、防腐、管卡埋件及固定等;管道设备和附件在涂刷底漆前,应检查其表面灰尘、污垢、锈斑、焊渣等的清除状况；现场制作的水箱在安装前,应作盛水试验或煤油渗透试验;水箱、水泵及水处理设备的安装应在设备基础验收合格、砼强度达到以上才能进行;在水泵二次浇浆砼强度达到5%,水泵经过精校后，才可进行配管安装。3.在工程安装完毕后应进行下列检查管道和附件是否已按设计图纸和施工规范的规定施工完毕,检查其完整性、正确性;管道设备和附件在设计无要求时的防腐应符合以下规定:明装管道、设备和附件必需刷一道防锈漆，两道面漆；暗装管道、设备和附件应涂两道防锈漆;应按施工规范规定进行管道试压测试，并作好记录： 室内各类管道的试压测试按设计要求进行,设计无要求时按相关的规范进行。室外给水管道及室外铸铁排水管道的试验压力由其管材材料和工作压力不同按下表进行:水压试验压力（kf/m2)管材工作压力试验压力碳素钢管PP+5并不少于9铸铁管2PP5P5预、自应力钢筋砼管和钢筋砼管61.56P+3室外非金属排水管道应作渗水量试验。给水管道在提交验收前，应用水冲洗，直到将污物冲净为止，并作好记录；排水管道在提交验收前,应作通水试验；水泵在运转试验前，应作好泵的清洗和检查，运转试验分无负荷运转和负荷运转两步进行，负荷试运转合格后应填写试运转记录。空调、通风、排风、水循环、环保净化、污水处理、采暖、锅炉监理方案(一）、本监理实施细则适用于施工阶段下列安装工程的质量把握：1、空调风管系统安装工程;2、空调水系统安装工程；3、空调设备、附属设备和配套件的安装；、通风、防排烟安装工程;、锅炉工艺管道安装工程；6、锅炉、附属设备及其配套件的安装；7、水循环、环保净化、污水处理设备安装、材料质量把握要点:(）、凡进场的下列工程材料、阀件肯定要有同类、同批出厂合格证,同时依据供料状况,检查清点其产品材质、品名、规格、数量是否与材料、阀件合格证相符。主要材料：镀锌钢管、无缝钢管、镀锌钢板、钢板、支架用角钢、槽钢、元钢等。主要阀件：风管防火阀、防火排烟阀、对开式多叶调整阀、微穿孔板消声器、电动蝶阀、静压箱、双位或电动二通阀、电磁阀、减压器、水过滤器、平安阀、排污阀、柱塞阀等。(2)、材料、阀件进场时,施工单位应填报材料、阀件报验单报验应列明材料或阀件品种、规格、数量、合格证号及使用部位，并随单附上材料或阀件出厂合格证书和检验报告复印件。()、监理人员在接到材料(或阀件）报验单后，应到现场对全部进场的材料(或阀件)的品种、规格、数量和外观进行查验确认,对需要抽样复试的送检复验。（4)、对进入现场的平安阀，应由施工单位送到具有检验资格的单位进行复检，进行强度、严密性的试验和平安阀的定压，并由试验单位出具试验报告,施工单位将其复印件报监理备查。()、对进入现场的管材,应留意检查其材质、壁厚及均匀性、椭圆度，镀锌钢管是热镀锌还是冷镀锌以及镀锌层的均匀全都性,对伐件应留意检查其材质是否符合要求,平整度、几何尺寸是否符合质量标准规定。(6)、阀件在安装前,应由监理人员在场进行下列抽验: )、一般阀件水阀应以每批同牌号、同规格、同型号数量中抽查10%，且不少于一个作耐压强度试验，如有漏、裂不合格时应再抽查20，仍不合格时应逐个检查。 2)、对于安装在主干管道上起切断作用的闭路伐件,应逐个作强度和严密性试验，强度和严密性试验、压力为系统工作压力的12倍,且不小于0.6mpa。 ）、对于安装在热水锅炉上的主汽阀和排污阀，应逐个进行强度和严密性的试验,强度和严密性的试验压力为锅炉额定压力的1.25倍。、设备、附属设备质量把握要点： (1)、凡进场的空调送、回风设备、制冷设备、锅炉安装设备及其附属设备均应有出厂合格证。 (2)、设备进场时,应由施工单位填报设备报验单或附属设备报验单，报验单应列明设备装箱号、设备名称、规格、数量、装箱清单复印件,合格证号及所用部位，并随单附上设备出厂合格证的复印件。 （3)、监理人员在接到设备报验单或附属设备报验单后,应到现场对所进设备品种、规格、数量和外观进行检查确认,需要抽查复试的设备和附属设备进行抽检。 （)、对于卧式暗装风机盘管空调器,应以每批同牌号、同规格、同型号数量中抽检0%,且不少于一台强度和严密性的试验，检查表冷器和接头，如有漏、裂现象不合格时再抽查20%，仍不合格时应逐台检查。通过对强度、严密性试验合格的风机盘管空调器,再进行三速运转的试验，每台运转时间不少于一小时,主要检查噪声和温升是否符合规定。3、施工工艺过程中质量把握要点；坚持上道工序不经检验不准进行下道工序的原则,检验合格后监理人员签署认可才能进行下道工序。未经检验而进行下道工序作业时,监理人员应加以劝阻，若劝阻无效时,监理人员有权下达停工指令。 （)、空调风管系统安装工程监理： 施工单位对空调风管系统安装工程,应按各道工序号编制出各工序施工技术实施方案,监理人员可按下面空调风管系统安装工程监理流程图进行各道工序的检验。 (2)、空调水系统安装工程监理: 施工单位同样对空调水系统安装工程,也应按各道工序号编制施工技术方案，特殊对焊接下道方面。监理人员仍按空调水系统安装工程监理流程图进行各道工序的检验。(3)、冷冻机房供、回水、冷却水系统安装工程监理,可参照空调水系统安装工程监理流程图进行，但施工单位必需对此系统的管道焊接，使用弯头的尺半径,焊接法兰盘的选用,均要有技术质量把握措施。 （4)、锅炉房软水系
