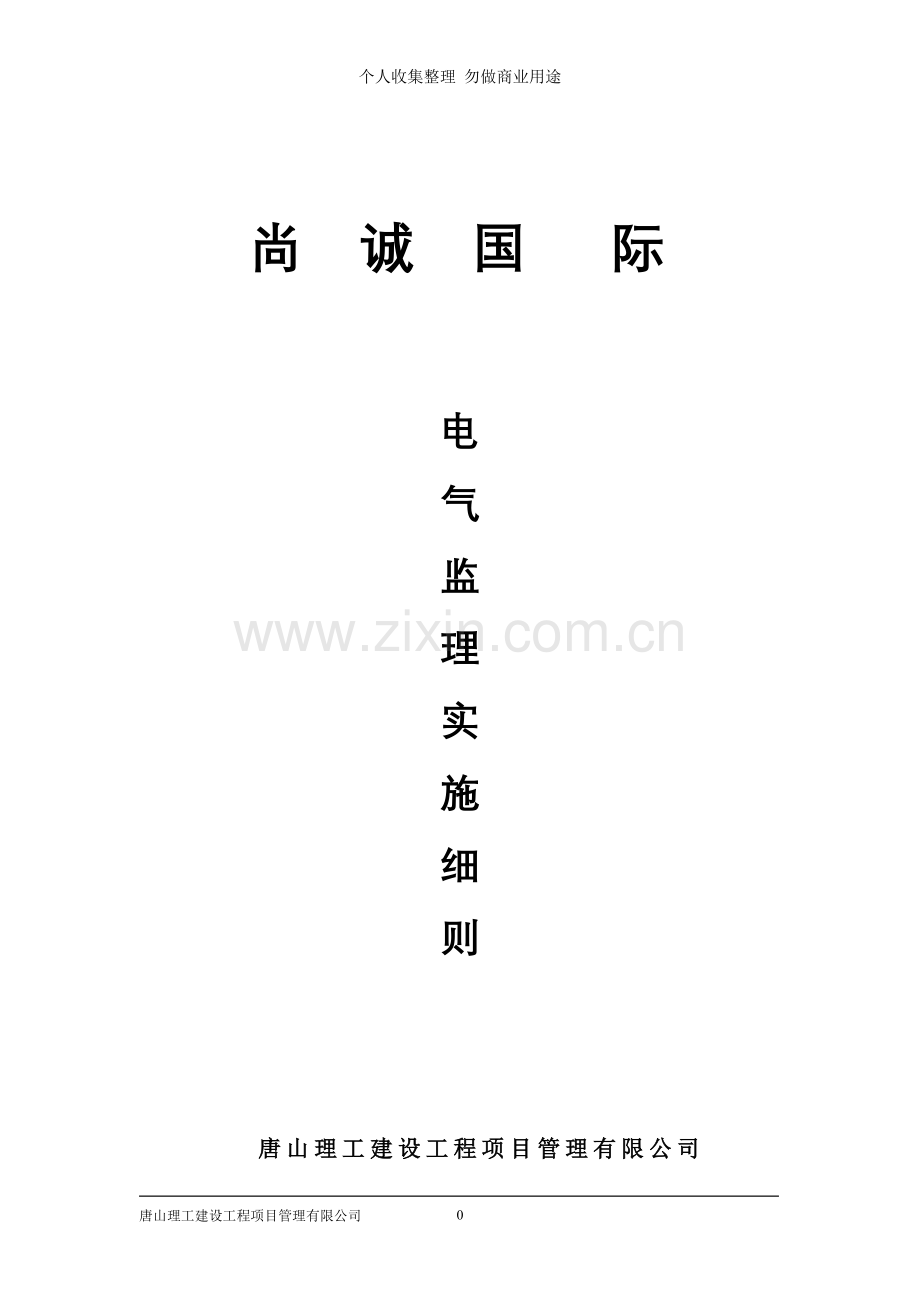

尚 诚 国 际

电
气
监
理
实
施
细
则

　　　　唐山理工建设工程项目管理有限公司

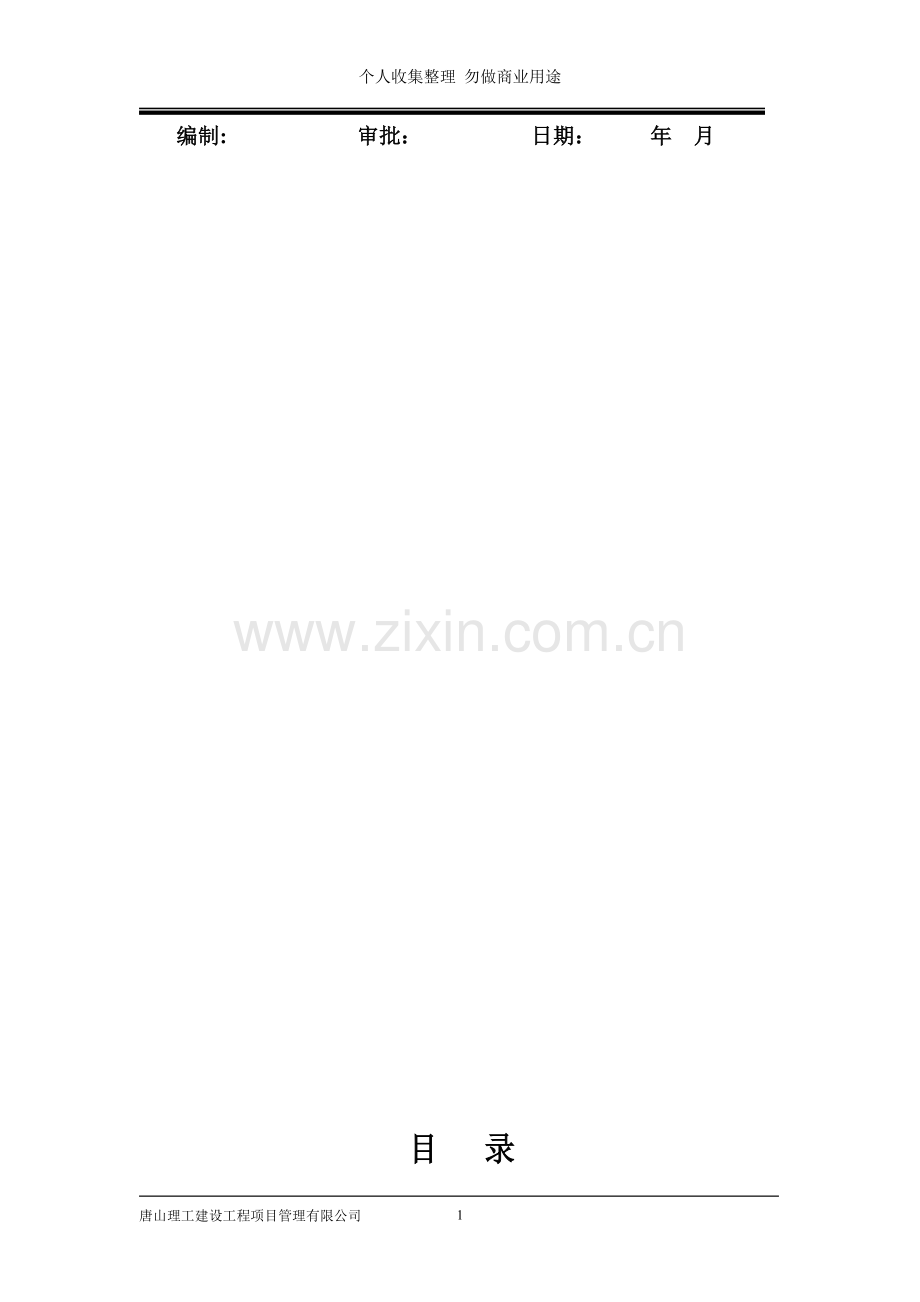

编制:　　　　　　审批：　　　　　日期： 年 月

目 录

第一部分：民用建筑常规电器安装的监理
一、工程概况 二、监理依据

三、工程质量监理控制内容 四、监理工作要点

第二部分：强电工程
一、工程基本情况和要求 二、室内配线工程控制

三、低压配电箱的安装监理 四、电力电缆的安装监理

五、电器设备调试的质量控制

第三部分：弱电工程
一、工程基本情况和要求 二、综合布线工程监理

三、工程电器测试监理 四、工程验收质量控制

电气安装工程监理实施细则

第一部分:民用建筑常规电器安装的监理
一、工程概况：
工程名称
唐山市尙诚国际
工程地点
唐山市新华西道北侧、大理路东侧
建设单位
唐山诚成房地产开发有限公司
设计单位
大连建筑设计研究院有限公司
勘探单位
唐山规划建筑设计研究院
监理单位
唐山理工建设工程项目管理有限公司
承包单位
南通达欣工程股份有限公司
计划开工日期
2012年7月1日
计划竣工日期
2014年5月1日
质量目标
质量等级为合格
合同价款
300，000,000元（人民币）
占地面积
23549㎡
总建筑面积
184617。65㎡
层数
地下三层，地上六层
结构类型
框架
1。电气进户采用低压电缆，配电系统接地形式为TN—C—S制。
2。室内管线为BV型铜芯聚氯乙烯绝缘电线，穿阻燃型半硬塑料管，开关、插座暗装,照明一般采用荧光灯或其它节能灯。
3.弱电设计有线电视与城市有线连接，宽带网系统施工进行管线预埋预留。
二、监理依据：
1. GB50303—2002 《 建筑电气工程施工质量验收规范》
2. GB50300—2001《建筑工程施工单位质量验收统一标准》
3.业主提供的施工图设计文件
4。设计单位提供的设计变更通知单
5.经业主、监理单位审核认定的施工组织设计和施工 方案
6。GBJ301—88《建筑工程质量检验评定标准》
7.强制性标准条文
8。其他国家现行的法律、法规、规程、规范和统一检验评定标准》
三、工程质量监理控制内容：
（一).电气施工前的准备
1.电气施工人员应按要求持证上岗，安装和调试所用的计量器具检定合格。
2。电气工程的安装施工与调试须制订施工方案,并经施工单位技术负责人审批.
3。电气安装施工组织机构按照要求落实，在施工前做好技术和安全交底。
(二）.电气材料质量控制
1.电气施工所用的材料、成品、半成品和设备在进场时,应有合格证及质量证明文件,进口产品必须有中文标示和中文合格证及质量证明文件，发现有问题或有争议时，应当抽取样本，送到有资质的试验室，必须符合有关标准的规定方可使用。
2.材料进场时,必须通知监理单位专业监理工程师现场实查验收，首先应检查出场质量证明文件，与实物对照检查，核实无误后，准予进场。
3。进口产品、设备进场时，还须有商检部门证明资料，中文标示符合规定要求。
4.认真建立健全材料台帐制度，做到每进一批即时按实归入台帐，并由建设单位和监理单位相关负责人签字认可.
（三)。施工过程质量控制标准
1.施工前，应认真检查所用材料，符合标准要求，方准予下料加工，投入生产使用。
2。在砌体施工中,导管施工应采取预埋的方法,与土建施工配合，金属导管的接头、弯头应做套管焊接，严禁对口熔焊，非金属导管应粘接，做弯头时应避免管子变形。
3.在砌体上剔槽埋设时，导管的保护层厚度要大于15mm，抹面时采用M10水泥砂浆.
4。埋设在混凝土内的导管，应采用中型以上的导管，依图纸尽量避免转弯，固定后检查是否有变形，连接处是否封闭严密,在混凝土浇注施工时要再次检查导管排放。
5.金属导管的内外壁要进行防腐处理，在混凝土内的金属导管可只做内壁防腐.
6.电线施工前，应先完成导管与配电箱、配电柜的的连接，将导管内的异物清理干净，钢管要检查接地连接并加护口，才能穿入电线.
7。不同回路的电线要分别穿于不同的导管之中,单相或三相的交流单芯电缆,不得单独穿于钢导管之中。
8.同一单位工程所穿的电线绝缘层颜色应当选择一致，地线用黄绿相间,零线用淡兰色，相线用黄（A）、绿（B)、红（C）。
9.配电箱的安装必须要有可靠的接地或接零，箱内配线
应整齐无绞接，同一端子上导线连接不多于2根，箱内开关动作灵活，带有漏电保护的回路，漏电保护装置动作电流应不大于30mΑ，动作时间不大于0.1s，电线、电缆的回路标记应清晰，编号准确箱体开孔应与导管适配。
10。配电箱的安装必须要有可靠的接地或接零，箱内配线
应整齐无绞接，同一端子上导线连接不多于2根，箱内开关动作灵活，带有漏电保护的回路,漏电保护装置动作电流应不大于30mΑ，动作时间不大于0.1s，电线、电缆的回路标记应清晰,编号准确箱体开孔应与导管适配。
11。灯具的安装应符合以下要求：
(1)。灯具自重大于3Kg时，应固定在螺栓或预埋件上。
（2).软线吊灯一般采用软电线吊装，当灯重大于0。5Kg时应加装吊链，使电线不受力。
（3)。每个灯具固定用螺钉应不少于2个。
（4)。灯具的安装高度应符合设计要求.
(5).灯具的绝缘外壳应当不破损,无漏电，带开关的灯具，开关部位应无裸露的金属.
(6）.软线与灯具连接时，应当搪锡压线，螺口灯相线接于中间端子。
12。插座的安装应符合以下要求：
（1).单相两孔插座，右孔或上孔为相线;单相三孔插座，右孔为相线，左孔为零线。
（2).单相三孔、三相四孔插座接地接在上孔，接地与接零不能直接。
（3).接地与接零在插座间不能串联连接.
（4）.卫生间等潮湿场所应采用密封的保护型插座，安装高度不低于1.5m。
(5).同一房间插座安装高度一致。
13。开关的安装应符合以下要求：
(1)。同一单位工程的开关应采用同一系列产品，开关通断位置一致，操作灵活可靠。
（2）.开关必须控制相线，安装于易操作之处。
（3）。开关边缘距门框边缘的距离为0。15—0。2 m，高度应符合设计要求.
（4)。暗装开关面板应紧贴墙面，安装牢固，表面无破损，饰物齐全。
14。接地装置的安装材料应采用热浸镀锌处理,搭接焊接，焊口防腐处理,在地面以上按设计要求设置测试点，测试接地装置的接地电阻值必须符合设计要求.
15。弱电系统的施工应当参考以上的施工要求。
(四）、电气工程施工完毕后，须对所有系统进行以下测试并记录:
1.电气设备、电线调整试验记录.
2。各系统绝缘电阻测试记录。
3.单位工程接地电阻测试记录。
4.漏电保护装置动作测试记录。
5.空载试运行与负荷试运行测试记录。
(五）、测试完毕后，按照划分的检验批进行检查，合格后，再进行电气分部工程的验收。
四、监理工作要点：
1。各种管线在施工时由于在前期需要配合土建施工,应当注意施工中的管道预埋工作，作到不漏放，不破损,开关盒、接线盒、插座盒位置正确。
2。穿线后，要求施工单位对每个回路进行绝缘电阻测试，使之符合要求。
3.调试运行时,要注意负荷试验情况及单位工程接地电阻测试情况.
4.电气工种操作属特殊作业，应随时提醒施工单位作好安全工作及交底.

第二部分：强电工程

一、 工程基本情况和要求：
大润发用电引自低压配电室。华晨影院、百货、商场的直燃机房单独引自箱变桥架敷设。住宅强电入户为树干型接入。

二、室内配线工程监理控制
(一）配线要求：
1． 导线和配线方式的选择，通常根据周围环境的特征，以及安全要求等因素决定,见表:
配线方式及导线适用范围
环境特征
配线方式
常用导线
干燥环境
穿管明敷或暗敷
BLV、BLVV、BLXF、BLX、BV
潮湿和特别潮湿的环境
穿PVC管，钢管明敷或暗敷
BLV、BLXF 、BIX、BV
多尘环境（不包括火灾爆炸危险尘埃）
穿管明敷或暗敷
BLV、BLVV、BLXF、BLX、BV、BVV

配线方式及导线适用范围
环境特征
配线方式
常用导线
有腐蚀性的环境
穿PVC管明敷或暗敷
BLV、BLVV、BVV、BV
有火灾危险的的环境
穿钢管明敷或暗敷
BLV、BLX 、
有爆炸危险环境
穿管明敷或暗敷
BX、BV

2．使用的导线其额定电压应大于线路工作电压，明线敷设的导线应采用塑料或橡皮绝缘导线,导线的最小截面和敷设距离应符合下表的规定
室内明线敷设导线的最小截面和距离
配线方式
绝缘导线最小截面mm2
敷设距离
绝缘导线截面mm2
前后支持物间
最大距离
（m）
线间最小的距离（mm）
与地面最小距离m
铜蕊
铝蕊
铜芯
铝芯
水平
敷设
垂直敷设
资夹板配线
1.0
1.5
1-2。5
1—2。5
0.6

2。0
1.3
4-10
4-10
0.8

瓷瓶

配线
2。5
4。0

4。0
6。0吊灯为3
100
2.0
1.3
2。5及以上
6。0及以上
10吊灯为3
150
护套线配线
1。0
1.5

0。2

0.15
0。15

3．为确保安全、室内电气管线和配电设备与其他管道，设备间的最小距离应符合下表。
室内电气管线和配电设备与其他管道设备间的最小距离（m)
类别
管道与设备名称
管内导线
明线绝缘导线
配电设备

煤气管
0.1
1.0
1。5
蒸气管
上1.0/下0.5
上1.0下0.5
0。5
暖水管
上0.3.下0.2
上0。3下0。2
0。1
通风管

0。1
0.1
上下水管

0。1
0.1
工艺设备

煤气管
0 。1
0.3

蒸气管
0。3
0.3

暖水管
0。1
0.1

通风管

0。1

上下水管

0。1

工艺设备

表中有两个数字者，分子数字为电气管线敷设在管道上面的距离分母数字为电气管线敷设在管道下面的距离。施工时,如不能满足上表所到距离，则应如下措施：
(1）电气管线与蒸气管线不能保持上表所规定的距离时，可在蒸气管外以隔热层,这样平行净距可减至200 mm；交叉距离只需考虑施工维护方便。
（2）电气线管与暖水管不能保持上表所规定的距离时，可在暖水管外设隔热层。
4．配电时，应尽量避免导线有接关,若必须接头时,应采用压接或焊接。但穿在管内的导线，在任何情况下都不能有接头。必要时，可把接头放在接线盒或灯头盒内。
5．当导线穿过楼板时，应装设钢管套加以保护，钢管长度从离楼板面2m 高处，到楼板下出口处为止。
6．导线穿墙要用瓷管保护，瓷管两端出线口，伸出墙面的距离不小于10mm，除穿向室外的瓷管应一线一根瓷管外，同一回路数几根导线可以穿在一根瓷管内,但管内导线的总面积（包括外绝缘层）不应超过管内总面积的40%.
7．当导线通过建筑物伸缩处，导线敷设应稍有松弛，对于钢管配线，应设补偿盒子，以适应建筑物收伸缩性。
8．当导线互相交叉时，为避免碰线，在每根导线上应套以塑料管或其中绝缘管，并将套管固定、不使其移动.
（二)配线工序
1．按施工图纸确定灯具、插座、开关、配电箱、和起动设备等的位置。
2．沿建筑物确定导线敷设的路径及穿过墙壁或楼板的位置。
3．在土建未抹灰前,将配线所有的固定点打好眼，预埋件或膨胀螺栓的套筒。
4．敷设导线。
5．导线连接，分支和封端，并将导线出线端与灯具，插座，开关，配电箱等设备连接.
(三）注意事项
1．穿管导线的绝缘强度不低于500V,导线最小截面规定为铜芯线1mm2，铝芯线2.5mm2。
2．线管内导线不准有接头,也不准穿入绝缘破换后经过包缠恢复绝缘的导线。
3．管内导线（包括绝缘层）的总截面不应大于管子有效截面的40%；不同电压和不同回路的导线或不同电度表的导线不得穿在同一根线管内，但一台电动机包括控制和信号回路的所有导线，同一台设备的多台电动机的线路,供电电压在65V及以下时及同类照明的几个回路等 ，允许穿在同一根线管内。
4．除直流回路导线和接地线外, 不得在钢管内穿单根导线。
5．线管转弯时,应采用弯曲线管的方法，尽量少用制成品月亮弯，以免造成管口连接处过多。
6．线管线路,应尽可能少转角或弯曲,因转角过多，穿线越困难。为便于穿线，规定线管超过下列长度，必须加装接线盒。
（1)无弯曲转角时，不超过45m
（2）有一个弯曲转角时，不超过30m
（3）有二个弯曲转角时，不超过20m
(4）有三个弯曲转角时，不超过 12m
7．在混凝土内暗线敷设的线管，必须使用壁厚为2mm线管；当线管的外径如果超过混凝土厚度的1/3时，不准将电线管埋在混凝土内,以免影响混凝土的强度.
(四）连接与封端
（1)线头与接线桩面的连接,对于10mm2以下的单股铜，铝芯导线，可直接将芯线的线头与电器的接线桩连接。
（2）导线的封端,对于导线截面大于10 mm2的多股铜、铝芯导线，一般都必须用接线端子对导线端头进行封端，再由接线端子与电器设备相连。
（A)铜芯导线的封端.焊封端:剥掉铜芯导线端部的绝缘层，除去芯线表面和接线端子内壁的氧化膜，涂以无酸焊锡膏。用一根粗铁丝系住铜接线端子，使插线孔口朝上并放到火里加热。把锡条插在铜接线端子的插线孔内，使受热后熔解底孔内.把芯线的端部插入端子的插线孔内，上下插拉几次后把芯线插到孔底;平稳而缓慢地把粗铁丝和接线端子浸到冷水里。使液态锡疑固，芯线焊牢.用锉刀把铜线端子表面的焊锡除去用砂布打光后包上绝缘带即可与电器接线桩连接，用压钳封端。
（B）铝芯导线的封端.铝芯导线一般采用铝接线端子压接法进行封端。
（五)竣工检查及试验
1。室内配线的竣工检查
①检查工程施工与设计是否合格。
②工程材料和电器设备是否良好。
③施工方法是否恰当,质量标准是否符合各项规定。
④检查可能发生危险的处所。
⑤配线的连接处是否采取合理的连接方法、是否作到可靠连接。
⑥配线和各种管路的距离是否符合安全规定，和建筑物的距离是否符合标准。
⑦配线穿墙的瓷管是否移动，各连接触点接触是否良好。
⑧电线管的接头及端头所装的护线箍是否有脱离的危险。
⑨所装设的电器和电阻器装置的容量是否合格。
2.竣工后的试验
（1)导线绝缘电阻的测试。
A。测试前应先断开熔断器，用电设备、电器和仪表，在相邻的两个熔断器间或在最未一个熔断后面、导线对地或两根导线间绝缘电阻不应小于0.5MΩ。
B。配电装置每一段的绝缘电阻值应不小于0。5MΩ。电压24V以下设备、应使用电压不超过500V的摇表。
C。二次回路的绝缘电阻测量：
（A)直流小母线和控制盘的电压小母线,在断开所有其他联接支路时不小于1MΩ。
（B）二次回路的图一支路和开关,隔离开关操作机构的电源回路，应不小于1MΩ.
（C)接在主电源回路上的操作回路，保护回路和500—1000 V的直流发电机的励磁回路，不应小于1MΩ.
（D)在较潮湿的地方，第B、C两项的绝缘电阻允许降低到0.5MΩ.
D.高压开关可动部分的绝缘电阻应用2500V以上摇表测定;当额定电压为3—15KV时，绝缘电阻应在1000MΩ以上；额定电压为20—220KV时，绝缘电阻应在3000MΩ以上。
（2）交流耐压试验
A。电流互感器、电压互感器和开关的交流耐压试验必须合下表
电流、电压互感器及开关耐压试验标准
额定电压KV
3
6
10
15
20
35
试验电压KV
22
28
38
49
60
85
B.二次回路的交流耐压试验标准为KV
C.电压为1KV以下配电装置、交流耐压试验标准为1KV。
D.动力和照明配线，当导线的绝缘电阻的数值小于0.5MΩ.应进行交流耐压试验，试验电压为1KV。
三、低压配电箱的安装监理
1、低压配电箱的安装高度，除施工图中有特殊要求外、暗装时底口距地面为1。4m；明装时为1.2m，但明装电变表应为1.8m。
2、在240mm厚的墙内,暗装配电箱时,其后壁用10mm 厚石棉板及直径为2 mm的铅丝、孔洞为10mm铅丝网钉牢,再用1：2水泥砂浆抹好防开裂。
3、配电箱外壁与墙有接触的部分均需涂防腐油，箱内壁及板面均涂灰色油漆两道。铁制配电箱应先涂樟丹油再涂油漆.
4、配电盘上装有计量仪表，互感器时，二次侧的导线使用截面不小于 1.5mm2的铜芯导线。
5、盘后导线应按相位颜色套上塑料套管，A相用黄色，B相用绿色，C相用红色，零线用黑色。
6、导线穿过盘面或箱体时，木盘需套瓷管头,铁盘需装橡胶护围。
7、配电箱上的刀开关，熔断器等设备，上端接电源，下端接负荷.横装的插入熔断器应从面对配电盘的左侧接电源，右侧接负荷
8、零线系统中的重复接地应作在灰引入线处， 在未端配电盘处也应作重复按地.
9、零母线在配电盘上不得串接。零线端子板上分支路排列需与相应的熔断对应,面对配电盘从左到右编排1、2、3……………
四、电力电缆的敷设监理
1、电缆敷设顺序
（1）检查电缆、电缆敷设前应仔细核对电缆型号，规格是否符合设计要求，电缆有无损伤，并检测电缆的绝缘电阻和进行直流耐压试验。
(2）敷设电缆，首先把运到现场的电缆进行核算，确立电缆中间接头的地方，按线路的具体情况配置长度。在核算时注意不要把接头放在建筑物大门口及其他管道交叉处,建筑物大门口及其他管道交叉的地方。数条电缆平行敷设时、电缆接头的位置应互相错开敷设。应先敷设规格最大的电缆，而后按规格大小依次敷设。高压电缆与低压电缆交叉敷设时，高压电缆要放在低压电缆下面，其距离不小于500mm，电缆与各种管道、铁路等的间隔距离，电缆相互距离应符合表:
电力电缆与其它设施的最小允许距离（m）
项 目
最小距离
直埋电缆的埋设深度
一般情况
0。7
机耕农田
1.0
电缆与各种设备接
穿越路面
1.0
离建筑物基础
0.6
与排水沟底的交叉
0.5
与热力管道接近
2。0
与热力管道交叉
0.5
与其它管道接近或交叉
0.5
电缆互相间距
平行接近时
0。1
交叉接近时
0.5
电缆明装时
的支持间距
铅包电缆垂直装置时
1。5
其它各类电缆垂直装置时
2.0
各种电缆水平装置时
1。0
电缆接头的地方，两端应留有1。5m，以备检验时如果发现受潮要截去一段。电缆引入建筑物和中间接头两端也应留有余量，以便故障时修理备用。
电缆引入建筑物应穿在保护管中，管口用麻带填满，并用沥青或粘土封口，防止水分渗入。
各种电缆转弯时的曲率半径应符合下表：

各种电缆弯曲时的曲率半径
电缆品种
曲率半径为电缆外径的倍数
橡皮绝缘（橡套)电缆（）
橡皮绝缘（橡套）电缆(）
塑料护套电缆
10
6
8
电缆敷设完毕后，应沿全线路进行正理，然后在电缆上覆盖100mm厚的细砂土，盖上电缆盖板，并每隔20m左右及终端，转弯处竖电缆林志牌。最后对电缆沟覆土要高出地面200mm左右,以备松土沉陷。
2、电力电缆的连接
（1）电缆终端的芯线、应有明显的相位色标（黄、绿、红）.
(2)电缆终端头和电缆中间接头不宜在雨天和风雨天施工，也不应在湿度较高的环境中施工.
（3）制作电缆终端头和电缆中间接头时，凡已受潮的电缆不得使用。
（4）电缆终端出线带电裸露部分相间和对地距离如下：
户 内
1-3 kv
6kv
10kv
≥75mm
≥75mm
≥125mm
（5）电缆连接应一次连接做完为止。
（6）电缆头外壳，铅色及钢带均应可靠接地。
3、电缆终端头的制作要求。
（1）密封可靠，在运行中当负荷增加或发生短路时，电缆被加热膨胀，向外形成冲击压力，电缆终端头应能经变化压力而不发生昌油等现象。
（2）绝缘性好.
(3）机械强度高。
4、电力电缆的试验
为了检验，判断电缆在施工中是否遭受绝缘损伤或性能发生变化，及时地发现隐藏的缺陷，以确保电力系统正常运行、对于电缆工程必须进行必要的检查和试验工作。
电力电缆的试验主要包括：绝缘电阻测定、耐压试验等。
（1）绝缘电阻测定。
其作用主要是检测电缆受潮、脏污或局部缺陷。用摇表检测绝缘电阻的步骤和接线如下：
A.拆除被测电缆的电源和一切对外连接，同时将被测电缆的芯线全部接地、并放电二分钟。
B.擦去电缆终端头表面的污垢。
C.确定摇表的规格，对工作电压1000v 及以下的电缆使用1000v摇表。1000v以上的电缆采用2500v摇表.
D。接线方式，在测三芯电缆时，其他两相和铅色一同接地,如果被测电缆可能由于表面泄漏而引起测量误差时、应连接保护环。
E。摇动摇表到额定转速（约每分钟120转）绝缘电阻应是摇表一分钟以后电阻值稳定时的读数。测量时摇表转速不应低于额定转速的80%。
F.电缆的一根芯线测试完毕后，经充分放电,再按同样方法分别检测其他各芯线.
电缆的绝缘电阻应符合下表：
电缆长度为250m的绝缘电阻值
电缆额定电压（kv）
1及以下
3及以下
6—10
20-35
绝缘电阻(MΩ)
10
200
400
600
注:①电缆长度在250m 以下时，其绝缘电阻值不必换算。
②电缆长度在250m以上时，其绝缘电阻值按长度比例换算.
5、电缆线路工程保证项目
(1)电缆绝缘电阻必须符合施工规范规定.
检查数量：全数检查。
检验方法：检查试验记录。
(2）电缆敷设必须符合以下规定
电缆严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷；直埋敷设时，严禁在管道的上面或下面平行敷设。
检查数量：全数检查。
检验方法：观察方法：观察检查和检查隐蔽工程记录。
（3）电缆终端头和电缆接头的制作，安装必须符合下列规定。
A。封闭严密,填料灌注饱满，无气泡、无渗油现象；芯线连接紧密，绝缘带色扎密，防潮涂料涂刷均匀；封铅表面光滑，无砂眼和裂纹。
B。交联聚乙烯电缆头的半导体带，屏蔽带色缠不超越应力锥中间最大处,锥体坡度匀称、表面光滑。
C。电缆头安装、固定牢靠、相序正确，直埋电缆接头保护措施完正，标志准确清晰。
检查数量：按不同类别的电缆头各抽查10%,但不少于5个。
检验方法：观察检查和检查安装记录.
6、电缆线路工程基本项目
(1）电缆支，托架安装应符合以下规定
合格：位置正确，连接可靠，固定牢靠、油漆完正，在转弯处能托住电缆平滑均匀的过渡,托架加盖部分盖板齐全。
优良:在合格基础上，间距均匀，排列正齐，横平竖直、油漆色泽均匀。
检查数量按不同敷设方式,场所各抽查5处。
（2)电缆保护管安装应符合以下规定:
合格：管口光滑，无毛刺,固定牢靠，防腐良好。弯曲处无弯扁现象，其弯曲半径不小于电缆的最小允许弯曲半径；出入地沟、隧道和建筑物的保护管口封闭严密。
优良：在合格基础上,弯曲处无明显的折皱和不平；出入地沟隧道和建筑物，保护管坡向及坡度正确.明设部分横平竖直,成排敷设的排列正齐.
检查数量：按不同敷设方式，场所各抽查5处.
检验方法：观察检查.
(3)电缆敷设应符合以下规定：
A.坐标和标高正确，排列正齐,标志桩、标志牌设置准确；有防火燃，隔热和防腐蚀要求的电缆保护措施完整。
B.在支架上敷设时,固定可靠，同一侧支架上的电缆排列顺序正确，控制电缆应放在电力电缆的下面，1kv及其以下的电力电缆应放在1kv以上电力电缆的下面；直埋电缆的埋设深度、回填土要求、保护措施以及电缆间和电缆与地下管网间平行或交叉的最小距离均应符合施工规范规定。
优良:在合格基础上,电缆转弯和分支处不紊乱,走向正齐清楚；电缆标志桩、标志牌清晰齐全；直埋电缆的隐蔽工程记录及简图齐全、准确。
检查数量:按不同敷设方式各抽查5处。
检查方法：观察检查和检查隐蔽工程记录及简图。
C。电缆及其支,托架和保护管接地（接零）
电气设备、器具和带电金属部件的接地（接零)支线敷设应符合以下规定：
合格：连接紧密，牢固，接地（接零）线截面选用正确，需防腐的部分涂漆均匀无遗漏。
优良：在合格基础上，线路走向合理，色标准确、涂刷后不污染设备和建筑物。
检查数量：抽查5处
检验方法：观察检查
五、电气设备调试的质量控制
1、调试前准备工作
(1)A.检查接线是否正确。B。接线是否牢固可靠。C.电机接线盒人/△要求接线是否有误。
（2)绝缘检查
低压部分，用500v摇表对交流电机，电器无件、线路进行绝缘电阻测量，一般不应小于1MΩ（低于0。5mΩ不能送电）测量时应将电房容器半导体元件等不能承受摇表输出电压的元件从线路中终断或短接。
（3）对于不能反向运转的机械设备则应与有关工程配合将电机与设备分离开，待电机转向校正后再连接位动装置。
（4）有调速器装置的应把调速器手柄扳到最低速位置。
(5)有主令控制器和凸输控制器装置的，均应将手柄扳到零位。例如消防泵转换开关应置于手动位置。
2、通电试车和调正.
合上总电源开关,观察配电柜内、电压表、电流表、信号灯等指挥元件是否正常。如无异常情况，可将主电路断开，接通控制电路电源进行空操作并检查下述各项动作是否正确.
（1）检查电器元件是否按要求动作，动作是否灵活,有否机械卡阻，有否过大的噪声，线圈是否过热.
(2)对某些不能多次动作的电器元件，如油断路器,快速开关,大容量自动开关的合闸线圈等，当需要对这些电器进行空操作试车时，应将其线圈端断开，先用手操作，使其合闸,检查合闸机构是否灵活，如发现含闸机构有故障,应排除故障后再进行通电操作。
空操作试车正常后，可接通电路对电动机进行空载试验.观察电动机运转是否正常,并校正各电动机应符合前头所指示的方向，然后连接设备试验设备空载情况下工作情况，准确调正好；热继电器过主流继电器，欠电压继电器,电压继电器等保护参数。
3、带负载试车
（1)带负载试车时，均应有机修钳工和操作工人配合.
(2）送电时，应先送主电路、再送控制回路，在按下控制按钮后,应注意观察电机的起动旋转方向是否正常,如有异常状况，应立即停车检查原因，停车时应先断开控制电路电源再断开主电路电源。
第三部分:弱电工程
一、 工程基本情况和要求：
住宅部分弱电200×100金属线槽竖井内敷设，分别在6、16、27层设置电话网络分光箱.门禁对讲主机及电源设置在每单元一层.暖表数据远传系统数据采集箱设置在—1暖井内，TV主信号放大器分别设置在5、15、26层弱电竖井内。消防联动接驳楼顶电梯机房和正压风机，本楼一层大润发消防控制室设置有集中式火灾报警器，并设置有消防广播及监控系统。百货网络机房和监控机房设置在2F,商城网络机房设置在3F,监控机房设置在1F,商城和百货合用1F消防监控机房。
二、综合布线工程监理
（一)施工前的环境检查
在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备条件方可开工。
（二）施工前的器材检验
施工前，应对工程所用缆线器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。
（三）设备安装
1、机架安装要求：
(1)机架安装完毕后,水平、垂直度应符合厂家规定.如无厂家规定时，垂直度偏差不应大于3mm。
(2）安装机架面板，架前应留有1。5m空间，机架背面离墙距离应大于0。8m，以便于安装和施工。
(3)壁挂式机柜底距地面宜为300～800mm.
2、配线设备机架安装要求：
（1)采用下走线方式时，架底位置应与电缆上线孔相对应。
（2）各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。
（3）接线端子各种标志应齐全。
(4）交接箱或暗线箱宜暗设在墙体内。预留墙洞安装，箱底高出地面宜为500～1000mm。
3、各类接线模块安装要求：
（1）模块设备应完整，安装就位，标志齐全。
（2）安装螺丝必须拧紧,面板应保持在一个水平面上。
4、信息插座安装要求：
（1)安装在活动地板或地面上，应固定在接线盒内，插座面板有直立和水平等形式；接线盒盖可开启,并应严密防水,防尘。接线盒盖面应与地面齐平.
（2）安装在墙体上，宜高出地面300mm，如地面采用活动地板时,应加上活动地板内净高尺寸。
（3）信息插座应有标签，以颜色、图形、文字表示所按终端设备类型。
5、电缆桥及线槽安装要求：
（1）桥架及线槽的安装位置应符合施工图规定，左右偏差不应超过50mm。
（2)桥架及线槽水平度每米偏差不应超过2mm.
(3）垂直桥架及线槽应与地面保持垂直，并无倾斜现象，垂直度偏差不应超过3mm。
(4)两线槽并按处水平度偏差不应超过2mm。
（5)吊架安装应保持垂直、整齐牢固、无歪斜现象.
(四）缆线敷设一般应符合下列要求：
1、缆线布放前应核对规格、程式、路由及位置与设计规定相符。
2、缆线的布放应平直，不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤。
3、缆线在布放两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。
4、电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。各缆线间的最小净距应符合设计要求。
5、缆线布放时应有冗余。在交接间、设备间对绞电缆预留角度一般为3-6m，工作区为0。3—0。6m；光缆在设备端预留长度一般为5—10m。有特殊要求的应按设计要求预留长度。
6、缆线的弯曲半径应条例下列规定:
(1）非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍,在施工过程中应至少为8倍。
(2）屏蔽对绞电缆弯曲半径应至少为电缆外径的6~10倍。
(3）主干对绞电缆的弯曲半径应至少为电缆外径的10倍。
(4）光缆的弯曲半径应至少为光缆外径的15倍,在施工过程中应至少为20倍。
7、对绞电缆与电力电缆最小净距应符合下表一规定，与其他管线最小净距应符合下表二的规定。
单位
范围
条件
最小净距（mm）
<2KVA(<380V）
2—5KVA（<380V）
>5KVA（〈380V）
对交电缆与电力电缆平行敷设
130
300
600
有一方在接地线槽或钢管中
70
150
300
双方均在接地线槽或钢管中
注
80
150
表一：对绞电缆与电力线最小净距
注:双方都在接地绞线槽或钢管中，且平行长度小于10m时,最间距可为10mm。表中对绞电缆如采用屏蔽电缆时，最小净距可适当减小，并符合设计要求。
表二:对绞电缆与其他管线最小净距
管线种类
平行净距（m)
垂直交差净距(m）
避雷引下线
1。00
0.30
保护地线
0.05
0。02
热力管（不包封)
0。50
0.50
热力管（包封）
0.30
0。30
给水管
0.15
0。02
煤气管
0.30
0.02

8、光缆敷设时与其他管线最小净距应符合下表三
单位
范围
内容
最小间隔距离（m)
平行
交叉
市话管道边线（不包抬入孔)

0。75
0.25
非同沟的直埋通信电缆

0。50
0。50
埋式电力电缆
〈35KV
0.50
0。50
>35KV
2。00
0.50
给水管
管径<30cm
0。50
0。50
管径30~50cm
1。00
0。50
管径〉50cm
1。50
0.50
高压石油、天燃气管

10.00
0.50
热力下水管

1。00
0.50
煤气管
压力<0。3Mpa
1。00
0。50
压力0.3～0.8Mpa
2。00
0。50
排水沟

0.80
0。50
表三：光缆与其他管线最小净距

9、预埋线槽和暗管敷设缆线应符合下列规定：
（1）敷设暗管采用钢管或阴燃硬度PVC管.布放双护套缆线和主干缆线时，直线管道的管径利用率应为50％～60%，弯管道为40%~50％，暗管布放4对对绞电缆时，管道的截面利用率应为25%～30％.
（2)预埋线槽宜采用金属线槽，线槽的截面利用率不应超过40%。
（3）光缆与电缆同管敷设时，应在暗管内预置塑料子管，将光缆敷设在子管内，使光缆和电缆分开布放，子管的内径应为光缆外径的1。5倍.
10、设置电缆桥架和线槽敷设缆线应符合下列规定：
（1）电缆桥架宜距离地面7.2m以上，桥架顶部距顶棚或其它障碍物不应小于0.30m。桥架内横断面的填充率不应超过50%。
（2）电缆桥架内缆线垂直敷设时,在缆线的上端和每间隔1.5m处应固定在桥架的支架上；水平敷设时，在缆线的首、尾、较弯及每间隔3—5m处进行固定。
（3）在水平垂直桥架和垂直线槽敷设缆线时，应对缆线进行绑扎.4对绞电缆以24根为束，25对或以上主干对绞电缆，光缆及其他信号电缆应根据缆线的类型、缆径、缆线芯数分束绑扎。绑扎间距不宜大于1。5m，扣间距均匀，松紧适度。
（五）缆线的终端
1、缆线终端的一般要求:
(1）缆线在终端前，必须检查标签颜色和数字含义，并按顺序终端.
(2)缆线中间不得产生接头现象。
（3）缆线终端处必须卡接牢固、接触良好。
(4）缆线终端应符合设计和厂家安装手册要求。
（5）对绞电缆与插接件连接应认准线号，线位色标,不得颠倒和错接.
2、对绞电缆芯线终端应条例下列要求:
(1)终端时每对对绞线应尽量保持扭绞状态，非扭绞长度对于5类线不应大于13mm，4类线不大于25mm.
（2）剥除护套均不得刮伤绝缘层,应使用专用工具剥除。
（3)屏蔽对绞电缆的屏蔽层与接杈件终端处屏蔽罩可靠接触，缆线屏蔽层应与插件屏蔽罩3600圆周接触，接触长度不宜小于10mm.
3、光缆芯线终端应符合下列要求：
(1)采用光纤连接盒对光缆芯线接续、保护、光纤连接盒可为固定和抽屉二种方式。在连接盒中光纤应能得到足够的弯曲半径。
（2)光纤融接或机械接续处应加以保护和固定，使用连接器以便于光纤的跳接.
(3)接盒面板应有标志.
(4）跳接软纤的活动连接器在插入适配器之前应进行清洁，所插位置应符合设计要求.
三、工程电气测试监理
综合布线系统工程的电气性能测试，包括缆线、信息插座及接线模块的测试，各项测试应有详细记录,以便作为竣工资料的一部分 。
四、工程验收质量控制
1、竣工技术文件应做到如下要求:
（1)工程竣工以后，施工单位应在工程验收以前,将工程竣
