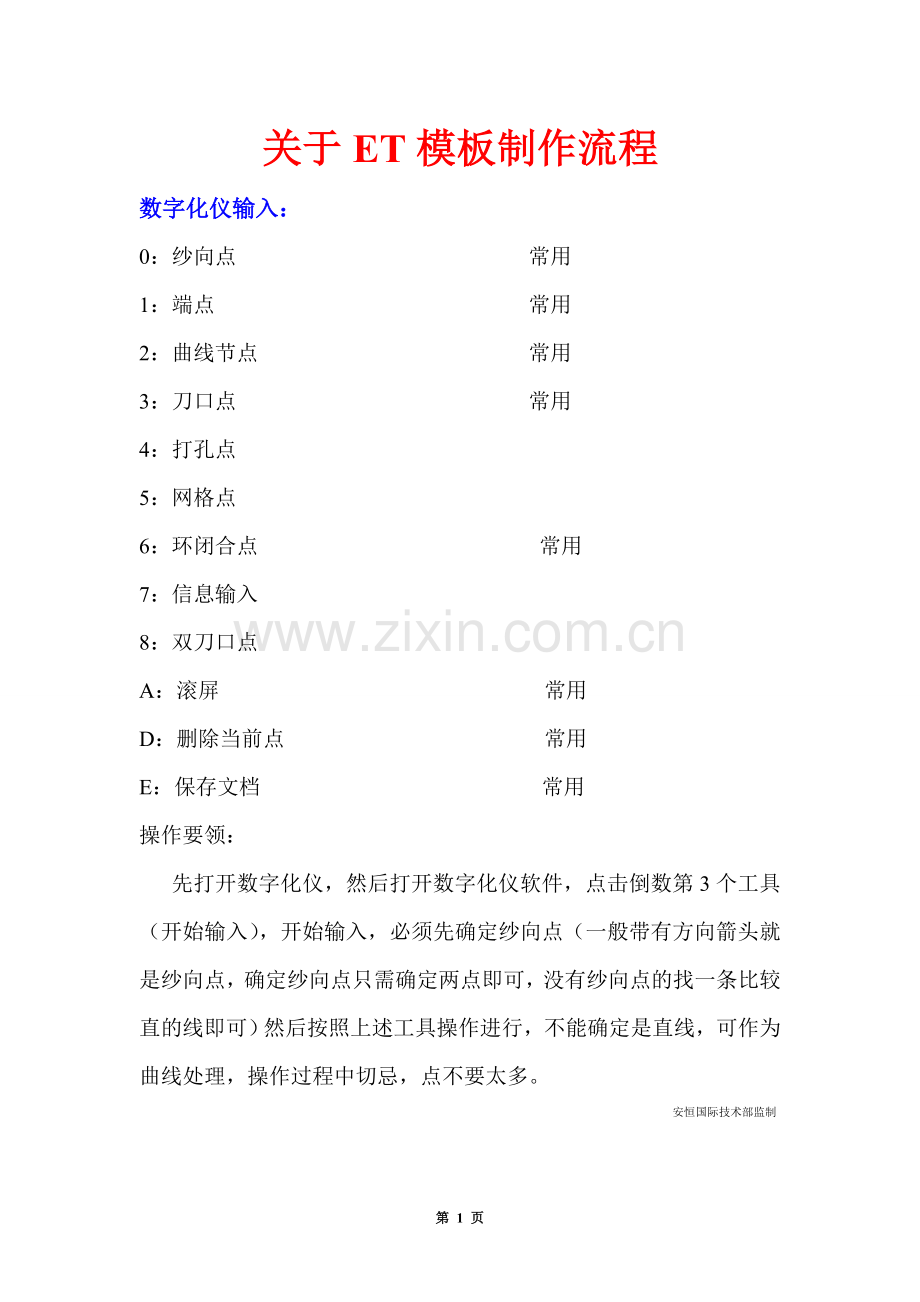

ET服装CAD模板机操作方法.doc_第1页
第1页 / 共3页

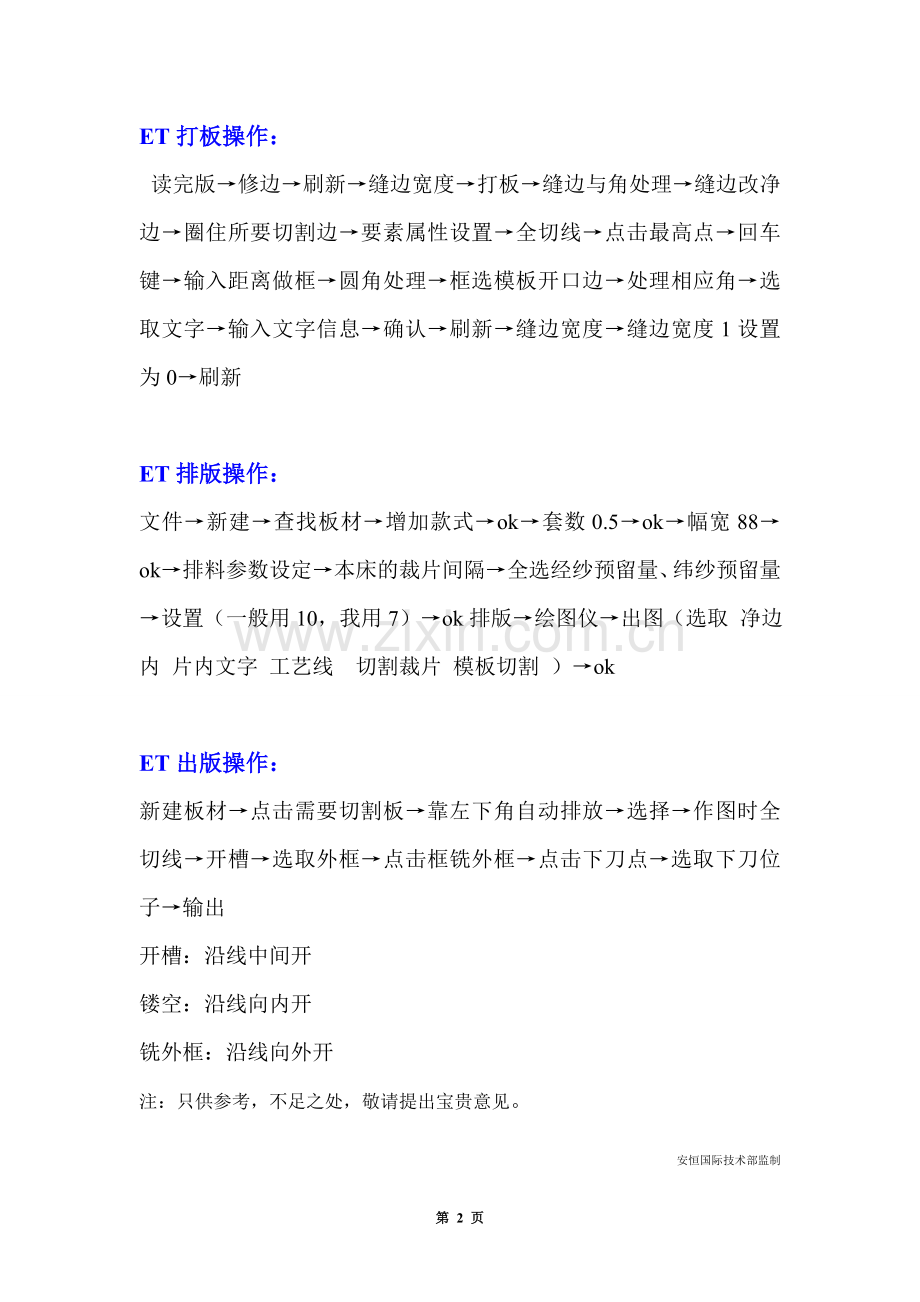

ET服装CAD模板机操作方法.doc_第2页
第2页 / 共3页
点击查看更多>>
资源描述
关于ET模板制作流程 数字化仪输入: 0:纱向点 常用 1:端点 常用 2:曲线节点 常用 3:刀口点 常用 4:打孔点 5:网格点 6:环闭合点 常用 7:信息输入 8:双刀口点 A:滚屏 常用 D:删除当前点 常用 E:保存文档 常用 操作要领: 先打开数字化仪,然后打开数字化仪软件,点击倒数第3个工具(开始输入),开始输入,必须先确定纱向点(一般带有方向箭头就是纱向点,确定纱向点只需确定两点即可,没有纱向点的找一条比较直的线即可)然后按照上述工具操作进行,不能确定是直线,可作为曲线处理,操作过程中切忌,点不要太多。 安恒国际技术部监制 ET打板操作: 读完版→修边→刷新→缝边宽度→打板→缝边与角处理→缝边改净边→圈住所要切割边→要素属性设置→全切线→点击最高点→回车键→输入距离做框→圆角处理→框选模板开口边→处理相应角→选取文字→输入文字信息→确认→刷新→缝边宽度→缝边宽度1设置为0→刷新 ET排版操作: 文件→新建→查找板材→增加款式→ok→套数0.5→ok→幅宽88→ok→排料参数设定→本床的裁片间隔→全选经纱预留量、纬纱预留量→设置(一般用10,我用7)→ok排版→绘图仪→出图(选取 净边内 片内文字 工艺线 切割裁片 模板切割 )→ok ET出版操作: 新建板材→点击需要切割板→靠左下角自动排放→选择→作图时全切线→开槽→选取外框→点击框铣外框→点击下刀点→选取下刀位子→输出 开槽:沿线中间开 镂空:沿线向内开 铣外框:沿线向外开 注:只供参考,不足之处,敬请提出宝贵意见。 安恒国际技术部监制 第 2 页
