人教版2022年初中物理电压和电阻全部重要知识点.pdf

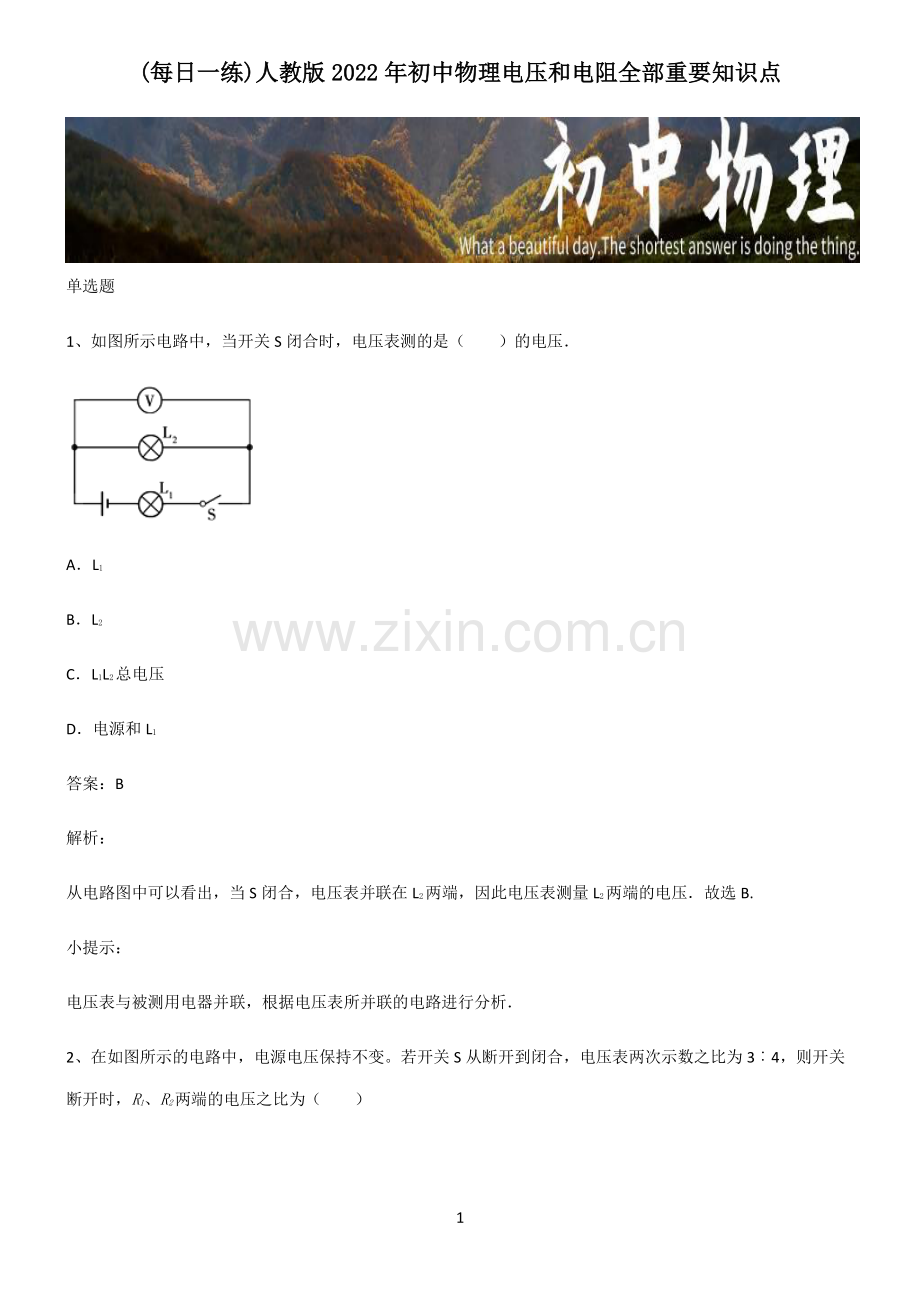

1 (每日一练每日一练)人教版人教版 20222022 年初中物理电压和电阻全部重要知识点年初中物理电压和电阻全部重要知识点 单选题 1、如图所示电路中，当开关 S 闭合时，电压表测的是（）的电压 AL1 BL2 CL1L2总电压 D电源和 L1 答案：B 解析：从电路图中可以看出，当 S 闭合，电压表并联在 L2两端，因此电压表测量 L2两端的电压故选 B.小提示：电压表与被测用电器并联，根据电压表所并联的电路进行分析 2、在如图所示的电路中，电源电压保持不变。若开关 S 从断开到闭合，电压表两次示数之比为 34，则开关断开时，R1、R2两端的电压之比为（）2 A13B31C34D43 答案：B 解析：由电路图可知，开关 S 闭合时，电路为R1的简单电路，电压表测电源两端的电压U；开关 S 断开时，R1与R2串联，电压表测R1两端的电压U1，因开关 S 从断开到闭合，电压表 V 两次示数之比为 3:4，所以 1=43 因串联电路中总电压等于各部分电压之和，所以开关断开时，R1、R2两端的电压之比 12=1 1=34 3=31 故 ACD 不符合题意，B 符合题意。故选 B。3、普通笔记本电脑的电池电压最接近（）A220VB110VC20VD380V 答案：C 解析：笔记本电脑电池基本都采用 4 个锂电池串联起来的，所以普通笔记本电脑的电池按照型号不同，电压一般为1422V。3 故选 C。4、小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，两灯均不亮，只有电压表有示数，则故障原因可能是（）AL1短路 BL1断路 CL2短路 DL2 断路 答案：B 解析：根据电路可知，两灯泡串联，电压表测量灯 L1两端电压；当开关闭合时，两灯均不亮，说明电路故障为断路，而不是短路；电压表有示数，说明电压表的正负接线柱与电源两极相连，因此电路故障为 L1断路。故选 B。5、对物理量的估测，是一种良好的学习习惯，也是学好物理的基本功之一、下面是小宇同学对自己身边相关物理量的估测，合理的是（）A家里的灯泡的电流约为 2AB对人体安全的电压是不高于 220V C手机电池的电压约为 3.7VD电冰箱正常工作电流约 5A 答案：C 解析：A家里的灯泡的电流约为 0.2A，故 A 不符合题意；B对人体安全的电压是不高于 36V，故 B 不符合题意；4 C手机电池的电压小于 5V，约为 3.7V，故 C 符合题意；D电冰箱正常工作电流约为 1A，故 D 不符合题意。故选 C。6、下列关于电学知识说法正确的是（）A用电能表可以直接测量用电器的电功率 B当电路中电功率过大时，保险丝会熔断 C当导体两端没有电压时，导体也就没有了电阻 D电风扇是利用电流的热效应 答案：B 解析：A.电能表用来测量用电器一段时间内消耗的电能的，故 A 错误；B.根据欧姆定律可知，家庭电路电压为 220V一定，电阻越小，电流越大，所以短路是电流过大的原因根据 I可知，家庭电路电压为 220V 一定，总功率越大，总电流越大，所以总功率过大是电流过大的原因因此保险丝熔断的原因是短路或用电器的总功率过大，故 B 正确；C.电阻是导体的一种性质，大小与自身的材料、长度、横截面积有关，而与导体两端电压和通过导体的电流大小无关，故 C 错误；D.电风扇中的电动机应用了通电导线在磁场中受力而工作的，主要是把电能转化为机械能，不是利用电流的热效应工作的，故 D 错误故选 B.点睛：（1）电能表是测量一段时间内消耗的电能的多少的仪表；（2）家庭电路在电流过大，会引起家庭电路中保险丝熔断，其原因：短路和总功率过大；（3）影响电阻的因素是材料、长度和横截面积，与是否有电流、电压无关；（4）电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子 7、如图所示，电路中，电源电压恒为 6V，电流表量程为 00.6A电压表量程为 03V，滑动变阻器R2规格为“20 0.5A”。移动滑片 P，当电流表示数为 0.4A，电压表示数为 2V。下列说法中正确的是：（）5 A定值电阻R1为 5 B滑片 P 向右移动，电压表、电流表示数都变小 C滑片 P 移至变阻器中点时，R1和R2的功率相等 D为保证电路安全，滑动变阻器阻值可调节范围为 010 答案：C 解析：根据电路图可知，定值电阻R1、滑动变阻器 R2串联，电压表测量滑动变阻器R2两端电压，电流表测量电路电流；A因串联电路两端总电压等于各部分电压之和，所以电压表示数为 2V 时，定值电阻两端电压 1=2=6V 2V=4V 定值电阻的阻值 1=1=4V0.4A=10 故 A 错误；B滑片 P 向右移动，滑动变阻器接入电路的阻值增大，电路中的电流减小，电流表的示数减小，定值电阻两端的电压减小，由于电源电压不变，滑动变阻器两端的电压增大，电压表、示数都增大，故 B 错误；C滑片 P 移至变阻器中点时，R1和R2的阻值相同，定值电阻R1、滑动变阻器 R2串联，通过两个电阻的电流相同，由=2可知，R1和R2的功率相等，故 C 正确；D当R1和R2的阻值相同都为 10 时，电压表两端的电压为 3V，如果再增大滑动变阻器的阻值，电压表的示数将超过量程，因此滑动变阻器最大阻值为 10；由于滑动变阻器R2规格为“20 0.5A”，电路中的最大电路为0.5A，此时滑动变阻器的阻值 2min=max1max=6V 0.5A 100.5A=2 为保证电路安全，滑动变阻器阻值可调节范围为 210，故 D 错误。故选 C。6 8、小明在“探究电流跟电阻关系”的实验中，已知电源电压保持 4.5V 不变，滑动变阻器上标有“30 1A”，有 5、10、20 的定值电阻各一只，实验前设置定值电阻两端的预设值为 1.5V，阻值为 5、10 的电阻完成实验后，发现阻值 20 电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值 20 电阻实验数据，下列可行的方案是（）A换一个电压值较大的电源 B增大定值电阻两端的电压预设值 C将阻值为 10 的电阻串联在a、b之外的电路中 D换一个最大阻值为 35 的滑动变阻器 答案：C 解析：A已知电源电压保持 4.5V 不变，实验前设置定值电阻两端的预设值为 1.5V。由串联电路的电压特点可知，滑动变阻器两端的电压为 =0 定=4.5V 1.5V=3V 根据串联电路的电压与电阻的比例关系可知 定滑=定滑 接入阻值为 20 的定值电阻时，实验无法完成，是因为滑动变阻器不能分担足够多的电压，导致定值电阻两端电压不能减小到 1.5V 而造成的；由题可知滑动变阻器的最大阻值为 30，设定值电阻两端电压为 1.5V 时，滑动变阻器以最大阻值接入电路，其两端电压为滑，则有 7 1.5V滑=2030 解得，当滑动变阻器以最大阻值接入电路时，其两端电压应为 U滑=2.25V 此时定值电阻和滑动变阻器两端的的总电压为 U总=U定+U滑=1.5V+2.25V=3.75V 因此，可以换一个电压值为 3.75V 的电源，比之前的电源电压值小，但不能换用电压值更大的电源，故 A 不符合题意；B因为探究电流与电阻的关系时，要控制定值电阻两端电压不变，所以若在此时增大定值电阻两端的电压预设值，将使得前两次测量的数据失效，故 B 不符合题意；C由题意知，更换为 20 的定值电阻后，其两端的电压仍为 1.5V。根据欧姆定律，此时通过该电路的电流为 =定定=1.5V20=0.075A 由 A 选项分析可知，若控制定值电阻两端电压为 1.5V，则电源电压大于定值电阻和滑动变阻器两端的总电压。由串联电路分压特点可知，此时可以串联一个电阻，串联的电阻需要分担的电压为 U串=U0-U总=4.5V-3.75V=0.75V 由欧姆定律可知，串联的电阻的阻值应为 串=串=0.75V0.075A=10 所以，可以在将滑动变阻器调至最大阻值 30 的情况下，在a、b之外的电路中串联阻值为 10 的电阻使实验得以完成，故 C 符合题意；D由以上分析可知，若更换滑动变阻器，则滑动变阻器的阻值至少应为 滑=滑+串=30+10=40 故 D 不符合题意。8 故选 C。9、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片 P1、P2放在（）。AP1放在最右端，P2放在最右端 BP1放在最左端，P2 放在最左端 CP1放在最右端，P2放在最左端 DP1放在最左端，P2放在最右端 答案：D 解析：根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片 P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片 P2移到最右端。故选 D。10、用如图所示电路探究串联电路的电压规律，下列说法正确的是（）A电压表不能直接测量电源电压 B若测量 L1两端电压，需将电压表并联在a、b两点间，且电压表正接线柱接a点 C实验得到的结论为：串联电路电压处处相等 9 D改变两个小灯泡的规格，重复实验，是为了减小实验误差 答案：B 解析：A电压表可以并联在电源两端，直接测量电源电压，A 错误；B若测量 L1两端电压，需将电压表并联在 L1两端，即a、b两点间，且电压表正接线柱接a点，负接线柱接b点，保证电流从正接线柱流入，负接线柱流出，B 正确；C实验得到的结论为：串联电路，电源电压等于各用电器两端电压之和，C 错误；D改变两个小灯泡的规格，重复实验，是为了得到普遍规律，D 错误。故选 B。多选题 11、下列说法正确的是（）A如果两个用电器电压不相等，则这两个用电器一定是串联的 B如果两个用电器电流相等，则这两个用电器一定是串联的 C如果两个用电器电流不相等，则这两个用电器一定是并联的 D如果两个用电器电压相等，则这两个用电器一定是并联的 答案：AC 解析：两个用电器串联在电路中，则通过两用电器的电流一定相等，但它们两端的电压有可能相等，也有可能不等，它们规格相同，则电压相等，规格不同，则电压不等；两个用电器并联在电路中，则两个用电器两端的电压一定相等，但电流不一定相等，两个用电器规格相同，则通过的电流相等，规格不同，则通过的电流不等，故AC 正确，BD 错误。故选 AC。10 12、如图所示是电阻甲和乙的UI图象，下列说法正确的是（）A甲的电阻值保持 20 不变 B乙的电阻值保持 10 不变 C甲、乙并联在电路中，当电源电压为 2V 时，电路总电流为 0.3A D甲、乙串联在电路中，当电路电流为 0.2A 时，电路两端的总电压是 6V 答案：ACD 解析：AB由图象可知，通过甲的电流与对应的电压成正比，根据欧姆定律可知甲电阻的阻值不变，通过乙的电流与对应的电压不成正比，乙电阻的阻值变化，当U甲2V 时，对应的电流为 0.1A，故甲的电阻值 甲=甲甲=2V0.1A=20 故 A 正确，故 B 错误；C甲、乙并联在电路中，当电源电压为 2V 时，则两灯泡两端的电压为 2V，由图象可知 I甲0.1A，I乙0.2A 故干路电流 II甲+I乙0.1A+0.2A0.3A 故 C 正确；D甲、乙串联在电路中时，当电路电流为 0.2A 时，由图可知 U甲4V，U乙2V 11 根据串联电路的总电压等于各电阻两端电压之和可知电路两端的总电压 UU甲+U乙4V+2V6V 故 D 正确。故选 ACD。13、2021 年 6 月，中国多地国外输入性疫情给我们带来危害，手持式电子测温仪最为常见。如图，这是某款电子测温仪和它内部的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻。在测人的体温时，被测者体温较高时，显示仪的示数会变大。正常条件下，下列对测温仪的分析正确的是（）A显示仪是由电流表改装成的 B热敏电阻R随着温度的升高阻值减小 C被测温者温度越高，电路消耗的电功率越大 D将R0更换为阻值更大的电阻，测相同温度，显示仪示数变小 答案：BC 解析：A由电路图可知，显示仪并联在R0的两端，因此显示仪是由电压表改装成的，故 A 错误；B在测人的体温时，被测者体温较高时，显示仪的示数会变大，即R0两端的电压变大。根据欧姆定律可知，通过R0的电流变大即电路的电流变大。R0为定值电阻，阻值不变，所以热敏电阻R随着温度的升高阻值减小。故 B 正确；C被测温者温度越高，热敏电阻R的阻值越小，电路中的电流越大，因为电源电压不变，由P=UI可知，电路12 消耗的电功率变大，故 C 正确；D温度相同，说明热敏电阻的阻值不变，将R0更换为阻值更大的电阻，由串联电路分压特点可知，R0分得的电压变大，因此显示仪示数会变大，故 D 错误。故选 BC。14、下列说法中正确的是（）A若一轻小物体被带电体吸引，则该轻小物体原来一定带电 B电压能使自由电荷定向移动形成电流 C金属导体中自由电子定向移动的方向，就是电流的方向 D人们把正电荷定向移动的方向，规定为电流的方向 答案：BD 解析：A若一轻小物体被带电体吸引，因为带电体具有吸引轻小物体的作用，则该轻小物体原来可能不带电，故 A错误；B电路中，电源是提供电压的装置，电压是使电路中自由电荷定向移动形成电流的原因，故 B 正确；CD将正电荷定向移动的方向规定为电流方向，而自由电子带负电，因此金属导体中电流的方向与自由电子定向移动的方向相反，故 C 错误，D 正确。故选 BD。15、随着生活水平的提高，扫地机器人逐步进入普通家庭，扫地机器人具有主动躲避障碍物、自动吸尘、自动返回充电等诸多智能功能，以下关于扫地机器人的说法正确的是（）13 A机器人内部的集成电路部分主要使用了半导体材料 B用手机蓝牙操控机器人是利用电磁波传递信息 C机器人的电动机工作原理是磁场对通电导体有力的作用 D机器人在自动充电过程中主要把化学能转化为电能 答案：ABC 解析：A机器人内部的集成电路部分主要使用了半导体材料，故 A 正确；B电磁波可以传递信息，手机蓝牙操控机器人是利用的是电磁波，故 B 正确；C机器人的电动机工作原理是磁场对通电导体有力的作用，故 C 正确；D机器人在自动充电过程中主要把电能转化为化学能的过程，故 D 错误。故选 ABC。综合题 16、阅读下列短文，回答问题。热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化。阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。图乙为某热敏电阻R1的阻值随温度t变化的图像。图丙是用R1作热敏电阻温度计的电路图，R2为定值电阻，阻值为 100，电源电压可调节变化。该电路的工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表 V1的表盘的刻度改成相应的温度刻度，就可以直接从 V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使 V2表的示数保持 0.2V 不变（即电路中的电流保持 2mA 不变），再从 V1表盘上读出待测温度t。14 （1）热敏电阻R1是_（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是_。（2）测温时，保持R2两端电压为 0.20V，R1两端的电压随温度升高而_（选填“变大”“变小”或“不变”）。（3）某次测温时，V1表盘上显示的温度是 15，此时电源电压为_V。（4）若电源电压可在 0.61.2V 之间调节，该热敏电阻R1的电阻变化范围为_。答案：负 520 变小 1 2.540 解析：（1）12由图乙可知，热敏电阻R1的阻值随温度的升高而变小，为负温度系数热敏电阻；在标准大气压下，将R1放入冰水混合物中时，热敏电阻R1的温度为 0，其阻值为 520。（2）3测温时，保持R2两端电压为 0.20V 时，电路中的电流保持 2mA 不变，因热敏电阻R1的阻值随温度的升高而变小，所以，由U=IR可知，R1两端的电压变小，即R1两端的电压随温度升高而变小。（3）4由图乙可知，R1与t的关系为一次函数，设为R1=kt+b，把t=0、R1=520 和t=30、R1=280 代入可得 520=0+280=30+联立等式可得 =8/，=520 则 15 1=8/+520 当 V1表盘上显示的温度是 15时 1=8/15+520=400 此时 V1的示数 1=1=2 103A 400=0.8V 因串联电路中总电压等于各分电压之和，所以，此时电源电压 =1+2=0.8V+0.20V=1V（4）5由题意可知，电源电压可在 0.60V1.20V 之间调节，当电源的电压U=0.60V 时，热敏电阻两端的电压 1=2=0.60V0.20V=0.40V 此时热敏电阻的阻值 1=1=0.4V2 10-3A=200 由1=8/+520 可得 =40 当电源的电压U=1.20V 时，热敏电阻两端的电压 1=2=1.20V0.20V=1.00V 此时热敏电阻的阻值 1=1=1V2 10-3A=500 由1=8/+520可得 =2.5 16 所以，该热敏电阻温度计测量温度的范围为 2.540。17、图表示一种自动测定油箱内油面高度的装置。R是滑动变阻器，R是定值电阻，它与金属杠杆的一端相连。从油量表指针所指的刻度，就可以知道油箱内油面的高度。油量表实际上是由一个_改装的（填“电压表”或“电流表”）。当油箱中的油量减少时，R_（填“变大”或“变小”），油量表的示数_（“增大”或“减小”），当油箱装满油时，电路的电流最_（填“大”或“小”）。答案：电流表 变大 减小 大 解析：1由图可知油量表串联在电路中，因此是由电流表改装成的。234当油箱的油量减少时，油面下降，浮子随液面下降，带动滑杆使滑动变阻器滑片向上移动，滑动变阻器R接入电路的电阻变大；滑动变阻器和R0串联在电路中，串联电路总电阻等于各分电阻之和，所以电路总电阻变大，电源电压不变，根据欧姆定律可知通过电路的电流减小，即油量表的示数减小；当油箱装满油时，滑动变阻器接入电路的电阻最小，根据欧姆定律可知此时电路中的电流最大。18、某科技兴趣小组在实验室看到若干长方体金属导体它们的材料相同，外形都如图甲所示，他们想探究该种导体电阻与厚度及边长的关系在老师的帮助下，他们测量了部分导体厚度h、边长a和电阻R，并记录在表格中.（在测量电阻时，老师要求导体都要按照图乙所示的方式通过导线接入电路；实验时环境温度保持不变.）17 次数 厚度 h/mm 边长 a/mm 电阻 R/10-3）1 1 5 1.6 2 1 10 1.6 3 1 15 1.6 4 1 20 1.6 5 2 10 0.8 6 4 10 0.4 7 5 10 0.32 根据以上信息，请回答下面问题：（1）分析表格中的数据可得：该种导体电阻大小与边长a_（选填“有关”或“无关”），与 厚度h成_（选填“正比”或“反比”）（2）从该种导体中，选取了厚度h之比为 2:3、边长a之比为 2:1 的两个导体R1、R2，按图丙方式串联后接在闭合电路中，设两端的电压为U1，R2两端的电压为U2，则U1:U2=_（3）现代集成电路技术需要电子元件微型化，且集成度越高，电子元件越需要微小现某集成电路需要一只阻值为 1.6 103 的该种导体，小华从边长a为 5mm、10mm、15mm、20mm 的四个导体中选择了边长为5mm 的导体与其它三个导体相比，请分析该导体工作时的优缺点：_ 答案：无关 反比 3:2 优点：体积小，可以缩小电子元件的体积等；缺点：电阻大、产生的热量多，不利于散热 解析：（1）从第 1、2、3、4 次实验可以看出，当导体的厚度h相同，边长不同时，电阻都相同，都为6，所以导体电阻大小与边长a无关；从第 5、6、7 次实验可以看出，当导体的边长相同，厚度h增大时，电阻减小，所以导体的电阻大小与厚度h成反比；（2）由丙图可知，R1、R2串联，所以流过R1、R2的电流相等，由=得，U1与U2之比等于R1、R2之比；18 由（1）得，导体的电阻之比与边长无关，与厚度成反比，所以R1、R2之比等于R1、R2厚度的反比；即12=12=21=32（3）边长为 5mm 的导体，与其它三个导体相比优点是：体积小，可以缩小电子元件的体积等；但也存在缺点：电阻大、产生的热量多，不利于散热
