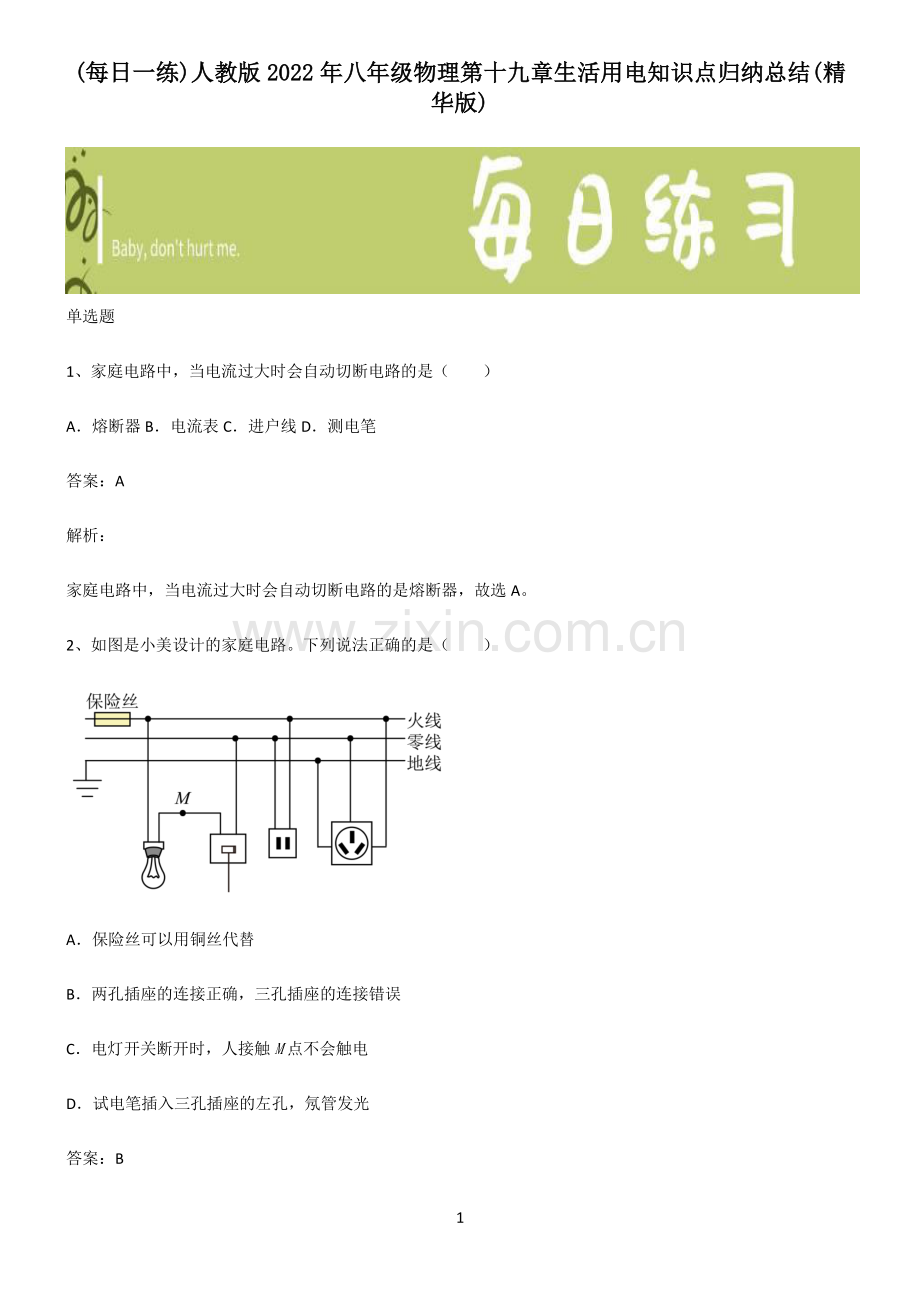

1 (每日一练每日一练)人教版人教版 20222022 年八年级物理第十九章生活用电知识点归纳总结年八年级物理第十九章生活用电知识点归纳总结(精精华版华版)单选题 1、家庭电路中，当电流过大时会自动切断电路的是（）A熔断器 B电流表 C进户线 D测电笔 答案：A 解析：家庭电路中，当电流过大时会自动切断电路的是熔断器，故选 A。2、如图是小美设计的家庭电路。下列说法正确的是（）A保险丝可以用铜丝代替 B两孔插座的连接正确，三孔插座的连接错误 C电灯开关断开时，人接触M点不会触电 D试电笔插入三孔插座的左孔，氖管发光 答案：B 2 解析：A家庭电路发生短路或总功率过大时都会引起干路电流过大，保险丝熔断；用铜丝代替保险丝，因铜丝的熔点高、电阻较小，所以当电路中电流过大时，铜丝不会熔断，故 A 错误；B据图可知，两孔插座的接法正确，三孔插座的左孔接的是地线，上孔接的是零线，接法错误，故 B 正确；C电灯开关断开时，图中M点通过灯泡与火线连接，所以接触M点会发生触电事故，故 C 错误；D三孔插座的左孔接的是地线，所以试电笔插入左孔，氖管不发光，故 D 错误。故选 B。3、关于家庭电路和安全用电，下列说法正确的是（）A使用试电笔时，手指不能碰到笔尾金属体 B家庭电路中，保险丝要接在电能表和总开关之间 C家庭电路中，必须安装空气开关或保险丝等保险装置 D家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的 答案：C 解析：A使用试电笔时，手指要接触笔尾金属体，如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，不能正确辨别火线和零线，故 A 错误；B电路中电流过大会熔断保险丝，为了更换保险丝时更安全、方便，保险盒安装在总开关的后面，故 B 错误；C为用电安全，家庭电路中应安装保险丝或空气开关，在电流过大时切断电路，故 C 正确；D家庭电路中，照明灯是并联的，一个开关控制多盏照明灯，开关在干路上，故 D 错误。故选 C。4、我们的学习和生活都离不开电，在日常生活中应该树立安全用电的意识。如图所示的各种做法中，正确的是（）3 A用铜棒撬开通电的裸导线 B保持电器外壳良好的接地 C用测电笔辨别零线和火线 D在高压线附近钓鱼 答案：B 解析：A发现有人触电时，应尽快切断电源或用干木棍挑开电线让触电者尽快脱离开电源，再实行救治措施，而铜棒是导体，用铜棒挑开通电的裸导线会发生触电，故 A 错误；B大功率或带有金属外壳的用电器，其金属外壳一定要接地，以防用电器外壳带电，会危及人身安全，故 B正确；C在使用测电笔时，应用手接触笔尾的金属体，用笔尖接触导线，当测电笔的氖管发光，则说明接触的是火线，当氖管不亮时，说明接触的是零线；用测电笔时手不接触笔尾金属体，测电笔不起作用，故 C 错误；D在高压线附近钓鱼，非常容易发生触电事故，故 D 错误。故选 B。5、如图所示的做法中符合安全用电原则的是（）A用湿抹布擦发光的灯泡 4 B发现有人触电迅速切断电源 C用手指触碰插座的插孔 D多个大功率用电器同时用一个插座 答案：B 解析：A用湿抹布擦发光的灯泡，水可以导电，有可能会造成触电事故，故 A 不符合题意；B发现有人触电时，应该立即切断电源，可防止救人时引发新的触电事故，故 B 符合题意；C安全用电要求不接触低压带电体，不靠近高压带电体，故 C 不符合题意；D一个插线板供多个大功率用电器同时工作，易造成干路电流过大而发生过载，故 D 不符合题意。故选 B。6、下列电学知识说法正确的是（）A使用测电笔时，手要接触笔尖金属体 B做功越快的用电器相同时间消耗的电能越多 5 C家庭电路中只有发生短路，才会使电路中电流过大 D伏安法测电阻时，定值电阻的阻值与加在它两端的电压成正比 答案：B 解析：A用测电笔辨别火、零线时，用笔尖金属体接触火线或零线，手指要接触笔尾金属体，当氖管发光时，说明是接触的是火线，否则是零线，故 A 错误；B电流做功越快，即功率大，根据W=Pt可知，用电器相同时间消耗的电能就越多，故 B 正确；C家庭电路中电流过大的原因可能是发生短路，也可能是用电器的总功率过大，故 C 错误；D导体电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端电压和通过电流无关，则定值电阻的阻值与加在它两端的电压没有关系，故 D 错误。故选 B。7、如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（）A甲图是由于灯泡被短路 B甲图是由于灯泡被断路 C乙图是由于电路总电阻太大，功率太大 D乙图是由于电路总电阻太小，功率太小 答案：A 6 解析：电路中电流过大，保险丝熔断的原因有：电路发生短路和电路中用电器的总功率过大。AB甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短路；同时灯泡也被短路，灯泡中没有电流通过，不发光，保险丝烧断，故 A 正确，B 不正确；CD乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大。由公式=知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断，故 CD 错误。故选 A。小提示：此题考查了电路中电流过大的原因，要注意短路和总功率过大的区别，要学会运用。多选题 8、关于家庭电路和安全用电，下列说法正确的是（）A控制灯具的开关都应该安装在火线上 B有金属外壳的用电器必须使用三脚插头 C应该定期对漏电保护器进行例行试验 D不接触高压设备就不会引起触电事故 答案：ABC 解析：A家庭电路中，控制各个灯具的开关都应安装火线上，断开开关，保证用电安全，故 A 正确；B家用电器金属外壳相连接的是地线，用三脚插头若金属外壳带电，电流会通过地线导入大地，防止造成触电事故的发生，故有金属外壳的用电器必须使用三脚插头，故 B 正确；C为确保使用安全，漏电漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换，故应该定期对漏电保护器进行例行试验，故 C 正确；D安全用电的基本原则是，不直接接触低压线路，不靠近高压线路，故 D 错误。故选 ABC。7 9、关于家庭电路，下列说法中正确的是（）A家庭电路中，同时工作的用电器越多，总电阻越大 B家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大 C用电器使用三线插头，是为了防止漏电引发事故而采取的保护措施 D保险丝一般选用电阻比较大，熔点比较低的合金制作而成 答案：CD 解析：A家庭电路中，用电器并联，同时工作的用电器越多，总电阻越小，故 A 错误；B家庭电路中总电流过大，是由于电路中用电器的实际功率过大或短路引起的，故 B 错误；C用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路，避免触电事故发生，故 C 正确；D保险丝的作用是在家庭电路中电流过大时，自动熔断，保护电路，故保险丝一般使用电阻较大，熔点较低的合金材料制成，故 D 正确。故选 CD。10、下列关于生活用电的叙述说法正确的是（）A控制灯的开关一端要接火线，螺丝口灯座的螺旋外套要接零线 B三孔插座的中间的孔是接火线的 C有金属外壳的用电器，金属外壳一定要接地线 D站在地上的人接触了火线并且与大地构成通路时，“漏电保护器”会自动切断电流 答案：ACD 解析：A控制灯的开关一端要接火线，为了保证开关断开后，灯泡彻底断电，避免触电事故，螺丝口灯座的螺旋外8 套要接零线，也是为了避免人接触到螺旋外壳而发生触电事故，故 A 正确；B三孔插座的中间的孔是地线的，遵循左零右火中接地的原则，故 B 错误；C有金属外壳的用电器，金属外壳一定要接地线，避免金属壳带电而引发触电事故，故 C 正确；D站在地上的人接触了火线并且与大地构成通路时，有一部分电流流到了大地，“漏电保护器”检测到火线和零线电流存在不同，从而会自动切断电流，故 D 正确。故选 ACD。综合题 11、阅读短文，回答问题：漏电保护器 根据安全用电要求，住户家里除了要安装防止电流过大的自动空气开关外，还必须安装如图所示的漏电保护器。漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。其工作原理是将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣开关控制器连接。当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“+”，返回方向为“”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体大地工作接地，返回变压器中性点（并未经电流互感器），致使互感器中流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈中产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。排除漏电故障后，重新合闸即可恢复供电。为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换。9 (1)如图乙，如果电路中发生漏电，漏电电流为3，则1 2_3(/，所以该漏电保护器能及时断开电路。(4)4 A闭合开关时，虚线框内火线电流仍然等于零线电流，因为导线将电阻短路，所以闭合开关不影响电路，故A 不符合题意；BD闭合开关 S 时，通过虚线框内火线和零线的电流相等，此时无法模拟漏电情形，故 BD 不符合题意；C闭合开关时，通过虚线框内火线的电流小于通过该装置零线的电流，可以模拟漏电情形，故 C 符合题意。故选 C。(5)5零线接地，流出电流2为零，1和2的差异很大，漏电保护器立即断开。12、安全是我们生活中最重要的事情。请你解答下列有关安全方面的问题：（1）某工厂为杜绝工人单手操作机器的时候容易误操作而受伤的事故发生，设计了必须将两只手同时分别按住左、右开关，机器才能正常工作。下列电路设计中符合要求的是_；（2）如图所示是某家庭电路，闭合开关 S1、S2时，灯泡 L1发光，灯泡 L2不发光。这说明电路存在安全隐患，用试电笔进行排查，当用试电笔分别接触c、d两点，氖管都发光。若电路中只有一处故障，则下列判断正确的是_；（填字母）A灯泡 L2短路 B灯泡 L2断路 Cad间断路 Dbc间断路 12 （3）家庭电路中，一旦发生短路现象，家庭电路中的电流会非常大，电路中的保险丝的内能_（填“变大”、“不变”或“变小”），温度升高而熔断。保险丝是用电阻比较_的材料制成的；（4）新建的高楼必须注意防雷，请你提出一条高楼防雷的有效做法：_。答案：C D 变大 大 在高楼顶端安装避雷针 解析：（1）1必需将两只手同时分别按住左、右开关，机器才能正常工作，说明两开关相互影响，不能独立控制机器工作，由此可知，左、右开关和机器都是串联的，由图示电路图可知，C 符合题意，ABD 不符合题意。故选 C。（2）2闭合开关 S1、S2，L1灯发光，L2灯不发光，并且用试电笔分别接触c、d 两点，氖管都发光，说明 L1灯的线路正常，而c、d点通过 L2灯与火线相连，L2没有断路，因此故障为bc间发生断路，故 D 正确，ABC 错误。故选 D。（3）3家庭电路中，一旦发生短路现象，家庭电路中的电流会非常大，电流通过保险丝时，电能转化为内能，使得保险丝的内能变大，温度升高而熔断。4保险丝是用电阻较大、熔点较低的铅锑合金制成的。（4）5为了防雷，可以在高楼顶端安装避雷针，避雷针可以将云层所带的电荷或闪电产生的电流导入大地，使建筑物避免雷击。
