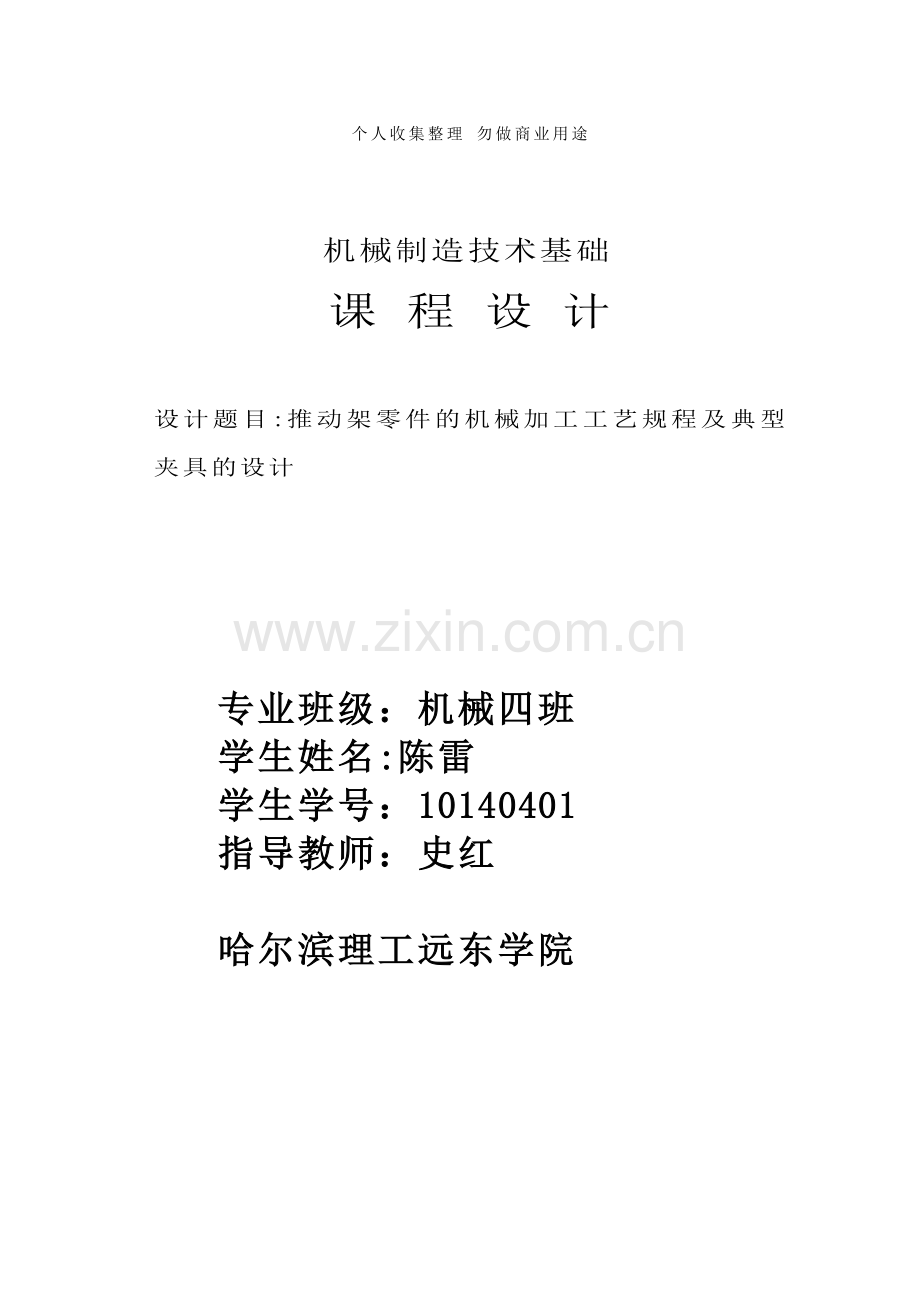

课程设计说明书-.doc_第1页
第1页 / 共29页
课程设计说明书-.doc_第2页
第2页 / 共29页
课程设计说明书-.doc_第3页
第3页 / 共29页
课程设计说明书-.doc_第4页
第4页 / 共29页
课程设计说明书-.doc_第5页
第5页 / 共29页
点击查看更多>>
资源描述

1、个人收集整理 勿做商业用途 机械制造技术基础课 程 设 计设计题目:推动架零件的机械加工工艺规程及典型夹具的设计 专业班级:机械四班 学生姓名:陈雷 学生学号:10140401 指导教师:史红 哈尔滨理工远东学院机械制造技术基础课程设计任务书 设计题目:推动架零件的机械加工工艺规程及典型夹具的设计设计内容:1。绘制零件图一张。2.编写零件加工工艺过程,并填写加工工艺过程卡及工序卡一套。3。设计指定工序的夹具,绘制夹具装配总图一套。4。绘制夹具的非标零件图一张。5。编辑说明书一份. 指导教师:史红 2013年3月4日 一、设计题目设计推动架零件加工工艺规程及加工32孔专用夹具二、原始资料(1)

2、被加工零件的零件图(草图) 1张(2) 生产类型:中批或大批大量生产三、上交材料(1) 被加工工件的零件图 1张(2) 毛坯图 1张(3) 机械加工工艺过程综合卡片 1张(4) 与所设计夹具对应那道工序的工序卡片 1张(4) 夹具装配图 1张(5) 夹具体零件图 1张(6) 课程设计说明书(5000字左右) 1份四、进度安排(参考)(1) 熟悉零件,画零件图 2天 (2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片 5天(3) 工艺装备设计(画夹具装配图及夹具体图) 9天(4) 编写说明书 3天(5) 准备及答辩 2天五、指导教师评语成 绩: 指导教师日期摘要本文是有关推动架工艺步骤的说

3、明和机床夹具设计方法的具体阐述。工艺设计是在学习机械制造技术工艺学及机床夹具设计后,在生产实习的基础上,综合运用所学相关知识对零件进行加工工艺规程的设计和机床夹具的设计,根据零件加工要求制定出可行的工艺路线和合理的夹具方案,以确保零件的加工质量.据资料所示,推动架是牛头刨床进给机构中的小零件,其主要作用是把从电动机传来的旋转运动通过偏心轮杠杆使推动架绕其轴心线摆动,同时拨动棘轮,带动丝杠转动,实现工作台的自动进给.在设计推动架机械加工工艺过程时要通过查表法准确的确定各表面的总余量及余量公差,合理选择机床加工设备以及相应的加工刀具,进给量,切削速度、功率,扭矩等用来提高加工精度,保证其加工质量。

4、关键词:机械加工、工艺规程、专用夹具、推动架 目 录1 推动架的工艺分析及生产类型的确定11.1 推动架的作用11.2推动架的技术要求21。3推动架工艺分析22 确定毛坯 、绘制毛坯简图42.1选择毛坯42。2确定毛坯的尺寸公差和机械加工余量42.3绘制推动架毛胚的铸造简图53。拟定推动架工艺路线63.1定位基准的选择63.1。1 精基准的选择63.1.2 粗基准的选择63.2各面、孔加工方法的确定63.3加工阶段的划分73。4工序的集中与分散73.5工序顺序的安排73。5.1机械加工工序73.5。2热处理工序93.5。3辅助工序93.6确定加工路线94 机床设备及工艺装备的选用114.1机床

5、设备的选用114。2工艺装备的选用115 加工余量、工序尺寸和公差的确定126 切削用量、时间定额的计算136.1切削用量的计算136.1.1 钻孔工步136。1.2扩孔工步136。1。3粗铰工步136.1。4精铰工步146。2时间定额的计算146。2。1基本时间的计算146.2。2辅助时间的计算156。2。3其他时间的计算156。2.4单件时间的计算167 夹具设计177.1问题的提出177.2夹具设计177。2.1 定位方案177.2。2 夹紧机构177.2.3 夹具与机床联接元件177。2。4 定位误差分析187.2。5切削力及夹紧力的计算188设计体会199参考文献201 推动架的工艺

6、分析及生产类型的确定1。1 推动架的作用该零件为B6050刨床推动架,是牛头刨床进给机构中的零件(如附图1),32+0。0270孔安装在进给丝杠轴,靠近32+0.0270孔左端处装一棘轮。在棘轮上方即为160+0。033孔装棘轮。160+0.033孔通过销与杠连接。把从电动机创来的旋转运动,通过偏心轮杠杆使零件绕32+0.0270轴心线摆动。同时,棘轮拨动棘轮,使丝杠转动,实现工作台自动进给。图1-11。2推动架的技术要求推动架的技术要求见表1-1表11 推动架技术要求加工表面偏差mm公差及精度等级粗糙度 Ram形位公差/mm27的端面IT1312。50.1A16的孔+0。029 0 IT6I

7、T93.250的外圆端面IT7IT96。332的孔+0.0270IT7IT86.335的两端面IT132516的孔+0。0290IT6-IT93。21.3推动架工艺分析分析可知本零件材料为灰口铸铁,HT200.该零件具有较高的强度,耐磨性,耐热性,减震性,适应于承受较大的应力,要求耐磨的零件。刨床推动架具有两组工作表面,他们之间有一定的位置要求.由零件图可知,32+0.027 0、16+0。019 0孔的中心线是主要的设计基准和加工基准。该零件的主要加工面可分为两组:1.32mm孔为中心的加工表面这一组加工表面包括:32mm的两个端面及孔和倒角,16mm的两个端面及孔和倒角。2。以16mm孔为

8、加工表面这一组加工表面包括,16mm的端面和倒角及内孔10mm、M8-6H的内螺纹,6mm的孔及120倒角2mm的沟槽.这两组的加工表面有着一定的位置要求,主要是:1。32mm孔内与16mm中心线垂直度公差为0.10;2.32mm孔端面与16mm中心线的距离为12mm。由以上分析可知,对这两组加工表面而言,先加工第一组,再加工第二组。由参考文献中有关面和孔加工精度及机床所能达到的位置精度可知,上述技术要求是可以达到的,零件的结构工艺性也是可行的.另外考虑到零件的精度不高可以在普通机床上加工。2 确定毛坯 、绘制毛坯简图2。1选择毛坯根据零件差资料知:零件材料确定毛坯为灰铸铁,通过计算和查询资料

9、可知,毛坯重量约为0。72kg.生产类型为中小批量,可采用金属型铸造毛坯.由于32mm的孔需要铸造出来,故还需要安放型心。此外,为消除残余应力,铸造后应安排人工时效进行处理.2.2确定毛坯的尺寸公差和机械加工余量零件基本尺寸在100-160之间,由表2-1可知,差得该铸件的尺寸公差等级CT为810级。由表25可知,加工余量等级MA为G级,故CT=10级,MA为G级.表2-1用查表法确定各加工表面的总余量加工表面基本尺寸加工余量等级加工余量数值说明27的端面92H4。0顶面降一级,单侧加工16的孔16H3。0底面,孔降一级,双侧加工50的外圆端面45G2.5双侧加工(取下行值)32的孔32H3.

10、0孔降一级,双侧加工35的两端面20G2.5双侧加工(取下行值)16的孔16H3。0孔降一级,双侧加工表22由参考文献可知,铸件主要尺寸的公差如下表:主要加工表面零件尺寸总余量毛坯尺寸公差CT27的端面924.0963.216的孔166102。250的外圆端面455502。832的孔326.0262.635的两端面205252。416的孔166102.22。3绘制推动架毛胚的铸造简图由表2-1所得结果,绘制毛坯简图如图2-2所示。图223.拟定推动架工艺路线3。1定位基准的选择定位基准有粗基准和精基准之分,通常先确定精基准,然后再确定粗基准。基面选择是工艺规程设计中的重要工作之一。基面选择得正

11、确与合理,可以使加工质量得到保证,生产率得以提高。否则,加工工艺过程中会问题百出,更有甚者,还会造成零件的大批报废,使生产无法正常进行。3.1。1 精基准的选择精基准的选择主要考虑基准重合的问题。选择加工表面的设计基准为定位基准,称为基准重合的原则。采用基准重合原则可以避免由定位基准与设计基准不重合引起的基准不重合误差,零件的尺寸精度和位置精度能可靠的得以保证。为使基准统一,先选择32的孔和16的孔作为精基准.3。1.2 粗基准的选择对一般的轴类零件来说,以外圆作为基准是合理的,按照有关零件的粗基准的选择原则:当零件有不加工表面时,应选择这些不加工的表面作为粗基准,当零件有很多个不加工表面的时

12、候,则应当选择与加工表面要求相对位置精度较高的不加工表面作为粗基准,从零件的分析得知,B6065刨床推动架以外圆作为粗基准。3。2各面、孔加工方法的确定根据推动架零件图上各加工表面的尺寸精度和表面粗糙度,确定加工件各表面的加工方法,如表31:表3-1 推动架各表面加工方案主要加工表面尺寸精度等级粗糙度加工方案备注27的端面IT1312。5粗铣表1816的孔IT6-IT93。2钻-扩-铰表1950的外圆端面IT7-IT96.3粗铣-精铣表1832的孔IT7-IT86。3钻-扩-铰表1935的两端面IT1325粗铣表1-816的孔IT6-IT93.2钻-扩-铰表196的孔IT11IT1225钻表1

13、98螺纹孔(公差带5H-7H)6.3钻螺纹表1-10宽6mm的槽IT11-IT1312.5粗铣表18拉沟槽R325拉3。3加工阶段的划分该推动架的加工质量要求较高,可将加工阶段划分成面加工和孔加工两个阶段。加工过程中,首先加工面,然后加工各空,最后加工各细节部分(攻丝、拉槽等)3。4工序的集中与分散该零件选用工序集中原则安排推动架的加工工序。该推动架的生产类型是中、小批生产,可以采用万能型机床配以专用工、夹具,以提高生产率;而且运用工序集中原则使工件的装夹次数少,不但可缩短辅助时间,而且由于在一次装夹中加工了许多表面,有利于保证各加工表面之间的相对位置精度要求。3。5工序顺序的安排3.5。1机

14、械加工工序(1)方案一:工序I 铣32mm孔的端面工序II 铣16mm孔的端面工序III 铣32mm孔和16mm孔在同一基准的两个端面工序IV 铣深9。5mm宽6mm的槽工序V 铣10mm孔和16mm的基准面工序VI 钻、扩、铰32mm,倒角45。选用Z535立式钻床加工工序VII 钻10mm和钻、半精铰、精铰16mm孔,倒角45。用Z535立式钻床加工工序VIII 钻半、精铰、精铰16mm,倒角45度。选用Z525立式钻床工序 钻螺纹孔6mm的孔,攻丝M8-6H.选用Z525立式钻床加工工序 钻6mm的孔,锪120的倒角.选用Z525立式钻床加工工序 拉沟槽R3(2)方案二:工序I 铣32m

15、m孔和16mm孔在同一基准的两个端面工序II 铣32mm孔的端面工序III 铣16mm孔的端面工序IV 钻、扩、铰32mm,倒角45。选用Z535立式钻床加工工序V 钻半、精铰、精铰16mm,倒角45度。选用Z525立式钻床工序VI 铣10mm孔和16mm的基准面工序VII 铣深9。5mm宽6mm的槽工序VIII 钻10mm和钻、半精铰、精铰16mm孔,倒角45。用Z535立式钻床加工工序 钻螺纹孔6mm的孔,攻丝M8-6H。选用Z525立式钻床加工工序 钻6mm的孔,锪120的倒角。选用Z525立式钻床加工工序 拉沟槽R3由于设计加工方案时要遵循“先基准后其他”原则 、“先粗后精原则、“先主

16、后次原则、“先面后孔原则.制定机械加工工序如下:工序I 铣32mm孔的端面工序II 铣16mm孔的端面工序III 铣32mm孔和16mm孔在同一基准的两个端面工序IV 铣深9.5mm宽6mm的槽工序V 铣10mm孔和16mm的基准面工序VI 钻、扩、铰32mm,倒角45。选用Z535立式钻床加工工序VII 钻10mm和钻、半精铰、精铰16mm孔,倒角45。用Z535立式钻床加工工序VIII 钻半、精铰、精铰16mm,倒角45度。选用Z525立式钻床工序 钻螺纹孔6mm的孔,攻丝M8-6H.选用Z525立式钻床加工工序 钻6mm的孔,锪120的倒角。选用Z525立式钻床加工工序 拉沟槽R33。5

17、。2热处理工序加工之前进行时效处理。3。5。3辅助工序在半精加工后,安排去毛刺和中间检验工序;精加工后,安排去毛刺、清洗和终检工序.综上所述,该推动架工序的安排顺序为:热处理(时效处理)主要表面粗加工及一些余量大的表面粗加工主要表面半精加工和次要表面加工主要表面精加工。3.6确定加工路线在综合考虑上述工序安排的原则基础上,由表32列出推动架的工艺路线工序号工序名称机床设备刀具量具1热处理(时效处理)2铣32mm孔的端面X52K立式升降铣床立铣刀游标卡尺3铣16mm孔的端面X52K立铣立铣刀游标卡尺4铣32mm和16mm孔在同一基准上的两个端面 X52K立铣立铣刀游标卡尺5铣10mm和16mm孔

18、的两个端面X62W万能铣立铣刀游标卡尺6铣深9.5mm,宽6mm的槽X52K立铣立铣刀游标卡尺7钻、扩、铰32mm孔,倒角45Z535立钻麻花钻、套式扩孔钻、套式铰刀内径千分尺8钻10mm,半精铰,精铰16mm的孔,倒角45Z535立钻麻花钻、直柄机用铰刀内径千分尺9钻,半精铰,精铰16mm孔,倒角45Z525立钻麻花钻、直柄机用铰刀内径千分尺10钻螺纹孔6mm,攻丝M8-6HZ525立钻麻花钻、机用丝锥内径千分尺螺纹塞规11钻6mm的孔,锪120倒角Z525立钻麻花钻、高速钢莫氏锥锪钻内径千分尺12拉沟槽R3 L515A 拉刀内径千分尺13清洗清洗机14终检卡尺、塞规、百分表 4 机床设备及

19、工艺装备的选用4。1机床设备的选用在大批生产条件下,可以选用高效的专用设备和组合机床,也可选用通用设备。所选用的通用设备应提出机床型号,所选用的组合机床应提出机床特征,如“四面组合机床”。主要以由表3。2给出。4。2工艺装备的选用工艺装配主要包括刀具、夹具和量具。在工艺卡片中应简要写出它们的名称,如“钻头、“百分表”、“车床夹具”等。刀具、量具以在3.2给出.该零件的生产类型为大批生产,所选用的夹具均为专用夹具。5 加工余量、工序尺寸和公差的确定 根据锻件质量、零件表面粗糙度和形状复杂系数查表4.9,可得锻件的单边余量厚度方向在1.72。2mm,水平方向亦为1.7-2.2mm。 查表4。32的

20、凹槽的加工余量粗铣后半精铣宽度余量为1.5mm,宽度偏差为+0.12-+0.18mm。6切削用量及基本时间的确认此处只对第六步铣6毫米深槽说明。(1) 切削用量。本工序为粗铣槽后精铣槽,所选刀具为立铣刀,铣刀直径为6毫米总长为13mm,刃长为57mm,齿数为2,根据工艺手册的相关内容选择铣刀的基本形状。由于加工钢料的b=600700Mpa,故选用前角r=,后角a=12(周齿),a=6(端齿),以知铣削宽度为6mm,铣削深度为13mm。机床选用K52X立式铣床,共铣一个深槽。 确定每齿的进给量z,查阅工艺手册中圆柱铣刀,高速钢端铣刀和盘铣刀加工时进给量相关内容,X52立式铣床的加工功率为7.5K

21、W(查表4.48),工艺系统刚性为中等,立铣刀加工钢料,查的每齿进给量z=0。060.1mm/HZ。现取z=0。07mm/Z. 选择铣刀磨钝标准及耐用度.查阅工艺手册中铣刀磨钝标准的相关规定,用铣刀加工钢料,铣刀刀齿最大磨损量为0.06mm;铣刀直径为6mm。 确定切削速度和工作台每分钟进给量mz.根据公式(参见工艺手册中铣削时切削速度的计算相关内容)计算切削速度为=式中Cv=48,=0.25,则结果为16.5v/(r/min) 根据 想x52型立式铣床主轴转速表,选择60r/min,则实际切削速度v=0。93m/s,工作台每分钟进给量为 根据X52立式铣床工作台进给量表,则实际每齿进给量为m

22、/z。 效验机床功率.给据计算公式铣削时的功率为 式中,X52铣床主电机功率为7。5KW,故所选取的切削用量可以采用。所确定的切削用量mm,。(2)基本时间。根据表4.147基本时间公式为: 式中7 夹具设计为了提高劳动生产率,保证加工质量,降低劳动强度,需要设计专用夹具。根据老师给定的题目,设计工序铣宽为6深为9。5的槽。本专用夹具将用于KX52立式铣床的加工。刀具为铣刀等,制造夹具体毛坯的材料为HT200。通过铸造得到。7。1问题的提出本夹具主要用来工序铣宽6深9.5的槽。由于工序较多,工艺要求相对较高,加工相对复杂。本夹具的设计工程中应主要考虑如何定位,使用六点定位原理限制六个自由度。同

23、时由于加工过程中受力较大,受力方向较多,还应考虑如何才能实现很好的夹紧,以便进行相应的机械加工。其次还应考虑如何提高劳动生产率,降低劳动强度。本专用夹具将用于X52K立式钻床的加工.7.2夹具设计7。2。1 定位方案工件以50外圆及端面为定位基准,采用定位销与心轴组合定位方案。其中平面限制工件三个自由度,定位销限制两个自由度,活动两个定位销限制一个自由度。综上,该定位方案可行。7。2.2 夹紧机构采用心轴手动夹紧,通过拧紧上螺母使工件固定.7。2。3 夹具与机床联接元件采用两个标准定为键,固定在夹具体底面同一条直线位置的键槽中,用于确定机床夹具相对于机床进给方向的正确位置。要保证定位键的宽度与

24、机床工作台T型槽相匹配的要求。定位键可以承受一定的铣削扭矩,减轻夹紧螺栓、夹具体与机床的负荷,加强夹具加工过程的稳定性.7。2。4 定位误差分析定位元件尺寸及公差的确定。夹具的主要定位元件为三个支承钉和一个V形块,定位基准与工序基准相重合,所以基准不重合误差b=0,由于存在间隙,定位基准会发生相对位置的变化即存在基准位移误差。由表23铸件尺寸公差,基准位移误差为2.62.所以定位误差为1。8mm。7。2。5切削力及夹紧力的计算各工序中,铣削过程受力最大,所以只计算该工序切削力即可.钻孔切削力:查机床夹具设计手册P70表36,得铣削力计算公式: 式中 P钻削力t钻削深度, 45mmS每转进给量,

25、 0。5mmD麻花钻直径, 14mmHB布氏硬度,140HBS 所以 =451.7(N)钻孔的扭矩:式中 S每转进给量, 0。5mmD麻花钻直径, 14mmHB布氏硬度,140HBS=0。014=681。7(NM)根据手册查得该夹紧力满足要求,故此夹具可以安全工作。8设计体会三周的课程设计结束了。在老师的的耐心指导下,我们学到许多东西。本次设计通过理论与实践的结合,加深了我们对理论知识的理解,强化了生产实习中的感性认识。这次课程设计主要经历了两个阶段,第一阶段是机械加工工艺规程设计,第二阶段是专用夹具设计。第一阶段我运用了基准选择、机床选用等方面的知识;夹具设计的阶段运用了工件定位、夹紧机构及

26、零件结构设计等方面的知识.回顾起此次推动架的课程设计,至今我仍感慨颇多,的确,从理论到实践,在整整三个星期的日子里,可以说得是苦多于甜,但是可以学到很多很多的的东西,同时不仅可以巩固了以前所学过的知识,而且学到了很多在书本上所没有学到过的知识。通过这次课程设计使我懂得了理论与实际相结合是很重要的,只有理论知识是远远不够的,只有把所学的理论知识与实践相结合起来,从理论中得出结论,才能真正为社会服务,从而提高自己的实际动手能力和独立思考的能力。在设计的过程中遇到问题,可以说得是困难重重,这毕竟第一次做,难免会遇到过各种各样的问题,同时在设计的过程中发现了自己的不足之处,对以前所学过的知识理解得不够

27、深刻,掌握得不够牢固等。我觉得这次设计最重要的是让我懂得了团队精神的重要性。在本次设计过程中,如果我们没有一个很好的团队互助。很多自己想了很久没有结果的问题,在大家的帮助下很快就可以解决掉。我深刻的感觉到团队合作的重要性。在此特别感谢老师对我们的帮助。祝愿刘老师:工作顺利,合家欢乐!9参考文献1孟少农主编.机械加工工艺手册M.机械工业出版社,19912李益民主编.机械制造工艺设计简明手册M.机械工业出版社,19933崇 凯主编.机械制造技术基础M.化学工业出版社,19934王绍俊主编.机械制造工艺设计手册M。机械工业出版社,19875黄如林主编.切削加工简明实用手册M。化学工业出版社,20046薛源顺主编。机床夹具设计M.机械工业出版社,19957崇 凯主编。机械制造技术基础课程设计指南M。 化学工业出版社,2006.128陈于萍,高晓康主编.互换性与测量技术M.北京高等教育出版社,2005。9司乃钧,许德珠主编.热加工工艺基础M. 高等教育出版社,199110张龙勋主编。机械制造工艺学课程设计指导及习题M。机械工业出版社,1999。1111艾兴,肖诗纲主编.切削用量简明手册M。机械工业出版社,2002

展开阅读全文
