施工升降机台帐目录(附表).doc

施工升降机台帐目录
一、设备进场报验
1、租赁单位营业执照、资质证书、安全生产许可证
2、租赁合同（明确双方安全责任）、维修保养合同
3、特种设备制造许可证（产权登记证）
4、产品合格证（包括主要配件）
5、制造监督检验证明
二、设备安装告知
1、无锡市建筑施工起重机械设备安装告知表
2、保养单位营业执照、资质证书、信用管理手册
3、设备转场保养记录与转场保养记录检验合格证书
4、设备安装与拆除方案、报审表
5、安装拆卸过程中的应急救援预案及报审表
6、安装单位资质证书、安全生产许可证、信用手册
7、安装单位负责人、技术人员资格证书（B证）
8、安装单位专职安全员C证、安装人员特种作业操作证
9、产权登记证
10、江苏省建筑施工机械设备租赁企业行业确认书
11、设备安装单位与使用或租赁单位的安装合同
12、安装单位与施工总承包签订的安全协议。
13、总包单位负责设备安装的专职安全生产管理人员C证。
三、设备检验、备案
1、安装单位安装前的检查表、安装后的自验报告
2、检测单位检测报告、检测合格证
3、设备使用登记证
4、设备使用说明书

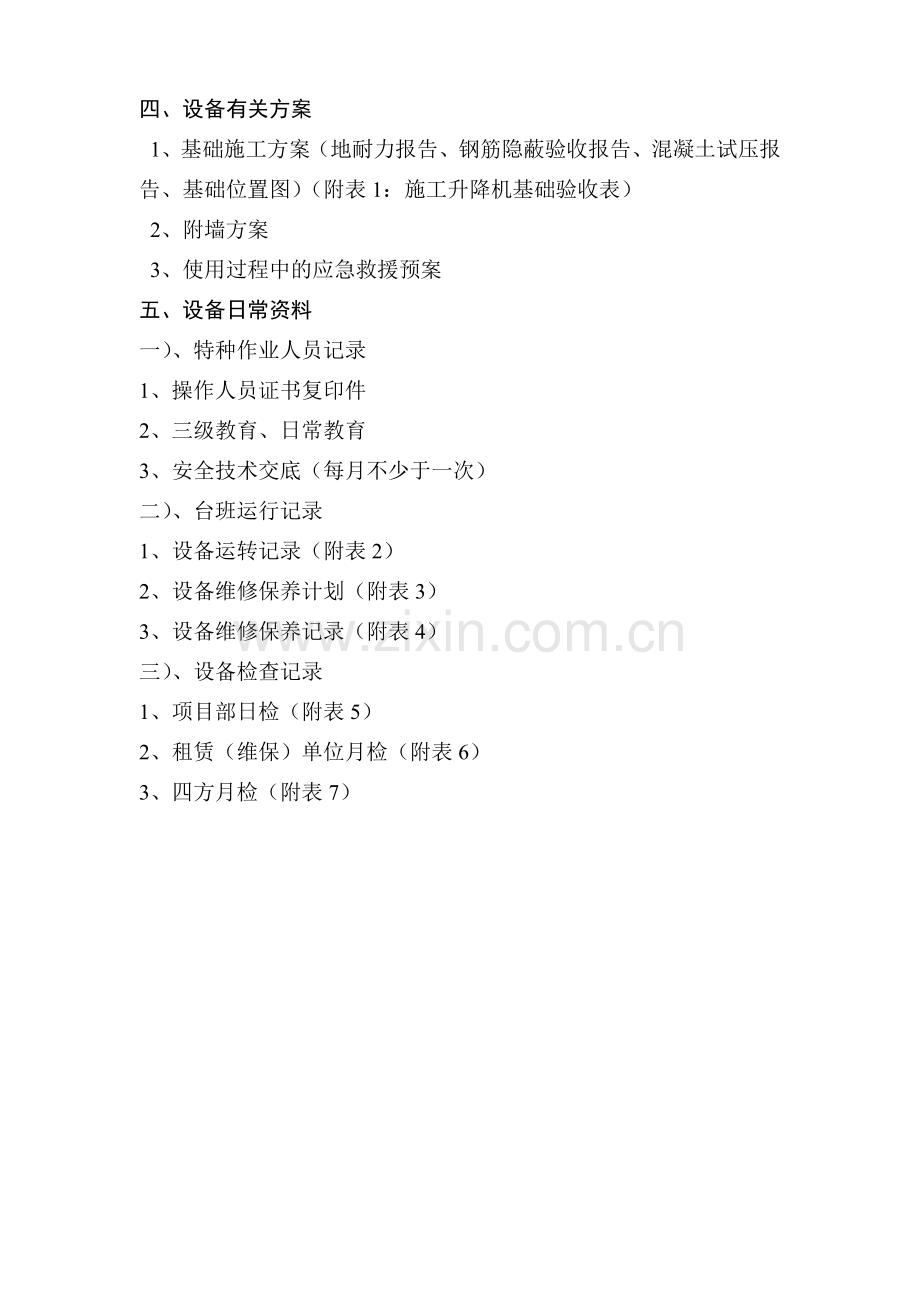

四、设备有关方案
1、基础施工方案（地耐力报告、钢筋隐蔽验收报告、混凝土试压报告、基础位置图）（附表1：施工升降机基础验收表）
2、附墙方案
3、使用过程中的应急救援预案
五、设备日常资料
一）、特种作业人员记录
1、操作人员证书复印件
2、三级教育、日常教育
3、安全技术交底（每月不少于一次）
二）、台班运行记录
1、设备运转记录（附表2）
2、设备维修保养计划（附表3）
3、设备维修保养记录（附表4）
三）、设备检查记录
1、项目部日检（附表5）
2、租赁（维保）单位月检（附表6）
3、四方月检（附表7）
施工升降机基础验收表
附表1

工程名称
无锡绿城XDG-2009-21号地块A块一标段
工程地址
无锡市滨湖区 立信大道 高浪路
使用单位
江苏南通二建集团有限公司
安装单位
无锡市伟顺机械设备租赁有限公司
设备型号
SC200/200
备案登记号
沪-S-07893

序号

检查项目

检查结论
（合格√、不合格×）

备注
1
地基承载力

2
基础尺寸偏差（长×宽×厚）（mm）

3
基础混凝土强度报告

4
基础表面平整度

5
基础顶部标高偏差（mm）

6
预埋螺栓、预埋件位置偏差（mm）

7
基础周围排水措施

8
基础周边与架空输电线安全距离

其他需说明的内容：
总承包单位

参加人员签字

使用单位

参加人员签字

安装单位

参加人员签字

监理单位

参加人员签字

验收结论：

施工总承包单位（盖章）：

年 月 日

江苏南通二建集团有限公司
记录文件
机械设备运转记录卡
表式编码：NTEJ CXJL14—06

编制单位：江苏南通二建集团有限公司 年 月 日
使用地点
无锡绿城XDG-2009-21号地块A块
机械名称
人货电梯
机械编号

操作人

日期
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
使用
班时

停置
班时

修理
班时

合计使用
使用
台日
台时
停置
台日
台时
修理
台日
台时
主管： 制表：

江苏南通二建集团有限公司
记录文件
机械设备保养修理计划表
表式编码：NTEJ CXJL14—07

编制单位： 江苏南通二建集团有限公司 年 月 日
序号
统一编号
机械名称
型号规格
保养类别
上次保养时间
计划保修时间（月）
送保
单位
承保
单位
备注
1
2
3
4
5
6
7
8
9
10
11
12

一级

一级

一级

二级

一级

一级

一级

二级

1. 保养类别：批一、二、三级保养及大修；
2. 保修时间：根据建设部维护和保养大修、保养间隔期次数及停修天数定额进行编制：
3. 保修计划编完后交区域公司和公司安设部。

江苏南通二建集团有限公司
附表4
记录文件
机械设备保养修理记录
表式编码：NTEJ CXJL14—09

编制单位：江苏南通二建集团有限公司 年 月 日
设备名称
施工升降机
统一编号

保修日期

竣工日期

保养类别

维修保养地点

维
修
保
养
记
录
内
容

更
换
主
要
配
件
配件名称
规格型号
单位
数量

验收人： 保养人：

施工升降机每日使用前检查表

工程名称
无锡绿城XDG-2009-21号地块A块Ⅰ标段
工程地址
高浪路，立信大道
使用单位
南通二建
设备型号
SC200/200
租赁单位
南通业旺机械设备安装有限公司
备案登记号
沪-S-07893
检查日期
2013年 7 月 05 日
检查结果代号说明
√＝合格 ○＝整改后合格 ×＝不合格 无＝无此项
序号
检查项目
检查结果
备 注
1
外电源箱总开关、总接触器正常

2
地面防护围栏门及机电联锁正常

3
吊笼、吊笼门和机电联锁操作正常

4
吊笼顶紧急逃离门正常

5
吊笼及对重通道无障碍物

6
钢丝绳连接、固定情况正常，各曳引钢丝绳松紧一致

7
导轨架连接螺栓无松动、缺失

8
导轨架及附墙架无异常移动

9
齿轮、齿条啮合正常

10
上、下限位开关正常

11
极限限位开关正常

12
电缆导向架正常

13
制动器正常

14
电机和变速箱无异常发热和噪声

15
急停开关正常

16
润滑油无泄漏

17
警报系统正常

18
地面防护围栏内及吊笼顶无杂物

发现问题：

维修情况：

司机签名：

施工升降机每月检查表
附表6
设备型号
SCD200/200
备案登记号
沪-S-07893
工程名称
无锡绿城XDG-2009-21号地块A块Ⅰ标段
工程地址
高浪路，立信大道
设备生产厂
上海宝达工程机械有限公司
出厂编号

出厂日期
2012.06.04
安装高度
40.5M
安装负责人
吴红华
安装日期
2013.6.15
检查结果代号说明
√＝合格 ○＝整改后合格 ×＝不合格 无＝无此项
名称
序号
检查项目
要 求
检查结果
备 注

标志
1
统一编号牌
应设置在规定位置

2

警示标志
吊笼内应有安全操作规程，操纵按钮及其他危险处应有醒目的警示标志，施工升降机应设限载和楼层标志

基础
和围
护设
施

3
地面防护围栏门机电联锁保护装置
应装机电联锁装置，吊笼位于底部规定位置地面防护围栏门才能打开，地面防护围栏门开启后吊笼不能启动

4
地面防护围栏
基础上吊笼和对重升降通道周围应设置防护围栏，地面防护围栏高≥1.8m

5

安全防护区
当施工升降机基础下方有施工作业区时，应加设防对重坠落伤人的安全防护区及其安全防护措施

6
电缆收集筒
固定可靠、电缆能正确导入

7
缓冲弹簧
应完好

金属
结构
件
8
结构件外观
无明显变形、脱焊、开裂和锈蚀

9
螺栓连接
紧固件安装准确、紧固可靠

10
销轴连接
销轴连接定位可靠

11

导轨架垂直度
架设高度h(m) 垂直度偏差（mm）
h≤70 ≤(1/1000)h
70＜h≤100 ≤70
100＜h≤150 ≤90
150＜h≤200 ≤110
h＞200 ≤130

对钢丝绳式施工升降机，垂直度偏差应≤（1.5/1000）h

吊笼
及层
门
12
紧急逃离门
应完好

13
吊笼顶部护栏
应完好

14
吊笼门
开启正常，机电联锁有效

15
层门
应完好

传动
及导
向
16
防护装置
转动零部件的外露部分应有防护罩等防护装置

17
制动器
制动性能良好，手动松闸功能正常

18

齿轮齿条啮合
齿条应有90%以上的计算宽度参与啮合，且与齿轮的啮合侧隙应为0.2mm-0.5mm

19
导向轮及背轮
连接及润滑应良好、导向灵活、无明显倾侧现象

20
润滑
无漏油现象

附着
装置
21
附墙架
应采用配套标准产品

22
附着间距
应符合使用说明书要求

23
自由段高度
应符合使用说明书要求

24
与构筑物连接
应牢固可靠

安全
装置
25
防坠安全器
应在有效标定期限内使用

26
防松绳开关
应有效

27
安全钩
应完好有效

28

上限位
安装位置：提升速度v＜0.8（m/s）时，留有上部安全距离应≥1.8（m）；v≥0.8（m/s）时，留有上部安全距离应≥1.8+0.1v2（m）

29

上极限开关
极限开关应为非自动复位型，动作时能切断总电源，动作后须手动复位才能使吊笼启动

30
下限位
应完好有效

31
越程距离
上限位和上极限开关之间的越程距离应≥0.15m

32
下极限开关
应完好有效

33
紧急逃离门
安全开关
应有效

34
急停开关
应有效

电气
系统

35
绝缘电阻
电动机及电气元件（电子元器件部分除外）的对地绝缘电阻应≥0.5MΩ；电气线路的对地绝缘电阻应≥1MΩ

36
接地保护
电动机和电气设备金属外壳均应接地，接地电阻应≤4Ω

37
失压、零位保护
应有效

38
电气线路
排列整齐，接地，零线分开

39
相序保护装置
应有效

40
通信联络装置
应有效

41
电缆
电缆完好无损，电缆导向架按规定设置

对重
和钢
丝绳
42
钢丝绳
应规格正确，且未达到报废标准

43
对重导轨
接缝平整，导向良好

44
钢丝绳端部固结
应固结可靠。绳卡规格应与绳径匹配，其数量不得少于3个，间距不小于绳径的6倍，滑鞍应放在受力一侧

检查结论：

维保（租赁）单位检查人签字：
使用单位检查人签字：

日期： 年 月 日
注：此表由维保单位每月填写，项目部存档。
施工升降机四方验收表
附表7

工程名称
无锡绿城XDG-2009-21号地块A块Ⅰ标段2#
工程地址
高浪路，立信大道
设备型号
SCD200/200
备案登记号
沪-S-07893
设备生产厂
上海宝达工程机械有限公司
出厂编号

出厂日期
2012-06-04
安装高度
40.5
安装负责人
吴红华
安装日期
2013.6.15
检查结果代号说明
√＝合格 ○＝整改后合格 ×＝不合格 无＝无此项
检查项目
序号
内容和要求
检查结果
备 注

主要部件
1
导轨架、附墙架安装齐全、牢固，位置正确

2
螺栓拧紧力矩达到技术要求，开口销完全撬开

3
导轨架安装垂直度满足要求

4
结构件无变形、开焊、裂纹

5
对重导轨符合使用说明书要求

传动系统
6
钢丝绳规格正确，未达到报废标准

7
钢丝绳固定和编结符合标准要求

8
各部位滑轮转动灵活、可靠，无卡阻现象

9
齿条、齿轮、拽引轮符合标准要求、保险装置可靠

10
各机构转动平稳、无异常响声

11
各润滑点润滑良好、润滑油牌号正确

12
制动器、离合器动作灵活可靠

电气系统
13
供电系统正常，额定电压值偏差≤±5%

14
接触器、继电器接触良好

15
仪表、照明、报警系统完好可靠

16
控制、操纵装置动作灵活、可靠

17
各种电气安全保护装置齐全、可靠

18
电气系统对导轨架的绝缘电阻应≥0.5MΩ

19
接地电阻应≤4Ω

安全系统
20
防坠安全器在有效标定期限内

21
防坠安全器灵敏可靠

22
超载保护装置灵敏可靠

23
上、下限位开关灵敏可靠

24
上、下极限开关灵敏可靠

25
急停开关灵敏可靠

26
安全钩完好

27
额定载重量标牌牢固清晰

28
地面防护围栏门、吊笼门机电联锁灵敏可靠

试运行
29
空载
双吊笼施工升降机应分别对两个吊笼进行试运行。试运行中吊笼应启动、制动正常，运行、平稳，无异常现象

30
额定载重量

31
125%额定载重量

坠落试验
32
吊笼制动后，结构及连接件应无任何损坏或永久变形，且制动距离应符合要求

使用单位验收意见：

验收人员签字： 验收日期： 年 月 日
安装单位验收意见：

验收人员签字： 验收日期： 年 月 日
监理单位验收意见：

验收人员签字： 验收日期： 年 月 日
租赁单位验收意见：

验收人员签字： 验收日期： 年 月 日
