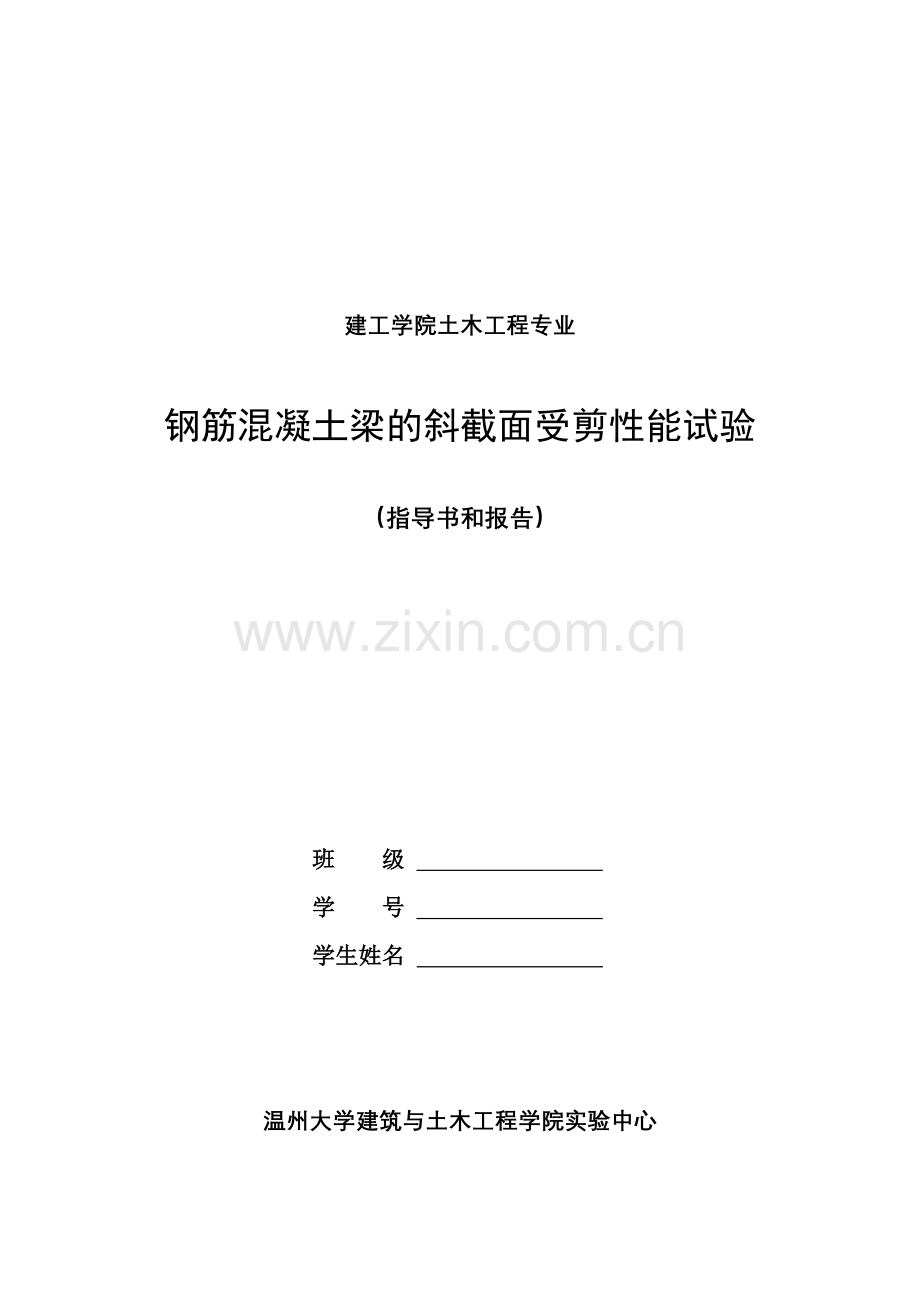

钢筋混凝土梁的斜截面受剪性能试验-指导书和试验报告.doc

建工学院土木工程专业

钢筋混凝土梁的斜截面受剪性能试验

（指导书和报告）

班 级 　　　　　　　　
学 号 　　　　　　　　
学生姓名 　　　　　　　　

温州大学建筑与土木工程学院实验中心

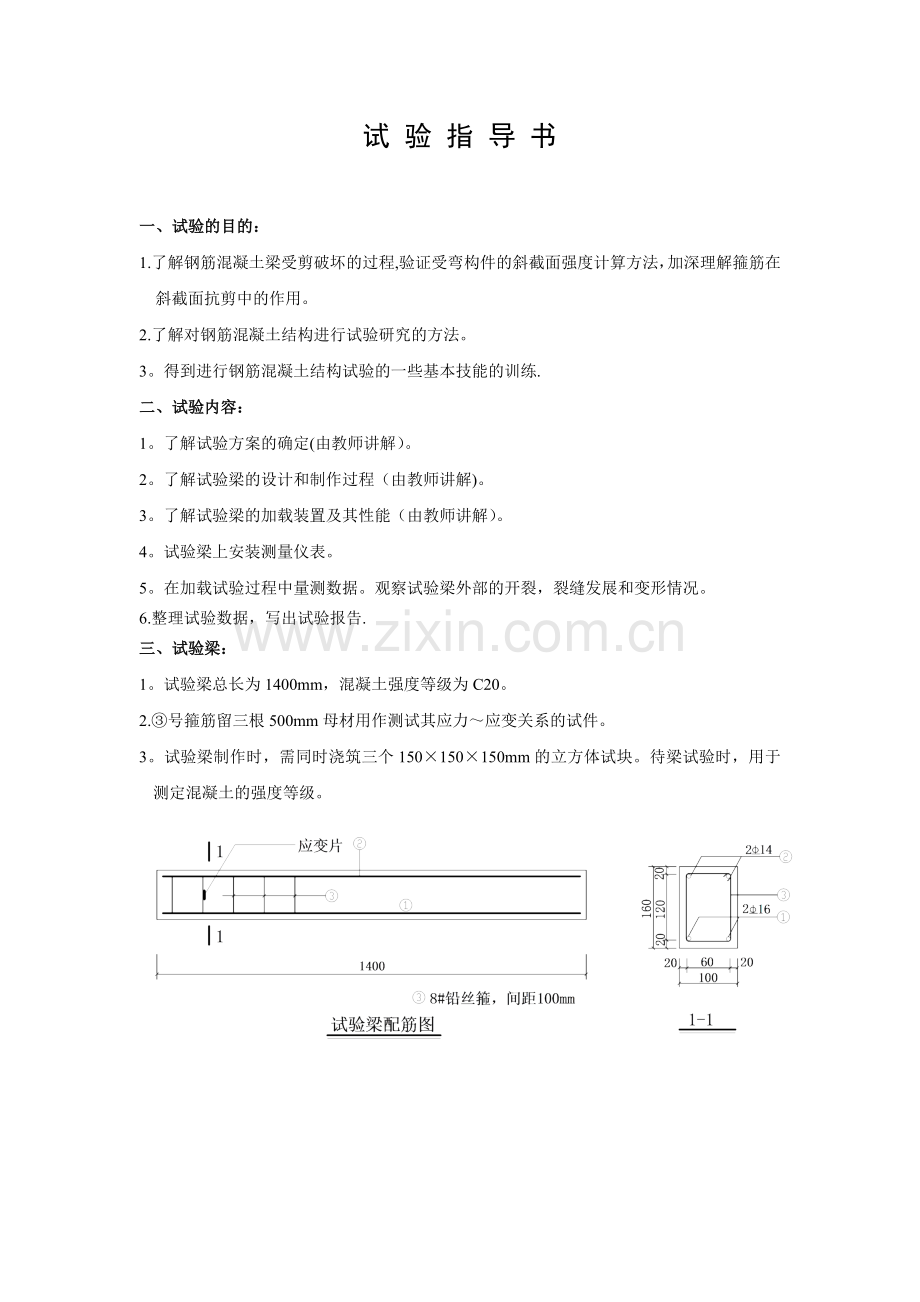

试 验 指 导 书

一、试验的目的：
1.了解钢筋混凝土梁受剪破坏的过程,验证受弯构件的斜截面强度计算方法，加深理解箍筋在斜截面抗剪中的作用。
2.了解对钢筋混凝土结构进行试验研究的方法。
3。得到进行钢筋混凝土结构试验的一些基本技能的训练.
二、试验内容：
1。了解试验方案的确定(由教师讲解）。
2。了解试验梁的设计和制作过程（由教师讲解)。
3。了解试验梁的加载装置及其性能（由教师讲解）。
4。试验梁上安装测量仪表。
5。在加载试验过程中量测数据。观察试验梁外部的开裂，裂缝发展和变形情况。
6.整理试验数据，写出试验报告.
三、试验梁：
1。试验梁总长为1400mm，混凝土强度等级为C20。
2.③号箍筋留三根500mm母材用作测试其应力～应变关系的试件。
3。试验梁制作时，需同时浇筑三个150×150×150mm的立方体试块。待梁试验时，用于测定混凝土的强度等级。

四、试验梁的加载与仪表布置：

五、试验量测数据内容：
1。各级荷载下支座沉陷与跨中的挠度。
2。各级荷载下箍筋的应变。
3。各级荷载下斜截面混凝土应变.
4。记录，观察梁的开裂荷载和开裂后在各级荷载下裂缝的发展情况,（包括裂缝的Wmax）。
六、试验仪器及设备

1. YE2583A程控静态应变仪
3.千分表(备用)
5.手动液压泵全套设备
7.放大镜和裂缝宽度量测卡
2。百分表或电子百分表
4.手持式引伸仪（标距10cm）
6.千斤顶（Pmax＝320KN，自重0.01kN/只)
8.分配梁（工字钢，自重0.07kN/根)

七、试验要求
（一)参加部分试验准备工作
1。试件的制作.
2.试件两侧表面刷白，并用墨线画40×100mm的方格线（以便观测裂缝）。
3.试件安装,测点布置及仪器仪表设备的调试.
（二）按现行规范计算试验梁的承载力Pu,并选定加荷级数(一般为10级）及每级加载的荷载量。第一级应考虑梁自重、分配梁和千斤顶自重等荷载,临近开裂和破坏时可半级或1/4级加载。
（三）试验中要求正确记录各要求的数据。
(四)试验后整理试验数据，并写出试验报告。

试 验 报 告

一、试验梁抗剪承载力Vu的计算:

二、试验梁每级加载值选定：

注：（1)第1级千斤顶加载值按下式调整
P1*＝加载值P1－P千（千斤顶自重)－P分(分配梁自重)－P梁(试验梁自重)×2
（2）将试验梁均布自重按剪力等效折算为集中自重P梁:即

三、箍筋的σ~ε曲线：

（1）数据： 箍筋直径： mm ； 箍筋面积As： mm2

（2)σ~ε曲线图

四、梁混凝土立方试块的强度值:
1. 数据：

2.平均压力值：
3。计算下列各值：

五、梁加载中各量测数据记录：

六、数据整理：

七、画出曲线图（考虑自重，分配梁及千斤顶等荷载的影响修正）
M～f曲线

M~εs曲线

在各级荷载下，截面的变形沿高度的分布图

M～εc曲线

八、对梁试验的分析和结论:
提示：可描述下列方面的内容,
1。梁的变形规律如何，平截面假定是否成立等.
2.该梁的斜截面开裂荷载、破坏荷载,及该梁是受强度破坏控制，还是受正常使用极限状态控制（即挠度和裂缝最大宽度控制）。
3.该梁的破坏形态，及解释为什么会产生这种形态的破坏。
4.试验值Put与计算值Pu不同的原因分析。
5.对有关试验的体会：例如试验中应注意什么，怎样才能做成功试验，及对本次试验应作哪些改进以促进和提高试验的精确程度等等。
3。7考核办法
3.7。1考核办法
