二次结构施工.ppt

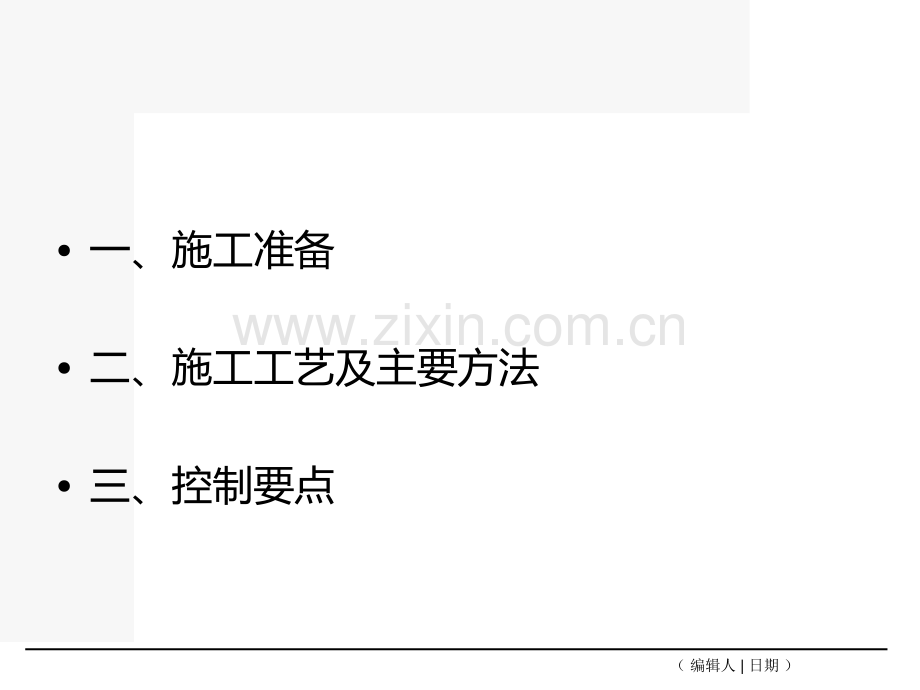

二次结构施工质量要求及控制要点周松林2015年8月28日（编辑人|日期）一、施工准备二、施工工艺及主要方法三、控制要点（编辑人|日期）1、材料准备：外墙采用250厚蒸压加气混凝土砌块，内墙采用200厚蒸压加气混凝土砌块，M5混合砂浆砌筑，蒸压加气混凝土砌块干密度700kg/m（小于800kg/m），其强度级别不小于A5.0。(强度级别：A1.0,A2.0,A2.5,A3.5,A5.0,A7.5,A10)砌块尺寸长*宽*高分别是600*250*200，600*200*200一、施工准备（编辑人|日期）1、材料准备：材料要求：(1)、砌块出厂质量证明文件，复试检验（立方体试块抗压强度及干密度）;(2)、砌块应存放5天才能出厂（查看质量证明文件上的生产日期，出厂日期）；一、施工准备（编辑人|日期）2、技术准备：（1）施工测量：每层楼面要弹出轴线、墙身线、门窗洞口位置线、管道预留洞位置及标高线（建筑500mm控制线），所有的测量施工线必须经过复核，符合设计图纸要求，并做好验收手续；（2）提前做好砌块的复试及报验工作。一、施工准备（编辑人|日期）1、施工流程：清理基层楼面抄平、测量放线绑扎构造柱钢筋砌块排砖加气块砌筑构造柱支模构造柱浇筑混凝土拆模清理敷设墙内电线管及接线盒2、施工方法 清理基层，楼面抄平、测量放线：砌筑前，将基底清理干净，并将楼面找平，超过20mm的要用细石混凝土找平，弹出各种墙线、洞口线等。二、施工工艺及主要方法（编辑人|日期）2、施工方法 绑扎构造柱钢筋：按图纸要求绑扎构造柱钢筋，主筋412，箍筋6200，钢筋搭接处及柱顶500高度范围内用6100。构造柱设置要求：屋面女儿墙构造柱要求：构造柱起自屋面梁（或板），其纵向钢筋下部锚入屋面梁（或板）35d,上部锚入女儿墙压顶35d.女儿墙构造柱间距不大于3000.二、施工工艺及主要方法（编辑人|日期）2、施工方法 构造柱设置要求：屋面女儿墙设置构造柱，间距不大于3m，配筋见 06SG614-1（主筋412，箍筋6250）。所有砌体墙悬墙端部、砌体交接处、柱间墙长大于5m及门窗洞(宽度大于2m）边均须增加构造柱，构造柱间距均不应大于3m。所有墙体高度大于4m墙顶及中部增加圈梁,高度180,厚度同墙厚主筋配筋412,箍筋为8200,圈梁钢筋锚入构造柱35d;构造柱与圈梁遇门窗洞口处断开，钢筋锚入与门樘及门梁400mm。二、施工工艺及主要方法（编辑人|日期）2、施工方法 二、施工工艺及主要方法（编辑人|日期）2、施工方法 砌块排砖：砌筑前先预先试排块，并优先使用整块，需要断开砌块时，锯裁砌块的长度不应小于砌块总长的1/3，长度小于200mm的砌块不得用于排砖。二、施工工艺及主要方法（编辑人|日期）2、施工方法 砌块砌筑：立皮数杆（采用30*40木料制作，一般距墙皮或墙角50mm，皮数杆应垂直、牢固、标高一致），确定门顶过梁、水平系梁、窗台、砌块皮数的高度。每层开始时从转角或十字转角处开始，铺浆要均匀，安装砌块时放平放正，每层均拉线控制砌体标高和砌块平整度。砌块砌筑时，应上下错缝，搭接长度不易小于砌块长度的1/3。砌体水平灰缝厚度一般为15mm，垂直灰缝宽度为20mm。混凝土砌块砌筑前，先砌3皮混凝土实心砌块打底或做200高混凝土坎台。二、施工工艺及主要方法（编辑人|日期）2、施工方法 砌块砌筑：立皮数杆（采用30*40木料制作，一般距墙皮或墙角50mm，皮数杆应垂直、牢固、标高一致），确定门顶过梁、水平系梁、窗台、砌块皮数的高度。每层开始时从转角或十字转角处开始，铺浆要均匀，安装砌块时放平放正，每层均拉线控制砌体标高和砌块平整度。砌块砌筑时，应上下错缝，搭接长度不宜小于砌块长度的1/3。砌体水平灰缝厚度一般为15mm，垂直灰缝宽度为20mm。构造柱施工时,应先砌墙后浇柱,墙身砌成马牙槎，每一马牙槎高度不宜超过300。间隔为300。每次砌墙和浇筑高度不得超过2000，墙拉筋遇门洞及窗洞时可伸至洞口处截断.二、施工工艺及主要方法（编辑人|日期）2、施工方法 砌块砌筑（拉结筋设置）：所有内外墙裙，每两皮砌块间(即每400高)设一道R5拉结镀锌钢筋网片。砌体墙交接区应加设连接附加钢筋.详见国标 10SG614-1。填充墙的顶部与框架梁、板连接见国标 10SG614-1。砌体墙与钢筋砼柱连接钢筋构造做法参照国标 10SG614-1。后砌填充墙要求：填充墙应沿框架柱全高每隔500mm设26拉筋，拉筋沿墙全长贯通;楼梯间和走廊的填充墙，应采用钢丝网砂浆面层加强,钢丝网片规格：网孔尺寸为20 x20mm，钢丝直径为1mm,采用热镀锌。二、施工工艺及主要方法（编辑人|日期）2、施工方法 过梁设置：门窗过梁:墙砌体上门窗洞口应设置过梁（见过梁表）;当洞口上方有承重梁通过，且该梁底标高与门窗洞顶距离过近，放不下过梁时，可直接在梁下挂板，(图14.1)：二、施工工艺及主要方法（编辑人|日期）2、施工方法 过梁设置：二、施工工艺及主要方法（编辑人|日期）2、施工方法 砌体收顶：砌体收顶与结构顶板、梁相交时，施工时间应在下部砌体沉实后（至少间隔7d）方可进行，收顶采用斜砌的方法，砖块必须逐块敲紧挤实，填满砂浆。二、施工工艺及主要方法（编辑人|日期）2、施工方法 水电管线敷设：水电管线的敷设工作，必须待砌体砌筑完成24小时后方可进行，开槽使用专用工具，砌块砌体镂槽总深度，水平方向不得大于1/4墙后，竖向不得大于1/3墙后，且应避免交叉双面开槽。暗敷电线管外皮距砌块砌体表面最小距离不得小于15mm。二、施工工艺及主要方法（编辑人|日期）1、砌块码放场地应平整、干燥且有防雨措施，码放高度不宜超过2.6米；2、砌块运输、装卸过程中，严禁抛掷和倾倒；3、砌筑前应认真熟悉图纸，核实门窗洞口位置及尺寸，预埋件、预留位置；4、在砌块砌体上钻孔、镂槽或切锯等，均应使用专用工具，不得任意剔凿；5、砌块砌体不得冒雨施工；6、砌块表面应洁净，不得有油污和浮沉；7、不同强度等级的砌块不得混砌，亦不宜与其他墙体材料混砌；8、砌体填充墙上不得留设脚手眼；9、砌体填充墙的水平灰缝饱满度应大于90%，垂直灰缝饱满度应大于80%；三、控制要点（编辑人|日期）10、砌块墙体的允许偏差：三、控制要点（编辑人|日期）11、圈梁、构造柱、水平系梁及墙体拉结筋的位置、锚固长度及搭接长度应符合设计要求；12、砌体组砌方法正确，上下错缝、转角及丁头部位搭砌正确；13、墙体顶面与梁板接触面组砌紧密无裂缝。三、控制要点（编辑人|日期）（编辑人|日期）（编辑人|日期）（编辑人|日期）
