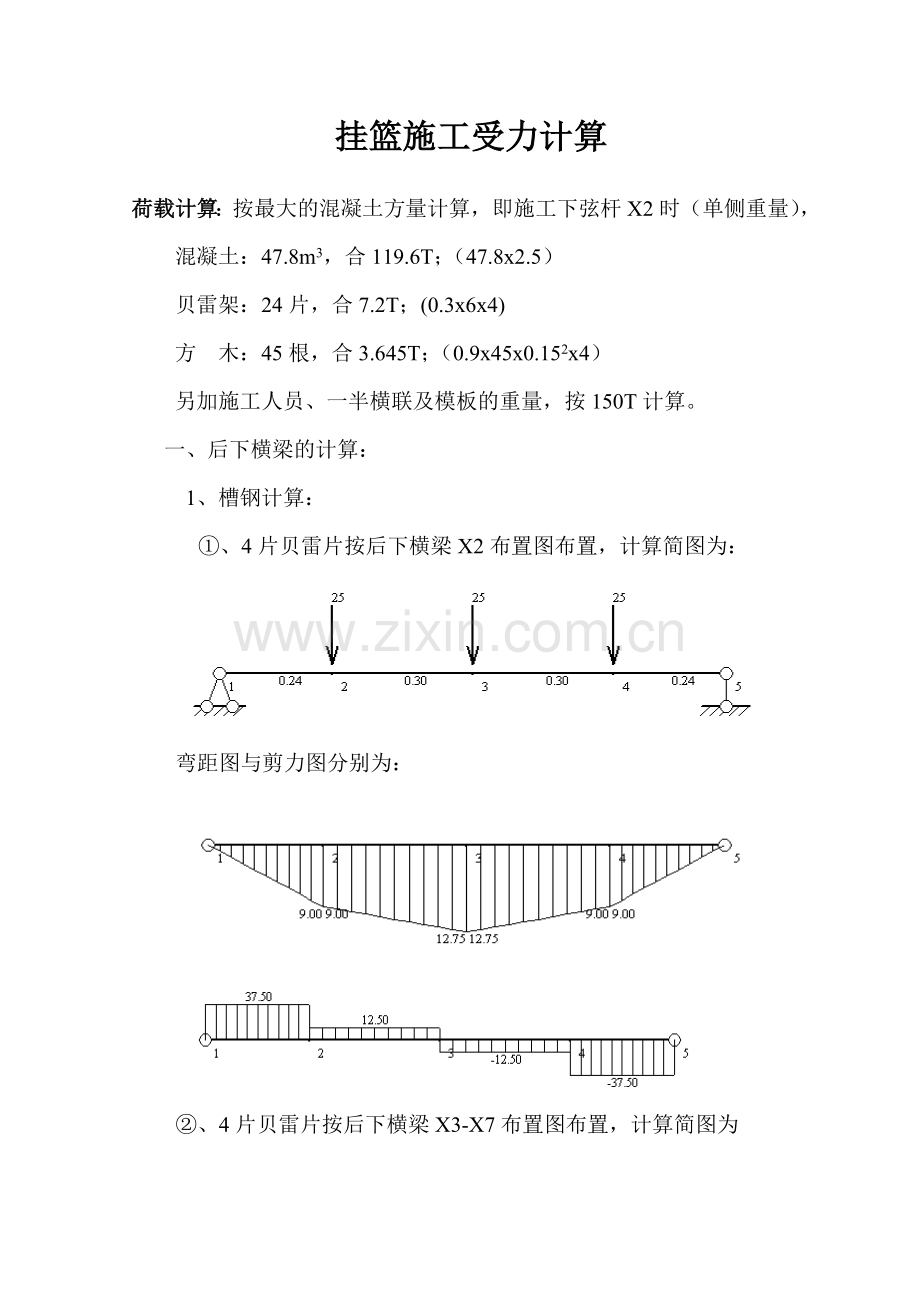

吊篮施工计算.doc_第1页
第1页 / 共8页

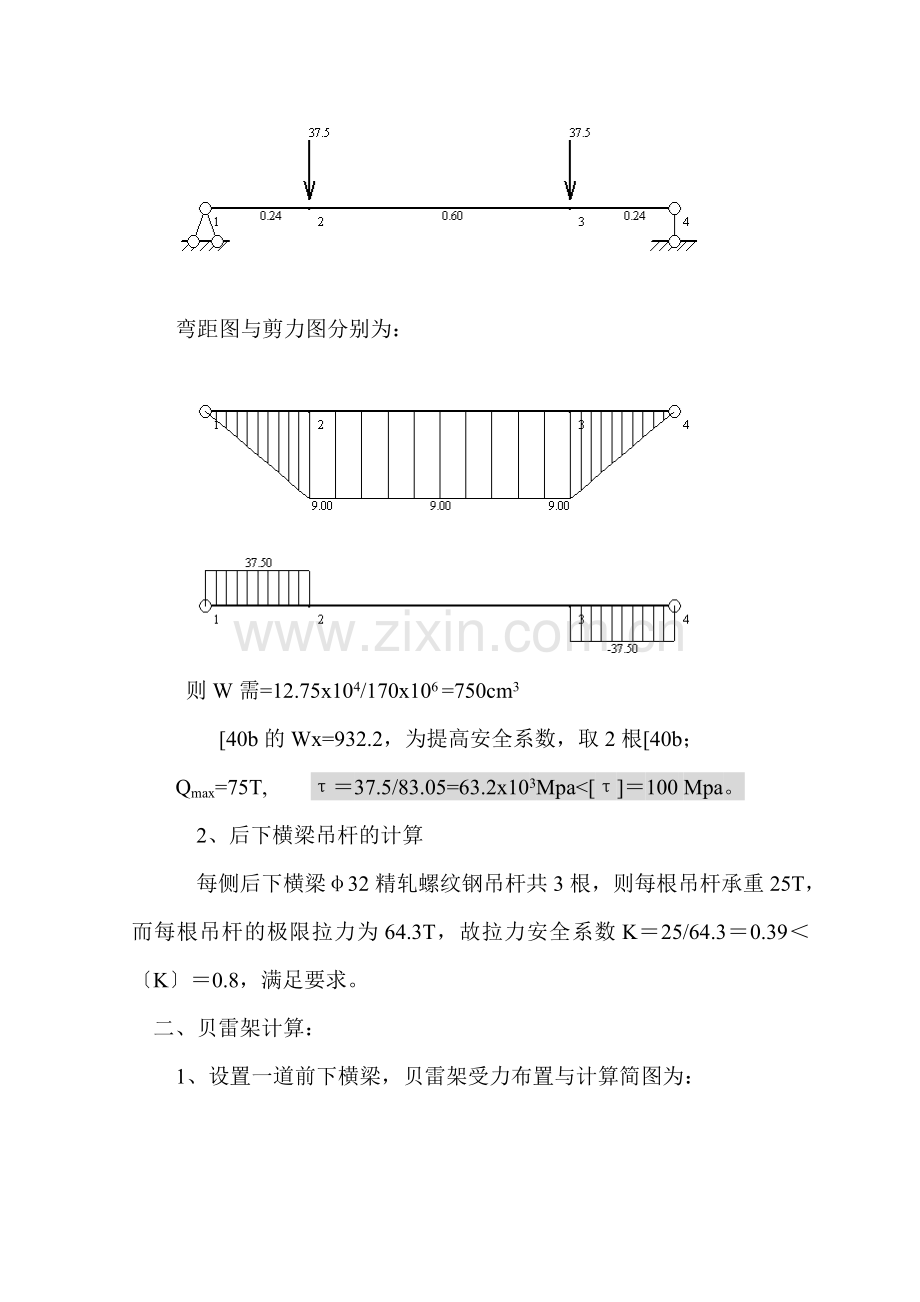

吊篮施工计算.doc_第2页
第2页 / 共8页


点击查看更多>>
资源描述
挂篮施工受力计算 荷载计算:按最大的混凝土方量计算,即施工下弦杆X2时(单侧重量), 混凝土:47.8m3,合119.6T;(47.8x2.5) 贝雷架:24片,合7.2T;(0.3x6x4) 方 木:45根,合3.645T;(0.9x45x0.152x4) 另加施工人员、一半横联及模板的重量,按150T计算。 一、后下横梁的计算: 1、槽钢计算: ①、4片贝雷片按后下横梁X2布置图布置,计算简图为: 弯距图与剪力图分别为: ②、4片贝雷片按后下横梁X3-X7布置图布置,计算简图为 弯距图与剪力图分别为: 则W需=12.75x104/170x106 =750cm3 [40b的Wx=932.2,为提高安全系数,取2根[40b; Qmax=75T, τ=37.5/83.05=63.2x103Mpa<[τ]=100 Mpa。 2、后下横梁吊杆的计算 每侧后下横梁φ32精轧螺纹钢吊杆共3根,则每根吊杆承重25T,而每根吊杆的极限拉力为64.3T,故拉力安全系数K=25/64.3=0.39<〔K〕=0.8,满足要求。 二、贝雷架计算: 1、设置一道前下横梁,贝雷架受力布置与计算简图为: 在该荷载下,弯距图和剪力图为: 按四片贝雷架布置,则每片贝雷架的最大弯矩和剪力分别为: Mmax=291.26/4=72.815Tm=728.15KNm<[M]=788.2 KNm Qmax=88.06/4=22.02T=220.2KN<[Q]=245.2KN Ymax=5ql4/384EI=5x14.56x104x13.64/(4x384x250497.2x10-8x2x1011)=32mm<13.6/400=34mm,满足要求。实际施工过程中,先浇注下弦杆混凝土,最大方量重为GX2=57T,故实际浇注贝雷片最大挠度为12mm。 三、前下横梁的计算: 1、斜拉吊杆的计算: 前下横梁所受的最大拉力为:Tmax=104.37T,斜吊杆采用4根Φ32精轧螺纹钢;Φ32精轧螺纹钢的极限拉力为64.3T,而实际每根受力为26.09T,则拉力安全系数为K=26.09/64.3=0.41<〔K〕=0.8满足要求。 2、前下横梁的布置与受力简图为: 弯距图与剪力图为: Mmax=25.5Tm;Qmax=37.5T 布置两根工字钢,则每根Mmax1=12.75Tm;Qmax1=18.75T, 则W=12.75x104/(170x106)=0.075x10-2m3=750cm3,取I40b,WI40b=1140 cm3。 τmax=Qs/Izb=18.75x104/(33.6x10-2x12.5x10-3)=44.6Mpa<〔τ〕=100 Mpa; 满足要求。 3、前下横梁轴计算 取用45#钢,受力简图为: Mmax=PL/4=52.19x104x0.2/4=2.6x104Nm σ=Mmax/W<[σ]=360Mpa; W>2.6x104/(360x106)= 7.2x10-5 m3; πd3/32>7.2x10-5 m3; d>9.02cm; 为安全起见,选d=13mm(45#钢)。 τmax=16Q/(3πd2)=16x26.09x104/(3x3.14x0.132) =26.2 Mpa<[τ]=125Mpa; 满足要求。 4、A板受力计算(取厚度为30mm的16Mn): Nb为横向断面受力, Na为竖向断面受力 在b断面宽度较大,不做受力计算。 Nb=52.19/4=13.1T; Na=0.32x26.09=8.35T K=(R/h)ln[(2R+h)/(2R-h)-1] =(0.07/0.1)ln[(0.14+0.1)/(0.14-0.1)-1] =0.254 σa内=[P/(hδ)]{0.407-0.087h/[k(2R-h)] } σa外=[P/(hδ)]{0.407+0.087h/[k(2R+h)] } 其中,P=26.09T=26.09x104N,h=0.1m,δ=0.03m,R=0.07m σa内=-38.95Mpa<〔σ〕=263Mpa; σa外=47.65Mpa<〔σ〕=263Mpa; 即,δ=0.03m满足要求。 5、C吊带的计算(16Mn钢): σ拉=P/A 其中,P=52.19/8=6.52T;A=0.06δ; σ拉≤〔σ〕=263Mpa, 即δ≥8mm,取δ=16mm。 6、B板的计算(16Mn钢): B板的高度取200mm,求其厚度; Mmax=ql2/8=76.5x0.342/8=1.1Tm; W=Mmax/〔σ〕=1.1x104/263x106=4.2x10-5m3 W=bh2/6≥4.2x10-5,b≥12.6mm,取b=30mm。 7、焊缝计算: 每块吊带受力13T,焊缝的焊脚长度hf=10mm, τ=13x104/(0.7x0.01x0.2x2)=46.4Mpa<〔τ〕=120 Mpa; 实际钢板焊缝焊满后hf=20mm。焊接时采用507焊条且专业焊工焊接。 8、联结器销轴的计算(计算其抗剪应力): τ=Q/A=26x104/(πr2)<〔τ〕=120 Mpa; r2>26x104/(3.14x120x106);r>26mm; 取r=80mm。 9、斜拉吊杆上横梁(A3钢): 斜拉吊杆上横梁受力简图为 弯距图与剪力图为: Mmax=18.2T.m;Qmax=26T 布置三排20*20*200cm的钢板,则受力最大的一排钢板Mmax1=9.1T.m;Qmax1=13T, 则σ弯= Mmax1/W=9.1*104/(0.2*0.22/6)=68.3Mpa<[σ弯]=170 Mpa τ=Q max1/A=13*104/(0.2*0.2)=3.3 Mpa<[τ]=100 Mpa 满足要求
