支座垫石标准施工工法ppt.ppt

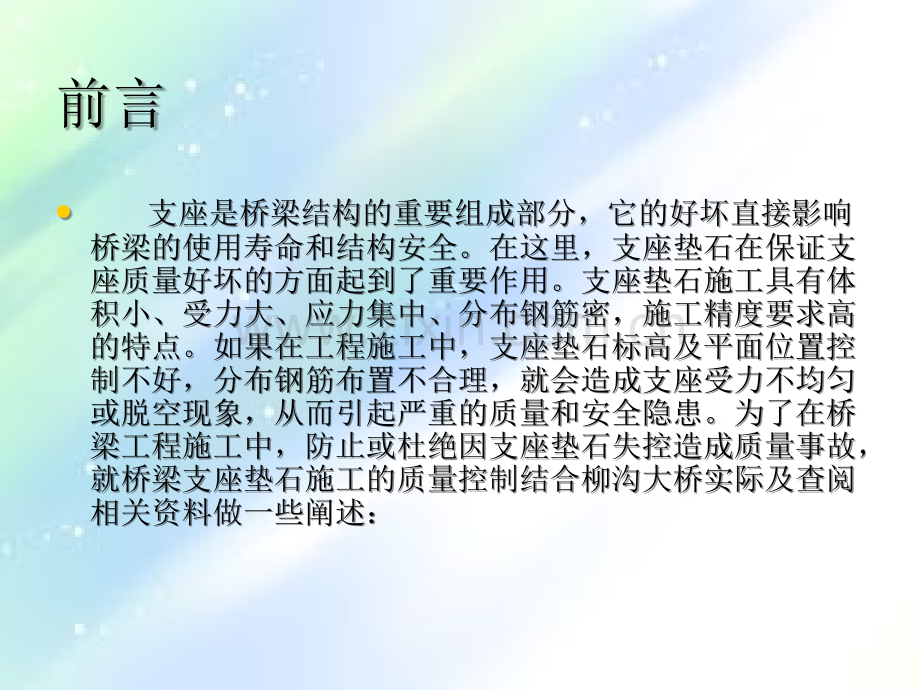

支座垫石标准施工工法支座垫石标准施工工法中铁中铁1111局集团有限公司局集团有限公司仁新高速仁新高速*标项目部标项目部前言 支座是桥梁结构的重要组成部分，它的好坏直接影响支座是桥梁结构的重要组成部分，它的好坏直接影响桥梁的使用寿命和结构安全。在这里，支座垫石在保证支桥梁的使用寿命和结构安全。在这里，支座垫石在保证支座质量好坏的方面起到了重要作用。支座垫石施工具有体座质量好坏的方面起到了重要作用。支座垫石施工具有体积小、受力大、应力集中、分布钢筋密，施工精度要求高积小、受力大、应力集中、分布钢筋密，施工精度要求高的特点。如果在工程施工中，支座垫石标高及平面位置控的特点。如果在工程施工中，支座垫石标高及平面位置控制不好，分布钢筋布置不合理，就会造成支座受力不均匀制不好，分布钢筋布置不合理，就会造成支座受力不均匀或脱空现象，从而引起严重的质量和安全隐患。为了在桥或脱空现象，从而引起严重的质量和安全隐患。为了在桥梁工程施工中，防止或杜绝因支座垫石失控造成质量事故，梁工程施工中，防止或杜绝因支座垫石失控造成质量事故，就桥梁支座垫石施工的质量控制结合柳沟大桥实际及查阅就桥梁支座垫石施工的质量控制结合柳沟大桥实际及查阅相关资料做一些阐述：相关资料做一些阐述：支座垫石的主要施工工序测量放样测量放样钢筋预埋钢筋预埋盖梁混凝土浇筑盖梁混凝土浇筑垫石区域凿毛垫石区域凿毛钢筋修整钢筋修整测量放样测量放样模板安装模板安装测量复核测量复核浇筑砼浇筑砼养护养护后期处理后期处理 1、钢筋预埋 在盖梁骨架及模板吊装固定好后，由测量人员在盖梁骨架顶面测量放出两墩顶中心点，及盖梁中心轴线方向前后控制点，该点可通过焊铁板的方式固定于钢筋骨架面上。然后由技术人员对每个垫石中心位置进行分中并预埋垫石钢筋。2、盖梁混凝土浇筑 待报检通过后进行砼浇筑。砼浇筑过程中注意保护垫石钢筋，确保其标高与平面位置不发生变化。3、垫石区域凿毛 待盖梁砼初凝后即对垫石区域砼表面进行凿毛，清除浮浆直至砼出露面骨料分布均匀，浆体饱满基本无气泡，外观上判断砼强度能满足要求即可。4、钢筋修整 盖梁浇筑完后立即进行支座垫石砼浇筑的准备工作，在凿毛后，测量人员重新在盖梁砼顶面上将纵横轴线控制点测放出，然后依据控制点分出各垫石的中心点。再根据中心点位置按设计图加设钢筋网片并用电焊等方式进行固定。同时，将原预埋钢筋上的粘附浆壳敲掉。修整后的垫石钢筋5、模板安装待垫石钢筋修整绑扎好后，根据所分各中心点位，安装垫待垫石钢筋修整绑扎好后，根据所分各中心点位，安装垫石模板。模板按尺寸安装并固定牢固。模板安装应该满足石模板。模板按尺寸安装并固定牢固。模板安装应该满足以下要求以下要求 :5.15.1、模板板面之间应平整，接缝严密，不漏浆，保证结、模板板面之间应平整，接缝严密，不漏浆，保证结构物外露面美观，线条流畅。构物外露面美观，线条流畅。5.25.2、模板安装完毕后，应对其平面位置、顶部标高、节、模板安装完毕后，应对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，符合要求后方可浇筑混点联系及纵横向稳定性进行检查，符合要求后方可浇筑混凝土。浇筑混凝土前，模板涂刷脱模剂，外露面混凝土模凝土。浇筑混凝土前，模板涂刷脱模剂，外露面混凝土模板的脱模剂应采用同一品种，不得使用废机油等油料，且板的脱模剂应采用同一品种，不得使用废机油等油料，且不得污染钢筋及混凝土的施工缝处。不得污染钢筋及混凝土的施工缝处。5.35.3、浇筑混凝土时，发现模板有超过允许偏差变形值的、浇筑混凝土时，发现模板有超过允许偏差变形值的可能时，应及时纠正。可能时，应及时纠正。6、砼浇筑垫石模板安装完成后，由测量人员对各垫石模板的平面位垫石模板安装完成后，由测量人员对各垫石模板的平面位置及标高进行复测，满足设计及规范要求后，向监理工程置及标高进行复测，满足设计及规范要求后，向监理工程师报检，检查合格即可进行砼浇筑。师报检，检查合格即可进行砼浇筑。砼浇筑前应将模板内杂物清理干净并将砼接触面湿润。砼砼浇筑前应将模板内杂物清理干净并将砼接触面湿润。砼通过吊车吊至盖梁顶，用振动棒振捣密实。通过吊车吊至盖梁顶，用振动棒振捣密实。同时现场技术员进行跟踪标高测量，一边浇筑砼，一边进同时现场技术员进行跟踪标高测量，一边浇筑砼，一边进行测量直到每一块垫石到达设计标高时为宜，然后刮除顶行测量直到每一块垫石到达设计标高时为宜，然后刮除顶面多余浮浆，再将砼面进行抹平处理（利用水平尺），保面多余浮浆，再将砼面进行抹平处理（利用水平尺），保证表面的平整度。最后对所有垫石顶面再进行一次测量复证表面的平整度。最后对所有垫石顶面再进行一次测量复核。直到满足设计要求。核。直到满足设计要求。成型的垫石6.1 混凝土外观质量保证措施 为保证盖梁混凝土表面光泽及颜色一致，施为保证盖梁混凝土表面光泽及颜色一致，施工中将采用同一种品牌的水泥及脱模剂，另外在工中将采用同一种品牌的水泥及脱模剂，另外在施工中还要重视以下几点：施工中还要重视以下几点：严格控制混凝土的配制计量工作严格控制混凝土的配制计量工作严格控制混凝土的坍落度、和易性及搅拌时间严格控制混凝土的坍落度、和易性及搅拌时间选用有经验的工人进行混凝土振捣，既防止欠选用有经验的工人进行混凝土振捣，既防止欠振影响混凝土强度，表面出现气泡，又避免因过振影响混凝土强度，表面出现气泡，又避免因过振而产生的混凝土离析现象振而产生的混凝土离析现象严格进行混凝土的养生严格进行混凝土的养生6.2混凝土的养护6.1.16.1.1混凝土浇筑完成后，在初凝后尽快予以覆盖和洒水养混凝土浇筑完成后，在初凝后尽快予以覆盖和洒水养护，覆盖时不得损伤或污染混凝土的表面。混凝土面有模护，覆盖时不得损伤或污染混凝土的表面。混凝土面有模板覆盖时，应在养护期间经常使模板保持湿润。板覆盖时，应在养护期间经常使模板保持湿润。6.1.26.1.2当气温低于当气温低于5 5时，应覆盖保温，不得向混凝土面上时，应覆盖保温，不得向混凝土面上洒水。洒水。6.1.36.1.3混凝土养护用水的条件与拌和用水相同。混凝土养护用水的条件与拌和用水相同。6.1.46.1.4混凝土的洒水养护时间一般为混凝土的洒水养护时间一般为7 7天，可根据空气的湿天，可根据空气的湿度、温度和水泥品种及掺用的外加剂等情况，酌情延长或度、温度和水泥品种及掺用的外加剂等情况，酌情延长或缩短。每天洒水次数以能保持混凝土表面经常处于湿润状缩短。每天洒水次数以能保持混凝土表面经常处于湿润状态为度。态为度。6.1.56.1.5混凝土强度达混凝土强度达2.5Mpa2.5Mpa以后方可拆除模板，随即进行以后方可拆除模板，随即进行表面的修饰。当气温过低时，可采取蒸汽覆盖养生。表面的修饰。当气温过低时，可采取蒸汽覆盖养生。7、模板拆除 模板的拆除期限应根据结构物特点、模板部位和混凝土所达到的强度来决定。一般应在混凝土抗压强度达到2.5Mpa时方可拆除。拆除应遵循先支 后拆，后支先拆的顺序，拆时严禁抛扔，模板拆除后应维修整理，分类妥善存放。参考文献：1、公路工程质量检验评定标准（JTG F80/1-2004）2、公路桥涵施工技术规范（JTG/T F50-2011）完毕，谢谢观赏
