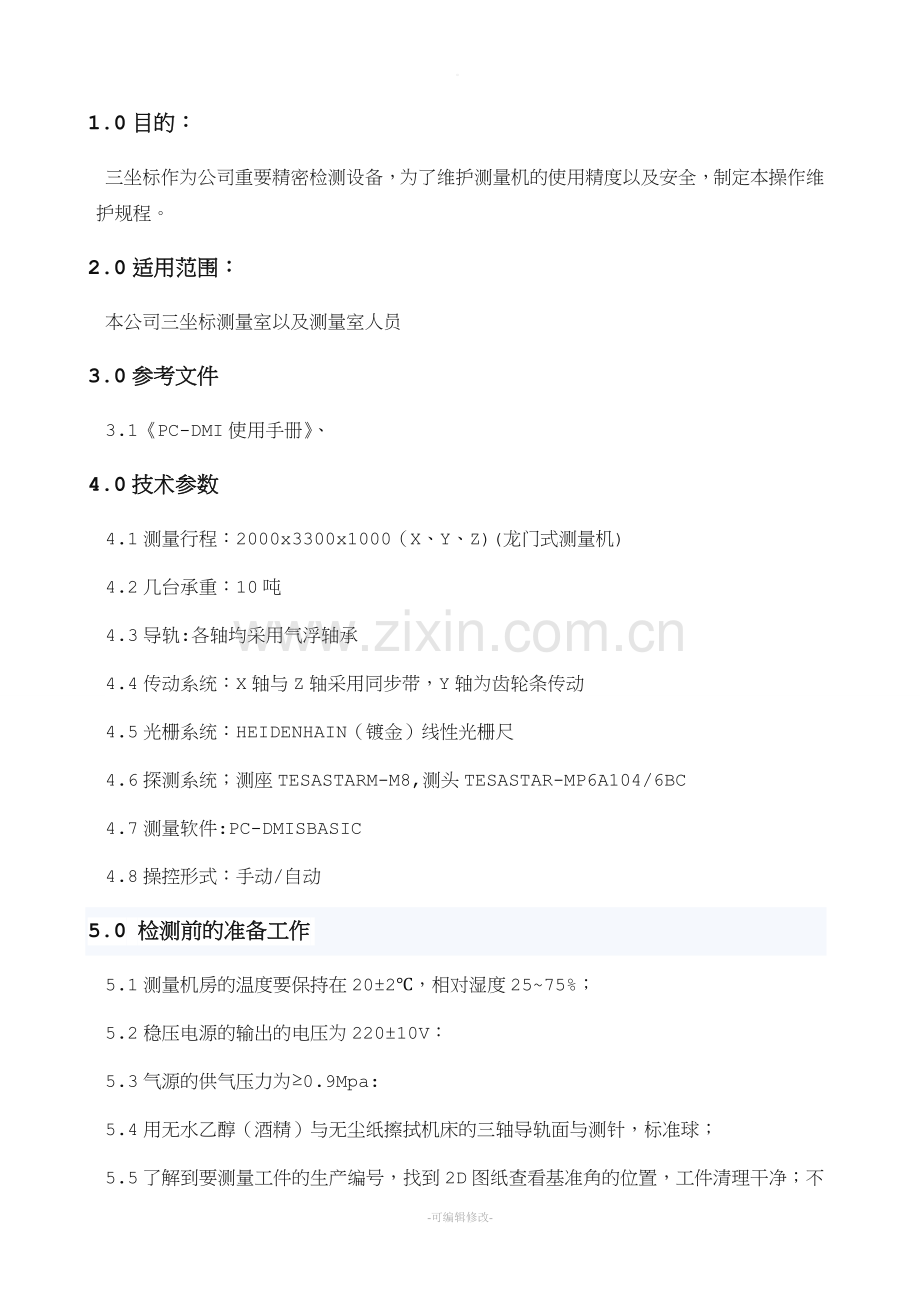

三坐标测量机作业指导书.doc

。
1.0目的：
三坐标作为公司重要精密检测设备，为了维护测量机的使用精度以及安全，制定本操作维护规程。
2.0适用范围：
本公司三坐标测量室以及测量室人员
3.0参考文件
3.1《PC-DMI使用手册》、
4.0技术参数
4.1测量行程：2000x3300x1000（X、Y、Z)(龙门式测量机)
4.2几台承重：10吨
4.3导轨:各轴均采用气浮轴承
4.4传动系统：X轴与Z轴采用同步带，Y轴为齿轮条传动
4.5光栅系统：HEIDENHAIN（镀金）线性光栅尺
4.6探测系统；测座TESASTARM-M8,测头TESASTAR-MP6A104/6BC
4.7测量软件:PC-DMISBASIC
4.8操控形式：手动/自动
5.0 检测前的准备工作
5.1测量机房的温度要保持在20±2℃，相对湿度25~75%；
5.2稳压电源的输出的电压为220±10V：
5.3气源的供气压力为≥0.9Mpa:
5.4用无水乙醇（酒精）与无尘纸擦拭机床的三轴导轨面与测针，标准球；
5.5了解到要测量工件的生产编号，找到2D图纸查看基准角的位置，工件清理干净；不得有铁屑，毛刺，等其他。
5.6在摆放到工作台时工件的基准角的位置必须放在机床零点的位置,测量人需在场看着工件吊入，向下放时不得有太大的震动声；
5.7需要3D数据时，到UG软件里进行转换，打开文件→导出IGES→选中要导出的文件→输出保存的位置→点击应用；
5.8打开干燥机，注意需要先通气在通电源→打开三坐标处的气源，气源需达到0.4-0.6MPa,→开启电源，控制柜电源和测头控制器。
6.0工作程序
6.1新建测量零件文件架，打开PC-DMIS Premium 2011(Release)软件→弹出测头文件窗口点击确定→操纵盒上按下SERVO PWR ON按钮进行加电→提示机床回家→新建测量文件→填写零件名称及生产编号→点击确认；
6.2校验测头步骤：操作→校验编辑→激活测头→添加角度→激活测尖列表中选中要使用的角度→点击测量按钮→进行校验中→查看结果→范围在0.003~0.001mm→确定；
6.3导入数据→文件→导入→IGES→处理→确认→查看数据的坐标是否与工具摆放的一致。
6.4手动建立坐标→根据图纸的设计基准或装配基准建立零件坐标系，（选择一个光洁的精加工过的平面很重要，一个粗糙的面是不能用于建立坐标系的，会影响坐标的精度）→插入→坐标系→新建，
6.5一般用3 、2、1法来建立坐标系→第一步测量平面1，零件找正Z向以及确定Z轴原点，确定第一轴线（选择垂直于零件轴线的平面而不是选择垂直于机器坐标轴的平面。如果这个平面上有灰尘或是零件放置不平，将导致基准面测量不准确，一般我们按术图纸上的基准面。）
6.6测量平面2，旋转轴现在有了第一轴线和参考平面就可以建坐标系的第二步：旋转轴，即确定第二轴向。因为X、Y、Z三个轴线是互相垂直的，因此一旦确定两个轴线，第三轴线也就是唯一不变。
6.7第三步设定原点：原点处于蓝色标记处，它的坐标值为X=0，Y=0，Z=0。在点击CAD=工件按钮。设置了零件的正确轴向和原点后一个零件坐标系就建立好了，在按以上方法在窗口点击DCC模式，自动测量特征来精建坐标系。
6.8根据送检人要求或加工图纸进行检测，在检测时需要注意及时的保存，以免数据丢失，转换测头是一定要将测头抬高至没有障碍物的地方。
6.9制作检测报告评价元素的位置度→视图→报告窗口→选择报告模板→对其小模板进行排版→报告窗口中点击打印报告→保存到储存位置→生成→对报告进行统计分析→送相关部门。
7.0测量后整理
7.1完成工作后，将测头旋转至A90、B90度位置，并将Z轴移至工作台左后方，在将工件吊离，在吊走工件时测量人员必须在场；
7.2保存程序，推出软件，关闭计算机；
7.3关闭测头系统和控制柜电源；
7.4关闭电源，三坐标处气源，再关闭干燥机处的电源和气源；
7.5正理工具，清洁工作台面。
8.0测针的擦装
8.1在拆测针时，在测头的下方要放一块棉布，以免测针掉在工作平台上撞坏；
8.2在拆装测针时必需使用专用的拆装工具（原配工具）以免用力过大时把测头测针弄 坏；
8.3在拆换测针时设备必须按下急停开关；
8.4次更换测针后必需重新校正；
9.0保养
9.1每天用无尘布及酒精对三次元测量机导轨及机身进行清洁；
9.2光栅尺只能用无尘纸或无尘布轻轻拭擦；
9.3每天上班前对仪器进行清洁保养，保证仪器区的清洁，下班时对设备及地面进行清 洁；
9.4定期给仪器进行性能和功能测试，保证仪器能够正常使用；
9.5运行前先检查气压，温度，湿度是否在正常要求下；
10.0注意事项
10.1使用人员必须要经过培训或持有上岗证者方可操作；
10.2工件上机时要小心轻放，避免损伤大理台和仪器的精度；
10.3仪器必须在指定的环境下使用（温度20±2℃，湿度25~75%）
10.4仪器至少一年校正一次，在使用设备时必须在校验的有效期内；
10.5测量工件前仪器必须要经过校验才可以测量；
10.6每天使用前必须测试X、Y、Z轴的走动是否正常，软件打开是否正常；
10.7未使用三坐标测量机时应将三坐标测量机探针停放到安全高度，同时侧头旋转到 A90、B90度，且测头的下方不能有任何物件，在任何时候三坐标导轨上禁止摆放物品
10.8所有人员在进入三坐标测量室时一律穿实验室配备的鞋服；
11.0使用表单
11.1《温湿度统计表》
11.2《三坐标点检记录表》
11.3《三坐标检验记录》
11.4《三坐标外校记录》

制 作： 审 核： 批 准：
