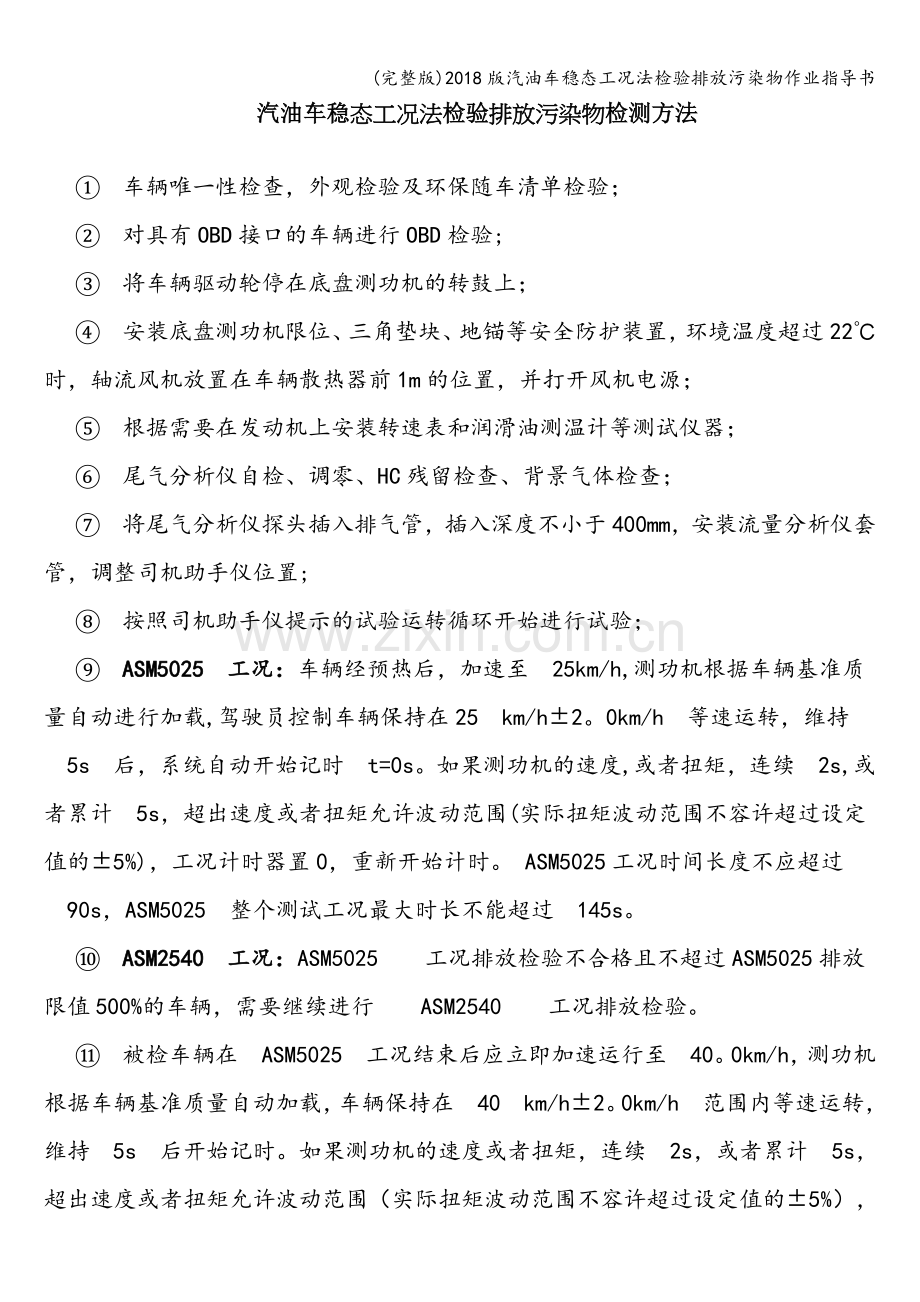

汽油车稳态工况法检验排放污染物检测方法

①　 车辆唯一性检查，外观检验及环保随车清单检验；
②　 对具有OBD接口的车辆进行OBD检验;
③　 将车辆驱动轮停在底盘测功机的转鼓上；
④　 安装底盘测功机限位、三角垫块、地锚等安全防护装置，环境温度超过22℃时，轴流风机放置在车辆散热器前1m的位置，并打开风机电源；
⑤　 根据需要在发动机上安装转速表和润滑油测温计等测试仪器；
⑥　 尾气分析仪自检、调零、HC残留检查、背景气体检查；
⑦　 将尾气分析仪探头插入排气管，插入深度不小于400mm，安装流量分析仪套管，调整司机助手仪位置;
⑧　 按照司机助手仪提示的试验运转循环开始进行试验；
⑨　 ASM5025 工况：车辆经预热后，加速至 25km/h,测功机根据车辆基准质量自动进行加载,驾驶员控制车辆保持在25 km/h±2。0km/h 等速运转，维持 5s 后，系统自动开始记时 t=0s。如果测功机的速度,或者扭矩，连续 2s,或者累计 5s，超出速度或者扭矩允许波动范围(实际扭矩波动范围不容许超过设定值的±5%)，工况计时器置0，重新开始计时。 ASM5025工况时间长度不应超过 90s，ASM5025 整个测试工况最大时长不能超过 145s。
⑩　 ASM2540 工况：ASM5025  工况排放检验不合格且不超过ASM5025排放限值500%的车辆，需要继续进行  ASM2540  工况排放检验。

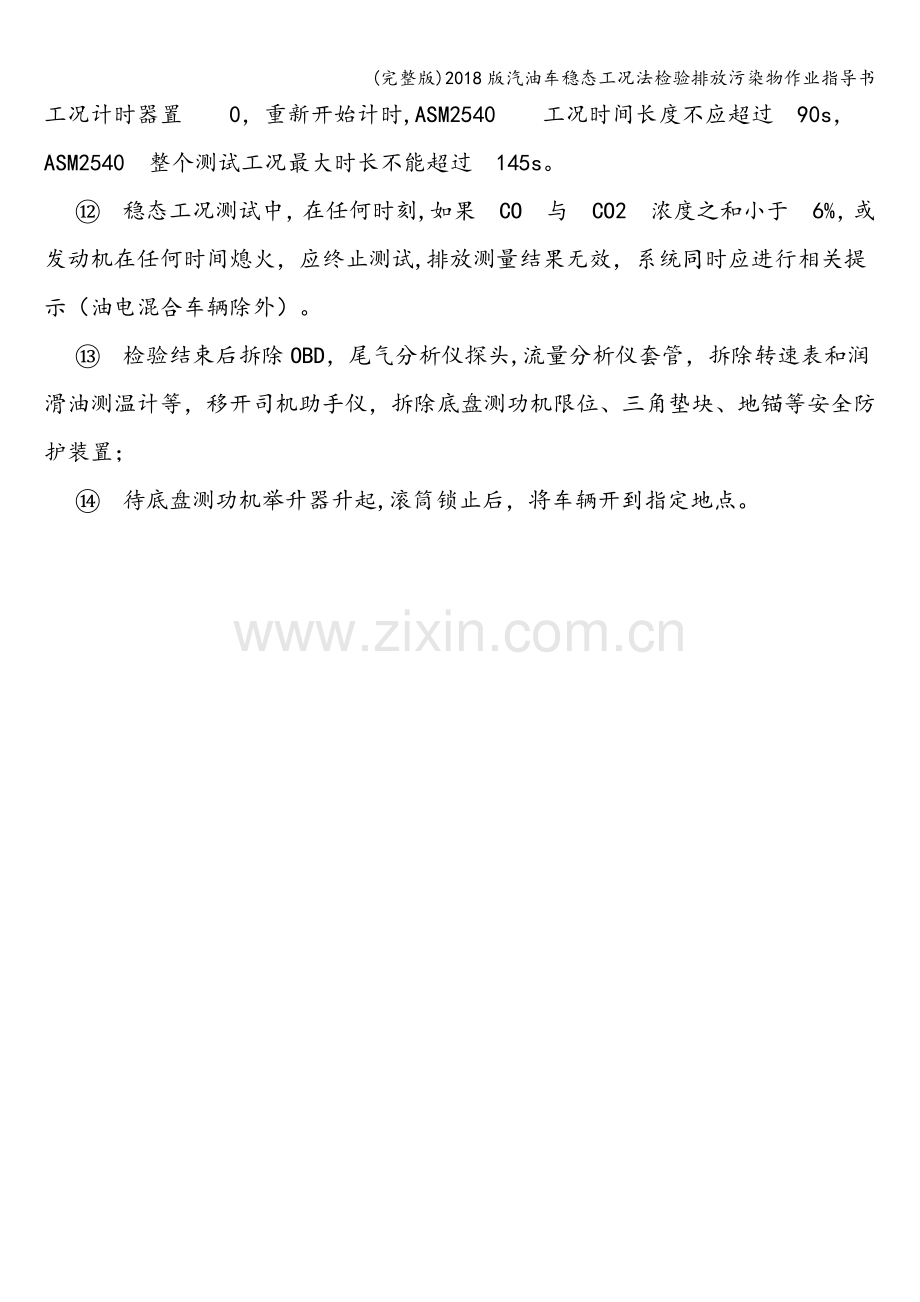

⑪　 被检车辆在 ASM5025 工况结束后应立即加速运行至 40。0km/h，测功机根据车辆基准质量自动加载，车辆保持在 40 km/h±2。0km/h 范围内等速运转，维持 5s 后开始记时。如果测功机的速度或者扭矩，连续 2s，或者累计 5s，超出速度或者扭矩允许波动范围（实际扭矩波动范围不容许超过设定值的±5%），工况计时器置  0，重新开始计时,ASM2540  工况时间长度不应超过 90s，ASM2540 整个测试工况最大时长不能超过 145s。
⑫　 稳态工况测试中，在任何时刻,如果 CO 与 CO2 浓度之和小于 6%，或发动机在任何时间熄火，应终止测试,排放测量结果无效，系统同时应进行相关提示（油电混合车辆除外）。
⑬　 检验结束后拆除OBD，尾气分析仪探头,流量分析仪套管，拆除转速表和润滑油测温计等，移开司机助手仪，拆除底盘测功机限位、三角垫块、地锚等安全防护装置；
⑭　 待底盘测功机举升器升起,滚筒锁止后，将车辆开到指定地点。
