高压线路施工质量通病防治措施.doc

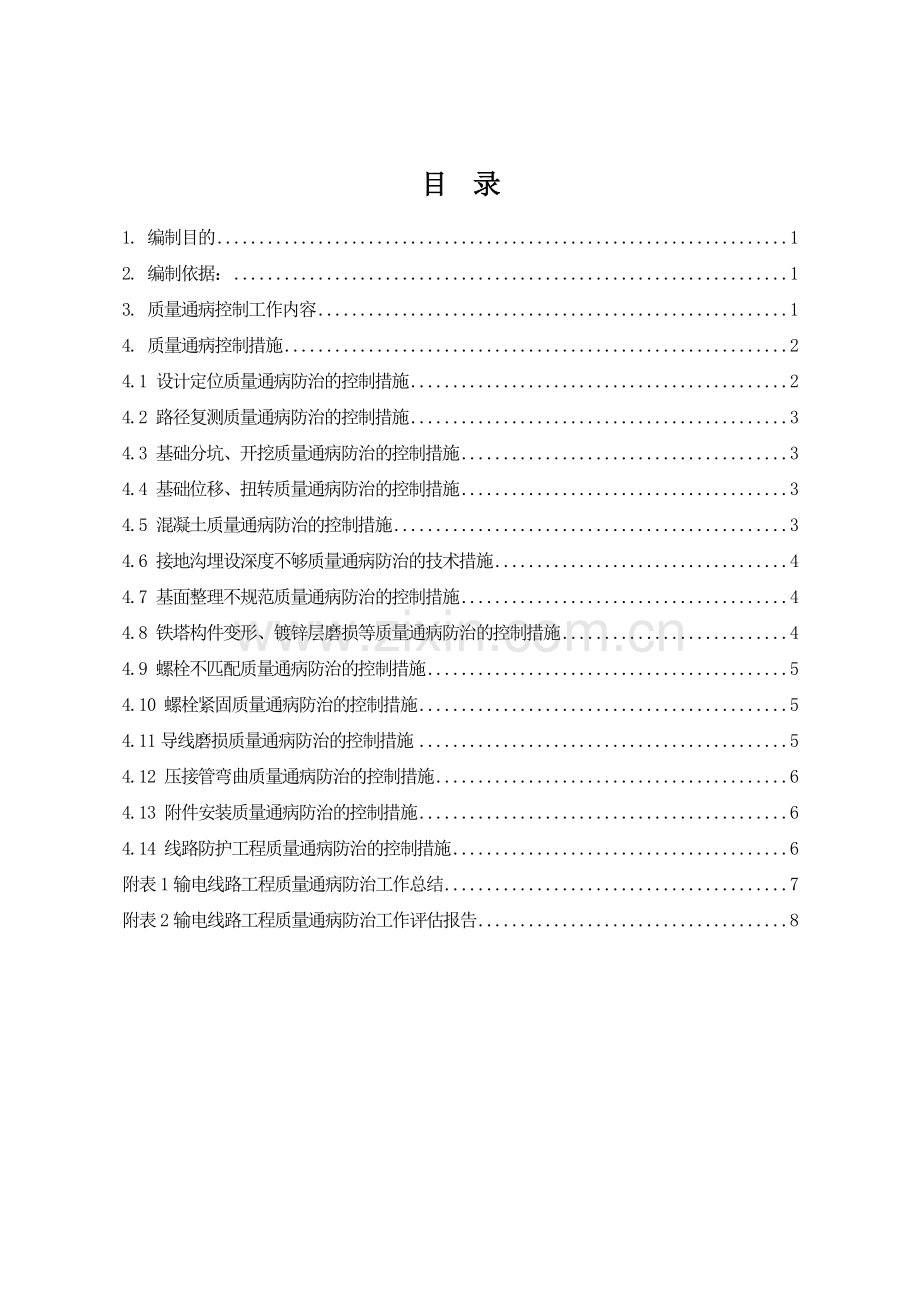

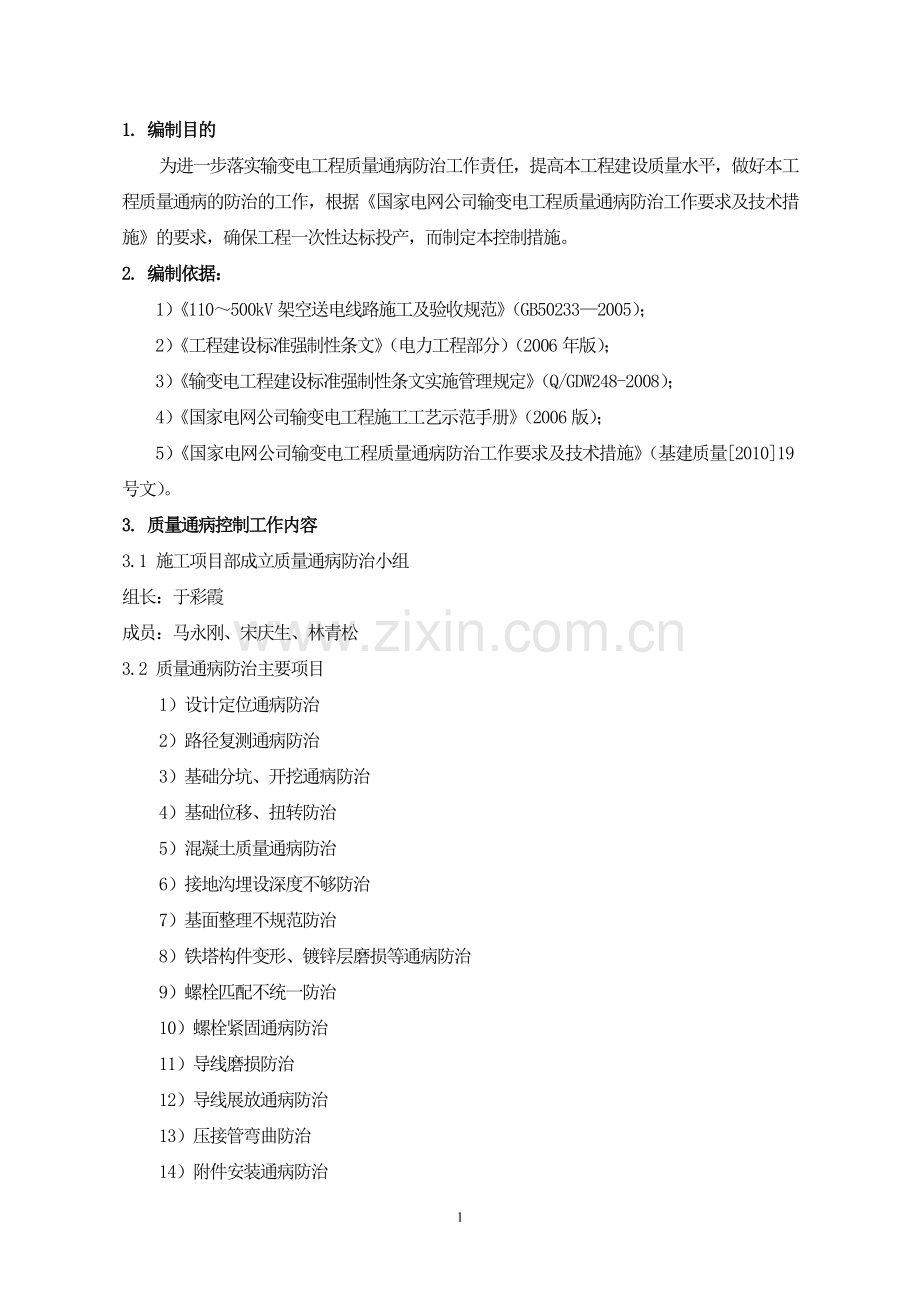

目 录1. 编制目的12. 编制依据：13. 质量通病控制工作内容14. 质量通病控制措施24.1 设计定位质量通病防治的控制措施24.2 路径复测质量通病防治的控制措施34.3 基础分坑、开挖质量通病防治的控制措施34.4 基础位移、扭转质量通病防治的控制措施34.5 混凝土质量通病防治的控制措施34.6 接地沟埋设深度不够质量通病防治的技术措施44.7 基面整理不规范质量通病防治的控制措施44.8 铁塔构件变形、镀锌层磨损等质量通病防治的控制措施44.9 螺栓不匹配质量通病防治的控制措施54.10 螺栓紧固质量通病防治的控制措施54.11导线磨损质量通病防治的控制措施54.12 压接管弯曲质量通病防治的控制措施64.13 附件安装质量通病防治的控制措施64.14 线路防护工程质量通病防治的控制措施6附表1输电线路工程质量通病防治工作总结7附表2输电线路工程质量通病防治工作评估报告81. 编制目的为进一步落实输变电工程质量通病防治工作责任，提高本工程建设质量水平，做好本工程质量通病的防治的工作，根据国家电网公司输变电工程质量通病防治工作要求及技术措施的要求，确保工程一次性达标投产，而制定本控制措施。2. 编制依据： 1）110500kV架空送电线路施工及验收规范（GB502332005）；2）工程建设标准强制性条文（电力工程部分）（2006年版）；3）输变电工程建设标准强制性条文实施管理规定（Q/GDW248-2008）；4）国家电网公司输变电工程施工工艺示范手册（2006版）；5）国家电网公司输变电工程质量通病防治工作要求及技术措施（基建质量201019号文）。3. 质量通病控制工作内容3.1 施工项目部成立质量通病防治小组组长：于彩霞成员：马永刚、宋庆生、林青松3.2 质量通病防治主要项目1）设计定位通病防治2）路径复测通病防治3）基础分坑、开挖通病防治4）基础位移、扭转防治5）混凝土质量通病防治6）接地沟埋设深度不够防治7）基面整理不规范防治8）铁塔构件变形、镀锌层磨损等通病防治9）螺栓匹配不统一防治10）螺栓紧固通病防治11）导线磨损防治12）导线展放通病防治13）压接管弯曲防治14）附件安装通病防治15）线路防护通病防治3.3 质量通病控制工作要点 1）做好施工图会检，检查施工图设计是否已经考虑了质量通病的防治措施，防治措施是否符合国家强制性条文规定和本工程的实际。 2）施工准备阶段，审查施工队的质量通病防治措施，检查措施是否合理、全面、有效。 3）在施工过程中，检查施工队是否按防治质量通病的措施组织施工。4）工程验收，检查施工队是否按要求完成了防治质量通病的各项措施，并符合输变电工程建设标准强制性条文实施管理规定的要求。3.4 施工人员在质量通病防治工作中的责任1） 按照分工负责的原则，严格控制工程质量。2） 在施工质量和工艺水平上严格把关，要随时了解和掌握施工人员对防治质量通病的措施和国家强制性标准的执行情况，对质量通病措施的检查验收必须切实到位。3）审查施工队的“施工方案”、“人员资质”等是否符合国家强制性标准的规定，不符合要求的必须整改。4）根据施工进展情况对施工过程进行巡视、旁站，并通过见证、平行检验等手段，随时掌握质量情况，发现问题立即整改。5）检查施工队对主要项目质量通病防治措施的到位程度，措施不到位的不可盲目施工。6）做好工程的隐蔽检查验收，不合格的工序，严禁进入下道工序施工。7）施工项目完成后，认真组织检查验收，总结施工过程中质量控制的经验教训，对施工质量做出评价。8）工程完工后，认真填写输变电工程质量通病防治工作评估报告。（见附表1、附表2）4. 质量通病控制措施4.1 设计定位质量通病防治的控制措施1）路径经过的规划区、开发区、林区、矿区、泄洪区和重要跨越（如：河流、铁路、重要公路、通讯线路、文物及风景区等）必须取得当地政府及主管部门的许可协议。2）重要跨越的铁塔位置的选择，应满足被跨越物所属行业的相关规定。3）路径经过流沙、泥水、沼泽地时不宜采用插入角钢式基础，宜采用浅埋式基础。4）铁位置应考虑施工场地的需求，并方便维护运行。5）铁塔接地孔的位置应便于接地体的安装，并保证工艺美观。接地孔的位置应设在塔脚板或包铁上缘以上 200mm处，水平位置应以便于引下线顺畅引下为宜；接地引下线连板上设两个螺栓孔，下孔为运行孔，上孔为备用孔。连板的形状可采用长方形或正方形两种。6）架空避雷线与变电架构连接处应加装绝缘子，引下线应有便于测量的断开点。4.2 路径复测质量通病防治的控制措施 1）铁塔位置应符合施工图的平、断面要求。复核重要跨越物间的安全距离，对新增加的跨越物应及时通知设计单位校核。 2）线路方向桩、转角桩、杆塔中心桩应有可靠的保护措施，防止丢失和移动。 3）线路途经山区时，应校核边导线在风偏状态下对山体的距离。4.3 基础分坑、开挖质量通病防治的控制措施 1）遇特殊地质条件（如：流沙、泥水、稻田、山地等），开挖前应将杆塔中心桩引出。辅助桩应采取可靠保护措施，基础浇制完成后，必须恢复塔位中心桩。 2）拉线铁塔基础分坑时应以中心桩高程为准，其主杆、拉线坑埋深应符合设计要求。 3）基坑开挖应设专人检查基础坑的深度，及时测量，防止出现超深或欠挖现象。 4）掏挖基础如需放炮时，应采用多点放小炮的方式，严禁放大炮爆破，避免破坏原地质结构。5）基坑开挖完成后要及时进行下道工序施工，当温度降至 0以下时应采取防冻措施，严禁坑底受冻。雨、雪天气后，必须把坑内积水（雪）和淤泥清理干净方可进行后续施工。4.4 基础位移、扭转质量通病防治的控制措施 1）基坑开挖前要对基础中心桩进行二次复核，并设置稳固的辅助桩位，确认桩位及各个基础腿的方位准确。 2）基础支模后、浇制前和浇制中要多次核对基础模板、地脚螺栓或插入角钢的方位，保证其准确性。3）当基坑有积水时，回填前应先将水排完，然后四周均匀填土、夯实，并随时检查基础是否位移。4.5 混凝土质量通病防治的控制措施1）混凝土施工前应取得有资质的试验室出具的设计配合比（附有试配强度报告）。进入冬期施工或更换添加剂时，应根据规范重新进行配合比设计。2）基础试块养护条件应与基础养护条件基本相同。记录试块养护期的日平均温度，当等效养护龄期逐日温度累计达到600d时送检。3）基础模板应有足够的强度、刚度、平整度，应对其支撑强度和稳定性进行计算。基础模板应能可靠地承受浇筑混凝土的重量和侧压力，防止出现基础立柱几何变形；模板接缝处应采取粘贴胶带等措施，防止出现跑浆、漏浆现象。4）浇制中设专人控制混凝土的搅拌和振捣，现场质检人员要随时检查混凝土的搅拌和振捣过程，防止出现振捣不均匀或振捣过度造成的离析。5）混凝土垂直自由下落高度不得超过 2m，超过时应使用溜槽、串斗，防止混凝土离析。6）基础浇制时，应多方位均匀下料，防止地脚螺栓受力不均与基础立柱不同心。7）混凝土初凝前，采用多点控制的方法对基面高差进行测量，杜绝二次抹面。4.6 接地沟埋设深度不够质量通病防治的技术措施 1）接地网地沟开挖时要充分考虑敷设接地体时出现弯曲的情况，留出深度富裕量。 2）接地体敷设时要边压平边回填，保证埋深。3）杆塔引下线应竖直埋入土中，直至设计埋深。4.7 基面整理不规范质量通病防治的控制措施 1）回填时应在坑口地面上筑防沉层。防沉层应平整规范，其宽度不小于坑口宽度，其高度不应掩埋铁塔构件。 2）基础施工完成后及时清理施工现场，做到工完料尽场地清。3）清理现场时应恢复现场植被，防止水土流失及地质滑坡4.8 铁塔构件变形、镀锌层磨损等质量通病防治的控制措施 1）对塔材的运输和装卸，应采取防止变形及磨损的措施。 2）塔材进场检验前，各相关单位应对供应商提供的资料进行审查，必要时对塔材材质和锌层厚度进行复检。 3）对于悬浮抱杆下拉线的设置宜采用吊装带，当采用钢丝绳时必须对被绑扎的部位进行保护。 4）塔材起吊时，要合理选定吊点的位置，对于过宽塔片、过长交叉材必须采取补强措施，对绑扎吊点处要设置圆木并绑扎衬垫材料保护。 5）地面转向滑车严禁直接利用塔腿、基础立柱代替地锚使用。应设专用卡具，或采用在塔腿内侧跟部设置的滑车锚固铁件或锚固孔。6）铁塔组装过程中发生构件连接困难时，要认真分析问题的原因，严禁强行组装造成构件变形。4.9 螺栓不匹配质量通病防治的控制措施 1）应按设计图纸及验收规范，核对螺栓等级、规格和数量，匹配使用。 2）杆塔组立现场，应采用有标识的容器将螺栓进行分类，防止因螺栓混放造成错用。3）对因特殊原因临时代用的螺栓做好记录并及时更换。4.10 螺栓紧固质量通病防治的控制措施 1）设计单位应提供螺栓紧固力矩的范围。螺栓紧固时其最大力矩不宜大于紧固力矩最小值的120%。 2）防止紧固工具、螺母擦伤塔材锌层。紧固螺栓宜使用套筒工具，应检查螺帽底部光洁度，采取防止螺杆转动的措施。 3）交叉铁所用垫块要与间隙相匹配，使用垫片时不得超过2个；脚钉备母外侧螺丝不得露扣，确保脚钉紧固。4）螺栓紧固时应严格责任制，实行质量跟踪制度。4.11导线磨损质量通病防治的控制措施 1）装卸、运输导线过程中应采取保护措施，防止导线磨损和碰伤。 2）按跨越架（物）条件计算放线张力，减少导线与跨越架（物）摩擦，防止损伤导线。 3）放线时应保证线轴出线与张力机进线导向轮在一条直线上，导线不得与线轴边沿摩擦。换线轴时，应防止导线与张力机、线轴架的硬、锐部件接触。 4）余线回盘时，若连接网套被盘进线轴，应在连接网套和其他导线间垫一层隔离物。张力机前、后的压接和更换线轴时地面必须采取保护措施，禁止导线直接与地面接触。5）卡线器不得在导线上滑动，卡线器后侧导线应套橡胶管保护。4.12 压接管弯曲质量通病防治的控制措施 1）压接管压接后应检查弯曲度，不得超过2%L。有明显弯曲时应校直，校直后如有裂纹应割断重接。 2）经过滑车的接续管应使用与接续管相匹配的护套进行保护。当接续管通过滑车时，应提前通知牵引机减速。3）对于超过 30的转角塔、垂直档距较大、相邻档高差大的直线塔，要合理设置双放线滑车。4.13 附件安装质量通病防治的控制措施1）开口销不得漏装，不得出现半边开口和开口角度小于60的现象。2）合成绝缘子串附件安装时，应使用专用工具，禁止踩踏合成绝缘子。3）铝包带的缠绕应紧密，并与导线外层铝股绞制方向一致。两端露出线夹长度不超出10mm，其端头回绕于线夹内压住。4）绝缘架空地线放电间隙的安装，应使用专用模具，控制误差不超出2mm。5）地线与变电站架构连接处，应加装绝缘子，并在连接线上设置便于站内接地电阻检测的断开点。4.14 线路防护工程质量通病防治的控制措施 1）线路杆号牌、标示牌、警示牌安装要牢固、规范。其朝向应面向小号侧，或面向道路或人员活动方向。 2）杆塔基础应按照设计要求做好护坡和排水沟，靠近季节性河流和容易冲刷的杆塔基础要有相应的保护措施。3）多回路铁塔色标漆涂刷要清晰简洁、干净。要采取措施防止瓷瓶、铁塔污染。附表1输电线路工程质量通病防治工作总结输电线路工程质量通病防治工作总结项目名称线路长度施工单位开工日期监理单位竣工日期序号防治项目主要措施及防治结果12345678910项目技术负责人：项目经理： 年 月 日总监理工程师 年 月 日附件： 份附表2输电线路工程质量通病防治工作评估报告输电线路工程质量通病防治工作评估报告项目名称监理单位线路长度设计单位开工日期施工单位竣工日期设计单位通病防治措施施工单位防治措施实施主要防治监控措施平行检验内容及结果防治项目完成情况防治成果评 价备 注总监理工程师： 签字： 盖章 年 月 日8
