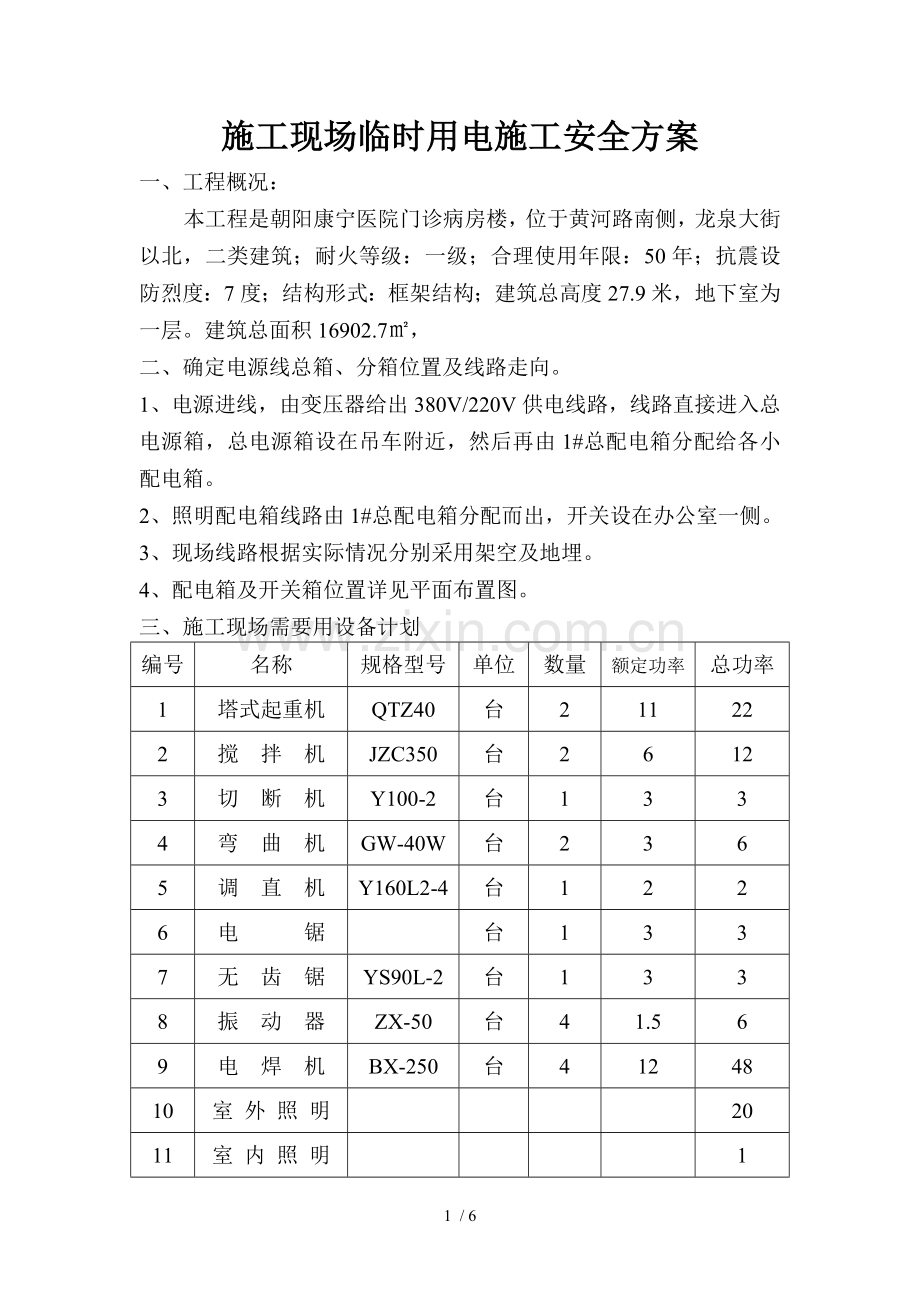

施工现场临时用电施工安全方案
一、工程概况：
本工程是朝阳康宁医院门诊病房楼，位于黄河路南侧，龙泉大街以北，二类建筑；耐火等级：一级；合理使用年限：50年；抗震设防烈度：7度；结构形式：框架结构；建筑总高度27.9米，地下室为一层。建筑总面积16902.7㎡，
二、确定电源线总箱、分箱位置及线路走向。
1、电源进线，由变压器给出380V/220V供电线路，线路直接进入总电源箱，总电源箱设在吊车附近，然后再由1#总配电箱分配给各小配电箱。
2、照明配电箱线路由1#总配电箱分配而出，开关设在办公室一侧。
3、现场线路根据实际情况分别采用架空及地埋。
4、配电箱及开关箱位置详见平面布置图。
三、施工现场需要用设备计划
编号
名称
规格型号
单位
数量
额定功率
总功率
1
塔式起重机
QTZ40
台
2
11
22
2
搅 拌 机
JZC350
台
2
6
12
3
切 断 机
Y100-2
台
1
3
3
4
弯 曲 机
GW-40W
台
2
3
6
5
调 直 机
Y160L2-4
台
1
2
2
6
电 锯

台
1
3
3
7
无 齿 锯
YS90L-2
台
1
3
3
8
振 动 器
ZX-50
台
4
1.5
6
9
电 焊 机
BX-250
台
4
12
48
10
室 外 照 明

20
11
室 内 照 明

1
12
卷 扬 机

台
1
15
15
13

14

15

合计

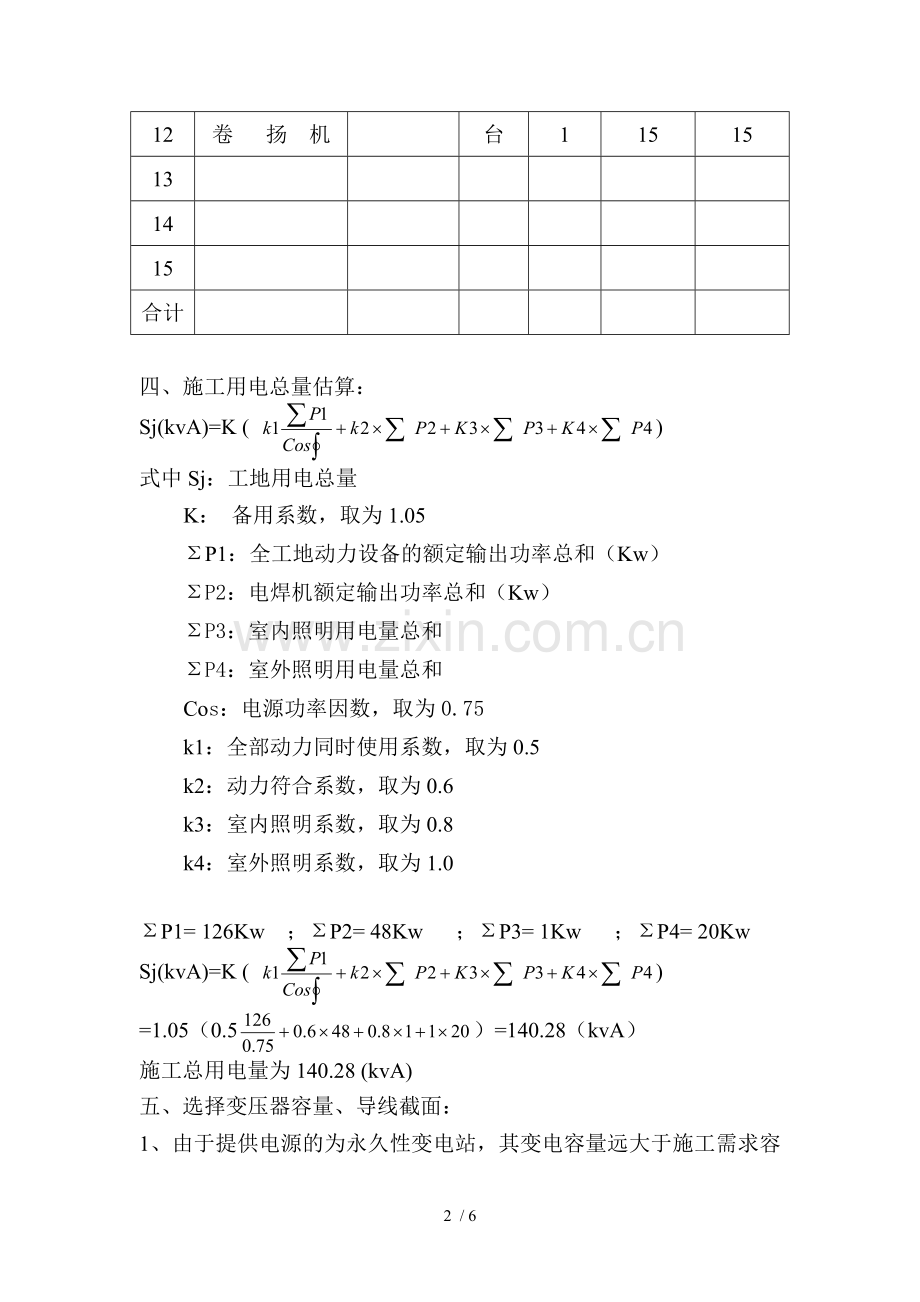

四、施工用电总量估算：
Sj(kvA)=K ( )
式中Sj：工地用电总量
K： 备用系数，取为1.05
ΣP1：全工地动力设备的额定输出功率总和（Kw）
ΣP2：电焊机额定输出功率总和（Kw）
ΣP3：室内照明用电量总和
ΣP4：室外照明用电量总和
Cos：电源功率因数，取为0.75
k1：全部动力同时使用系数，取为0.5
k2：动力符合系数，取为0.6
k3：室内照明系数，取为0.8
k4：室外照明系数，取为1.0

ΣP1= 126Kw ；ΣP2= 48Kw ；ΣP3= 1Kw ；ΣP4= 20Kw
Sj(kvA)=K ( )
=1.05（0.5）=140.28（kvA）
施工总用电量为140.28 (kvA)
五、选择变压器容量、导线截面：
1、由于提供电源的为永久性变电站，其变电容量远大于施工需求容量，因此本工程不考虑变压器容量选择。
2、导线截面选择
（1）由计量箱到总动力配电箱导线
总动力用电量:P动=1.05（0.5）=118.44（kvA）
I= =179.96（A）
选用截面为55 mm2的橡胶绝缘电缆，允许电流为210A。
（2）总配电箱至1#分配电箱导线
P1=22+12+20=54Kw
I= =82（A）
选用截面为25 mm2的橡胶绝缘电缆，允许电流为107A。

（3）总配电箱至2#分配电箱导线
P2=3+6+2+3+3+6++48=71 Kw
I= =109（A）
选用截面为35 mm2的橡胶绝缘电缆，允许电流为135A。

（4）各设备用电选择

塔吊：I = （A）
选用截面为16 mm2的橡胶绝缘电缆，允许电流为81A。

搅拌机：I = =12（A）
选用截面为6 mm2的橡胶绝缘电缆，允许电流为44A。

电焊机：I = =48.62（A）
选用截面为10 mm2的橡胶绝缘电缆，允许电流为60A。

卷扬机：I = =30.4（A）
选用截面为6 mm2的橡胶绝缘电缆，允许电流为44A。
其他设备均选用截面为4 mm2的橡胶绝缘电缆，允许电流为34A。
照明线路：总计量开关箱到照明配电箱选用6 mm2绝缘电缆，照明配电箱引出照明线选用4mm2电缆。
六、安全用电技术措施
1、线路架空敷设必须设在专用线杆上，高度不低于5米，直埋时，埋深不小于0.6米，埋地线路必须设钢套管，并在电缆上下均匀铺设不小于0.5米厚的细砂，然后用砖硬质板保护。
2、配电箱及开关箱必须采用正规厂家生产的铁质标准箱。配电箱安装场所必须干燥、通风，不得堆放任何妨碍操作、维修的物品。
3、配电箱内电气的正常不带电的金属外壳，铁质电气安装板以及铁质箱体之间应通过金属连接螺栓等连接。保证很好的电气连接，并做好接零保护。
4、现场用电设备，线路的安装与维修由专业电工操作。
5、临时用电采用三级配电两级保护，三项五线制TN-S的系统接线。
6、所有用电设备实行“一机一闸一柄一箱”，按三级配电两级保护。
7、总配电箱内设总开关及漏电保护器，箱内动力与照明线路分开。
8、在总配电箱处做重复接地，其阻值不大于4欧姆，必须测量。
9、在配电箱内，工作接零和保护接零分开连接，严禁混接。
10、现场塔吊必须作避雷装置。
11、架空线路所采用的木杆不准腐朽，小头直径不小于13cm。
12、线路在杆上必须横担绝缘子架设。
13、保护接零线的截面积不小于工作零线的截面积，同时必须满足机械强度的要求与电气设备相连接的保护零线，内截面不小于2.5mm2的绝缘多股铜线。
14、配电箱内的开关电器必须完好，按装紧固，不得歪斜松动。
15、配电箱内连接线连接不得松动，严禁裸露。
16、配电箱内外壳必须作接零保护。
17、漏电保护器系统动作不大于30mA ，动作时间不大于0.1S。
18、刀闸所处用熔片必须与用电设备相匹配，严禁用铜线代替。
19、箱内线路要整齐，各刀闸必须标明用于何处。
20、操作人员必须定期对箱内所有线路进行检查、维修并做好记录。
21、检查、维修时，必须穿好绝缘鞋，戴绝缘手套，使用绝缘工具，人数不得少于两人。
22、检查、维修时，必须将一级先应、相应的开关与刀闸断电，并悬挂停电标志，严禁带电作业。
23、非专业电工，严禁私自接线、该线。
24、电箱、开关箱内严禁防止任何杂物，箱内保持清洁。
25、工地照明选用额定电压220V照明器，室外灯具距地面不低于3米，室内不低于2.5米。
七、电气防火技术措施
1、建立电气防火责任制，加强电气防火重点场所烟火管制，设置禁止烟火标志，建立电气防火检查制度，发现问题及时处理。
2、合理配置，更换各种保护器，对电路设备的过载、短路故障进行可靠的保和。
3、在电气装置和线路周围不得堆放易燃、易爆、和强腐蚀性的物质，不得使用明火。
4、加强电气设备相和相之间的绝缘，防止闪烁。
5、合理布置防雷设施。
6、带电灭火时应使用不导电的灭火器，如：二氧化碳、四氯化碳和化学干粉灭火器，严禁使用泡沫灭火器。

临时用电
专项安全施工方案

编 制：

审 核：

审 批：

朝阳市天诚建筑工程有限公司
