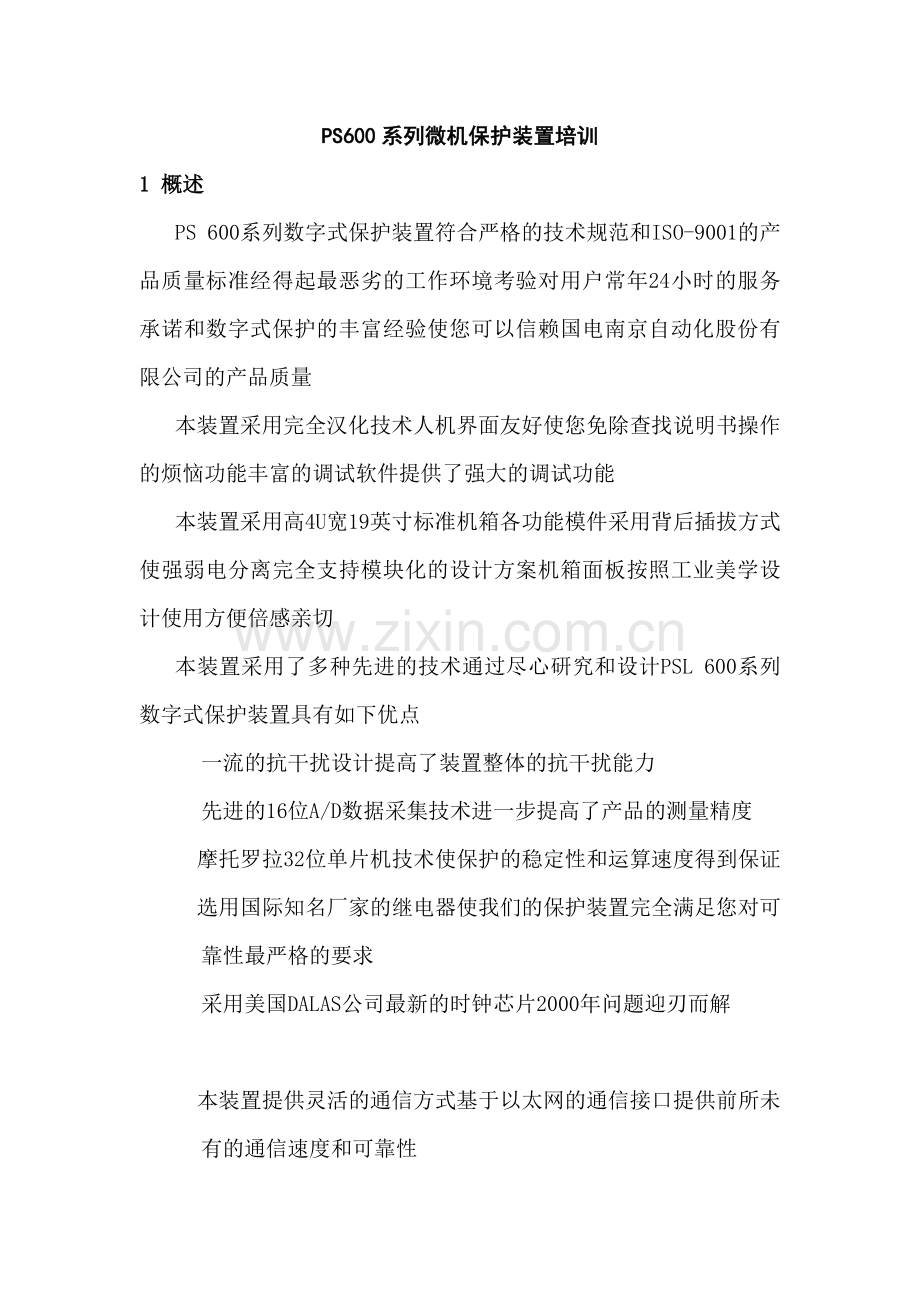

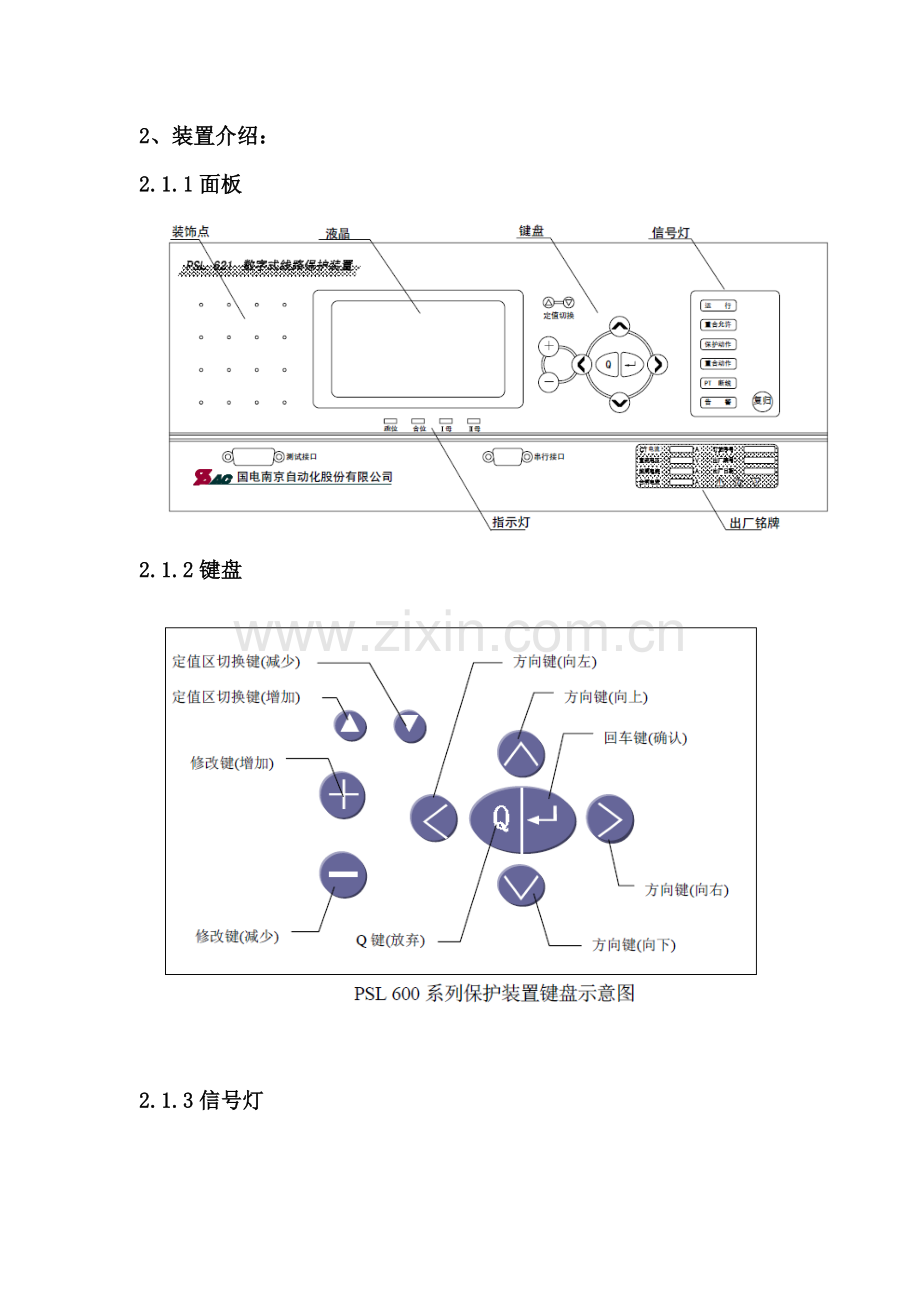

PS600系列微机保护装置培训1 概述PS 600系列数字式保护装置符合严格的技术规范和ISO-9001的产品质量标准经得起最恶劣的工作环境考验对用户常年24小时的服务承诺和数字式保护的丰富经验使您可以信赖国电南京自动化股份有限公司的产品质量本装置采用完全汉化技术人机界面友好使您免除查找说明书操作的烦恼功能丰富的调试软件提供了强大的调试功能本装置采用高4U宽19英寸标准机箱各功能模件采用背后插拔方式使强弱电分离完全支持模块化的设计方案机箱面板按照工业美学设计使用方便倍感亲切本装置采用了多种先进的技术通过尽心研究和设计PSL 600系列数字式保护装置具有如下优点􀁺 一流的抗干扰设计提高了装置整体的抗干扰能力􀁺 先进的16位A/D数据采集技术进一步提高了产品的测量精度􀁺 摩托罗拉32位单片机技术使保护的稳定性和运算速度得到保证􀁺 选用国际知名厂家的继电器使我们的保护装置完全满足您对可靠性最严格的要求􀁺 采用美国DALAS公司最新的时钟芯片2000年问题迎刃而解􀁺 本装置提供灵活的通信方式基于以太网的通信接口提供前所未有的通信速度和可靠性2、装置介绍：2.1.1面板2.1.2键盘2.1.3信号灯2.1.4串行接口2.1.5出厂铭牌3、操作说明PSL 600 系列数字式保护的键盘操作和液晶显示界面采用对话框结合菜单式操作方式3.1菜单结构图上图给出了不同的菜单或显示画面下所能完成的各种操作3.2 基本操作PSL 600系列数字式保护中的操作界面使用了诸如“菜单”“对话框”“标题栏”“状态栏”“命令控件”“列表框”“列表选择框”“标签控件” “滚动条” 以及“编辑框”等等概念现简要介绍如下3.2.1菜单如图所示是PSL 600系列数字式保护中使用的一个典型的菜单其中包括标题栏状态栏和若干命令控件标题栏说明此菜单的功能类型 状态栏提示当前所选定的命令控件和所能执行的主要操作 命令控件组提供通过此菜单执行操作的接口其中每次只能有一个命令控件可以被选择以反显方式(黑底白字)表示被选择的命令控件进入菜单后操作人员人员可以用键键键或键选择命令控件选择到需要操作的命令控件后按【】键确认并执行此命令此过程如下1) 选择指定的命令控件。2) 按【】键执行或进入命令控件指定的下一级操作。以上过程任何时候可以按“Q”键退出菜单返回上一级操作3.2.2对话框如图所示是PSL 600系列数字式保护中使用的一个典型的对话框其中包括标题栏状态栏标签列表选择框编辑框和命令控件等保护模件的说明以PSL621保护为例。标题栏说明此菜单的功能类型 。状态栏提示当前即将进行的操作 。标签,也称静态控件一般放在编辑框或者列表控件的前面说明此编辑框或列表控件的名称或作用。列表选择框提供一组值供选择获得输入焦点(反显)后可以用键或键进行选择任何时候只能有一个值有效列表控件获得焦点后除了反显外还会在列表控件后面提示字样以提示可以用键或键进行选择。编辑框一般为数值或ASCII字符串获得输入焦点(反显)后可以用键或键进行修改(编辑)对于多位数值或ASCII字符串可以用键或键选择欲进行修改的位。命令控件(组)提供提供执行操作的接口当有多个命令控件时其中每次只能选择执行其中的一个命令。进入对话框操作人员一般需先对列表控件进行选择或修改编辑框的内容然后选择需要执行的命令控件并按【】键确认并执行此命令此过程如下。1) 依次选择列表控件或修改编辑框。2) 选择命令控件。3) 按【】键执行或进入命令控件指定的下一级操作。以上过程任何时候可以按“Q”键退出对话框返回上一级操作。3.2.3定值整定对话框如图所示是PSL 600系列数字式保护中使用的三个典型的定值整定对话框其中包括标题栏状态栏标签编辑框和命令控件等标题栏说明此菜单的功能类型 状态栏提示当前即将进行的操作 标签,也称静态控件放在编辑框或者列表控件的前面则说明此编辑框的名称放在编辑框的后面则表示量纲编辑框一般为数值或ASCII字符串获得输入焦点(反显)后可以用键或键进行修改(编辑)对于多位数值或ASCII字符串可以用键或键选择欲进行修改的位。在定值整定对话框中编辑框同时又兼作命令控件任意一个编辑框获得输入焦点(反显)后按【】键即可执行该编辑框对应的控件的命令(在状态栏有相应的提示)例如在1图中按【】键则会进入如3图所示的控制字整定对话框 。进入对话框操作人员一般需先修改编辑框的内容至需要设定的内容然后在控制字以外的编辑框按【】键确认修改并执行固化命令(可能需要提供密码)此过程如下。1) 依次修改编辑框。2) 在控制字编辑框上按【】键进入控制字整定对话框。3) 控制字可能有一个以上可按【】进入按位整定模式也可16进制直接整定。4) 在控制字整定对话框中依次对每个列表选择框进行选择。5) 按【】键退回定值整定对话框。6) 确认所有的编辑框的内容符合整定的要求值后按【】键进行固化(可能提示输入密码) 。3.2.4 密码输入对话框如图所示是PSL 600系列数字式保护中使用的一个典型的密码输入对话框其中包括标题栏状态栏标签编辑框等。标题栏说明此菜单的功能类型 。状态栏提示当前即将进行的操作 。标签,也称静态控件放在编辑框或者列表控件的前面则说明此编辑框的名称。编辑框一般为数值或ASCII字符串获得输入焦点(反显)后可以用键或键进行修改(编辑)对于多位数值或ASCII字符串可以用键或键选择欲进行修改的位编辑框的内容即输入的密码值PSL 600系列数字式保护中使用了以下两个密码。99=操作密码(如定值固化开出传动等) 3138=修改内部设置3.2.5正常显示画面如图所示是PSL 600系列数字式保护中使用的两个典型的正常显示画面画面1显示三相电压和三相电流的有效值和角度画面2 显示保护压板状态(=投入=退出)。装置正常上电运行或者超过5分钟无键盘操作或从主菜单返回进入正常显示画面装置轮流显示画面1和画面2的内容此时可以用Q键使装置停止显示自动切换而停留在画面1或画面2(画面内容本身仍然继续刷新)继续按“Q”键则切换画面1和画面2 。如果需要对装置操作按【】键即可进入主菜单注：对不同的保护装置画面显示的模拟量数目和名称可能不同如差动保护显示各侧电流差流等而距离保护显示电压电流等。3.2.6事件显示画面如图所示是PSL 600系列数字式保护中使用的两个的事件报告显示画面包括标题栏状态栏一组事件的开始事件事件条目(相对事件事件名称和事件来源)以及可能的事件参数若操作人员不操作键盘则可能将若干次故障的事件显示在一个列表中中间以空行和起始时间分割可以用键键翻页或键键滚屏显示列表最多可以保留500行信息(包括事件和参数)超过500行自动删除最早的条目除非事件记录区刷新否则删除的事件仍然可以复制。注:当出厂设置中内部控制字第1位置1时保护装置将在故障发生时只显示预先设定地关键事件对于如保护启动保护整组复归及测距事件等不太重要的事件将不显示但在报告复制中可将全部事件调出供事故分析之用。3.3主要功能操作说明PSL 600系列保护的操作分为以下几种类型1) 整定值操作包括定值的显示打印复制修改(固化)删除等等操作2) 事件报告操作包括总报告的复制显示打印和各保护模件的报告(即所谓的分报告)的复制显示复制打印操作3) 采样信息包括显示各交流模拟量通道的采样值的有效值和打印两个周波的波形等操作 4) 人机对话的设置包括通信设置MMI模件本身的设置时间设置和液晶对比度调节。5) 测试功能包括开出传动开入测试(开入量状态实时显示)交流测试(实时显示各交流模拟量通道的幅值相位和直流偏移量)等操作为满足PS 6000变电站自动化的要求增设了软压板设置遥信核对码表核对码表打印四项功能6) 其他操作包括版本信息提示强制MMI进行初始化选择MMI操作的提示语言(如英文)或进行出厂设置(选择或自定义保护型号软/硬压板类型选择MMI内部控制字)。3.3.1主菜单如图所示是PSL 600系列数字式保护的一个典型的主菜单进入主菜单可以有以下若干途径。1) 在正常显示画面下按【】键进入主菜单。2) 在事件显示画面下按“Q”键进入主菜单。3) 在其他操作画面下按“Q”键并按提示退回到主菜单。在PSL 600系列数字式保护的主菜单中一个命令即代表一种类型的操作进入主菜单后当前被选择的操作类型以反显方式(黑底白字)显示最下面的提示行提示当前被选择的操作类型所能进行的操作操作人员以或键进行选择最后以【】键(回车键)进行确认即进入相应的操作菜单。3.3.2 整定值操作。定值菜单结构图 PSL 600系列数字式保护提供了一整套完整的定值管理界面利用这些人机接口界面用户可以很方便地实现定值输入修改显示打印复制以及删除等操作。如图所示是PSL 600系列数字式保护中整定值的各种操作的流程示意图以下是这几种常见操作的说明3.3.2.1 显示定值PSL 600系列数字式保护可以在液晶显示器上显示保护模件保存的整定值操作步骤如下1) 进入主菜单2) 在主菜单中选择定值命令控件按【】键进入定值操作对话框3) 在定值操作对话框中选择显示和打印命令控件按按【】键进入定值打印/显示操作对话框4) 在定值显示/打印操作对话框中选择保护模件(对于单个保护模件的装置不用选择) 。5) 用“”键和“”键将输入焦点改变到定值区号编辑框上并用“”键和“”键选择定值区号6) 用“”键和“”键将输入焦点改变到“显 示”命令控件上7) 按【】键显示定值。8) 按【】键显示控制字。9) 按【】键切换定值显示画面和控制字显示画面10) 按“Q”键逐级退回主菜单3.3.2.2 打印定值PSL 600系列数字式保护可以用表格的形式打印出保护模件保存的整定值操作步骤如下1) 进入主菜单2) 在主菜单中选择定值命令控件按【】键进入定值操作对话框。3) 在定值操作对话框中选择显示和打印命令控件按按【】键进入定值打印/显示操作对话框。4) 在定值显示/打印操作对话框中选择保护模件(对于单个保护模件的装置不用选择) 5) 用“”键和“”键将输入焦点改变到定值区号编辑框上并用“”键和“”键选择定值区号。6) 用“”键和“”将输入焦点改变到打印命令控件上。7) 按【】键打印定值。若打印机未连接则会出现一个消息窗口提示打印机忙或故障打印失败。3.3.2.3 复制定值PSL 600系列数字式保护可以将保存在保护模件某个定值区的整定值全部复制到另一个定值区中当运行的两套定值相差不大时可以先将已输入的定值复制到另一个需要整定的定值区然后再进行修改这样可以很方便地输入多套适用于不同运行方式的整定值复制定值的操作步骤如下。1) 进入主菜单。2) 在主菜单中选择定值命令控件按【】键进入定值操作对话框 。3) 在定值操作对话框中选择复制定值区命令控件按【】键进入定值区复制操作对话框。4) 在定值区复制操作对话框中选择保护模件(对于单个保护模件的装置不用选择) 。5) 用“”键和“”键将输入焦点改变到被复制的定值区编辑框上并用“”键和“”键选择被复制的定值区(源定值区)的区号源定值区的定值必须有效若只有一个有效定值区“”键和“”键不起作用。6) 用“”键和“”键将输入焦点改变到目标定值区编辑框上并用键或键选择目标定值区的区号“”键可以用来移动多位数字的输入位置 。7) 用“”键和“”键将输入焦点改变到开始复制命令控件上选择此命令控件。8) 按【】键复制定值装置显示密码输入窗口9) 在密码窗口中输入密码“99” “”可以用来移动多位数字的输入位置键或键输入密码。10) 按【】键确认并复制定值装置显示复制成功消息窗口如果复制失败会提示定值复制失败。11) 按任意键返回第7步。12) 按“Q”键逐级退回主菜单。若密码输入错误则会重复显示密码窗口并提示密码错误此时可以重新输入密码并继续执行第1012步。13）选择保护类型中有所有保护选项当选定的定值区对所有保护模件都适用时可选择所有保护进行复制全部保护的指定定值区的定值将都被复制3.3.2.4 整定定值在PSL 600系列数字式保护中整定定值的概念即输入修改整定值PSL 600系列数字式保护提供了一个全屏幕编辑的对话框用户可以通过此对话框很方便地输入整定值并将它固化到保护模件的某个指定的定值区中也可以将保存在保护模件的某个定值区的定值读出来并加以修改然后重新固化与以往数字式保护(微机保护)不同的是用户除了可以直接以16进制数值输入控制字以外还可以通过PSL 600系列提供的一个列表对话框非常直观地对控制字的每一项内容进行选择操作步骤如下。1) 进入主菜单。2) 在主菜单中选择定值命令控件按【】键进入定值操作对话框。3) 在定值操作对话框中选择整定定值命令控件按【】键进入定值整定操作对话框。4) 在定值整定操作对话框中选择保护模件(对于单个保护模件的装置不用选择) 。5) 用“”键、“”键将输入焦点改变到定值区编辑框上并用“”键和“”键选择欲输入或修改的定值区的区号“”键可以用来移动多位数字的输入位置。6) 用“”键、“”键将输入焦点改变到开始整定命令控件上选择此命令控件也可以跳过这一步直接到第7步。7) 按【】键进入定值输入对话框 。8) 编辑修改各项整定值可以用“”键、“”键选择需要编辑/修改的定值项“”键移动光标“”键和“”键改变光标所在位数值若光标在小数点上时键或键移动小数点位置.9) 当正在编辑/修改的定值项是控制字时状态栏会提示【】进行按位整定控制字字样表明按【】键会进入按位整定控制字对话框既可以使用十六进制直接整定进入以下方式按位整定如下图所示。在控制字整定对话框中显示该定值项(控制字)的所有有效位的列表(组合)可以用“”键、“”键“”键或“”键来选择某一个列表(组合)项用“”键和“”键进行选择当所有列表(组合)项都选择完毕后按【】键确认控制字输入返回定值输入对话框光标将移动到下一个非控制字定值上(“Q”键则放弃控制字修改) 。控制字与其他定值项一样需要经固化才能最终写入保护模件中这里只是修改了输入缓冲区的内容。10) 当正在编辑/修改的定值项是不是控制字时状态栏会提示【】确认修改并固化定值字样表明按【】键将要执行定值固化此时会出现的密码输入提示窗口。11) 输入密码“99”按【】键执行固化输入密码过程中“”键或“”键可以用来移动多位数值的编辑修改位“”键和“”键改变当前密码数字位的数值。12) 定值固化完毕后出现一个消息窗口提示定值固化成功否则提示定值固化失败如下图所示。13) 按任意键即返回第6步然后用“Q”键逐级退回主菜单以上步骤执行过程中请注意以下几点􀁺 在第8步输入定值过程中若输入定值超出此项定值所限定的范围则试图用“”键、“”键对其他定值项进行修改或按【】试图进行定值固化时状态栏会提示该项定值越限并给出该项定值所规定的取值范围此时用户必须按规定的范围重新输入该项定值方可继续执行其他定值项的修改或执行定值固化。􀁺 在第11步中若输入密码错误“(99)”液晶显示器上会提示密码错误需重新输入重复执行第11步输入密码后继续执行固化命令。􀁺 在输入正确的密码并按【】键之前定值不会固化到保护模件中按“Q”键可以逐级退回主菜单并放弃所作的修改同样若在这之前停止键盘操作5分钟也会自动放弃定值修改而退回正常显示画面。3.3.2.5删除定值PSL 600系列数值式保护提供删除定值操作以删除不再需要的定值区的整定值由于PSL 600系列定值区切换操作只能切换到有效的定值区删除不再使用的定值区的定值可以防止切换操作误切换到不希望运行的定值区中删除定值区定值的操作步骤如下。1) 进入主菜单 。2) 在主菜单中选择定值命令控件按【】键进入定值操作对话框。3) 在定值操作对话框中选择删除定值命令控件按【】键进入删除定值操作对话框。4) 在删除定值操作对话框中选择保护模件(对于单个保护模件的装置不用选择) 。5) 用“”键、“”键将输入焦点改变到定值区编辑框上并用“”键和“”键选择欲输入或修改的定值区的区号只有定值区有定值才能执行删除所以定值区号可能不是连续地改变而且不能删除当前定值区的定值。6) 用“”键、“”键将输入焦点改变到删除定值命令控件上选择此命令控件也可以跳过这一步直接到第7步。7) 按【】键将要删除定值此时会出现的密码输入提示窗口。8) 输入密码“99”按【】键执行删除输入密码过程中“”键或“”键可以用来移动多位数值的编辑修改位“”键和“”键改变当前密码数字位的数值。9) 定值删除完毕后出现一个消息窗口提示定值删除成功如下图所示。10) 按任意键即返回第6步然后用“Q”键逐级退回主菜单 以上步骤执行过程中请注意以下几点。􀁺 在第8步中若输入密码错误“(99)”液晶显示器上会提示密码错误需重新输入重复执行第8步输入密码后继续执行固化命令。􀁺 在输入正确的密码并按【】键之前定值不会被删除到保护模件中按“Q”键可以逐级退回主菜单并放弃执行删除操作同样若在这之前停止键盘操作5分钟也会自动放弃删除操作而退回正常显示画面。3.3.2.6 切换运行定值区 PSL 600系列数字式保护的面板上设有两个定值切换按键用以切换当前运行定值区操作步骤如下。 1) 在任何时候按 键或 键即出现如下图所示的定值切换对话框。 2) 按 键或 键“”键和“”键选择切换的目标定值区区号。3) 按【】键确认要执行切换操作装置显示密码窗口提示输入密码并提示将要切换到的定值区的区号。4) 输入密码99按【】键执行定值区切换输入密码过程中“”键或“”键可以用来移动多位数值的编辑修改位“”键和“”键改变当前密码数字位的数值。5) 切换完毕后装置显示一个消息窗口提示定值切换已经成功6) 按任意键即返回切换之前的状态。以上步骤执行过程中请注意以下几点􀁺 若装置有多个保护模件则多个保护模件将同时切换运行定值区􀁺 在第4步中若输入密码错误(99)液晶显示器上会提示密码错误需重新输入重复执行第4步输入密码后继续执行固化命令。 􀁺; 在输入正确的密码并按【】键之前定值区不会切换按“Q”键可以退回切换之前的状态同样若在这之前停止键盘操作5分钟也会自动放弃定值区切换操作而退回正常显示画面。3.3.3 事件报告操作PSL 600系列数字式保护中事件报告分为总报告和分报告两类所谓总报告即存放在人机对话模件中的事件报告记录包括系统故障时保护启动所产生的事件报告装置运行过程中的操作报告装置发生异常时的事件报告等所谓分报告即存放在保护模件中的事件报告对事件报告的操作即对这两类报告的操作包括复制以及显示或打印等3.3.3.1 总报告操作PSL 600系列数字式保护提供一个简单的列表选择对话框可以选择显示/打印保存在人机对话模件中的某一次事件报告记录操作过程如下1) 进入主菜单在主菜单中选择事件命令控件2) 按【】键进入事件报告操作对话框并选择总报告命令控件3) 按【】键进入事件显示-选择对话框用“”键、“”键选择某次故障的事件记录状态栏会提示相应的报告类型(故障报告告警报告开关量变位报告等)列表中的事件记录是按事件发生的时间的先后顺序排列的以方便用户查找。4) 按【】键进入事件显示对话框事件显示对话框中每个事件记录的条目的前面带有以毫秒为单位的相对时间标题栏下的时间为此相对时间的参考时间 。5) 若需要打印则按【】键否则按“Q”键退回第3步按【】键后打印事件如果是故障事件则进入询问是否打印录波对话框若选择是后按【】键则开始打印录波图形录波数据从设置的录波保护读取。6) 以Q键逐级退回到主菜单注意在需要打印事件报告之前打印机必须处于联机状态否则在第5步操作键后则出现消息窗口提示打印失败3.3.3.2 分报告操作PSL 600系列数字式保护提供一个简单的列表选择对话框可以复制显示或打印保存在保护模件中的事件报告记录操作过程如下。1) 进入主菜单在主菜单中选择事件命令控件。2) 按【】键进入事件报告操作对话框并选择分报告命令控件。3) 按【】键进入保护模件选择对话框用“”键和“”键选择保护模件。4) 按【】键进入事件显示-选择对话框用“”键和“”键选择某次故障的事件记录列表中的事件记录是按事件发生的时间的先后顺序排列的以方便用户查找 。5) 按【】键进入事件显示对话框事件显示对话框中每个事件记录的条目的前面带有以毫秒为单位的相对时间标题栏下的时间为此相对时间的参考点。6) 若需要打印则按【】键否则按“Q”键退回第4步按【】键后打印事件如果是故障事件则进入询问是否打印录波对话框若选择是后按【】键则开始打印录波图形。7) 以“Q”键逐级退回到主菜单。注意:在需要打印事件报告之前打印机必须处于联机状态否则在第6步操作【】键后则出现消息窗口提示打印失败。3.3.4 采样信息PSL 600系列数字式保护提供一组对话框用户可以通过对对话框的操作以显示各交流模拟量通道的当前状态或者打印模拟量波形3.3.4.1 显示模拟量通道的有效值PSL 600系列数字式保护可以实时显示各交流模拟量通道的幅值相位角(以Ua为参考向量)以及直流偏移量其操作步骤如下 。1) 进入主菜单并选择采样信息命令控件。2) 按【】键进入采样信息操作对话框用“”键和“”键选择保护模件。对于单个保护模件的装置则不会提示字样此时键不起作用。3) 用“”键、“”键选择显示有效值命令控件。4) 确认并执行所选操作。按【】键确认并执行所选操作显示各模拟量通道的有效值此时出现如下图所示的列表显示信息。此时可以用“”键、“”键进行滚屏(向上或向下移动一行) “”键或“”键进行翻屏如打印机连接正常按【】将打印装置屏幕显示的内容全部交流通道的名称幅值相位直流偏移等5) 按“Q”键逐级退回主菜单3.3.4.2打印采样值 PSL 600系列数字式保护可以打印两个周波的波形操作步骤如下1) 进入主菜单并选择采样信息命令控件。2) 按【】键,进入采样信息操作对话框用“”键和“”键选择保护模件。对于单个保护模件的装置则不会提示字样此时“”键和“”键不起作用。3) 用“”键、“”键选择打印采样值命令控件。4) 按【】键打印采样值波形。注意在需要打印事件报告之前打印机必须处于联机状态否则在第4步操作键后则出现消息窗口提示打印失败3.3.5设置PSL 600系列数字式保护提供一组对话框以使用户可以对装置的通信口时钟进行设置或者选择人机对话模件的一些运行参数。3.3.5.1 通信设置PSL 600系列数字式保护的背板上有一个打印机通信端口和一个多功能通信端口打印机端口采用19200波特率的固定设置用户可以对该多功能端口的通信方式波特率通信地址进行设置以便使用该端口与后台监控设备或系统中其他设备进行通信操作步骤如下1) 进入主菜单并选择设置命令控件2) 按【】键进入监控设置操作对话框用“”键、“”键选择通信设置命令控件。3) 按【】键进入通信设置操作对话框用“”键和“”键选择通信模式。4) 用“”键、“”键选择波特率列表并用“”键和“”键选择波特率。5) 用“”键、“”键选择规约选择列表框用“”键和“”键选择装置与后台通信使用的规约有以下几种选择。a以太网103规约 b.串行口103规约 c.串行口94规约6) 用“”键、“”键选择装置地址编辑框用“”键和“”键输入装置地址“”键或“”键可以选择多位数字。7) 按【】键或“Q”键退出通信设置对话框若用户改变了通信设置则装置会显示一对话框提示进行确认。8) 按【】键确认修改人机对话模件自动复位一次并按新的通信设置初始化通信端口按“Q”键(或用键或键选择否命令控件然后按【】键则放弃修改,然后按“Q”键逐级退回主菜单。3.3.5.2 时钟设置PSL 600系列数字式保护的人机对话模件设有硬件日历时钟用以给各保护模件提供基准时间人机对话模件的硬件时钟和保护模件的软件时钟均可以经GPS对时对于没有GPS装置的运行场所装置在投入运行前或者定期检验时需要校准日历时钟而对于装设了GPS装置的运行场所只需在投入运行前设置基本时间即可由人机对话模件操作设置日历时钟的步骤如下1) 进入主菜单并选择设置命令控件2) 按【】键进入监控设置操作对话框用“”键、“”键选择时间设置命令控件3) 按【】键进入时钟日期设置操作对话框用“”键或“”键选择年月日时分秒编辑框并用“”键和“”键设置新的值。4) 按【】键确认设置或按“Q”放弃修改返回监控设置对话框(第2)步) 。5) 按“Q”键逐级退回主菜单。3.3.5.3 设置人机对话模件的运行参数PSL 600系列数字式保护有些运行参数需要在装置投入运行前根据现场需要进行设置这些参数包括。􀁺 对含有多个保护模件的装置选择正常显示画面中交流模拟量测量值的来源。􀁺 选择是否打印事件􀁺 选择是否打印录波数据。􀁺 对含有多个保护模件的装置选择故障报告中录波数据来源􀁺 所保护的设备的名称(或代号) 。等等设置或修改这些参数的操作步骤如下。1) 进入主菜单并选择设置命令控件。2) 按【】键进入监控设置操作对话框用“”键和“”键选择MMI 设置命令控件。3) 按键进入MMI设置操作对话框用“”键和“”键选择正常显示画面的测量值来源。4) 用“”键和“”键选择录波数据来源列表选择框用“”键和“”键选择事故报告中的录波数据来源。 5) 用“”键和“”键选择事故报告自动打印模式列表选择框用“”键和“”键选择事故报告打印模式。6) 用“”键和“”键选择设备名称编辑框用“”键和“”键编辑设备名称“”键或“”键可以用来移动编辑的位置。7) 按【】键或“Q”键退出通信设置对话框若用户改变了通信设置则装置会显示一对话框提示进行确认 。9) 按【】键确认修改人机对话模件自动复位一次并按新的通信设置初始化通信端口按“Q”键(或用键或键选择否命令控件然后按【】键)则放弃修改,然后按“Q”键逐级退回主菜单。注意以下几点 􀁺 设备名称最长可以是8个汉字或16个英文/数字字符中文内码的区号和位号必须分开编辑􀁺 输入设备名的过程如下(假设原来设备名称为16个空格(16进制20) 并且要输入南字) a) 先输入区码C0如下图所示b) 按“”键编辑区码的低位使区码=C4如下图所示c) 按“”键编辑位码的高位使位码=C0如下图所示d) 按“”键编辑位码的低位使位码=CF如下图所示e) 可以看到在设备名称栏内出现一个南字􀁺 多个汉字可以按照上述方法依次输入􀁺 若设备名称中有英文/数字出现输入其ASCII码值􀁺 汉字的区位码值可以从GB2312-80表中查找说明书附录中另随装置的调试工具PSVIEW程序中杂项工具的内码转换功能可实现汉字内码转化3.3.5.4液晶调节设置或修改这些参数的操作步骤如下 1 入主菜单并选择设置命令控件2 【】键进入监控设置操作对话框用“”键、“”键选择液晶调节命令控件3 按“”增强对比度“”减弱对比度 4调节完毕“Q”键退出3.3.6测试功能操作PSL 600系列数字式保护提供一组对话框用户可以通过对这组对话框的操作完成开出量(继电器)传动开入量实时显示(人工检测开关量输入信号)以及实时显示交流输入通道的模拟量值等等为适应变电站自动化应用要求增设了软压板就地设置遥信核对码表核对码表打印等功能由于这组针对装置的输入或输出量的操作通常被用来测试装置的硬件是否完好以及完成自动化功能的测试因而称之为测试功能操作。3.3.6.1 开出传动操作PSL 600系列数字式保护的每个保护模件设有若干个开关量输出信号用以驱动光电耦合器继电器等等用户可以通过菜单(对话框)操作人为驱动/复归某一路开关量输出信号以检测其是否完好驱动/复归一路开关量输出信号的操作过程如下。1 确认要操作的保护模件在正常运行状态(无告警信号) 2 进入主菜单选择测试功能命令控件3 按【】键进入测试功能操作对话框选择开出传动命令控件4 按【】键进入密码输入对话框按“Q”键返回主菜单5 编辑密码输入框输入密码99 “”键或“”键可以选择编辑位“”键和“”键或编辑该位数字并提示一旦密码输入正确保护将退出运行。6 按【】键进入开出传动操作对话框用“”键和“”键或选择保护模件。注意1. 此时保护模件均已退出运行状态 2. 经启动继电器闭锁的开出要做传动必须先传动启动开出7 用“”键和“”键选择传动类型列表选择框用“”键和“”键或选择要操作的开关量(名称) 8 用“”键和“”键选择操作方式如要使该开关量动作则选择开出动作命令控件反之则选择开出返回命令控件 。9 按【】键发出传动命令若选择开出动作命令控件则驱动开出量信号反之则复归开出量信号。10 若需要可根据图纸检测相应的开出量信号是否动作或复归。11 若需要可以重复710测试该保护模件的其他开出量。12 按“Q”键出现以下对话框。选择是退出测试模式选择否回到6。3.3.6.2 开入测试PSL 600系列数字式保护的每个保护模件均设有若干开关量输入信号其中一部分开入量从凤凰端子直接引入另一部分则从模板的48针端子引入用户可以通过菜单(对话框)操作使装置实时显示该保护模件的开入量状态(闭合或断开)实时显示开入量状态的操作步骤如下1 确认要操作的保护模件在正常运行状态(无告警信号) 。2 进入主菜单选择测试功能命令控件。3 按【】键进入测试功能操作对话框选择开入测试命令控件。4 按【】键进入密码输入对话框按Q键返回主菜单。5 编辑密码输入框输入密码99 “”键或“”键可以选择编辑位“”键和“”键或编辑该位数字。6 按【】键进入开入量操作对话框用“”键和“”键或选择保护模件 。按【】键进入开入量实时显示对话框 =投入 =退出7 用“”键、“”键“”键或“”键察看各个开入量的当前状态。8 按“Q”键出现以下对话框。选择是退出测试模式选择否回到6 3.3.6.3 交流测试用户可以通过菜单(对话框)操作使PSL 600系列数字式保护装置实时显示交流模拟量的当前状态包括幅值相位和直流偏移操作步骤如下：1 确认要操作的保护模件在正常运行状态(无告警信号) 。2 进入主菜单选择测试功能命令控件。3 按【】键进入测试功能操作对话框选择交流测试命令控件4 按【】键进入密码输入对话框按Q键返回主菜单。5 编辑密码输入框输入密码99 “”键或“”键可以选择编辑位“”键和“”键或编辑该位数字。6 按【】键进入交流量操作对话框用“”键和“”键或选择保护模件。7 按【】键进入交流量实时显示对话框。8 用“”键、“”键、“”键或“”键察看各个开入量的当前状态如打印机连接正常按。【】将打印装置屏幕显示的内容全部交流通道的名称幅值相位直流偏移等)。9 按“Q”键出现以下对话框选择是退出测试模式进入运行态选择否返回6 注以上三项功能都将强制使保护退出运行状态进入测试模式保护功能将被禁止且不会自动转入运行状态因此进行完三项硬件测试功能之后必须手动退出测试模式转入运行状态。3.3.6.4其它功能为适应PS 6000变电站自动化工程调试的要求特增加了压板设置遥信核对码表核对和码表打印四项功能2.2.6.4.1压板设置当保护装置应用于PS 6000变电站自动化系统时屏上将取消就地硬压板所以压板设置功能为这种情况下保护装置作试验而设正常运行时应避免使用该功能步骤如下。1) 进入主菜单选择测试功能命令控件。2) 按键进入测试功能操作对话框选择其它功能命令控件。3) 按键进入其它功能对话框选择压板设置命令控件。4) 按键进入软压板就地设置对话框用“”键和“”键或选择保护模件。5) 按键进入压板投退对话框对话框。6投退选择完成按【】键确认设置根据设置结果将提示软压板设置成功或软压板设置失败信息7完成设置返回3继续进行其它保护模件的软压板设置注当使用硬压板方式时该项功能被禁止3.3.6.4.2遥信核对遥信核对功能操作步骤如下1) 进入主菜单选择测试功能命令控件2) 按【】键进入测试功能操作对话框选择其它功能命令控件3) 按【】键进入其它功能对话框选择遥信核对命令控件4) 按【】键进入遥信核对对话框用“”键和“”键或选择保护模件和开入点号开入名称说明中会显示相应开入点号对应的开入名称。5 选择发送校验命令控件6) 按【】键后面板将显示反显的正在发送Q键停止的提示信息进入该模式后保护装置将每隔10s发送选定的开入的动作报文供监控校核。7) 按“Q”键退出发送模式选择其它点号的开入进行校核全部测试完毕Q”退出3.3.6.4.3码表核对码表核对功能操作步骤如下1) 进入主菜单选择测试功能命令控件。2) 按【】键进入测试功能操作对话框选择其它功能命令控件。3) 按【】键进入其它功能对话框选择码表核对命令控件。4) 【】键进入码表核对对话框选择保护模件代码分组告警组和事件组码表索引后会显示相应的通信代码含意说明。5) 选择发送校验命令控件6) 按【】键后面板将显示反显的正在发送Q键停止的提示信息进入该模式后保护装置将每隔10s发送选定的事件/告警代码的动作报文供监控校核。7) 按Q键退出发送模式选择其它通信代码进行校核全部测试完毕Q”退出3.3.6.4.4码表打印码表打印功能操作步骤如下1) 进入主菜单选择测试功能命令控件。2) 按【】键进入测试功能操作对话框选择其它功能命令控件。3)
