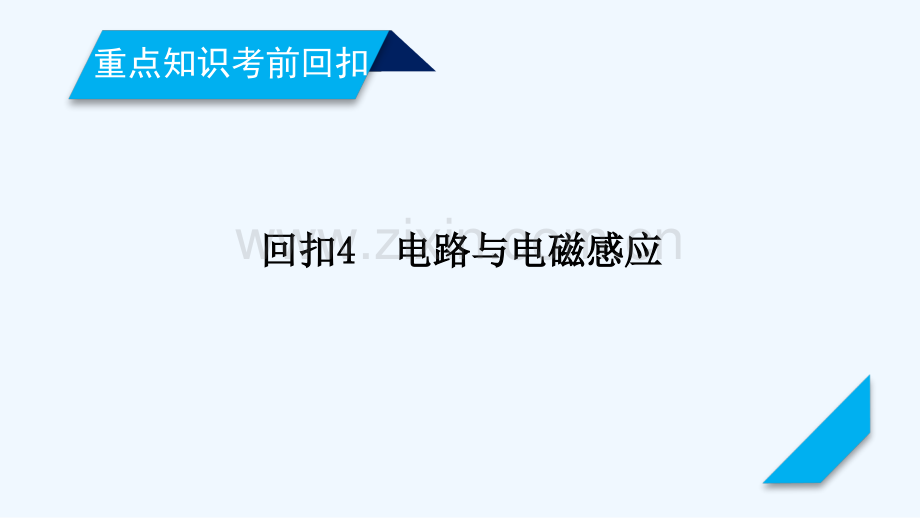

2018年高考物理二轮复习-重点知识考前回扣4-电路与电磁感应.ppt

重点知识考前回扣回扣回扣4 4电路与电磁感应电路与电磁感应1 1主主干干知知识识2 2易易混混易易错错3 3重重要要结结论论主干知识主干知识(1)复杂电路的简化方法：分流法(电流追踪法)：根据假设的电流方向，分析电路的分支、汇合情况，从而确定元件是串联还是并联等势法：从电源的正极出发，凡是用一根无电阻的导线把两点(或几点)连接在一起的，这两点(或几点)的电势就相等，在画等效电路图时可以将这些点画成一点(或排列在一根线上)。等电势的另一种情况是，电路中的某一段电路，虽然有电阻(且非无限大)，但无电流通过，则与该段电路相连接的各点的电势也相等。(2)极限法：常用于电路动态分析解题方法(1)应用楞次定律判断感应电流方向的方法确定穿过回路的原磁场的方向；确定原磁场的磁通量是“增加”还是“减小”；确定感应电流磁场的方向(与原磁场“增则反、减则同”)；根据感应电流的磁场方向，由安培定则判断感应电流的方向。(2)图像分析方法“程序法”划分过程逐一分析。先分析方向，纵轴上正、负号表示方向。解题方法7高压远距离输电的分析方法及计算(1)在高压输电的具体计算时，为条理清楚，可参考如图所示画出相应的题意简图。易混易错易混易错1将非纯电阻电路与纯电阻电路的计算方法混淆。2在变压器中误认为输入电流与输出电流的频率不相等。3在计算远距离输电的损失功率时将变压器两端的电压与电线上的分压混淆。4在电路的动态分析中，不能正确把握变量和不变量及各仪表的用途。5应用公式EBLv计算电动势大小时，不能正确判断B、L、v方向关系及L的有效长度。6在公式BS中错误地认为面积越大，磁通量越大。7应用楞次定律判断感应电流方向时，误认为“感应电流的磁场方向”与“原磁场方向”相反。8在电磁感应的电路问题中，将电动势和路端电压混淆。9误认为含有自感线圈的“断电自感”中的灯泡都会“闪亮”一下。重要结论重要结论13含电动机的电路中，电动机的输入功率P入UI，发热功率P热I2r，输出机械功率P机UII2r。二、电磁感应1楞次定律：(阻碍原因)(1)内外环电流方向：“增反减同”。(2)自感电流的方向：“增反减同”。(3)磁铁相对线圈运动：“你追我退，你退我追”。(4)通电导线或线圈旁的线框线框运动时：“你来我推，你走我拉”。电流变化时：“你增我远离，你减我靠近”。
