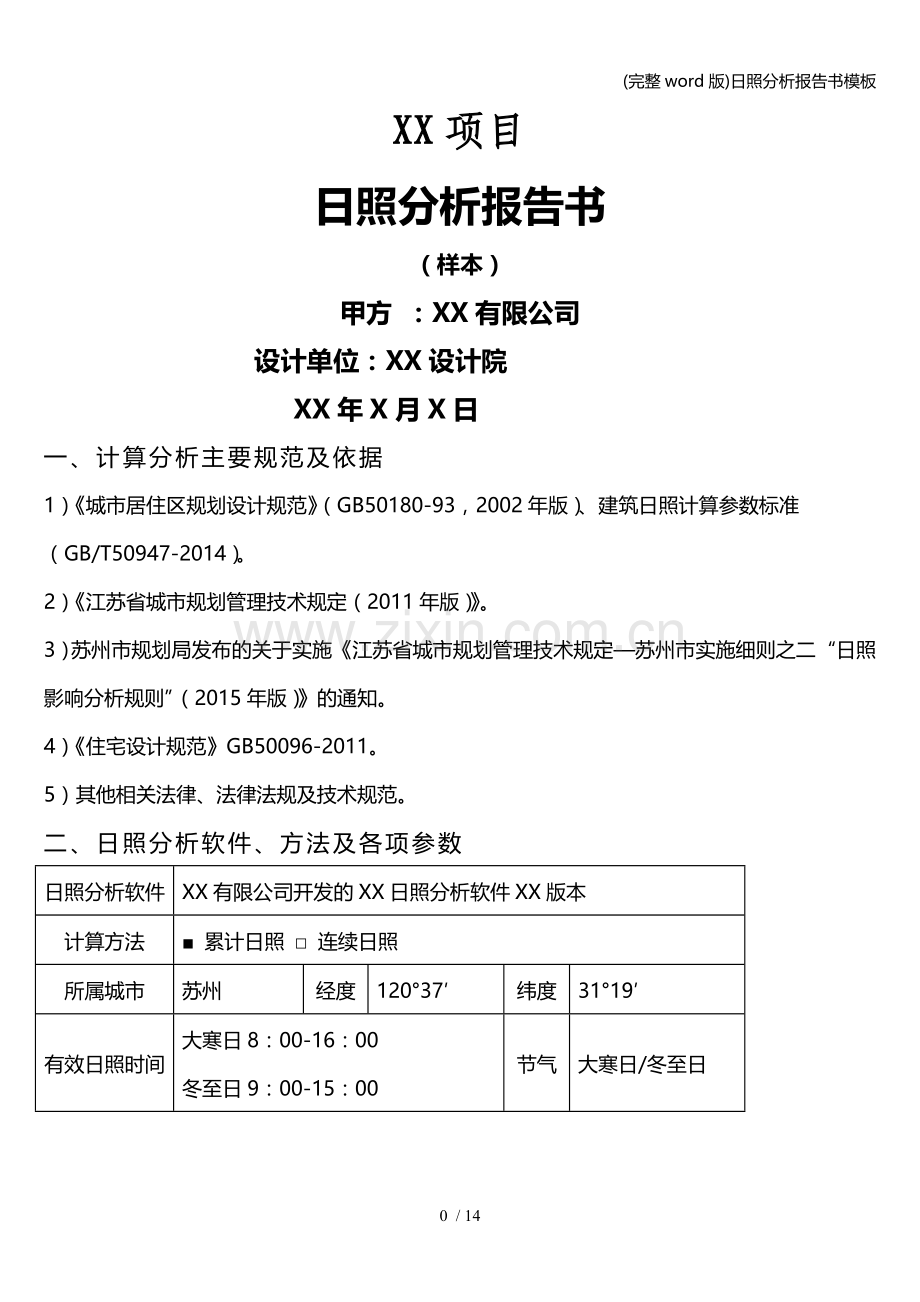

1、(完整word版)日照分析报告书模板XX项目日照分析报告书(样本)甲方 :XX有限公司设计单位:XX设计院XX年X月X日一、计算分析主要规范及依据1)城市居住区规划设计规范(GB50180-93,2002年版)、建筑日照计算参数标准(GB/T50947-2014)。2)江苏省城市规划管理技术规定(2011年版)。3)苏州市规划局发布的关于实施江苏省城市规划管理技术规定苏州市实施细则之二“日照影响分析规则”(2015年版)的通知。4)住宅设计规范GB50096-2011。5)其他相关法律、法律法规及技术规范。二、日照分析软件、方法及各项参数日照分析软件XX有限公司开发的XX日照分析软件XX版本计

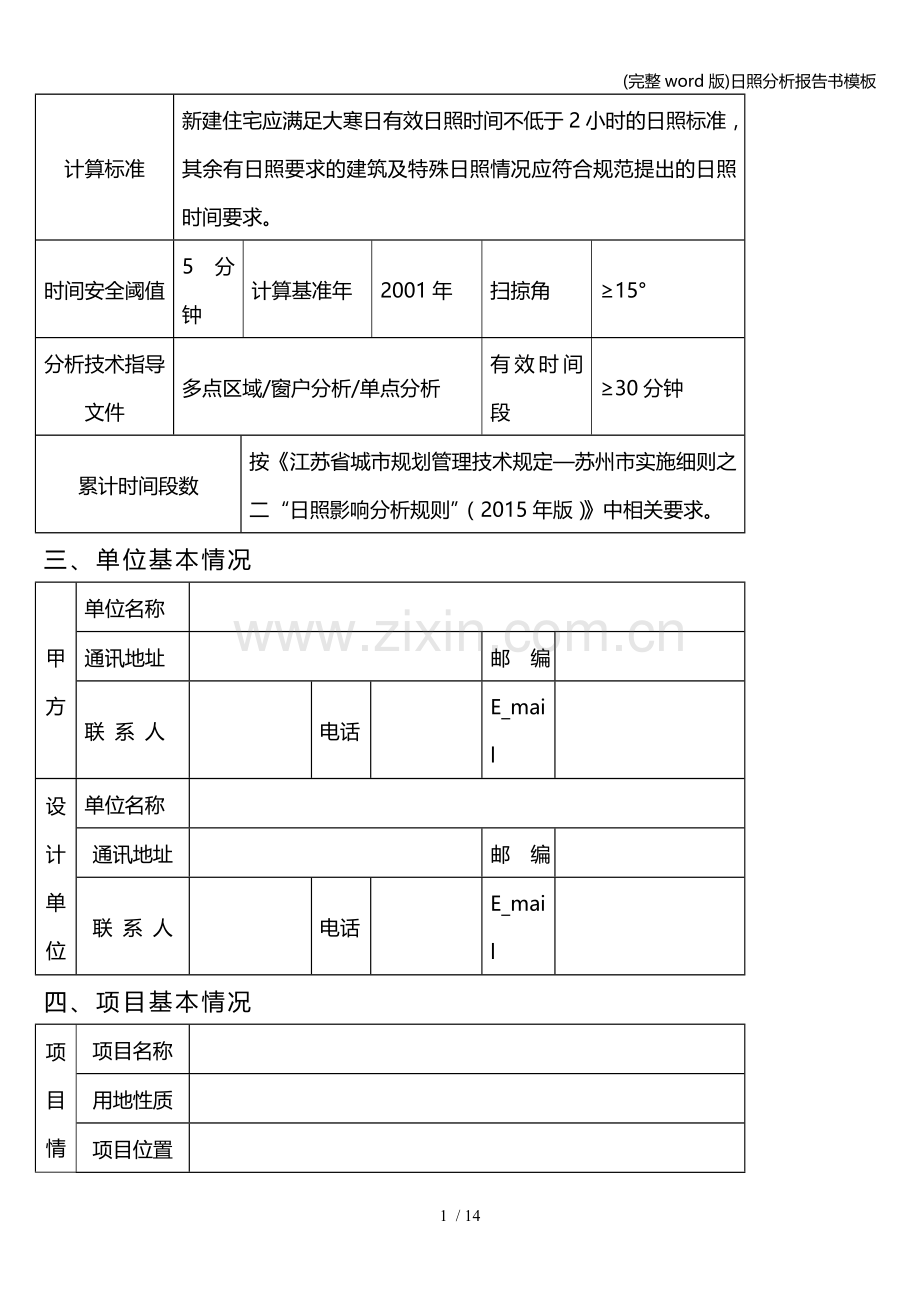

2、算方法 累计日照 连续日照所属城市苏州经度12037纬度3119有效日照时间大寒日8:00-16:00冬至日9:00-15:00节气大寒日/冬至日计算标准新建住宅应满足大寒日有效日照时间不低于2小时的日照标准,其余有日照要求的建筑及特殊日照情况应符合规范提出的日照时间要求。时间安全阈值5分钟计算基准年2001年扫掠角15分析技术指导文件多点区域/窗户分析/单点分析有效时间段30分钟累计时间段数按江苏省城市规划管理技术规定苏州市实施细则之二“日照影响分析规则”(2015年版)中相关要求。三、单位基本情况甲方 单位名称通讯地址邮 编联 系 人电话E_mail设计单位单位名称通讯地址邮 编联 系 人
3、电话E_mail四、项目基本情况项目情况项目名称用地性质项目位置周边用地情况东南西北提交资料 电子图纸 工程图纸 技术指导文件文本成果用途 规划审批 其他备注1、日照分析报告为建设项目建筑设计文件的一部分2、设计单位承诺日照分析所研究的建筑设计文件与向规划部门申报的建筑设计技术指导文件一致3、甲方 承诺向规划部门申报的建筑设计文件与日照分析所研究的建筑设计文件一致。五、日照分析结论分析:校对:审核: XX有限公司XX设计院XX年X月X日附图一 项目日照分析总平面图(含周边范围)(1:1000)附图二 项目基地范围内建筑户型图(住宅)(1:500)附图三 基地周边建筑现状累计日照分析图(项目建成
4、前)(1:500)附图四 基地周边建筑日照分析图(项目建成后)(1:500)附表一:基地内建筑(住宅)窗户分析(太阳时,左右端,累计)1#建筑窗户分析(太阳时,左右端,累计)户型居住空间数窗号窗台高满窗日照1014CA10-16.77CA10-26.77CA10-36.771024CA10-46.77CA10-56.77CA10-66.771034CA10-76.77CA10-86.77CA10-96.771044CA10-106.77CA10-116.77CA10-126.772#建筑窗户分析(太阳时,左右端,累计)户型居住空间数窗号窗台高1013CA12-16.77CA12-26.7710
5、23CA12-36.77CA12-46.77CA12-56.77CA12-66.771034CA12-76.77CA12-86.77CA12-96.77附表二:日照分析说明表幢号建筑构件建筑高度(绝对高度)室内外地坪标高实心女儿墙高镂空女儿墙高备注1#3.3(内)/3.1(外)楼梯间 112(含实心女儿墙)屋面110屋脊1-1起点11.1/终点 13.1屋脊1-2起点 13.1/终点 13.1屋面2屋脊2-1屋脊2-2飘板 1厚度 5/底标高 11.1挑檐 1厚度 5/底标高 11.1附表三:周边受影响建筑现状有效日照时间(项目建成前)(非必须)幢号户号日照时间第一幢101室3小时13分4小时
6、07分102室2小时17分3小时48分103室2小时12分3小时50分104室2小时25分4小时02分105室2小时21分3小时46分106室2小时23分3小时27分第二幢附表四:周边受影响建筑有效日照时间(项目建成后)(非必须)幢号户号日照时间第一幢101室3小时13分4小时07分102室2小时17分3小时48分103室2小时12分3小时50分104室2小时25分4小时02分105室2小时21分3小时46分106室2小时23分3小时27分第二幢附件一:XX日照分析软件鉴定证书 (模版)附件二、图纸要求1 CAD图单位为米,不得为毫米,坐标系统为苏州市地方独立坐标系统,绝对高程基于1985国家
7、高程基准。表示的内容有:幢号,红线(不需要标注坐标),建筑退让线(不需要标注坐标),建筑绝对高度(计算到实心女儿墙处,不含镂空女儿墙的高度),相邻建筑物间的距离(结构外墙线距离),建筑外墙角定位坐标,建筑与红线的间距,出入口,道路(不需要标注坐标),配电房等。2 建筑实体以结构外墙为准(不含保温板),建筑的不同高度面均要单独封闭。当建筑顶部有挑出屋檐时,在备注栏填写屋檐的厚度及底部的绝对标高。如果建筑物有屋脊,则填写屋脊相对于此屋脊起坡点的高度,并在图上标示坡方向,在“日照分析说明表”备注栏填写屋面坡度。立面及平面上透空率均大于80%的装饰构架不纳入建筑高度。立面及平面上透空率均在50%80%
8、之间的装饰构架计入建筑高度。凸出屋面的水箱、电梯间、楼梯间等设施均须提供建筑高度。建筑的底部用于绿化、居委会、物业、商业、通道等均归类到非居住用房层。并有如下关系:室外地坪标高非居住用房层高度居住用房层室内地坪标高。3 绿化要删除。图面上不得使用黄色、灰色。日照分析图上不同的高度面要用不同的色彩线表示,同一高度面的线色彩、文字注记、高度注记要一样,文字及高度标注在封闭面内部。每幢建筑标注4个角点的外墙坐标。4 建筑南立面的阳台如果为开敞式不封闭,用虚线表示,此部分不计算日照。对北侧及东西两侧的阳台要提供高度。非居住用房一般指建筑轮廓内用作物业、绿化、商业、通道的部分,并在日照分析说明表的“备注”栏说明性质、用途。5 附图比例尺为推荐性要求,但所有图纸需清晰可见,不得模糊不清。13 / 14
