住宅建筑电气毕业设计.doc

(word完整版)住宅建筑电气毕业设计(论文)

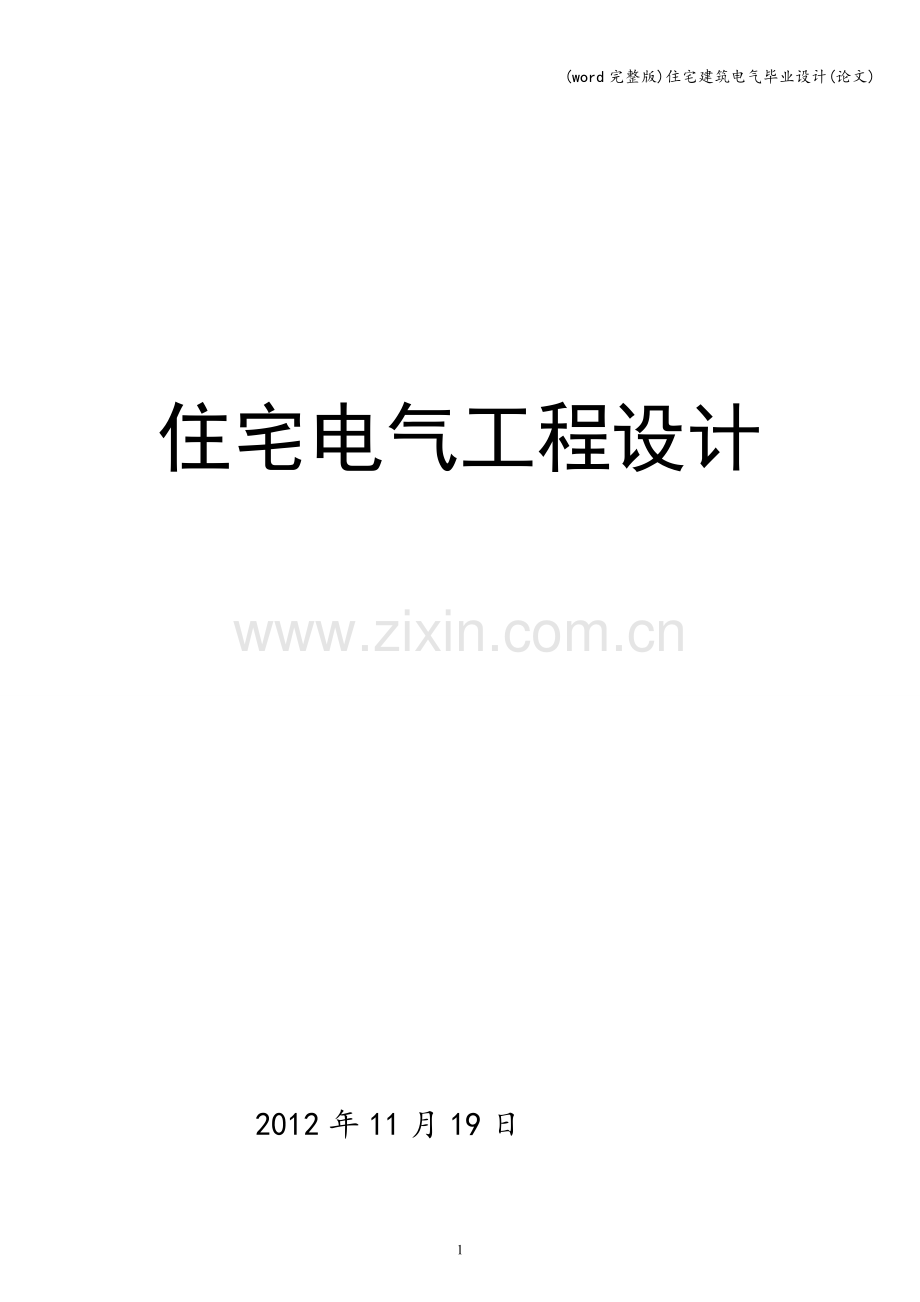

住宅电气工程设计

2012年11月19日

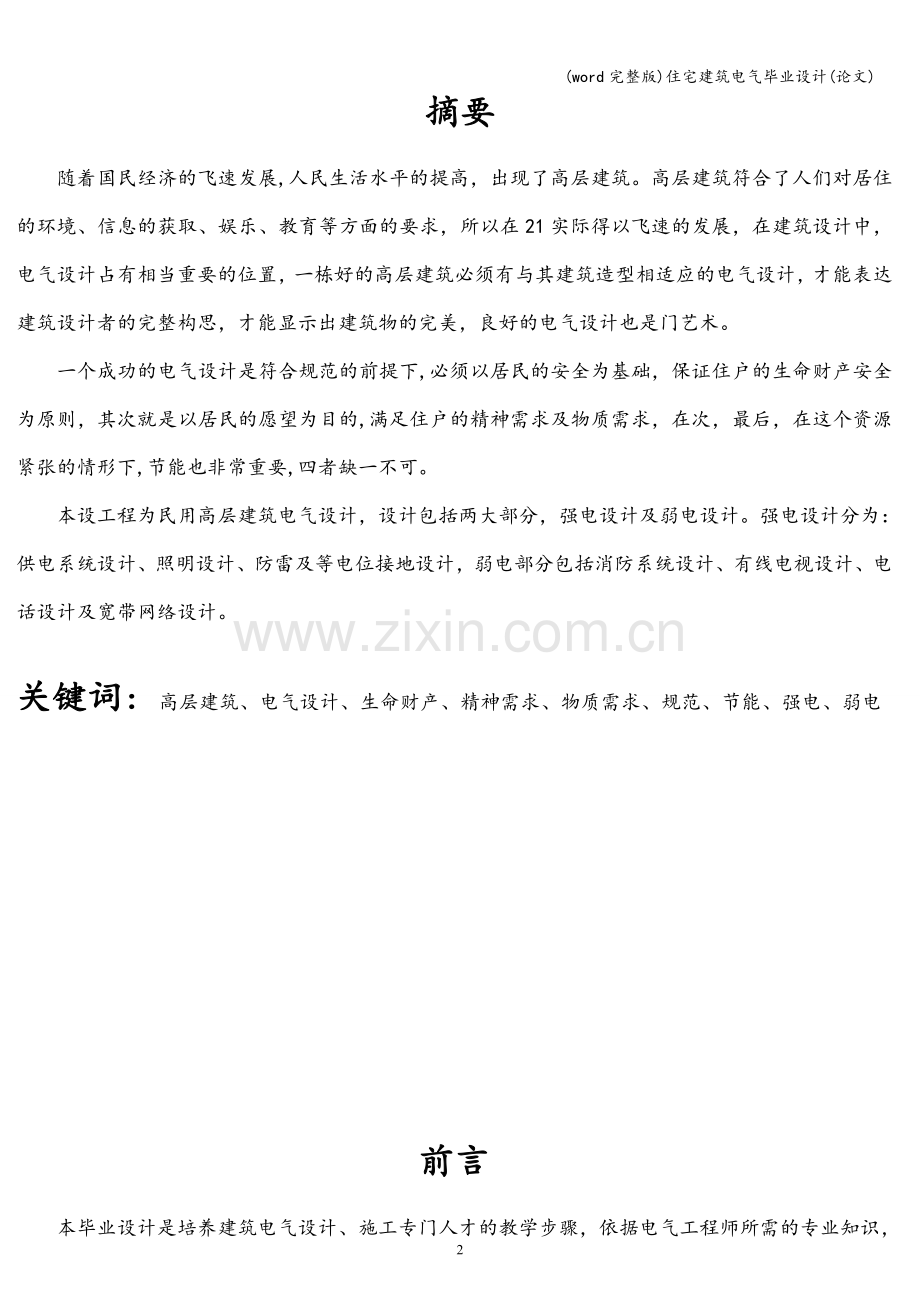

摘要
随着国民经济的飞速发展,人民生活水平的提高，出现了高层建筑。高层建筑符合了人们对居住的环境、信息的获取、娱乐、教育等方面的要求，所以在21实际得以飞速的发展，在建筑设计中，电气设计占有相当重要的位置，一栋好的高层建筑必须有与其建筑造型相适应的电气设计，才能表达建筑设计者的完整构思，才能显示出建筑物的完美，良好的电气设计也是门艺术。
一个成功的电气设计是符合规范的前提下,必须以居民的安全为基础，保证住户的生命财产安全为原则，其次就是以居民的愿望为目的,满足住户的精神需求及物质需求，在次，最后，在这个资源紧张的情形下,节能也非常重要,四者缺一不可。
本设工程为民用高层建筑电气设计，设计包括两大部分，强电设计及弱电设计。强电设计分为：供电系统设计、照明设计、防雷及等电位接地设计，弱电部分包括消防系统设计、有线电视设计、电话设计及宽带网络设计。

关键词：高层建筑、电气设计、生命财产、精神需求、物质需求、规范、节能、强电、弱电

前言
本毕业设计是培养建筑电气设计、施工专门人才的教学步骤，依据电气工程师所需的专业知识，选择民用建筑进行电气设计，是完全按照毕业后从事实际工程设计的步骤进行的。通过本毕业设计题目要达到以下目标：
（1）熟练运用计算机CAD技术进行建筑电气工程设计,掌握电气专业设计软件天正的使用方法；
（2）熟悉各种建筑电气设计、施工规范；
(3）掌握民用建筑电气设计的基本流程和计算方法；
（4)能够熟悉各种施工技术、流程;
（5）熟练运用互联网查询相关厂家产品、规范
（6)综合运用所学知识解决本专业实际问题，深化提高知识水平。
因为是一次接触建筑电气设计，在设计中有很多不足的地方,也不是很熟悉，所有肯定有很多疏漏，但是在老师的精心辅导下，经过3个多月的时间的学习，基本做完了这个设计。在以后的工作过程中，一定好好学习建筑电气设计的思路,认真学习设计规范，我相信一定能把这门专业做好。

第一章 绪论
1。1建筑电气设计的概念
1.1。1设计的概念
设计是一个构思表达、再构思表达、反复推敲、不断深入发展和进行评价的过程。基本上可以概括为博览、创意、构思、表达等几个阶段.传统建筑电气设计只包括供电和照明，而今天一般将其设计的内容形容为强电和弱电。将供电、照明、防雷归类在强电，而其余部分，如电话、电视、消防和楼宇自控等内容统统归于弱电。这种分类以电压的高低为依据，容易理解，所以很快被人们所接受。设计过程从一开始到深入下去，各阶段思维的广度、深度都不同，表达方式、工具也可能是多样化的。表达方式和工具要适应思维的速度，推动思维发展成熟.
1.1.2服务的对象
设计是为甲方（业主)的功能需要服务的，也是为施工单位的施工需要服务的。在满足国家有关规定的前提下，设计人员应树立服务意识、树立合作观念、树立敬业精神。对建筑电气专业的设计人员而言，妥善处理与各个专业之间的关系是十分重要的事情，在协调上所用的时间甚至可能超过埋头设计的时

1。2建筑电气设计的具体内容
1。2.1供电系统设计
(1)电力负荷的计算
电力负荷是供电设计的依据参数。计算准确与否，对合理选择设备、安全可靠与经济运行，均起着决定性的作用。
(2)低压配电线路设计
首先确定进户线的方位，然后确定各区域总配电箱、分箱的位置,根据线路允许电压降等因素确定干线的走向，管材型号和规格，导线截面等，绘制平面图。
（3）电气设备选择
电气设备的选择是涉及多种因素，首先要考虑并坚持的是产品性能质量。电气产品的选用必须符合国家有关规范。其次才是经济性，要根据业主功能要求、经济情况做出选择。随着人们环境保护意识的日益增加，选择环保产品、节能产品也是新的时尚，这就不仅仅是钱的问题了。
（4）继电控制与保护
没有十全十美的系统，没有100％可靠的设备，对于各种突发的意外情况，对关键点进行保护，是电力系统工程师的职责之一。
1。2。2照明设计
电气照明设计包括设计说明、光源选择、照度计算、灯具造型、灯具布置、安装方式、眩光控制、调光控制、线路截面、敷设方法和设备材料表等。照明设计和建筑装修有着非常密切的关系，应与建筑师密切配合,以期达到使用功能和建筑效果的统一。绿色照明是指在设计中广泛采用新的材料、技术、方法,达到节能、高效及环保的要求。
1。2.3防雷、消防设计
（1）安全用电
防雷、消防都是为安全而设计的,人的生命安全是我们在运行电力系统中所必须首先考虑的问题。电是双刃剑，安全使用才能带来方便和效益，我们应该牢记：安全第一。
（2） 防雷
雷击是一个概率事件，设置接闪器等防雷装置增大了落雷的概率，但可以有效地控制雷击灾害。传统的防雷方法是采用避雷针、避雷带等，近年来用过的有消雷器和放射式避雷针，但在国内理论界基本是否定的。而提前放电和抗雷器等避雷方法理论界还在争论之中。

（3）防火
随着建筑物的日趋复杂化,功能的多样化，防火问题变得越来越重要。由于电气原因引起的火灾也在不断上升之中。建筑防火设计包括所有的设备专业，水要有喷淋、消防泵，暖通要有防排烟,电气的火灾探测器、通信和联动控制系统更是必不可少的.
1.2.4 信息系统设计
（1）电视
为了使用户收看好电视节目，公共建筑一般都设置共用天线电视接收系统CATV和有线电视系统CCTV。它们都是有线分配网络，除收看电视节目外，还可以在前端配合一定的设备。进行分配系统设计时，应合理确定电视机输入端的电平范围。
（2）电话
电话设计包括电话设备的容量、站址的选定、供电方式、线路敷设方式、分配方式、主要设备的选择、接地要求等。
(3）网络
网络设备的出现是随着信息工业的发展而出现在建筑物中的新事物。信息时代的到来，使我们的生存成了比特的组合.

1.3建筑电气设计中存在的一些问题
（1)《建筑电气设计标准》内容多是笼统的要求，缺乏对各器件量化、细化的计算、选型方法。而《民用建筑电气设计规范》施行已十余年，与迅猛发展的IT技术相比,规范内容有些陈旧,不能很好地为工程服务，反而成了技术进步的障碍；
（2）、各种设备或器件无详细的安装、布置要求，更没有详细的尺寸和数据参考.比如，均无控制中心各设备的间距、距门距离及基础安装等要求,应该说这些是比较重要的问题了;
（3)无相应的设计手册和统一的定型产品，设备、管线等无明确的计算和选型方法；
（4）无配套验收规范，对设计、施工中的问题难以准确

1。4 本工程设计背景
建工新城位于昆明主城东部的昆明经济技术开发区信息产业基地内，为昆明主城、呈贡新区、空港经济区的枢纽地带，拥有明显的区位优势。项目总用地面积465亩,开发面积101万平方米,总投资约33亿元.主要由“建工发展大厦、锦绣园住宅小区、商业中心和商务楼”4个子项目组成。其中建工发展大厦为集团总部办公大楼，共15层,开发面积16万平方米；锦绣园住宅小区项目为12至18层住宅，开发面积48万平方米。与之配套的商业中心项目,开发面积18万平方米；商务楼项目开发面积19万平方米。整个项目将于2012年竣工.
本次设计为民用高层建筑，项目名称为经开区信息产业基地大冲村“城中村”改造回迁安置房4#地块，总共5栋,每栋15层,本次设计对5栋楼进行电气施工设计。设计的内容大体上分为两大部分：强电设计、弱电设计。此工程为整个工程对开端,建好安置房,给村民一个崭新对家，一个好对交代，才能保证以后工程的顺利进行,此工程的完工标志着建工新城发展有了一个好的开端，得民心者得天下。给他们一个好的归宿，就会得到他们更好的支持，在客观方面保证了此工程顺利完工。

1。5本工程设计的要求、目的、意义及预期目标
1。5.1 设计要求
（1）培养学生综合运用、巩固与扩展所学的基础理论和专业知识，培养学生独立分析、解决实际问题的能力.
（2）培养学生的创新意识和创新能力，并使学生获得工程设计方法和科学研究方法的基础训练。
（3）培养学生正确的设计思想、理论联系实际的工作作风、严肃认真的科学态度。
（4）进一步训练和提高学生的分析设计能力、理论计算能力、经济分析能力、实验研究能力、综合管理能力、外文阅读和使用计算机的能力，以及社会调查，查阅文献资料和文字表达等基本技能。
1。5.2 设计目的及意义
通过对本专业的学习，结合本专业对建筑进行电气设计，通过这个设计，肯定能让我对建筑电气有一定理解，,也就是能很快入门，把书本上学到的知识加于正在学习的建筑知识结合，完成本次设计。工程还有待于实践，要的是经验，先把理论弄清楚了，加上时间的积累，相信自己一定能入门进去。本小区电气设计作为毕业设计,其目的是通过切身实践，综合运用所学知识,理论联系实际，锻炼独立分析和解决建筑电气设计问题的能力，为即将面临的工作奠定坚实的基础。
1。5。3预期目标
（1）熟悉建筑电气设计的内容及建筑电气设计规范;
（2）掌握计算机辅助制图软件画电气施工图的方法；
（3）对小区住宅进行电气设计，完成强弱电电气施工图;
(4）撰写毕业设计论文。
1。6本章小结
本章主要介绍了建筑电气设计的概念及建筑电气设计的主要内容，主要内容包括供电系统设计,照明设计，安全设计，信息系统设计,而在本设计中安全设计又分为消防系统设计和防雷接地设计2部分，在加上可视对讲系统一共是六个部分的设计,然后介绍了本工程的设计背景，工程概况及设计的要求、意义、预期目标.

第二章 供电系统设计
2.1本工程供电设计的要求及负荷分级
2。1.1设计要求
(1）供电电源：
本工程从附近输配电线引下10KV电源，经过变电所，配电室分别供给本楼的动力负荷及照明负荷用电；
照明负荷电源与动力负荷分开使用.
（2）计费：
根据建设单位要求，本工程住户电费采用单元集中计量方式，由小区管理中心集中计量收费。
（3）供电方式：
本工程采用放射式与树干式相结合的供电方式；动力负荷采用放射式供电，住宅用电采用放射式供电。对加压风机、消防电梯等采用双电源末端互投。
(4)动力配电
采用380V三相五线制供电，2级负荷采用双电源
（5）照明配电：
照明、插座由不同支路供电，正常照明为2 线制，应急照明为3 线制，插座为3线制,所有插座采用安全型插座、回路均设漏电断路器保护.灯具应选用高效节能灯,选灯时请采用显色指数Ra>80的节能灯,尽量少用白炽灯。所有直管荧光灯具安装电子整流器，要求COS％％C大于等于0。90。
2。1.2负荷分级及供电要求
电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：
（1）符合下列情况之一时,应为一级负荷：
1）中断供电将造成人身伤亡时。
2)中断供电将在政治、经济上造成重大损失时。例如:重大设备损坏，重大产 品报废、用重要原料生产的产品大量报废，国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3）中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力。在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷 ，应视为特别重要的负荷。
（2）符合下列情况之一时，应为二级负荷：
1)中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、大量
产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产
等。
2）中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等
用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场
等较多人员集中的重要的公共场所秩序混乱。
（3）不属于一级和二级负荷者应为三级负荷 。
(4)本建筑为二类高层住宅建筑。
（5）本工程负荷介绍
二级负荷：加压风机、水泵、消防电梯及公共疏散照明等。
三级负荷：其它电力负荷及住宅照明.

2.2供电系统中的负荷计算
2。2。1本工程计算需要数据

需要系数
功率因数
动力设备
0.8—1。0
0。0。8
应急照明
1。0
0.8-0。9
一般照明
0。8-1.0
0.8—0。9
单元配电箱
0.4—0。6
0.8—1.0
住户配电箱
0.8-0。9
0。8-1.0
表2—1本工程利用系数及功率因素表

配电箱名称
代号
功率
（KW）
安装位置
数量
地下室消防电源箱
BAT1
63.3
地下室防火分区一
1
地下室消防电源箱
BAT2
63。5
地下室防火分区二
1
地下室消防电源箱
BAT3
63.1
地下室防火分区三
1
喷淋泵电源切换箱
BAT4
78
地下室防火分区三
1
消防泵电源切换箱
BAT5
43
地下室防火分区三
1
生活泵电源切换箱
BAT6
24。5
地下室防火分区三
1
地下室照明配电箱
BAL1
12
地下室防火分区一
1
地下室照明配电箱
BAL2
15
地下室防火分区二
1
地下室照明配电箱
BAL3
12
地下室防火分区三
1
配电室电源箱
BAL
15
地下室防火分区一
1
地下一层消防电源箱
—AT1
30
3、4#地下一层
2
地下一层消防电源箱
-AI2
12
1、2、5＃地下一层
3
地下一层照明配电箱
—1AL
15
1-5＃地下一层
5
单元配电箱
1AW—
5AW
492
1—5#地上一层
5
住户配电箱
AL1
4
每户室内
595
公共照明箱
ALG
12
1—5#地上一层
5
屋顶双电源切换箱
AT1
36
屋顶
5
屋顶双电源切换箱
AT2
13
屋顶
5
表2-2本工程配电箱名称及代号
2。2。2供电系统中负荷计算
地下室消防配电箱BAT1
(1）、总进线
总功率Pe = 63。3 KW
Kx = 0.80
cosφ = 0。80
Pjs = PeKx=54。64KW
=96。17 A
相线及零线采用YJV70电缆，接地线采用YJV35电缆,敷设方式为桥架CT
(2) 、WP1—送风补风机
Pe=7.5KW
cosφ = 0.80
=14。24A
（3）WP2—排烟风机
Pe=7。5KW
cosφ = 0。80
=14.24A
（4)WP3-排烟风机
Pe=7。5KW
cosφ = 0。80
=14。24A
(5）WP4-送风补风机
Pe=4.4KW
cosφ = 0.80
=8.36A
（6）WP5-送风补风机
Pe=4.4KW
cosφ = 0.80
=8。36A
(7)WP6-卷帘门
Pe=8KW
cosφ = 0.80
=15。19A
(8）WP7-排污泵
Pe=6KW
cosφ = 0.80
=11。40A
（9）WP8—排污泵
Pe=9KW
cosφ = 0.80
=17。09A
（10）WP9—排污泵
Pe=9KW
cosφ = 0。80
=17.09A
地下室消防电源箱BAT2
（1）、总进线
总功率Pe = 63。5 KW
Kx = 0。80
cosφ = 0。80
Pjs = PeKx=50.80KW
=96.48 A
(2）WP1—排烟风机
Pe=15KW
cosφ = 0。80
=28。49A
（3）WP2—排烟风机
Pe=15KW
cosφ = 0。80
=28。49A
（4)WP3-排烟风机
Pe=7.5KW
cosφ = 0。80
=14.24A
（5）WP4-排烟风机
Pe=4KW
cosφ = 0。80
=7.60A
（6)WP5—排污泵
Pe=12KW
cosφ = 0。80
=22.80A
(7)WP6-排污泵
Pe=12KW
cosφ = 0.80
=22.80A
地下室消防电源箱BAT3
（1)、总进线
总功率Pe = 63.1 KW
Kx = 0.80
cosφ = 0.80
Pjs = PeKx=50.48KW
=95。87 A
（2）WP1—送风补风机
Pe=10。5KW
cosφ = 0.80
=19.94A
（3）WP2-送风补风机
Pe=9.7KW
cosφ = 0。80
=18。42A
（4)WP3-排烟风机卷帘门
Pe=11.5KW
cosφ = 0.80
=21。84A
（5）WP4-送风机补风机
Pe=4。4KW
cosφ = 0。80
=8。36A
（6）WP5—卷帘门
Pe=12KW
cosφ = 0.80
=22.79A
（7)WP6-排污泵
Pe=9KW
cosφ = 0.80
=17.09A
（8）WP7-排污泵
Pe=6KW
cosφ = 0.80
=11.40A

喷淋泵电源切换箱BAT4
(1）、总进线
总功率Pe = 78 KW
Kx = 1
cosφ = 0。80
Pjs = PeKx=78KW
=148.14 A
（2）WE1-照明
Pe=1KW
cosφ = 0.80
=1.90A
（3）WE2—喷淋泵控制箱
Pe=75KW
cosφ = 0。80
=142。44A
（4）WE3—喷淋泵控制箱(备用)
Pe=75KW
cosφ = 0.80
=142.44A

消防泵电源切换箱BAT5
（1)、总进线
总功率Pe = 43 KW
Kx = 1
cosφ = 0.80
Pjs = PeKx=78KW
=81。66A
(2)W1—消防泵控制箱
Pe=37KW
cosφ = 0。80
=70。27A
（3）W2—消防泵控制箱（备用）
Pe=37KW
cosφ = 0.80
=70.27A
(4)W3—潜污泵
Pe=6KW
cosφ = 0。80
=11.40 A
配电室电源箱BAL
（1）、总进线
总功率Pe = 15 KW
Kx = 0。8
cosφ = 0.80
Pjs = PeKx=12KW
=22.79A
（2）WL1(L1N）
Pe=1KW
cosφ = 0.80
=5。68 A
（3）WL2（L1N）
Pe=1KW
cosφ = 0。80
=5.68 A
（4）WL3(L2N)
Pe=1KW
cosφ = 0。80
=5.68 A
（5）WL4（L2N）
Pe=1KW
cosφ = 0.80
=5。68 A
(6）WL5(L3N)
Pe=1KW
cosφ = 0.80
=5.68 A
（7）WL6（L3N）
Pe=1KW
cosφ = 0。80
=5。68 A
生活泵电源切换箱BAT6
（1）、总进线
总功率Pe = 24.5 KW
Kx = 1
cosφ = 0.80
Pjs = PeKx=24。5KW
=46.53A
(2)WE1（L1N)
Pe=1KW
cosφ = 0.80
=5。68 A
(3）WE2-高区生活泵电源
Pe=11KW
cosφ = 0.80
=20.89 A
（4）WE3—低区生活泵电源
Pe=7.5KW
cosφ = 0。80
=14.24 A
(5）WE4—潜污泵
Pe=3KW
cosφ = 0。80
=5.70 A

以下负荷计算用图表表示

BAL1
Pe( K W）
Ljs（ A)
总进线
12
20。26
WL1
1。0
4。54
WL2
1。0
4。54
WL3
1.0
4.54
WL4
1.0
4.54
WL5
1.0
4。54
WL6
1.0
4.54
WL7
1。0
4.54
WL8
1.0
4.54
WL9
1.0
4.54

表2—4 BAL1负荷计算结果

BAL2
Pe（ K W)
Ljs( A）
总进线
15
24。06
WL1
1。0
4。54
WL2
1.0
4。54
WL3
1。0
4。54
WL4
1.0
4。54
WL5
1.0
4.54
WL6
1.0
4.54
WL7
1.0
4.54
WL8
1。0
4.54
WL9
1。0
4。54
WL10
1。0
4。54
WL11
1.0
4。54
WL12
1.0
4.54
WL13
1。0
4。54
WL14
1。0
4。54
WL15
1.0
4。54

表2—5 BAL2负荷计算结果

BAL3
Pe( K W)
Ljs( A）
总进线
12
20.26
WL1
1。0
4。54
WL2
1。0
4.54
WL3
1。0
4。54
WL4
1.0
4。54
WL5
1.0
4.54
WL6
1。0
4.54
WL7
1。0
4.54
WL8
1.0
4.54
WL9
1。0
4。54

表2—6 BAL3负荷计算结果

—1AT1
Pe（ K W)
Ljs（ A)
总进线
30
51。28
WP1
6.0
11。40
WP2
12。0
22。80
WP3
12.0
22.80

表2—7 —1AT1负荷计算结果

—1AT2
Pe（ K W）
Ljs（ A)
总进线
12
22。80
WP1
6。0
11.40
WP2
6.0
22。80

表2—8 —1AT2负荷计算结果

-1AL
Pe（ K W）
Ljs（ A)
总进线
15
20.26
WL1
1。0
4.54
WL2
1。0
4.54
WL3
1.0
4.54
WL4
1。0
4。54
WL5
1。0
4。54
WL6
1.0
4。54
WL7
1.0
4。54
WL8
1。0
4.54
WL9
1。0
4。54

表2—9 —AL1负荷计算结果

ALG
Pe（ K W）
Ljs（ A)
总进线
12
18。23
WL1
1。0
4。54
WL2
1。0
4.54
WL3
1.0
4。54
WL4
1.0
4。54
WL5
1.0
4.54
WL6
1.0
4。54
WL7
1。0
4.54
WL8
1。0
4。54
WL9
1.0
4.54
WL10
1.0
4。54
WL11
1.0
4.54

表2-10 ALG负荷计算结果

—1AW
Pe( K W)
Ljs（ A）
总进线
492
196。80
N1
4。0
18.16
N2
4。0
18。16
•
••
•
•
••
•
•
••
•
N22
4.0
18。16
N23
4。0
18。16
N24
4。0
18。16
N25
4.0
18.16
N26
4.0
18.16
•
••
•
•
••
•
•
••
•
N46
4。0
18.16
N47
4。0
18。16
N48
4。0
18.16
N49
4。0
18.16
N50
4.0
18.16
•
••
•
•
••
•
•
••
•
N70
4。0
18。16
N71
4。0
18。16
N72
4.0
18.16
N73
4。0
18.16
N74
4.0
18。16
•
••
•
•
••
•
•
••
•
N94
4.0
18.16
N95
4.0
18.16
N96
4.0
18。16
N97
4。0
18.16
N98
4。0
18.16
•
••
•
•
••
•
•
••
•
N118
4。0
18。16
N119
4.0
18.16
N120
12。0
54.48
AL1(1A)
Pe（ K W）
Ljs（ A)
总进线
4
18。18
N1
1
4。54
N3
1
4.54
N5
1
4.54
N6
1
4.54

表2—11 1AW-5AW负荷计算结果

1AT1
Pe（ K W)
Ljs( A)
总进线
36
61.53
WE1
1.0
4。54
WE2
1。0
4.54
WE3
1。0
4.54
WE4
1.0
4.54
WE5
1。0
4。54
WE6
1。0
4。54
WE7
15
28。49
WE8
15
28。49

表2-12 AT1负荷计算结果

AT2
Pe（KW)
Ljs(A）
总进线
13
24.69
WE1
13
24.69

表2-13 AT2负荷计算结果

2。3供电系统中断路器的选择
2.3。1断路器概念
  断路器是控制电流通断的设备，主要用于对线路及设备的保护,当电路中出现过载、短路、欠压等故障时，能迅速切断电源，保护线路、负载及相关设备的安全.
2.3.2断路器的一般选用原则
(1)、根据用途选择断路器的型式及极数；
根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。具体要求是：
①断路器的额定工作电压≥线路额定电压；
②断路器的额定短路通断能力≥线路计算负载电流；
③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；
④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；
⑤断路器欠压脱扣器额定电压等于线路额定电压；
⑥断路器的分励脱扣器额定电压等于控制电源电压;
⑦电动传动机构的额定工作电压等于控制电源电压；
⑧断路器用于照明电路时,电磁脱扣器的瞬时整定电流一般取负载电流的6倍.
（2）、采用断路器作为配电变压器低压侧总开关时,其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6—10倍；过载保护的的整定电流等于变压器的额定电流。
（3)、初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

2.3。3本工程ABB交流微型断路器的的选用依据
额定电流
（A)
级数
分断能力
1
2
3
4
1
S261—C01
S262—C01
S263—C01
S264—C01
6KA
4
S261—C04
S262-C04
S263—C04
S264—C04
6
S261—C6
S262-C06
S263-C06
S264—C06
10
S261-C10
S262—C10
S263-C10
S264—C10
16
S261-C16
S262-C16
S263-C16
S264-C16
20
S261-C20
S262-C20
S263—C20
S264—C20
25
S261-C25
S262-C25
S263—C25
S264-C25
32
S261—C32
S262—C32
S263—C32
S264—C32
40
S261—C40
S262-C40
S263—C40
S264-C40
50
S261-C50
S262-C50
S263—C50
S264-C50
63
S261—C63
S262-C63
S263—C63
S264-C63
80
S261-C80
S262—C80
S263—C80
S264—C 80
6KA
100
S261—C100
S262-C100
S263—C100
S264-C100

表2—14 ABB型断路器C曲线选用依据表

额定电流
级数
分断能力
1
2
3
1
S261-D01
S262—D01
S263-D01
6KA
2
S261-D02
S262—D02
S263—D02
3
S261-D03
S262—D03
S263-D03
4
S261—D04
S262-D04
S263-D04
6
S261-D06
S262—D06
S263—D06
10
S261—D10
S262—D10
S263-D10
16
S261-D16
S262—D16
S263-D16
20
S261—D20
S262—D20
S263—D20
25
S261-D25
S262-D25
S263—D25
32
S261—D32
S262—D32
S263-D32
40
S261—D40
S262-D40
S263-D40
50
S261-D50
S262—D50
S263-D50
63
S261—D63
S262-D63
S263—D63

表2—15 ABB型断路器D曲线选用依据表

2.3。4本工程断路器的选择
BAL1
Ljs（ A）
断路器
总进线
20。26
S263—C32/4P
WL1
4。54
S261—C16
WL2
4.54
S261—C16
WL3
4.54
S261—C16
WL4
4.54
S261—C16
WL5
4.54
S261—C16
WL6
4.54
S261—C16
WL7
4.54
S261—C16
WL8
4.54
S261—C16
WL9
4。54
S261-C16

表2-16 BAL1断路器选择

BAL2
Ljs（ A）
断路器
总进线
24。06
S263-C40/4P
WL1
4。54
S261—C16
WL2
4.54
S261-C16
WL3
4。54
S261—C16
WL4
4.54
S261—C16
WL5
4.54
S261-C16
WL6
4.54
S261—C16
WL7
4。54
S261—C16
WL8
4。54
S261-C16
WL9
4。54
S261-C16
WL10
4。54
S261—C16
WL11
4.54
S261-C16
WL12
4。54
S261—C16
WL13
4。54
S261—C16
WL14
4。54
S261-C16
WL15
4.54
S261-C16

表2-17 BAL2断路器选择

BAL3
Ljs（ A）
断路器
总进线
20。26
S263-C32/4P
WL1
4.54
S261-C16
WL2
4.54
S261—C16
WL3
4。54
S261-C16
WL4
4.54
S261-C16
WL5
4。54
S261—C16
WL6
4.54
S261-C16
WL7
4.54
S261-C16
WL8
4.54
S261—C16
WL9
4.54
S261-C16

表2—18 BAL3断路器选择

—1AT1
Ljs( A）
断路器
总进线
51.28
S263—D50
WP1
11。40
S263—D20
WP2
22。80
S263—D32
WP3
22.80
S263-D32

表2-19 —1AT1断路器选择

—1AT2
Ljs（ A)
断路器
总进线
22.80
S263—D25
WP1
11。40
S263—D20
WP2
22.80
S263—D20

表2-20 -1AT2断路器选择

-1AL
Ljs（ A）
断路器
总进线
20.26
S263-C32/4P
WL1
4.54
S261-C16
WL2
4.54
S261-C16
WL3
4。54
S261—C16
WL4
4.54
S261-C16
WL5
4.54
G261-C20
WL6
4。54
SG261-C20
WL7
4。54
G261—C20
WL8
4.54
G261—C20
WL9
4.54
G261—C20

表2-21 —1AL断路器选择

ALG
Ljs( A)
断路器
总进线
18。23
S263-C25
WL1
4。54
S261—C16
WL2
4.54
S261-C16
WL3
4.54
S261—C16
WL4
4.54
S261—C16
WL5
4。54
S261—C16
WL6
4。54
S261-C16
WL7
4.54
S261-C16
WL8
4.54
S261—C16
WL9
4.54
S261—C16
WL10
4。54
S261—C16
WL11
4.54
GS261—C20

表2-22 ALG断路器选择

-1AW
Ljs( A)
断路器
总进线
196。80
T5N630/400
N1
18。16
S262—C40
N2
18。16
S262-C40
•
••
•
•
••
•
•
••
•
N22
18.16
S262-C40
N23
18。16
S262—C40
N24
18.16
S262—C40
N25
18.16
S262-C40
N26
18。16
S262-C40
•
••
•
•
••
•
•
••
•
N46
18。16
S262-C40
N47
18。16
S262—C40
N48
18。16
S262—C40
N49
18。16
S262-C40
N50
18.16
S262-C40
•
••
•
•
••
•
•
••
•
N70
18.16
S262-C40
N71
18。16
S262—C40
N72
18。16
S262-C40
N73
18。16
S262—C40
N74
18.16
S262—C40
•
••
•
•
••
•
•
••
•
N94
18.16
S262-C40
N95
18.16
S262—C40
N96
18.16
S262-C40
N97
18。16
S262-C40
N98
18。16
S262—C40
•
••
•
•
••
•
•
••
